Nasze adaptacje akustyczne - galeria

[łukasz]

Kapitalny :) kurde też bede za parę miesięcy dziergał takie coś :D

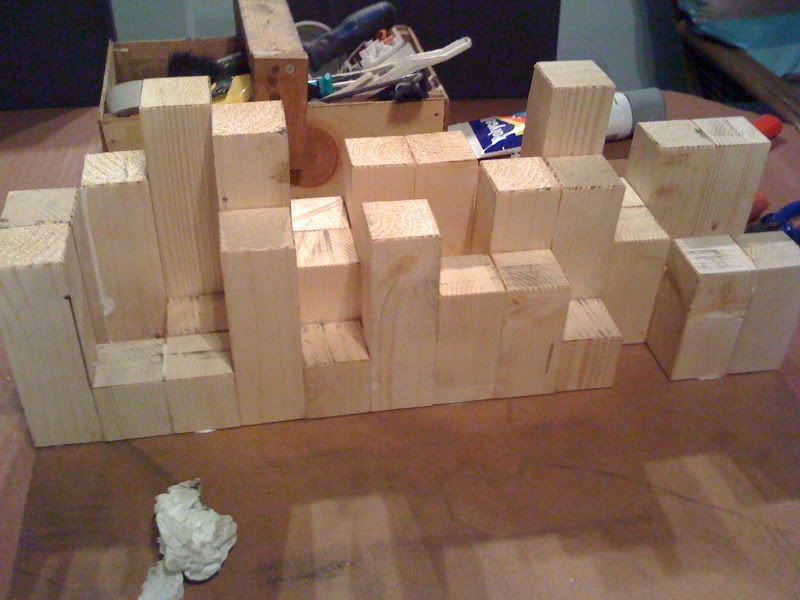

masz jakieś fotki jak to robiłeś jak łączyłeś ze sobą kawałki ??



pzdr. Łukasz

[Imacman]

masz jakieś fotki jak to robiłeś jak łączyłeś ze sobą kawałki ??



Zapewne na kleik typu Wikol, jest parę filmów w "sieci" o takiej produkcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[EcstazY]

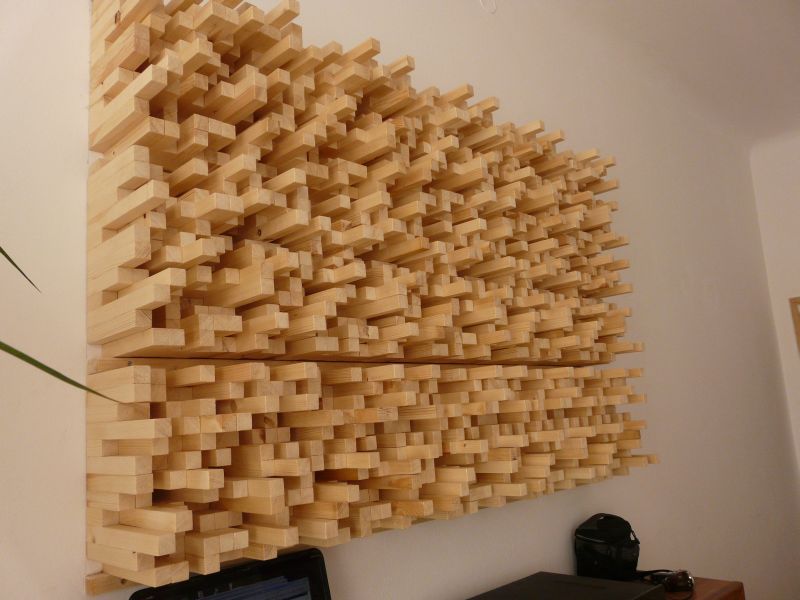

Samodzielna praca. Całość cięta z 184 kantówek 1,5 metrowych, następnie szlifowana, sklejana klejem do drewna firmy Pattex. Kleiłem boki poszczególnych klocków do siebie na przygotowanej formie dwóch płyt mdf połączonych pod kątem prostym, aby utrzymać kształt kwadratu. Każdy wiersz dociskałem z boku i listwą od frontu do formatki, a następnie wyrównywałem względem szczytów poszczególne klocki, aby utrzymać odpowiedni kształt. Nie sprawdziły się ściski stolarskie ze względu na odchylenia kształtów drewna i różne długości klocków- efektem były odkształcenia. W miejscach, gdzie jest głębokość zero, na czas sklejania, stosowałem małe klocki, które po 20 minutach (pierwszym chwyceniu kleju) wybijałem z panelu. Całość nie zawiera płyty za klockami, ponieważ tnąć listwy samodzielnie nie mogłem zapewnić idalnego kąta prostego, więc jedynym sensowanym rozwiązaniem było klejenie klocków względem siebie po bokach. Łączyłem 5 paneli w jednym wierszu i mocowałem na głębokiej listwie. 3 takie wiersze są zamocowane do ściany niezależnie. Cały ustrój waży kilkadziesiąt kilogramów, więc montaż wymagał uwagi. Jako finisz zastosowałem 2 warstwy bezbarwnego lakieru akrylowego.

Panel powinien wisieć niżej, ale z powodu wysokiego kredensu było to jedynie sensowane rozwiązanie. Jak pewnie wiecie umieszczenie dyfuzora za słuchaczem powoduje "głuchy dźwięk", więc i ten pomysł nie wygrał. W obecnym zestawieniu efekt jest zadowalający.

[Imacman]

Samodzielna praca



Szaczucn, jak mawia młodzież. Z opisu wynika, że trochę się narobiłeś, ale efekt jest super. Szkoda, że nie robiłeś zdjęć w czasie składania tego ustroju, mógłby być fajny wątek instruktażowy.

[ravanello]

Samodzielna praca. Całość cięta z 184 kantówek 1,5 metrowych, następnie szlifowana, sklejana klejem do drewna firmy Pattex. Kleiłem boki poszczególnych klocków do siebie na przygotowanej formie dwóch płyt mdf połączonych pod kątem prostym, aby utrzymać kształt kwadratu. Każdy wiersz dociskałem z boku i listwą od frontu do formatki, a następnie wyrównywałem względem szczytów poszczególne klocki, aby utrzymać odpowiedni kształt. Nie sprawdziły się ściski stolarskie ze względu na odchylenia kształtów drewna i różne długości klocków- efektem były odkształcenia. W miejscach, gdzie jest głębokość zero, na czas sklejania, stosowałem małe klocki, które po 20 minutach (pierwszym chwyceniu kleju) wybijałem z panelu. Całość nie zawiera płyty za klockami, ponieważ tnąć listwy samodzielnie nie mogłem zapewnić idalnego kąta prostego, więc jedynym sensowanym rozwiązaniem było klejenie klocków względem siebie po bokach. Łączyłem 5 paneli w jednym wierszu i mocowałem na głębokiej listwie. 3 takie wiersze są zamocowane do ściany niezależnie. Cały ustrój waży kilkadziesiąt kilogramów, więc montaż wymagał uwagi. Jako finisz zastosowałem 2 warstwy bezbarwnego lakieru akrylowego.

Panel powinien wisieć niżej, ale z powodu wysokiego kredensu było to jedynie sensowane rozwiązanie. Jak pewnie wiecie umieszczenie dyfuzora za słuchaczem powoduje "głuchy dźwięk", więc i ten pomysł nie wygrał. W obecnym zestawieniu efekt jest zadowalający.



Z estetycznego punktu widzenia lepiej zastosować drzewo liściaste np. buk. Szlifowane jest sporo ładniejsze od np. sosny lecz niestety też sporo droższe. Jednak budująć taki panel do pokoju mieszkalnego estetyka wydaje się sprawą ważną i moim zdaniem warto dodać parę groszy.

Zastanawiam się tylko jak różne rodzaje drzewa wpływają na rozpraszanie ? Czy ktoś widział w sieci info na ten temat ?

[EcstazY]

Z estetycznego punktu widzenia lepiej zastosować drzewo liściaste np. buk. Szlifowane jest sporo ładniejsze od np. sosny lecz niestety też sporo droższe. Jednak budująć taki panel do pokoju mieszkalnego estetyka wydaje się sprawą ważną i moim zdaniem warto dodać parę groszy.

Zastanawiam się tylko jak różne rodzaje drzewa wpływają na rozpraszanie ? Czy ktoś widział w sieci info na ten temat ?



Proszę wziąć pod uwagę, iż koszt samego drewna w moim wypadku, bez kuriera, to około 330 zł. Ponadto sosna jest łatwa w obróbce. Bezpośredniego porównania niestety nie mam, ale przy blisko 2000 elementów może to mieć znaczenie- szczególnie dla kogoś kto nie używa do tego narzędzi elektrycznych.

[L3VY]

Zastanawiam się tylko jak różne rodzaje drzewa wpływają na rozpraszanie ? Czy ktoś widział w sieci info na ten temat ?

Na rozpraszanie ma to tak mały wpływ że jest to pomijalne. Przy zmianie gęstości materiału z ok. 700kg/m³(sosna) na ok. 1500kg/m³ (liściaste) zmieni się współczynnik pochłaniania wyższego basu z bardzo bardzo małego na bardzo mały.

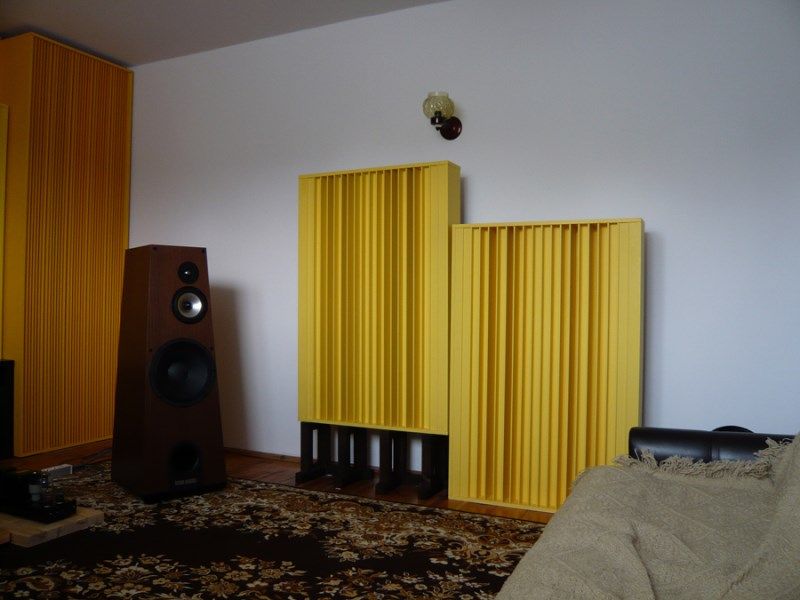

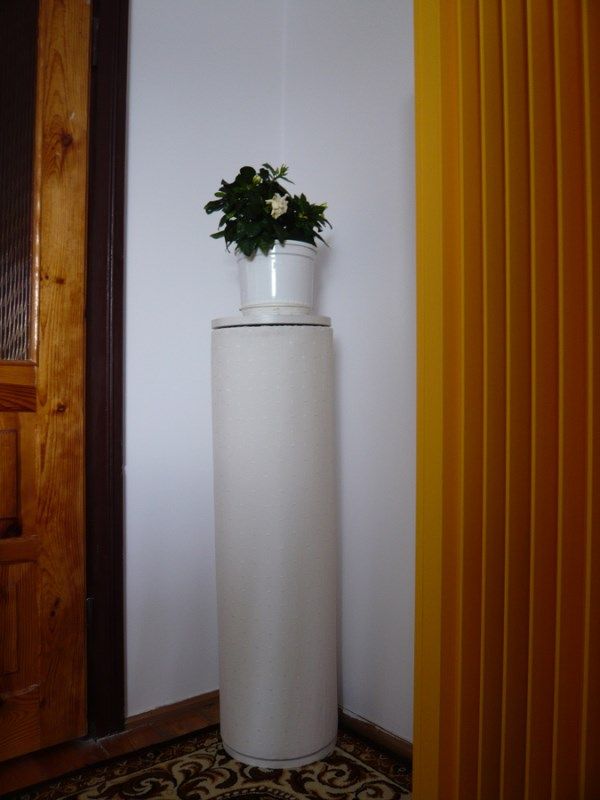

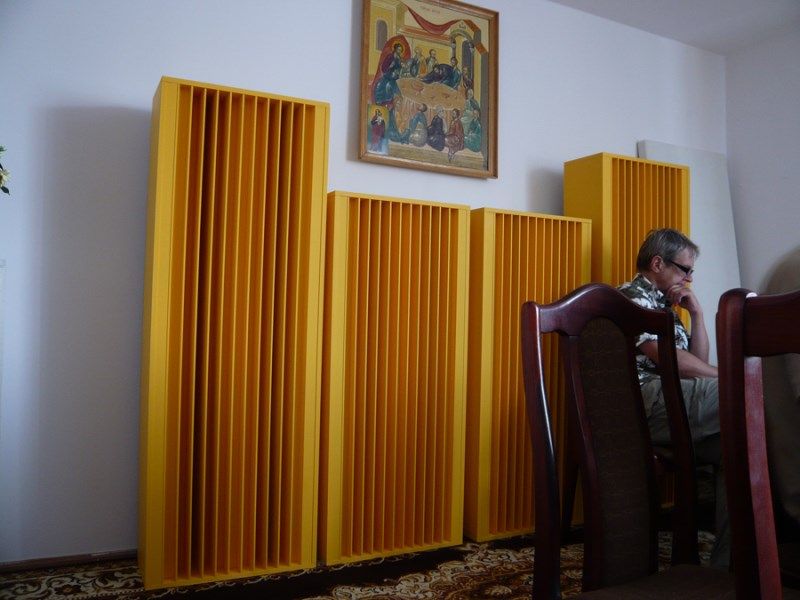

Żeby nie robić offtopica wrzucam zdjęcia mojego pokoju.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

Żeby nie robić offtopica wrzucam zdjęcia mojego pokoju.



Mirku, Schroedery pierwsza klasa - wspominałeś kiedyś o planach zagospodarowaniu sufitu - czy coś już postanowiłeś w tej kwestii?

Edytowane 11 Kwietnia 2012 przez Imacman

[L3VY]

Na suficie będą pochłaniacze szerokopasmowe i strojone na okolice 500Hz. Wszystko w ramach jednej wyspy zasłonięte materiałem. Planuje to zrobić w maju jak czas pozwoli.

[Imacman]

Na suficie będą pochłaniacze szerokopasmowe i strojone na okolice 500Hz. Wszystko w ramach jednej wyspy zasłonięte materiałem. Planuje to zrobić w maju jak czas pozwoli.



Dziękuję za informację - ostatnio jest duże zainteresowanie adaptacjami sufitów i byłoby fajnie jakbyś po skończonej "operacji" napisał parę słów o tym, no i oczywiści jakieś zdjęcia - sam też jestem bardzo zainteresowany.

[EcstazY]

Załączam lepsze zdjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cocacol]

Załączam lepsze zdjęcia.



Dobra robota!

Ile waży ta konstrukcja?

[Imacman]

Pewnie sporo zważywszy, że poszło na to dzieło aż 184 kantówek 1,5 metrowych.

[ravanello]

Czy zastosowanie przekroju kantówki 4/4cm (czyli o większym przekroju niz te na zdjęciach) ma jakieś znaczenie dla lepszego rozpraszania?

[arczi87]

Czy zastosowanie przekroju kantówki 4/4cm (czyli o większym przekroju niz te na zdjęciach) ma jakieś znaczenie dla lepszego rozpraszania?



Oczywiście że tak wszystko ma znaczenie od głębokości po szerokość studni.

[L3VY]

Czy zastosowanie przekroju kantówki 4/4cm (czyli o większym przekroju niz te na zdjęciach) ma jakieś znaczenie dla lepszego rozpraszania?



Kantówka 25mm rozpraszanie do 6880Hz, kantówka 40mm rozpraszanie do 4300Hz.

[Imacman]

Kantówka 25mm rozpraszanie do 6880Hz, kantówka 40mm rozpraszanie do 4300Hz.



Najbardziej popularna jest konstrukcja z kantówki 50mm - rozpraszanie od ok 860Hz do 3440 Hz.



Słupki są:

5

10

15

20 cm.



Dyfuzor ma wymiar 60x60x20 cm

[EcstazY]

Dobra robota!

Ile waży ta konstrukcja?



Wagę całości szacuje na 80 kg (przy założeniu zużycia 0,16m sześciennego sosny o wadze 500 kg/m sześcienny, celowo zaniżyłem ilość zużytego drewna, ponieważ część materiału to końcówki do wyrzucenia z każdej listwy).

Do wyliczenia parametrów rozpraszania korzystałem z programu AcousticCalculator.

Załączam grafikę z wyliczeniami z tego programu dla jednego panelu. Kolejne 14 ma identyczne parametry.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Pogratulować samozaparcia, żeby to wszystko pociąć i złożyć, ale jak się tak na to patrzy to trochę oczy bolą ;)



No i miłej zabawy z odkurzaniem tego :)

[hipgig]

Cos dla prawdziwych wyczynowcow ustrojow, inspiracji moga zasiegnac stad:

[L3VY]

Na 1:22 jest widoczny monitor pomiędzy lewym a centralnym monitorkiem - trochę mocno mu to psuje.

[Imacman]

Mnie ciekawi jak to budowali, bo taka ściana z kantówki sporo waży i jest niewygodna do montażu. Generalnie robi wrażanie ilością użytego materiału.

[arczi87]

Mnie ciekawi jak to budowali, bo taka ściana z kantówki sporo waży i jest niewygodna do montażu. Generalnie robi wrażanie ilością użytego materiału.



Mac to jest płyta mdf która ma zrobione zęby. Zobacz że nie jest docięta do końca dzięki temu całość przystawiasz do ściany i stoi. Potem warstwa po warstwie i po temacie. Choć tutaj jest prawdopodobnie postawiona w pionie ja dał bym płyty w poziome ale to chyba kwestia montażu.

[Imacman]

Mac to jest płyta mdf która ma zrobione zęby



Faktycznie coś na początku filmu mi tak mignęło, że to konstrukcja grzebieniowa - generalnie chłopaki narobili się trochę. :)

[Komzar]

@EcstazY, super konstrukcja. Łączy ciekawy wygląd i funkcjonalność. Naprawdę fajna rzecz. Gratuję!

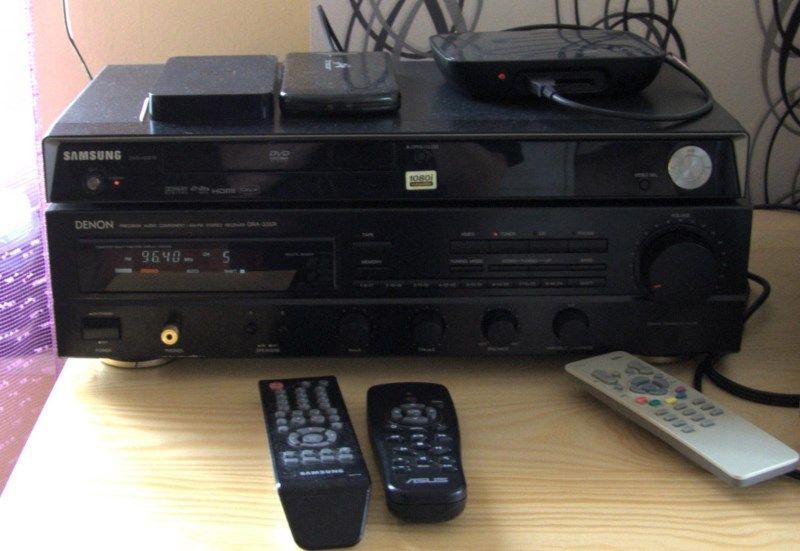

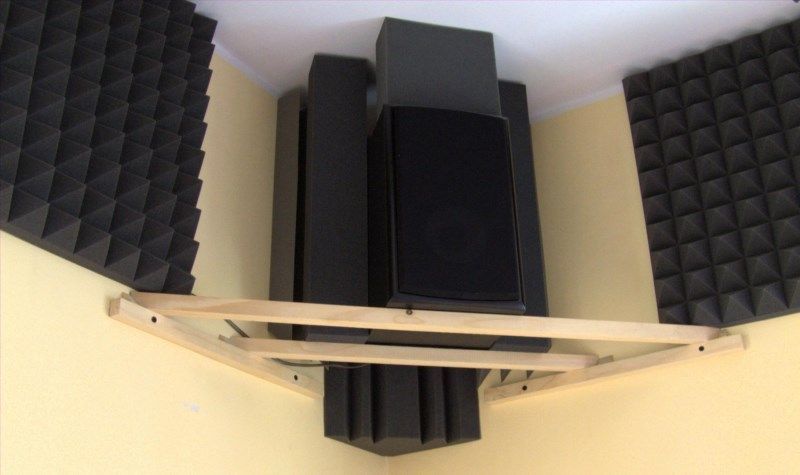

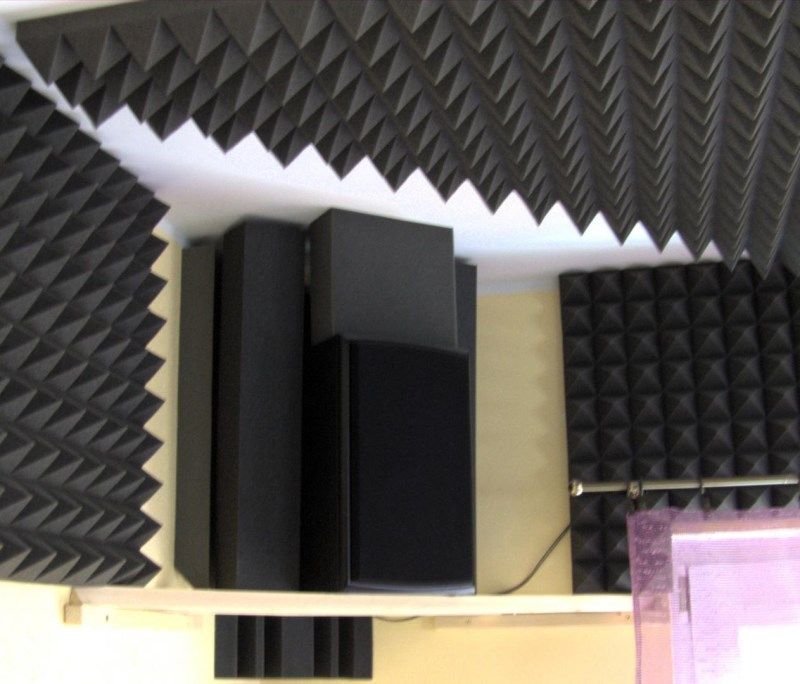

Przy okazji chciałem się pochwalić swoim ustrojem.

Najwięcej dało obudowanie kolumn i pułapka basowa z tyłu. To dlatego, że to kolumny Tonsila i mają bas refleks z tyłu. Po skończonej robocie zauważyłem, że jedną rzecz zrobiłem źle, to znaczy mogłem znacznie lepiej ale nie chciałem już zrywać ze ściany tych kwadratów po bokach kolumn.

Znacznie lepszy efekt jest jak po prostu takim wygłuszającym panelem przedłuży cię przednią ścianę kolumny aż do ścian pokoju. Tak by utworzyć jedną płaszczyznę i brak możliwości wydostania się dźwięku odbitego od rogu za kolumną.

Ogólnie jednak to co jest teraz to dla mnie wypas i dźwięk w dużej części pokoju jest ciepły, bas bardzo głęboki i bez dudnienia a sopraniki bardzo dobrze słychać z kąd dobiegają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

U mnie zmiana aranżacji podyktowana zmianą pomieszczenia. Chwilowo brak RH w rogach pokoju oraz nie dorobiłem się dywanu i zasłon :). Powoli zaczynam adaptację od nowa. Chwilowo wygląda to tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Acoustic Lab]

Tym razem bez TV pośrodku. Gratuluję nowego pomieszczenia :-)

[Imacman]

Tym razem bez TV pośrodku. Gratuluję nowego pomieszczenia :-)



Dziękuję Mirku. Telewizorek powędrował do drugiego pomieszczenia.

[jarkog]

U mnie zmiana aranżacji podyktowana zmianą pomieszczenia. Chwilowo brak RH w rogach pokoju oraz nie dorobiłem się dywanu i zasłon :). Powoli zaczynam adaptację od nowa. Chwilowo wygląda to tak.

Marku, gratuluję nowego pomieszczenia/mieszkania no i związanej z tym większej swobody związanej z naszym hobby.

Prezentuj dokładnie kluczowe etapy adaptacji. Fajnie bo teraz nie masz już takich niewygodnych ograniczeń. Będę śledził z zainteresowaniem postępy prac. Pozdrawiam serdecznie.

[Imacman]

Marku, gratuluję nowego pomieszczenia/mieszkania no i związanej z tym większej swobody związanej z naszym hobby.

Prezentuj dokładnie kluczowe etapy adaptacji. Fajnie bo teraz nie masz już takich niewygodnych ograniczeń. Będę śledził z zainteresowaniem postępy prac. Pozdrawiam serdecznie.



Jarku, postaram się zamieszczać fotki z postępów adaptacyjnych. Niestety chwilowy brak kasy skutecznie tłumi moje akustyczne zapędy. :)
