    jar1 Mentor

    jar1

    Opublikowano
    Opublikowano

    Zasada jest taka, czujesz śliskość - natychmiast spłukać dużą ilością wody. Przede wszystkim chronić oczy.

    Rany po ługu są gorsze niż po kwasie siarkowym.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pawels28 Uczeń

    pawels28

    Opublikowano
    Opublikowano

    Sprostowanie do wypowiedzi tomanta

    Jestem właścicielem rzeczonej obudowy, z którą tomant tyle walczył.

    Jakość wykonania absolutnie idealna - chylę czoła i polecam.

    Terminowość, kontakt, słowność - słowa obce dla tomanta (może ja tylko takiego pecha miałem).

    Kolego tomant obudowę mi płodziłeś prawie dwa lata !!!!

    Kwestia korespondencji między nami - mijasz się z prawdą i to okrutnie. Na pamiątkę zachowałem ją sobie - przynajmniej tą prowadzoną drogą elektroniczną.

    I tylko tyle w tym temacie - nie chce mi się do tego wracać.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    FERB Poszukiwacz

    FERB

    Opublikowano
    Opublikowano

    Ptyś

    Gratuluję pomysłu i wykonania - jeżeli możesz - jak wykonałeś napisy na froncie???

    Używam z powodzeniem kleju Epoxy Technicool do łączenia AL - dla pewności i ułatwienia sobie montażu stosuję dodatkowo połączenie gwintowe, a blachy łączę za sobą nie na "styk" tylko za pośrednictwem kształtowników AL, np. "ceownika" o dluższym boku 60mm, który stanowi jednocześnie bok obudowy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    PC+DAC PCM1795/NUDA+TELEFUNKENS600/KHOZMO+ALEPH J 2xMONO+HURRICANE=DIY

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Ptyś Poszukiwacz

    Ptyś

    Opublikowano
    Opublikowano

    > StaryM

    > FERB



    Dziękuję :)





    Napisy wykonane są kalkomanią firmy SENO. Na stronie www.conrad.pl dostępne są literki o wysokości 2,5 mm (nazywa się to "papier transferowy").



    Pozdrawiam

    Ptyś

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    szybki Gonzo Poszukiwacz

    szybki Gonzo

    Opublikowano
    Opublikowano

    Pomocne kleje o których pisałem =>

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ploter Rekrut

    ploter

    Opublikowano
    Opublikowano

    Widzę ze Brawo mnie ubiegł z wklejeniem tego frontu bo to zaiste mój preamp :D



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Cichociemny_1982 Uczeń

    Cichociemny_1982

    Opublikowano
    Opublikowano

    maxdila: napiszesz coś więcej o tym CNC?

    Jestem ciekaw, czy można zbudować maszynę zdolną do frezowania aluminium/stali nierdzewnej z gotowych elementów i postawić na biurku (mam malutkie mieszkanko w bloku i zero widoków na jakikolwiek warsztat).

    Chciałbym na niej wykonywać obudowy i np. kolumny (wiem, że wtedy oś Y bym musiał przesuwać ręcznie). Myślałem o czymś w stylu 300x500x150mm powierzchni roboczej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomant Entuzjasta

    tomant

    Opublikowano
    Opublikowano

    maxdila: napiszesz coś więcej o tym CNC?

    Jestem ciekaw, czy można zbudować maszynę zdolną do frezowania aluminium/stali nierdzewnej z gotowych elementów i postawić na biurku (mam malutkie mieszkanko w bloku i zero widoków na jakikolwiek warsztat).

    Chciałbym na niej wykonywać obudowy i np. kolumny (wiem, że wtedy oś Y bym musiał przesuwać ręcznie). Myślałem o czymś w stylu 300x500x150mm powierzchni roboczej.



    Czemu musiałbyś przesuwać oś Y ręcznie? Najłatwiej zrobić stałą bramę na której zamontowana będzie oś Y (500 mm ruchu) i stół ruchomy (oś X - 300 mm). Takie rozwiązanie zajmie mniej miejsca i unika się budowania ruchomej bramy. Oś Z to standard. Polecam CNC forum. Dużo gotowych pomysłów.



    maxdila:

    Do czego służą te białe wężyki doprowadzone do wrzeciona?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jar1 Mentor

    jar1

    Opublikowano
    Opublikowano

    maxdila: napiszesz coś więcej o tym CNC?

    Jestem ciekaw, czy można zbudować maszynę zdolną do frezowania aluminium/stali nierdzewnej z gotowych elementów i postawić na biurku (mam malutkie mieszkanko w bloku i zero widoków na jakikolwiek warsztat).

    Chciałbym na niej wykonywać obudowy i np. kolumny (wiem, że wtedy oś Y bym musiał przesuwać ręcznie). Myślałem o czymś w stylu 300x500x150mm powierzchni roboczej.



    Zapomnij o frezowaniu aluminium a tym bardziej stali w mieszkaniu na biurku. Tu potrzeba ciężkiej, solidnej maszyny. Zrobisz jedynie zabawkę. Hałas i wióry nie do przejścia w mieszkaniu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    maxdila Poszukiwacz

    maxdila

    Opublikowano
    Opublikowano

    Frezarka jest przeznaczona do materiałów miękkich + aluminium.

    Stali nią obrabiać nie mam zamiaru bo najważniejsze - nie ma frezów do takiej roboty.

    Jedynie w stali będę mógł wykonywać grawerkę.



    Te wężyki to chłodzenie wrzeciona (nie freza), chłodzenie freza może będzie tym niebieskim wężykiem.

    Wrzeciono nie ma wentylatora co jest dużym plusem ze względu na hałas i dmuchanie np. wiórami drewna.



    Zakres pracy frezarki to około 850x550x100mm, w Z może wrzeciono się podnieść do 250mm ale prześwit i tak zostaje 100mm.



    Co będę na tym robił: fronty do swoich kolumn, obudowy do wzmacniaczy z aluminium, grawerkę i inne duperelki.



    Najlepsze jest to że robię ją bez celu, po prostu wpadły mi w ręce elementy typu profile, śruby napędowe, liniały i miałem dwie opcje sprzedać albo robić, tydzień przemyśleń i głównie przeważyła kwestia siedzieć w domu i dłubać palcem w nosie albo władować dużo kasy i robić w garażu coś czego jeszcze nie zrobiłem a nie boję się zrobić.



    Ile godzin jej poświęciłem tego nie zliczę tak samo jak kosztów wykonania.



    Jak ktoś chce znać szczegóły konstrukcji to niech pyta, ja specjalistą w CNC nie jestem ale trochę materiału łapłem do głowy.



    Co do robienia małej maszynki to sprawa całkiem inna - hałas mniejszy, z wiórami idzie sobie poradzić odkurzaczem lub osłonami, koszty oczywiście też nie porównywalnie mniejsze.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 2058504300_1329929963_thumb.jpg 1578456000_1329929964_thumb.jpg 9479505800_1329929965_thumb.jpg 4411898000_1329929967_thumb.jpg 7436578000_1329929968_thumb.jpg 3157743300_1329929969_thumb.jpg 4671150700_1329929970_thumb.jpg 3202592900_1329929972_thumb.jpg 1409181500_1329929973_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Cichociemny_1982 Uczeń

    Cichociemny_1982

    Opublikowano
    Opublikowano

    Wow.

    Chciałbym mieć taką maszynę... Mam miliony pomysłów.

    Zacznę chyba od czegoś małego na Dremelu, żeby poznać zasadę działania.

    Maxdila: myślałeś o robieniu różnych detali pod zamówienie? Nie za piwo oczywiście :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dolphin123 Kompan

    dolphin123

    Opublikowano
    Opublikowano

    taka prosta obudowa z nierdzewki 1.5mm

    To jakie śruby zastosowałeś i na jaką grubość podfrezowałeś półtora milimetrową blachę, żeby to ładnie złożyć?:) Na zdjęciach wygląda to obiecująco.. :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    www.audio.lutuje.se

    Trójmiasto

    Odnośnik do komentarza
    Udostępnij na innych stronach
    porlick Weteran

    porlick

    Opublikowano
    Opublikowano

    A ja staram się maksymalnie wykorzystywać gotowce, oczywiście w ramach jak najlepszej estetyki. Przykład:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    porlick Weteran

    porlick

    Opublikowano
    Opublikowano

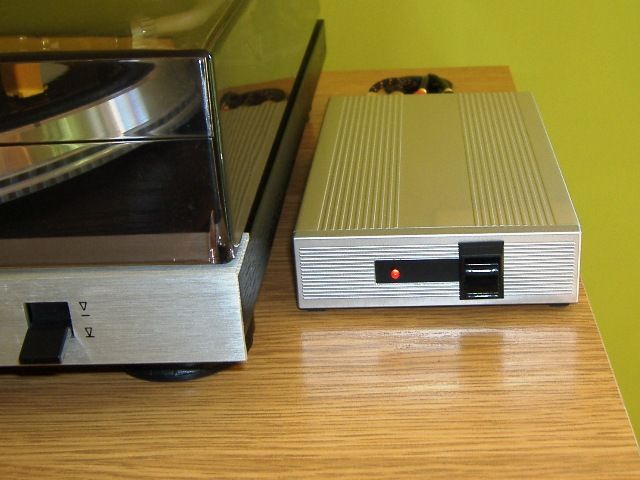

    Tak, najtańsza chińszczyzna z Allegro, jednak na przedwzmacniacz gramofonowy nadaje się doskonale. Tylną ściankę wystrugałem z 2mm Al. Wewnątrz jest zasilacz i przedwzmacniacz, zamocowane na podstawie z płytki plastikowej, przedzielone ekranem i wsunięte do obudowy wyklejonej dla bezpieczeństwa sztywną folią (chyba PP).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    arkotic Poszukiwacz

    arkotic

    Opublikowano
    Opublikowano

    To jakie śruby zastosowałeś i na jaką grubość podfrezowałeś półtora milimetrową blachę, żeby to ładnie złożyć?:) Na zdjęciach wygląda to obiecująco.. :)



    Śruby to M3 stożek

    pod frezowane jest na głębokość troszkę ponad 1.5mm do tego stopnia że w łączniku także musi być lekki stożek

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Andrev1991 Uczeń

    Andrev1991

    Opublikowano
    Opublikowano

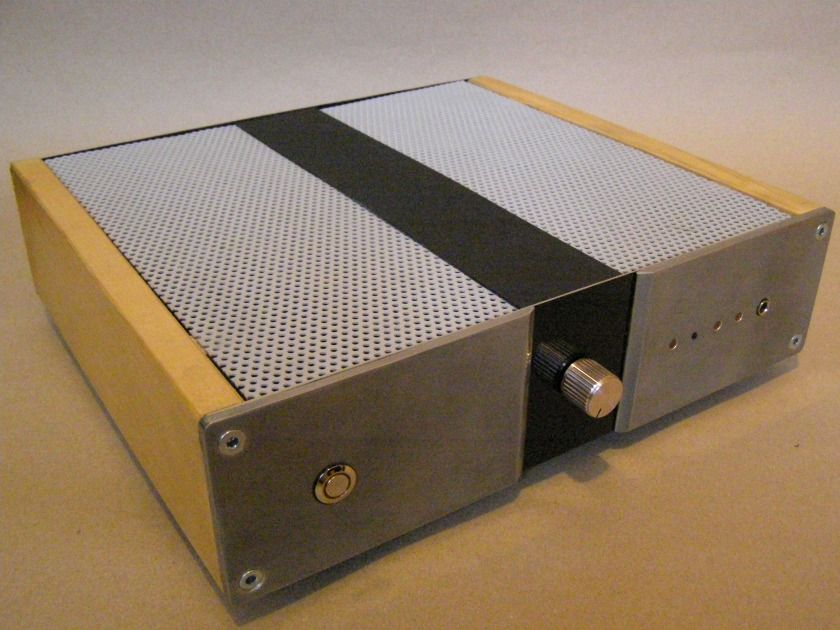

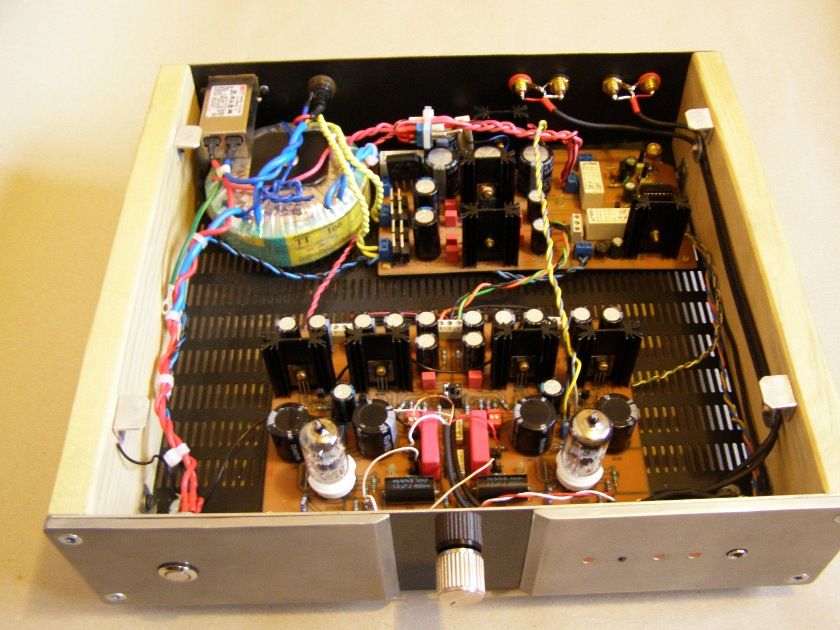

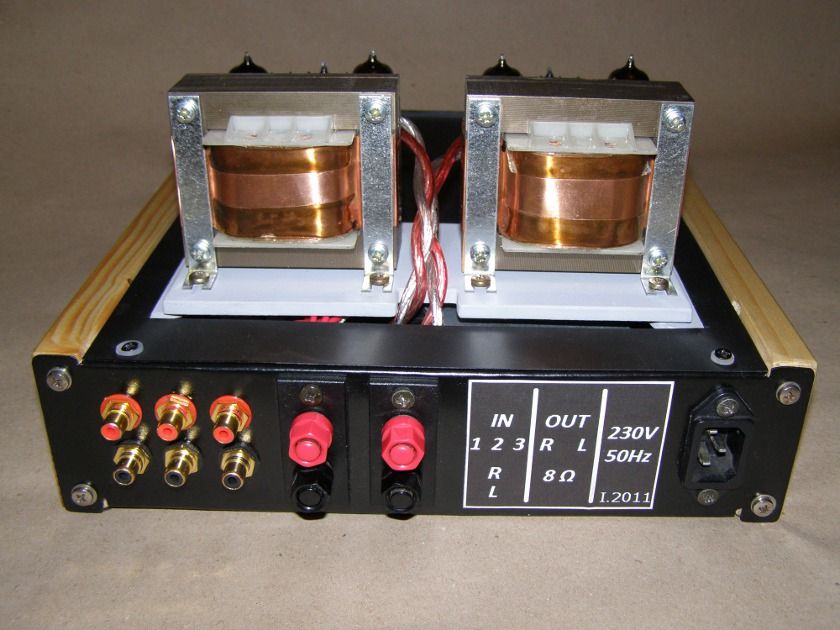

    Wrzucam zdjęcia swoich obudów jakie wykonuje;)

    Zwykły warsztat bez CNC, komputera, prasy itp... traktuję to jako hobby.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-28393-0-61273400-1330944247_thumb.jpg

    post-28393-0-59422400-1330944244_thumb.jpg post-28393-0-60936800-1330944315_thumb.jpg





    Może to nie odpowiednie miejsce ale mam teraz na sprzedaż blachę perforowaną ( z otworami) pod obudowy DIY.

    Sam wykonuję z niej elementy do Chasis wzmacniacza i mam trochę jeszcze na zbyciu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
