Moja pierwsza konstrukcja DIY - myjka

[Fafikdog]

Tak trochę się chwalę ;)

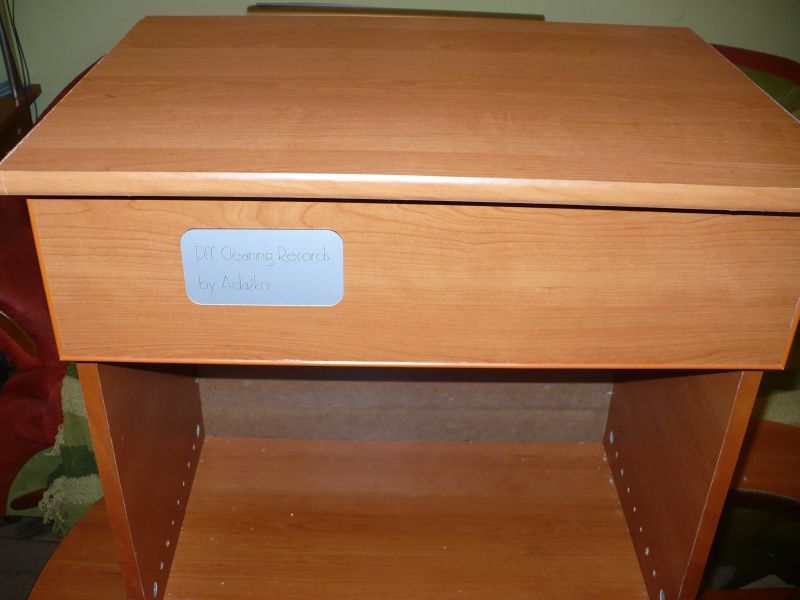

Pierwsza moja konstrukcja DIY - podciśnieniowa myjka do płyt analogowych.

Baza to gramofon Emanuel (silnik i talerz).

Reszta to moje dzieło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość StaryM]

Gratuluję. Widzialem na własne oczy podobne "ustrojstwo" w pewnym sklepie w Kopenhadze. Na moje "What is it?" Pan włożył płytę, zawarczało jak czołg T-34... no i było sporo większe od twojej. :)

Ale fajnie to czyści płyty. Tylko czy się po wyjęciu nie elektryzują?

[Fafikdog]

Płyn do mycia też jest DIY 8-}

Jednym ze składników jest Fotonal...

[jamelo]

Również przyłączam się do gratulacji, z tym że prosił bym o podanie szczegółów technicznych.

Czy widoczny z boku szuflady biały okrągły wylot powietrza jest zaopatrzony w jakiś filtr. (można by oszlifować dolną poszarpaną krawędź szuflady)

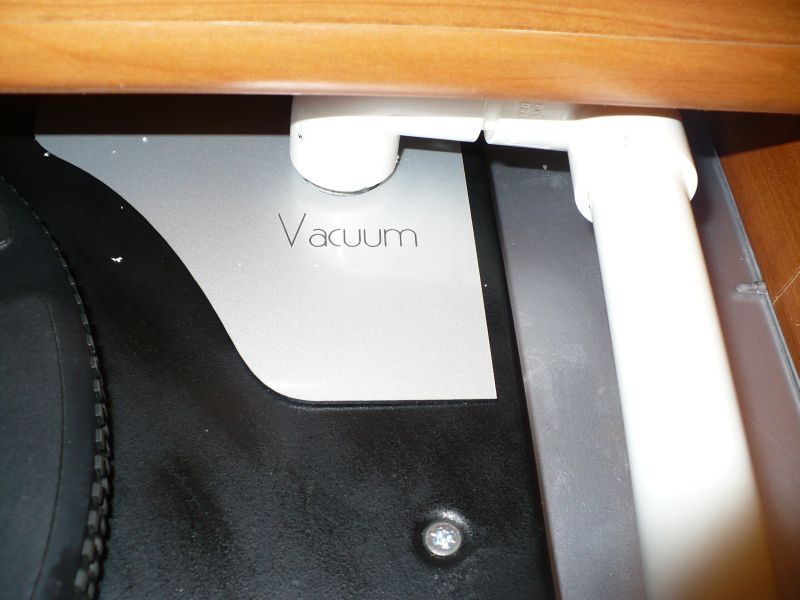

Jak rozwiązałeś układ podciśnienia?

Można by jeszcze zamontować jakiś niewielki jonizator powietrza, by po skończonym czyszczeniu zneutralizować jony dodatnie.

[Fafikdog]

Faktycznie dolna krawędź szuflady jest niezakończona - jak już myjka działa to ciężko skończyć...

Jeżeli chodzi o filtr - stosuję "odkurzacz" Rainbow - filtr wodny...

Podciśnienie jest takie, że czasami talerz nie chce się obracać.

[artw]

podciśnienie jest takie, że czasami talerz nie chce się obracać.

preferowany jest gramofon z napędem bezpośrednim (najlepiej z alle... dział uszkodzone:)

Wygląda świetnie od jakiegoś czasu sam się zabieram i zabieram.... za podobne urządzenie

[Fafikdog]

Fakt, że z bezpośrednim lepszy, ale nie umiałem upolować...

[Michał Zieliński]

Może po prostu dobry silnik krokowy za napęd bezpośredni?

[ahaja]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (Discotech1)



Silniki od DD są za słabe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fafikdog]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (Discotech1)



Silniki od DD są za słabe.



No silniczek fajny, tylko droższy od całej istniejącej konstrukcji...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waluch]

OK, a jak najlepiej jest połączyć trzpień silnika z talerzem od gramofonu ?

[AudioST]

a co tam robi to podciśnienie ?

Tak z ciekawości ?

Jeden mały zonk wciaga powietrze rurka to i wciąga z zewnątrz

Super by było aby powietrze zaciagane z zewnątrz było filtrowane :)

Ale szuflada musiała by być szczelna

Choć faktycznie pomysł nie głupi :) gorzej jak brud jest przyklejony albo znajduje sie w rowkach :)

[Fafikdog]

Wierz mi, z rowków też wyciągnie...

[artw]

a co tam robi to podciśnienie ?

Tak z ciekawości ?

Jeden mały zonk wciaga powietrze rurka to i wciąga z zewnątrz

Super by było aby powietrze zaciagane z zewnątrz było filtrowane :)

Ale szuflada musiała by być szczelna

Choć faktycznie pomysł nie głupi :) gorzej jak brud jest przyklejony albo znajduje sie w rowkach :)





nic nie rozumiem z tych pytań:(

oczywiste ,że podciśnienie robi odkurzacz dołączony do dziury z boku szuflady

Czemu ma wciągać powietrze z zewnatrz,czemu to ma być filtrowane i czemu szuflada ma by szczelna?

Rura ciągnie powietrze wraz z brudem tylko z powierzchni płyty,wyciąga brud z rowków,nie ma zadnego

powietrza "zasilającego".Opis podobnych urządzeń jest w dziale analog

[Fafikdog]

Dzięki artw.

[ahaja]

Mój odkurzacz zatrzymywał każdy silnik gramofonowy.

Dlatego zastosowałem taki. Nie ma takiej możliwości, żeby teraz płyta stanęła, nawet jak ustawię najwyższe obroty.

Poza tym dorobiłem sobie dla wygody oprócz regulacji prędkości również zmianę kierunku obrotów. Przydatne.



U mnie dorobiłem ośkę z gwintem M6, którą podłączyłem do osi silnika. Jest łożyskowana w 2 punktach. Od góry mam duży krążek hokejowy dokręcany na ośkę, która wystaje. Zakładam płytę i dokręcam mniejszym krążkiem.

Subplaterów na których leży płyta nie stosuję - nie po to czyszczę płytę by ją pobrudzić, zakurzyć po odwróceniu ... ;-)

[AudioST]

hmmm

W powietrzu jest kurz, a więc jak wciaga z jednej strony to do wymiany powietrza wciaga z otoczenia :)

Popatrz na każdy element wlotowy w komutarze itd ...

Wg mnie szyflada powinna być szczelna a na jej wlocie powinien być filtr HEPA (taki jak w odkurzaczach) no moze ciut większy aby powietrze dostajace do środka było odpylone :) - powiedmy odkurzone

A czy tak ci każdy brud z rowków wyciagnie to nie wiem owszem kurz taki większy tak

Ale "brud" który jest przyklejony mały (prawa fizyki) to juz nie.



Nie czepiam się ale stwierdzam pewne fakty .....

[ahaja]

Płyn (izopropyl+mirasol2000+H2O) rozprowadzany na płycie rozpuszcza zanieczyszczenia. Należy chwilę zaczekać i po kilku minutach (najlepiej) odessać za pomocą odkurzacza. Tak to wygląda.



Jeśli układ ssący jest nieszczelny to trzeba dłuuuugo czekać aż płyta będzie sucha - tak to wygląda w gotowych myjkach, które mają bardzo małą siłę ssącą. Wysokie obroty talerza przy odsysaniu również nie pomagają, a tak to wygląda w przypadku myjki zrobionej z gramofonu - 33RPM to za dużo.

[Fafikdog]

Płyn (izopropyl+mirasol2000+H2O) rozprowadzany na płycie rozpuszcza zanieczyszczenia. Należy chwilę zaczekać i po kilku minutach (najlepiej) odessać za pomocą odkurzacza. Tak to wygląda.



Jeśli układ ssący jest nieszczelny to trzeba dłuuuugo czekać aż płyta będzie sucha - tak to wygląda w gotowych myjkach, które mają bardzo małą siłę ssącą. Wysokie obroty talerza przy odsysaniu również nie pomagają, a tak to wygląda w przypadku myjki zrobionej z gramofonu - 33RPM to za dużo.



1. Jakie proporcje stosujesz?

2. Przy 33RPM płyn nie "ucieka" na zewnątrz płyty...

[artw]

hmmm

W powietrzu jest kurz, a więc jak wciaga z jednej strony to do wymiany powietrza wciaga z otoczenia :)

Popatrz na każdy element wlotowy w komutarze itd ...

Wg mnie szyflada powinna być szczelna a na jej wlocie powinien być filtr HEPA (taki jak w odkurzaczach) no moze ciut większy aby powietrze dostajace do środka było odpylone :) - powiedmy odkurzone

A czy tak ci każdy brud z rowków wyciagnie to nie wiem owszem kurz taki większy tak

Ale "brud" który jest przyklejony mały (prawa fizyki) to juz nie.



Nie czepiam się ale stwierdzam pewne fakty .....

dalej nie rozumiem po co Ci szczelna szuflada i filtr HEPa,a raczej myślę ,że Ty nie rozumiesz zasady działania i stosowania myjki,sprobuj ,poczytać o myjkach w dziale 'analog".Myjka ma oczyścić z brudu płyty,szczególnie chodzi o wyciągnięcie brudu z rowków.Robi to w prosty sposób: na powierzchni płyty rozprowadza się płyn do mycia(płyt nie naczyń:),chwilę czeka by brud się rozpuścił i taki rozpuszcony brud wyciąga za pomocą podciśnienia.Nie chodzi o odkurzanie w warunkach sterylnych,przy odtwarzaniu też nie używa się szczelnie zamkniętego gramofonu z filtrem HEPA;).Do płyty umytej w myjce kurz się nie czepia
