Tomek 1685

Przedwzmacniacz AIKIDO

Recommended Posts

Na stronie Broskiego jest zdaje się cała tabela z wartościami dla różnych lamp. Po co otwarte drzwi wyważać?


"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Share this post


Link to post
Share on other sites

W tym tygodniu przeprasuje PCB ;) ..... Bardzo fajny projekt może by s niego słuchawkowiec wyszedł ;)

Share this post


Link to post
Share on other sites

Tam nie ma nic o lampie 6N6P.

Miałem na myśli tą stronę z linku, rzeczywiście nie ma tam 6N6P. Napisz do Broskiego zapytanie, podając mu napięcie zasilania jakie będziesz stosował.


"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Share this post


Link to post
Share on other sites

Ja w tym układzie zamiast rezystorów katodowych stosuję diody świecące. Przy lampie wejściowej po dwie szt polączone szeregowo, dla lampy wyjsciowej po jednej. Ważne jest aby na diodach były spadki napieć takie same jak na rezystorach. Diody czerwone i zielone, które dają spadki w okolicach 2V nadają się tutaj do zastosowania. Sprawdzałem taki układ zarówno z rezystorami jak i diodami, z różnymi układami lamp, zawsze działa dobrze. Z diodami nie trzeba przy zmianie rodzaju lamp i napiecia anodowego przelutowywać rezystora, jest to bardzo wygodne. Z 6n6p też dziła.

Share this post


Link to post
Share on other sites

Ja w tym układzie zamiast rezystorów katodowych stosuję diody świecące. Przy lampie wejściowej po dwie szt polączone szeregowo, dla lampy wyjsciowej po jednej. Ważne jest aby na diodach były spadki napieć takie same jak na rezystorach. Diody czerwone i zielone, które dają spadki w okolicach 2V nadają się tutaj do zastosowania. Sprawdzałem taki układ zarówno z rezystorami jak i diodami, z różnymi układami lamp, zawsze działa dobrze. Z diodami nie trzeba przy zmianie rodzaju lamp i napiecia anodowego przelutowywać rezystora, jest to bardzo wygodne. Z 6n6p też dziła.

Widziałem takie układy i stosowane rozwiązania w AIKIDO:

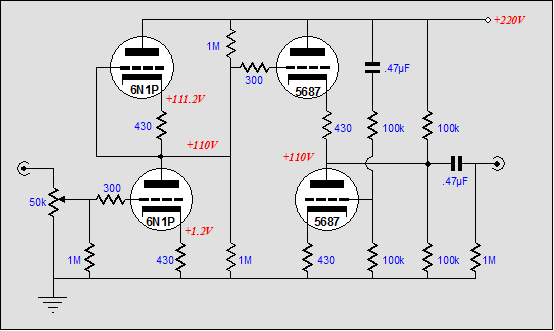

Znalazłem też układ z lampami 6N1P i 5687, które maja bardzo zbliżone parametry do 6N6P. Układ jest proponowany do zasilania +220V.

Pytanie:

Jak należy przeliczyć wartości rezystorów katodowych do zasilania +300V?



Share this post


Link to post
Share on other sites

Witam,



chętnie bym zbudował ten preamp, może była by szansa na grupowe zamówienie PCB?

Share this post


Link to post
Share on other sites

Też się piszę.


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Jak widać chętni są. Jednak potrzebujemy kogoś co się podejmie prowadzenia zamówienia grupowego. Co do płytek to można albo sklonować płytki pana Broskiego, albo zapytać się projektanta płytek wraz zasilaczem, który pojawił się już w tym wątku czy udostępnił by pełną dokumentację (Na forum jest tylko pdt do prasowanki)

Share this post


Link to post
Share on other sites

Wydaje mi się, że dział DIY byłby lepszy do organizowania grupowego zamówienia, oczywiście zasilacz też bym chętnie zamówił, najlepiej z miejscem na alternatywną lampę prostowniczą w podstawce oktalowej (można by wtedy przygotować miejsce na podstawki 2w1)

Share this post


Link to post
Share on other sites

Jak widać chętni są. Jednak potrzebujemy kogoś co się podejmie prowadzenia zamówienia grupowego. Co do płytek to można albo sklonować płytki pana Broskiego, albo zapytać się projektanta płytek wraz zasilaczem, który pojawił się już w tym wątku czy udostępnił by pełną dokumentację (Na forum jest tylko pdt do prasowanki)



Projekt, który zamieściłem w tym wątku nie jest mój, a jest zaczerpnięty z jakiegoś dalekowschodniego forum o nazwie htg2.net.

Dokumentacja (grafiki PCB wzmaka i zasilacza, schematy zasilacza), którą zamieściłem w pierwszym poście pochodzi z tego właśnie forum. Schemat Aikido, pochodzi ze strony Broski'ego Tubecad i Glaswere, zresztą wystarczy wpisać w google "aikido preamp" i wybrać grafikę - wyrzuci kilkaset wyników, np taki jak w załączniku. Opisy na płytkach są zgodne z oznaczeniami na schemacie z załącznika. Oznaczenia na płytce zasilacza są zgodne z oznaczeniami na załączonych schematach zasilacza z pierwszego mojego wpisu. Nie rozumiem jakiej jeszcze dokumentacji oczekujesz. Płytki sporządzone na podstawie PDF'a, który zamieściłem w pierwszym wpisie nie zawierają błędów, działają i są proste do wykonania (1 warstwa). W trakcie moich doświadczeń z tym układem, na tej płytce, jedyne rzeczy które można by zmienić to dodanie na płytce wzmaka miejsc pod kondensatory wejściowe. Może ich nie być, ale ja ostatecznie zamontowałem MKP 0,22uF. Można by również wygospodarować miejsce pod dodatkowe kondensatory elektrolit i bocznik MKP przy każdej lampie, między anodą a masą.



Gdyby ktoś podjął się zaprojektowania i zamówienia profesjonalnie wykonanych płytek, też bym się pisał.

Nine-Pin_Aikido_PCB.pdf

Share this post


Link to post
Share on other sites

Myślałem po prostu, że to twój projekt i chodziło mi o pliki z programu, żeby do zakładu oddać z opisami itd. Przeniesienie do DIY byłoby dobrym pomysłem o ile znajdzie się ktoś kto się podejmie prowadzenia grupowego zamówienia.

Share this post


Link to post
Share on other sites

Przeniesienie do DIY byłoby dobrym pomysłem o ile znajdzie się ktoś kto się podejmie prowadzenia grupowego zamówienia.



Myślę, że w DIY zwiększamy szanse na znalezienie ochotnika, np. ja 10x częściej zaglądam do DIY niż tutaj

Share this post


Link to post
Share on other sites

Idąc za ciosem, można by jeszcze sekcję RIAA przygotować czyli "Tetra Phono Preamp"

Share this post


Link to post
Share on other sites

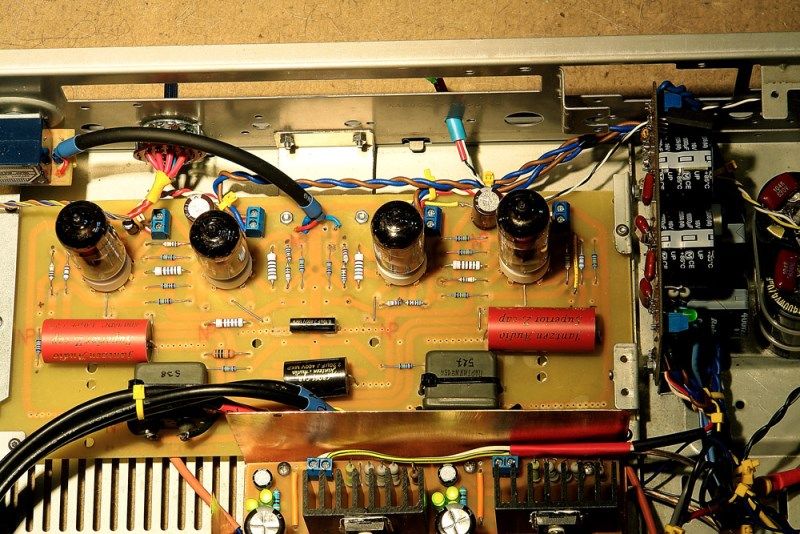

Witam ponownie.

Pomiędzy czasem przeznaczonym na wymianę dachówki na dachu, koszeniem trawy, kopaniem ogródka, chodzeniem na grzyby, wędzeniem własnych wędlin, słuchaniem muzyki i wieloma innymi zajęciami znalazłem też chwile by zbudować przedwzmacniacz AIKIDO.

Układ zapakowałem do obudowy po starym wzmacniaczu. Pozostała do zrobienia jeszcze płyta czołowa.

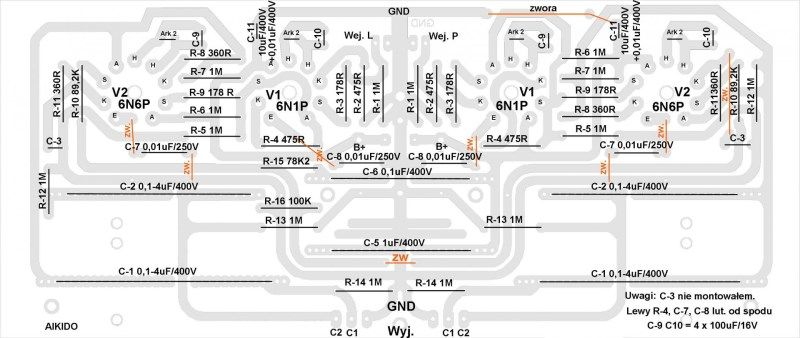

Aikido zrobiłem na podstawie typowego układu, modyfikując co nie co układ ścieżek.

Dodałem kondensatory z bocznikami do anod lamp (C-11), kondensatory z ekranów lamp do masy i parę innych drobiazgów.

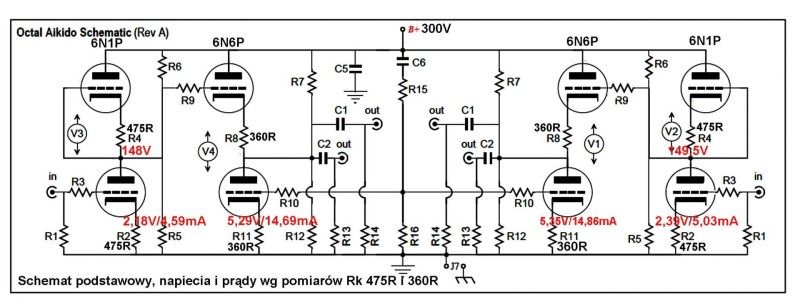

Zastosowałem na wejściu lampy 6N1P i 6N6P na wyjściu.

Zasilanie anodowe z transformatora, który ma na wtórnym 120V, poprzez podwajacz napięcia na szybkich diodach, filtr CRC do stabilizatora (Shunt Salasa). Osobne układy na kanał. W ten sposób anodowe mam (B+) 300V na każdy kanał.

Rezystory katodowe ustalają prądy dla V1 (6N1P) na 5mA i V2 (6N6P) na 15mA.

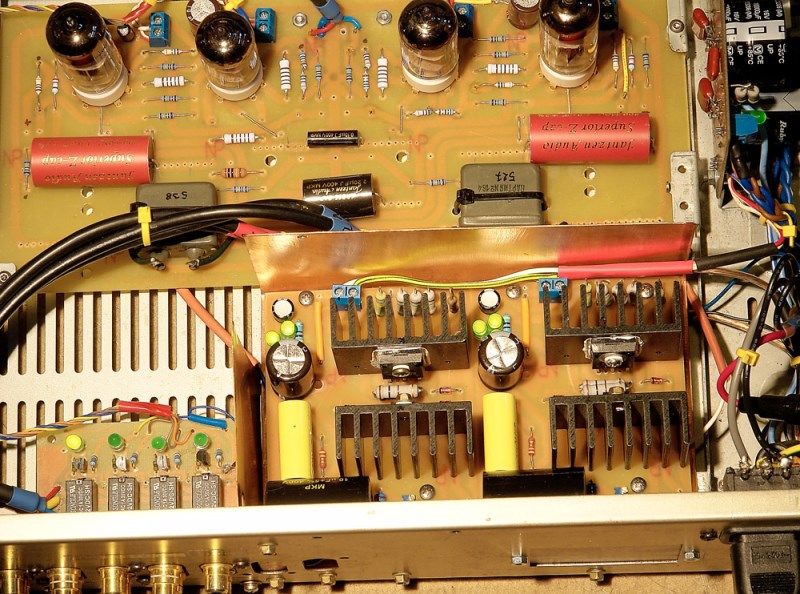

Na załączonym zdjęciu widać również układ opóźniacza zasilania anodowego (osobny transformator) oraz selektor wejść na przekaźnikach.

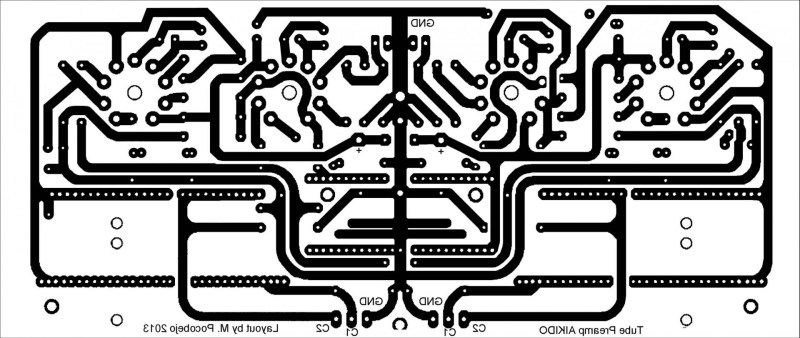

Wszystkie płytki rysowałem sam w Photoshopie i metodą termo transferu wykonywałem w domu. Nie jest to wcale takie trudne ani skomplikowane. Próbowałem kilku programów Eagle, DipTrace czy KiCAD-a, ale najszybciej i najdokładniej to wychodzi mi w Photoshopie. Wiem, amatorszczyzna i nie profesjonalizm.

Układ jest uruchomiony, wygrzany i napięcia oraz prądy są stabilne.

Niestety, na razie nie mam możliwości sprawdzić Aikido sonicznie, bo nie mam go do czego podłączyć. Buduję równocześnie F5 Nelsona Passa, który jak skończę to będzie okazja usłyszeć jak to zagra.

Uwaga. Jeżeli jakiegoś elementu nie widać na zdjęciu, to znaczy że jest montowany od strony druku.







Share this post


Link to post
Share on other sites

mogłbyś dorzucić schemat zasilania?


DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

Dołączam się do gratulacji,dobra robota!

Co do PS, to polecam ExpresPCB - jeden wieczór na ćwiczenia (ze szklaneczką whisky z lodem, oczywiście) i po bólu :-)


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

mogłbyś dorzucić schemat zasilania?

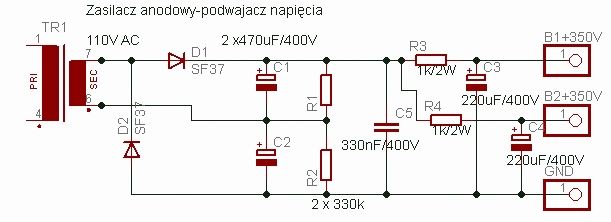

Wykorzystałem cześć Shunta Salasa w czerwonej ramce + podwajacz napięcia z drugiego załącznika.

Jeżeli kogoś interesuje PCB do zasilania, to postaram się je wrzucić jutro wieczorem.

Przyjemnego weekendu.



Share this post


Link to post
Share on other sites

proponowałbym zaizolować końcówki 230V na gnieździe zasilania,są naprawdę bardzo na wierzchu

Edited by artw

DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

Czegoś w tym schemacie nie rozumiem. Jaka jest różnica pomiędzy wyjściem przez kondensator C1 a C2? To pierwsze co mi się rzuciło w oczy. Dalej się nie zagłębiałem.

Share this post


Link to post
Share on other sites

Czegoś w tym schemacie nie rozumiem. Jaka jest różnica pomiędzy wyjściem przez kondensator C1 a C2? To pierwsze co mi się rzuciło w oczy. Dalej się nie zagłębiałem.

To są alternatywne wyjścia z preampu, z różnymi kondensatorami. Przełącznikiem (u mnie jest na tylnej ścianie przy gniazdach wyjściowych RCA) można wybrać wyjście przez 1 lub 2 kondensator. Rożne kondensatory będą grały zupełnie inaczej. W ten sposób można sobie "dopasować" dźwięk do swoich upodobań czy różnej muzyki słuchanej. Z każdego kondensatora trzeba prowadzić sygnał na wyjście osobnym kabelkiem. Na zdjęciu to widać wyraźnie. Idą dwa kable z każdego kanału. To jest oryginalny pomysł pana Bromskiego - twórcy Aikido.

Można oczywiście dać na wyjściu tylko jeden kondensator C1 lub C2 bez opcji wyboru.

Share this post


Link to post
Share on other sites

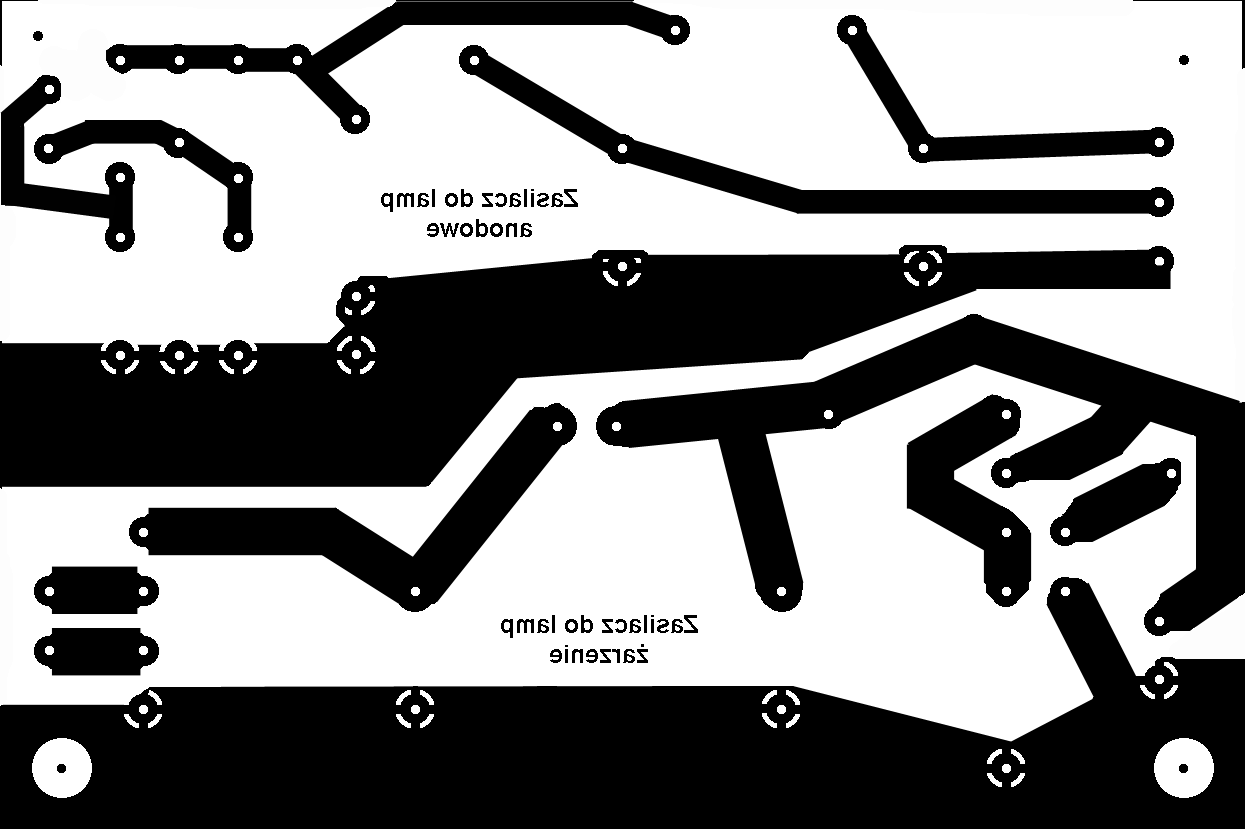

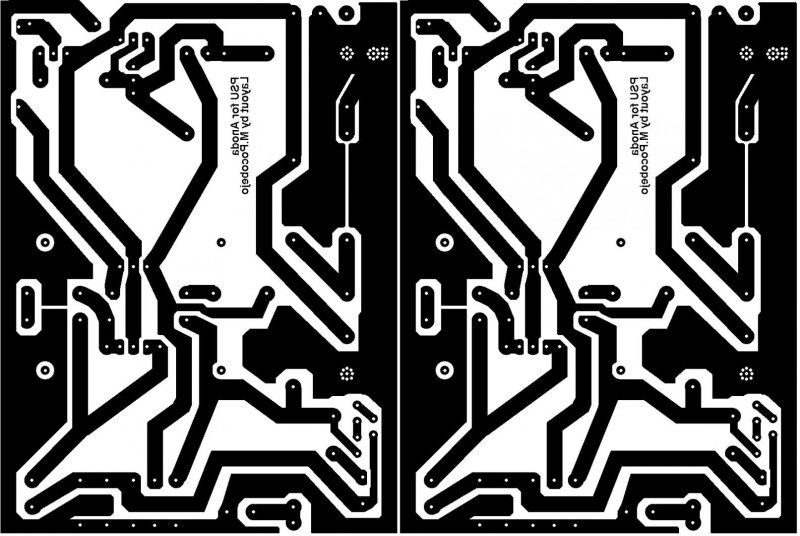

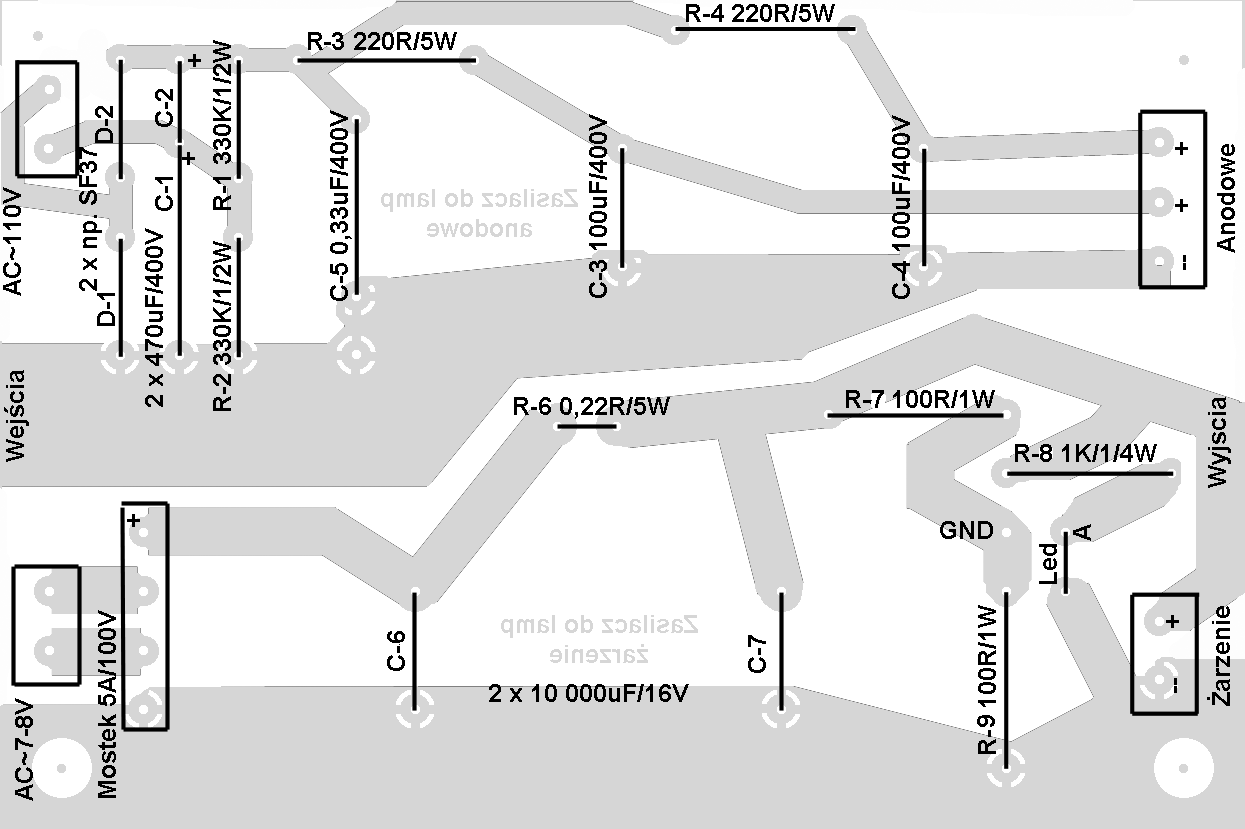

Obiecałem PCB do zasilania wraz z opisem.

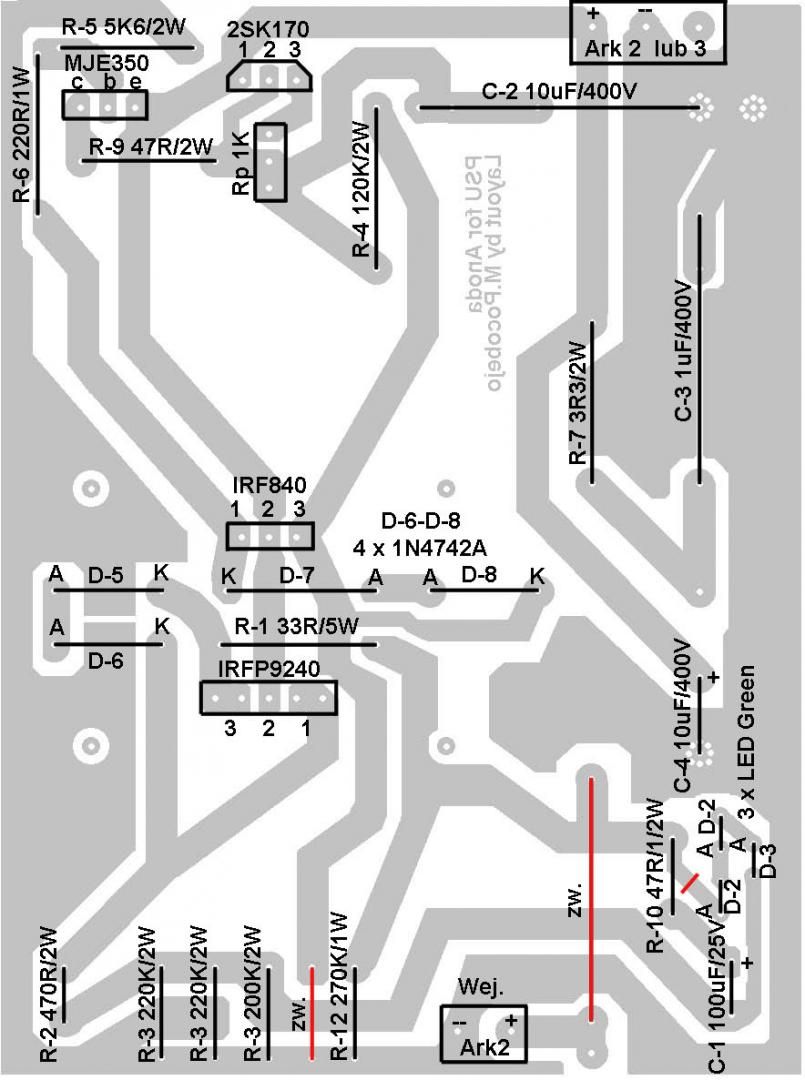

Uwaga: W załączniku - Shunt Salasa dla Anody_opis - czerwona kreska pomiędzy R-10 a Led D-2 oznacza przerwanie ścieżki, jeśli napięcie na diody Led jest większe od dopuszczalnego 6-7V. W moim wypadku tam jest 18V i wstawiłem w przerwany obwód rezystor ok. 1K.

W razie wątpliwości można skorzystać z kalkulatora np. http://www.hebeiltd.com.cn/?p=zz.led.resistor.calculator#single

Wszystkie załączniki do druku nie wymagają skalowania.





Share this post


Link to post
Share on other sites

Witam. Dziękuję D.O.M za projekt jest super, za 1 razem bez przydźwięków i zakłóceń. Co prawda rezystory i kondensatory starałem się żeby były jak najlepsze. Prawdą jest że zasilacz to sukces całego układu i końcowego odbioru. Aikido kolejny dzień się wygrzewa, co prawda na głośnikach testowych ale na nich już słychać że wysiłek 4msc się opłacił. Koszt ogólny wymierny do jakości odbioru. 2X Trafo Toroidy ekranowane ze sporą nadwyżką mocy (żarzenia 110VA, anodowe 60VA), soft start od Amplifon'a), obudowa stalowa wewnątrz pomalowana dosyć grubo kalafonią a następnie lakier bezbarwny, wszystkie PCB na dystansach dosyć wysoko żeby przypadkiem nic się nie zwarło plus takowy że okablowanie spokojnie wchodzi.

Edited by qbaacu

Share this post


Link to post
Share on other sites

Projekt przedwzmacniacza bardzo ciekawy. Jestem sam zainteresowany budową.

Pytanie czy bylyby osoby chetne by zamowic wieksza ilosc PCB tak aby wykonac to profesjonalnej firmie robiacej plytki?

Share this post


Link to post
Share on other sites

Projekt przedwzmacniacza bardzo ciekawy. Jestem sam zainteresowany budową.

Pytanie czy bylyby osoby chetne by zamowic wieksza ilosc PCB tak aby wykonac to profesjonalnej firmie robiacej plytki?

hmmm.. zapewne dało by radę bardziej profesjonalnie. Sam tez tak myślałem żeby zrobić PCB przez jakąś firmę lecz koszt jednostkowy za duży. Poza tym po analizie kosztów wolałem bardziej skupić się na częściach a żeby były stosunkowo jak najlepsze. Ogólny koszt nie był mały, lecz efekt :))) banan od ucha do ucha:) a tym bardziej banan że jest to pierwszy mój złożony układ z pomocą Pana Mieczysława oraz Pana Tomka i z góry WIELKIE DZIEKUJE :) Edited by qbaacu
