SONY F570ES nie włącza się

[stern]

Wygląda nieźle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Poczekam jeszcze na odp. z Ich strony, czy rzeczywiście jest to NEC 2SA985.



Ogólnie niezły sklep z markowymi tranzystorami i nie tylko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Milan, wcześniej pisałem że jako Q309 będzie działał prawie każdy tranzystor. Jest to prawda z punktu widzenia elektrycznego. Z punktu widzenia mechanicznego nie jest to możliwe ponieważ gdyby tam wstawić tranzystor w takiej obudowie jak np Q302 to nie będzie on działał ze względu na odwrotnie wyprowadzoną bazę i emiter. Upewnij się czy tranzystor który będziesz montował w to miejsce ma właściwie wyprowadzone elektrody.



W przypadku oryginału oczywiście nie trzeba tego robić, ale jeśli to chiński to trzeba to sprawdzić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

...ze względu na odwrotnie wyprowadzoną bazę i emiter.



Rozumiem. Dzięki za słuszną uwagę. Zamówiłem w miejsce Q369 drugą toshibę razem z NEC 2SA985. Grosze a będzie spokój i nie trzeba w przypadku toshiby podkładki mikowej. Ciekaw jestem, czy rzeczywiście dostanę to co jest w opisie... poczekamy, zobaczymy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Para 2SA1215/2SC2921 już jest. Bardzo sprawnie dotarła tym razem. Czekam jeszcze tylko na 2SA985...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Czyli niedługo będzie działał:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Mam taką nadzieję choć nie mam żadnej informacji odnośnie wysyłki 2SA985 ze sklepu w którym zmawiałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Może oni nie wysyłają informacji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Może oni nie wysyłają informacji



Może. Ale wyslałem maila z zapytaniem czy tranzystory zostały wysłane i żadnej odp. nie otrzymałem jak na razie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

A może Ktoś mógł by zaproponować jakiś odpowiednik dla 2SA985?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Raczej nikt nie zaryzykuje podpowiadania zamienników.

Wynalazłem amerykański sklep

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Przejrzałem tą stronę i wygląda na to że mają właśnie oryginalne stare części. Tych konkretnych tranzystorów mają tylko 4szt. więc nie wygląda to na obrót podróbkami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Dzięki za link i informacje... widziałem tą ofertę wcześniej szukając tranzystora. W sklepie którym zamówiłem też wygląda on na oryginał. Mieli 9szt na stanie. Poczekam jeszcze parę dni. Jak paczka nie dotrze będę interweniował i zamawiał w innym sklepie. nie widzę na razie innego wyjścia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Ten wygląda na oryginał. :). można zamawiać.



Nawet po moim zapytaniu Francuz wstawił real foto do aukcji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Trochę drogo ale ja mam już dość szukania i przynajmniej jest pewność, że będzie działać jak należy.

Pozostało poczekać na list i składać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Ok, a tych co zamówiłeś w końcu nie przysłali?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

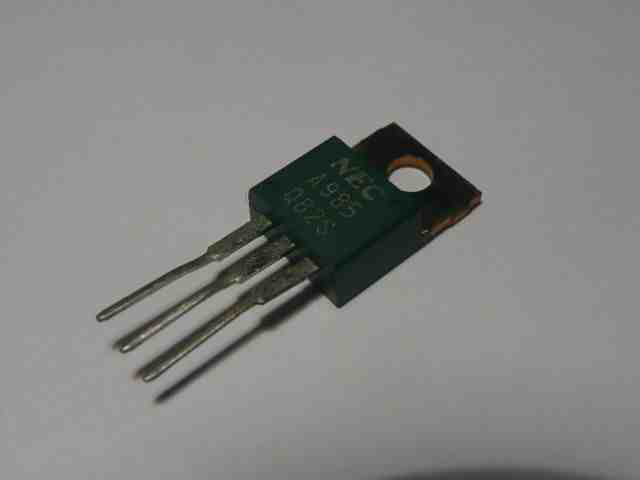

i nawet zielony :)



nie przysłali, będę się domagał zwrotu pieniędzy przez paypal.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

ok, jak ewentualnie przyślą to będziesz miał zapas:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

ok, jak ewentualnie przyślą to będziesz miał zapas:)





Wolał bym zwrot, tym bardziej, że sprawa wygląda podejrzanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Ok jest reszta.



Zielony NEC to bez wątpienia oryginał.

Co do reszty mam duże wątpliwości...



co myslicie o oryginalności czarnego NEC 2SA985 i tej toshiby C3423?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

NECi wyglądają zdrowo, a toschiba na fake.

Jak kupowałem te i były ok:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Ten 3423 pracuje w układzie polaryzacji stopnia wyjściowego więc powinien działać poprawnie pod warunkiem że ma kolejność wyprowadzeń odpowiednią.

Sprawdź go może w tym układzie z diodą. Jeśli kolejność wyprowadzeń będzie właściwa to ten układ będzie działał i wzmacniacz też. W każdej chwili będziesz go potem mógł wymienić na jakiś bardziej oryginalny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Ja mam już dość podróbek 2SC3423. Mam ISC 2sc3423. Po co pisali, że ta toshiba to oryginał. Niech oddają pieniądze za tranzystor i koszty wysyłki skoro przedmiot nie jest zgodny z opisem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Jeśli chcesz je zwrócić to ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Zacząłem składać drugi kanał dokładnie tak jak poprzednio.



Po wlutowaniu Q351,352,353,354 i zwarciu z masą rezystora jak poprzednio nie zgadzają się dwie wartości pomiarowe.



Na jednym z kolektorów Q351 oraz kolektorze Q352 napięcie wynosi ok 11V zamiast ok 52V.

Reszta pomiarów jest ok.



Dlaczego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Wylutuj Q352 i sprawdź go, następnie nie montuj jeszcze Q352 i sprawdź tym razem bez wylutowywania tą część Q351 którą zaznaczyłem na rysunku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Wylutuj Q352 i sprawdź go, następnie nie montuj jeszcze Q352 i sprawdź tym razem bez wylutowywania tą część Q351 którą zaznaczyłem na rysunku.





sprawdziłem, sprawne.

A czy powodem takich wyników może być nie wlutowany Q356,357,358 w tym kanale?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Tak, myślę że to może być powód w tej chwili pracuje to w otwartej pętli i minimalne różnice w parametrach Q352 353 mogą taki efekt dawać. Sprawdzimy to. Wlutuj Q356, 357 i 358, następnie poprowadź połączenie pomiędzy kolektorami Q357 i 358 oraz R376 według rusunku. Włącz wzmacniacz i zmierz napięcia względem masy na kolektorach Q352 353 i w punkcie połączenia kolektorów 357 i 358. Tranzystory po prawej stronie schematu znajdujące się na płycie main board powinny być w tym czasie wylutowane.



Masz już to czego brakowało?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Masz już to czego brakowało?





Tak. Jest wszystko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

No to pozostaje uruchomić i grać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Milan1288]

Ok zrobiłem jak powyżej.



Napięcie na kolektorze;

Q352: 50,5V,

Q353: 50V

Pomiędzy kolektorem Q357 a Q358: 0,1V



...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Pomiędzy kolektorem Q357 a Q358: 0,1V

Względem masy oczywiście?
