Uruchomienie BCL by Pkrecz


Mufcore

Recommended Posts

Witam



Ponownie zwracam się z prośbą o pomoc do bardziej doświadczonych użytkowników.



Udało mi się ponownie poskładać BCLa i pojawił się pewien problem a mianowicie.



Przy pierwszym odpalaniu tego wzmaka wszystko działało ok i grało to pięknie, zasilanie było ze stabilizowanego zasilacza na LMach.



W momencie wymiany na zasilacze spencera i podłączeniu padło mi trafo i coś się chyba we wzmacniaczu podziało bo teraz jak przyszło docelowe trafo i po ustawieniu prądu na zasilaczach na poziom 15V i podłączeniu wszystkiego w pierwszej kolejności zaczęło wywalać zabezpieczenie słuchawek a właściwie nawet się nie chciało załączyć.

Po sprawdzeniu DC na wyjściu okazało się że na jednym kanale jest na poziomie 5mV natomiast na drugim jest na poziomie 650mV. Dodatkowo po podpięciu tej strony która działa pojawia się straszliwy brum.



Może ktoś podpowie od czego zacząć

Link to comment
Share on other sites

Hej,

Jeśli to Spencer z zamówienia od HA to moze to problem, który ja miałem w DACu kiedy użyłem tego zasilacza... W niektórych okolicznościach (u mnie przy relatywnie niskim obciążeniu kościa DACa) stabilizator nie pracuje poprawnie i zaraz po podaniu napięcia na wyjściu pojawia się pełne napięcie zza mostka, po czym w ciągu kilku sekund spada i stabilizuje sie na ustawionym. Dodałem sztuczne obciążenie w postaci rezystora na wyjściu i jest git, ale jedna kość AD1865 do kosza. Sprawdź czy to może nie to.

Pozdr

Łukasz

Link to comment
Share on other sites

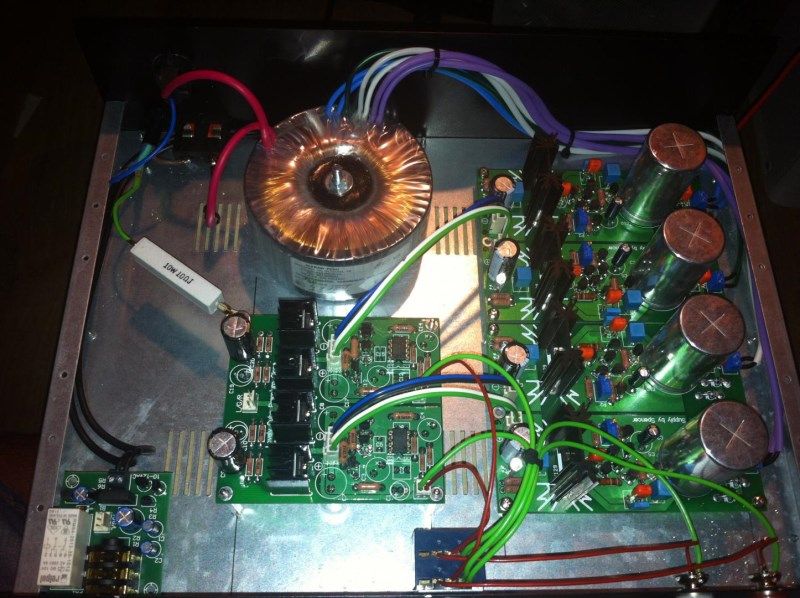

No i udało się go odpalić ale dalej pozostał problem z brumem - może ktoś pomoże



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Podłącz obudowę bezpośrednio do uziemienia i przez rezystor 10R do masy mocy wzmacniacza. Najlepiej gdzieś przy wejściu zasilania, gdzie masa jest współdzielona przez dwa kanały. Ewentualnie nie podłączaj w ogóle uziemienia, ale resztę bez zmian.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

Moim zdaniem właśnie to dobrze. Wygląda jakby masa obydwu kanałów była odseparowana i łączyła się dopiero przy wyjściu słuchawkowym. Brakuje chyba jedynie połączenia masy układu z obudową.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

Mnie sie nie podoba punkt łączenia masy obu kanałów kanałów przy wyjściu. W tak zaprojektowanym układzie (pcb i zasilacze) nie da się optymalnie połączyc mas i mogą być problemy. Najlepiej jak masy są połączone w miejscu najmniejszych sygnałów i stamtąd blisko do obudowy.

Wywalenie trafa poza obudowę powinno pomóc - warto zrobić taką próbę i sprawdzić, co z brumem.

To, co proponuje lolo234 też może być korzystne, choć to jedynie sposób by dużą petlę podzielić na kilka mniejszych i ograniczyć jej wpływ. Czasem, bez zmiany całej kocnepcji układu nic innego się nie da zrobic. Ale to juz jest gaszenie pożaru.

Link to comment
Share on other sites

czy na zasilaczu LM miałeś tę samą konfigurację ?(umieszczenie elementów w obudowie,prowadzenie kabli)

Co się stało po zmianie zasilacza i co zrobiłeś ,że teraz wzmacniacz działa?

DIY to przyjemność grzebania w sprzętach.

Link to comment
Share on other sites

Na zasilaniach z LM miałem dokładnie tak samo popodpinane i wszystko było ok a teraz kicha ale będę walczył



A co zrobiłem po prostu wymieniłem wszystkie tranzystory :)



Tak to było wcześniej i było ok



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Okablowane jest podobnie pozatym warto skręcać ze sobą przewody i do sygnału nie używać więcej niż 0,5

Nie wiem jak jest prowadzona masa na tych płytkach ale na ostatnim zdjęciu miałeś plastikowe dystanse, w obecnych są metalowe śrubki i pewnie po nich masa łączy się poprzez obudowę tworząc pętlę, a obudowa z masą układu powinna być połączona w jednym miejscu albo i wcale.

Link to comment
Share on other sites

Potencjometru nie było, ale sam potencjometr nie narobił by takiego przydźwięku. Co do przewodów, to przed czym je niby ekranować, przed głupotą? przewody są wewnątrz metalowej obudowy więc w zupełności wystarczy jak są ze sobą trochę skręcone, ekran dodaje tylko dodatkową pojemność pasożytniczą. Pozatym wypadło by mniej więcej symetrycznej długości przewody dla obu kanałów używać. ;-)

Link to comment
Share on other sites

Podłącz obudowę bezpośrednio do uziemienia i przez rezystor 10R do masy mocy wzmacniacza. Najlepiej gdzieś przy wejściu zasilania, gdzie masa jest współdzielona przez dwa kanały. Ewentualnie nie podłączaj w ogóle uziemienia, ale resztę bez zmian.



Dzięki wielkie kolego wszystko gra i nawet nie bzyknie super :)))

Link to comment
Share on other sites

Cieszę się, że mogłem pomóc. Zamieść zdjęcie obrazujące aktualne połączenia dla pewności i dla potomnych.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

Wygląda to tak



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

ładnie cacko, salas daje dużą zmianę w stosunku do LMów?

prześledziłem jak to jest zrobione w BLC, niestety zdjęcia w necie nie pokazują tego za dokładnie, więc nie wiem czy jest tak na 100%, przewód PE z gniazda IEC łączy się w w tym samym punkcie z obudową poprzez zaczep oczkowy co masa z płytki, czego zazwyczaj nie widać na fotografiach, natomiast masa płytki jest oczywiście oddzielona przez rezystor 100ohm+ kondensator 1nF co zresztą jest już na schematach.

Link to comment
Share on other sites

To tak jeszcze się go nie osłuchałem ale już na pierwszy słuch jest czyściej i bardziej szczegółowo po zasileniu przez spencery ale posłuchamy zobaczymy.



Co do masy proponujesz jakieś zmiany bo jak na razie cicho jak makiem zasiał więc wydaje mi się że jest ok
