Non-Oversampling DAC

[Peter Daniel]

>>Peter

Widzę że jesteś w zasięgu , kondensator doszedł cały ?<



Tym razem doszedl caly, dziekuje. Nie mialem okazji jeszcze go sprobowac ale zrobie to wkrotce.



Transformatory PE-62251 sa nagminnie uzywane w DACach i transportach Mark Levinson (maja 6 nozek). Nie probowalem ich, ale sprawdzilem Scientific Conversion na wejsciu mojego DAC'a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Nie bylo zle, ale active driver circuit gral lepiej (less coloured w porownaniu z transformatorem).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

>Peter

active driver- czyli układ wejsciowy na SN75179 w dacu ?

Trafo potrzebuje tymczasowo do ulepszenia wyjscia coax w CD .

Docelowo jednak zastanawiam się na I2S lub kupnem zegara Tenta XO3

w którym dodatkowo oprócz clocka dobudowane jest kompletne wyjscie SPDIF.

Mam zegar Kwaka ale nie mogę do niego dostać dobrego kwarca 11.2896 MHz .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Tak, uklad wejsciowy na SN75179



Elso zaleca uzycie kwarcu jaki jest oryginalnie w playerze. Jak znajdziesz lepszy mozesz zawsze pozniej wymienic...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Mysle jednak ze I2S direct byloby jednak najlepsza obcja. Jak tak zrobilem w Marantzu CD-94 (z clockiem Tenta) i gra to wszystko bardzo dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

>Peter

Mam teraz przetwornik z wejsciem I2S ale nie wiem co jest na którym pinie w gniazdku DACa !



W Twoim marantzu jest pewnie też SAA7220.

I2S wchodzi na filtr i wychodzi z niego. Gdzie podpiąć się na in czy out SAA7220 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Jesli robisz z oversampling podepnij sie na wyjsciu z filtra. Bez oversampling, uzyj polaczenie przed filtrem i odlacz doprowadzenie do SAA7220, gdyz to wyraznie pogarsza dzwiek. Niektorzy wyjmija filter calkowicie, nie jest to jednak konieczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lobo]

> Buber



Przyjrzalem sie tej stronce

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i jesli chodzi o te zielone WIMA, to jest to model FKP1 i maja tam 3n3 tylko trzeba byb bylo sprawdzic rozstaw nozek bo maja je jedynie na nap. 2000V, cena tez do przyjecia 3zl/szt. Co do kondensatorow OS-Con to maja je takze w RS, z serii SA,SC,SH Long Life.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[padamiecki]

Witam Peter,

dotychczas widywałem Twoje posty na diyaudio, dobrze, że znasz nasz ukochany język,

ale na temat: dokonałem modyfikacji na nonos Philipsa CD471, czy jeśli przetnę ścieżki z danymi idące od 7210 do 7220 dźwięk poprawi się?

Ktoś doświadczony poradził, żebym zamiast kwarca przy 7220 zastosował zegar, ale czy ma to w ogóle sens, skoro pominąłem filtr 7220? Czy 7220 oprócz funkcji filtra taktował również 7210?

Męczę dalej: czy jeśli wstawienie zegara zamiast kwarcu ma sens, to czy mógłbyś podesłać jakiś link do stronu, która opisuje jak go wykonać?

Dlatego tak męczę, bo dotychczas siedzaiłem w lampach i cyfrówka to dla mnie zagadka.

Może wiesz dlaczego nie działa diyaudio.com?

pozdrowienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buber]

> lobo

Wima na 2000V to raczej nie przejdzie, bo nózki mają za duży rozstaw (15mm)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czekam jeszcze na odpowiedź od Javoreczka z Allegro może będzie miał coś ciekawego...



Wiem że w RS są OS-CON'y, ale ceny wyższe niż w Elfie (przynajmniej za 15uF/16V takich chyba używa Peter -sprawdzić nie mogę bo www.diyaudio.com nie robi od wczoraj...) i trzeba brać po 5 szt. a ja i tak w Elfie zakupy będę robił...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

> czy jeśli przetnę ścieżki z danymi idące od 7210 do 7220 dźwięk poprawi się?

Ktoś doświadczony poradził, żebym zamiast kwarca przy 7220 zastosował zegar, ale czy ma to w ogóle sens, skoro pominąłem filtr 7220? Czy 7220 oprócz funkcji filtra taktował również 7210?<



Tak, dzwiek sie powinien poprawic.



7220 rzeczywiscie taktuje 7210 i podlaczajac zegar besposrednio, powinnismy uzyskac dodatkowa poprawe.



Byla ciekawa strona na temat nos mods CD-94 i Rotwla (wloski site) ale nie moge w tej chwili znalezc. Odnosnie diyAudio, nie mam pojecia czemu jest down.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Wiki]

>Peter

O tą Ci chodziło?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrowienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[padamiecki]

Peter, Wiki

Bardzo dziękuję!!!

Paweł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WSHODNI]

Witam została mi kompletna sprawna płytka od cd plaera z układami SAA7220 oraz Tda 1541 czy istnieje mozliwośc wyprowadzenia i zrobienia z tego daca będe wdzięczny za pomoc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

>Veteran

Przez około 2 tyg. nie będę miał dostępu do netu. Gdyby w tym czasie doszłodo wykonania płytek do NOS-DAC-a, to potwierdzam chęć zakupu 1, może 2szt. Mogą być złocone. Proszę o rezerwacje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buber]

> Peter

Mam pytanie, jaka jest wartość sygnału wyjściowego (napięcia) z tego DAC'a ?

Zabieram się za przedwzmacniacz (Bride of Zen) do GainClona i nie wiem czy trzeba będzie tłumić czy wzmacniać... :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

->Buber

Max 8V miedzyszczytowo.



Tak wyglada plytka, ktora trafi do zakladu ;) Jutro bede mial dokladna wycene. Jezeli znajda sie chetni na zakup elementow potrzebnych do budowy DAC'a - Peter postara sie pomoc w tym temacie ;)

[obrazekLUKASZ-244240_1.gif]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>jaka jest wartość sygnału wyjściowego (napięcia) z tego DAC'a ?<



Output voltage: 2.1V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>veteran

Jak możesz to wrzuć na forum ostateczny schemat DAC'a na podstawie którego pójdzie płytka do zakładu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[deTomaso]

>Peter



wspomiałeś że stosujesz w bypasach kodensatory ceramiczne smd XR7.



czy robiłeś próby z ceramikami z lepszym dielektrykiem NPO ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

W ostatniej wersji nie stosuje ceramicznych bypasow. Doszedlem do wniosku ze bez nich jest lepiej (w przypadku uzycia BG N, nie wiem jak by bylo z innymi kondensatorami)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

Jakie gniazda są przewidziane ? Chasis mount czy PCM mount ? Jak PBC mount to pod jaki typ była robiona płytka ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Z tego co mi wiadomo, jest to typ PC-2V z tego linku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ktorego odpowiednik jest takze dostepny w Polsce. Audio Note uzywa podobnych w swoich DACach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

~pkrecz

Tutaj znajduje sie koncowy (jeszcze nie "upiekniony":) schemat DAC-a Petera:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Peter dodal jeszcze prosta ladowarke do akku z LM317 - plytka PS nie powinna sie wiec zmarnowac ;)



~Elberoth

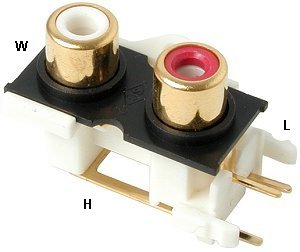

Zlacza jak na zdjeciu ponizej. Kupowalem kiedys takie w Elfie, ale w tym momencie dostepne sa rowniez w Nikompie po bardzo atrakcyjnej cenie. Wydaja sie one rozsadna propozycja ;)

[obrazekLUKASZ-245216_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

Veteran> Z tymi gniazdami miałem kłopot. Jedno gniazdo było za luźne, drugie za ciasne. Nie polecam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kafka]

Ja właśnie dostałem te gniazda. 5 modułow poczwórnych i 5 podwójnych. Wykonanie lekko gorsze niż analogiczne z TME ( bez złocenia ). Mam na myśli tworzywo i wewnętrzne pierścienie. Warstwa złocenia wygląda ładnie i solidnie. Nie wiem jak z trwałością, bo nie pomyślałem, żeby kupić jedno więcej na zdewadtowanie. Ale chętnie sie dowiem, jak ktoś zrobi taki test ;P. Każde moje gniazdo trzyma mocno i solidnie. Za tą cenę nic lepszego nie widziałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Wydaje mi sie ze znalazlem rozwiazanie odnosnie tanich i jakosciowych gniazd RCA, montowanych na plytce. Te na zdjeciu jakkolwiek wygladaja ciekawie, nie budza jednak zbytniego zaufania i jakosc odbiegaja od koncepcji Hi Endu (choc czsami tego typu gniazda moga grac duzo lepiej niz to co oferuje Cardas). Chcialbym miec jednak przynajmniej jedna dodatkowa opcje, pozwalajaca zainstalowanie innego typu gniazd bezposrednio na plytce. Dodatkowy wymog, to instalacja nakretki od przodu, a nie z tylu, jak to zwykle bywa. Zarowno Vampire, jak i Cardas oferuja takie gniazda, lecz ich cena jest raczej wysoka.



Do tej pory bylem bardzo zaowolony z Chinskich podrobek, wzorowanych na Tiffany i podobnych do Cardasa i Vampire. Cena ok $2.5/szt i jakosc, przynajmniej wizualnie, niczym nie odbiegajaca od renomowanych wytworcow.



Disiaj wpadlem na pomysl jak je przerobic aby mozna montowac jako podwojne gniazdo bezposrednio do PCB. Uzylem dwoch drutow o srednicy 2mm, przylutowanych to nakretek. Podlaczenie sygnalowe za pomoca oddzielnych przewodow.

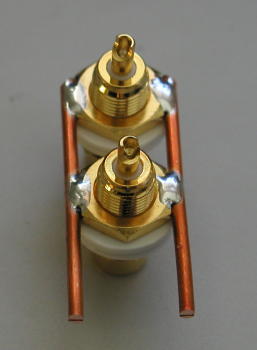

[obrazekLUKASZ-245831_1.jpg] [obrazekLUKASZ-245831_2.jpg] [obrazekLUKASZ-245831_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Wymaga to tylko 2 dodatkowych pads na plytce, i tego typu montaz jest bardzo solidny, praktycznie nie wymagajacy dodatkowej podpory. Uzylem podobnej metody w moim pierwszym prototypie i sprawdza sie to bardzo dobrze. Dodatkowa zaleta jest taka, ze mozna uzyc tez innych gniazd, jak w tym przypadku, Cardasa. Cardas ma ta zalete, ze nakretki sa montowane z zewnatrz. W przypadku drugich RCAs, nie ma z tym tez problemu, najpierw wkrecamy gniazda, a potem podlaczamy przewody.

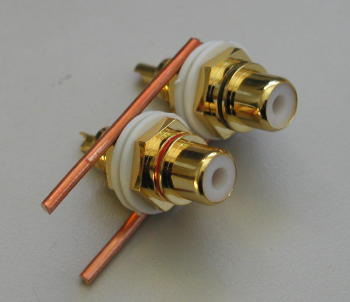

[obrazekLUKASZ-245837_1.jpg] [obrazekLUKASZ-245837_2.jpg] [obrazekLUKASZ-245837_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kafka]

Nie chcę negować rozwiązań, ale cenowo ma się to nijak... dobre gniazda RCA na chassis kosztują...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Co np. uwazasz za dobre gniazda? Next Gen?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Z tego co slyszalem, to GOERTZ AG2K Solid Silver RCA, cieszy sie dobra opinia, i jak widzisz moja metoda pozwala go takze zainstalowac bezposrednio na plytce (i na chassis).





Uwazam ze mozliwosc zainstalowania kazdego gniazda bezposrednio do PCB, jest duza zaleta konstrukcyjna, pozwalajaca uzywac dany circiut (czy go modyfikowac) nawet wtedy gdy nie mamy jeszcze gotowej pbudowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
