Przedwzmacniacz+zasilacz lampowy (topologia Lamm)

[micha7n]

Złóż swoją wersję i zobacz jak jest z uniwersalnością i możliwościami wykorzystania różnych kondensatorów.

Tyle że ja nie planuje żadnej uniwersalności w tej materii...bo co jest uniwersalne, to jest nijakie.

Zależy mi na tym aby PCB było zbliżone do oryginału to raz, dwa aby elementy były zbliżone do oryginału. W polsce nie wszystkie są dostępne pozostało sprowadzanie, czy tak będzie nie wiem a może znajdzie się grupa żeby zrobić zbiorowe zamówienie...wątpliwe, wszyscy czekają na gotowe..

Sam zasilacz jest uniwersalny, ale jest to kopia znanego projektu, każdy może zamiast tego wstawić cokolwiek chce.



Grubo się mylisz, nie robię żadnego marketingu, nie jestem handlowcem i nie mam zamiaru zarabiać na tym pomyśle i projekcie...bo nie jest mi to potrzebne akurat mam inne stałe źródło utrzymania i nie musze dorabiać na DIY i pomysłach innych jak niektórzy na tym forum. Zadeklarowałem że jeśli ktoś będzie chętny to mogę poskładać i udostępnić moją wersję PCB za cenę mojego czasu poświęconego na zrobienie tego nic poza tym, więc nie szukaj w tym drugiego dna.

Inna kwestia to to czy sie to komuś podoba czy nie...ale to rzecz gustu o tym sie nie dyskutuje.

Założyłem temat o preampie opartym na topologii Lamma, ponieważ z sąsiedniego wątku zostałem uprzejmie zbanowany za kilka słów szczerości do pewnej osoby o niskim stopniu inteligencji, bywa. Nie neguję tego piszesz, że dajesz pomysł bo od tego to forum jest. Ale może np warto założyć nowy temat? Rozwojowa wersja preampa Lamm w wersji dual mono? ... sporo osób do mnie pisało z takimi pomysłami więc chętni będą napewno.

[hi_aro]

dwa aby elementy były zbliżone do oryginału.

Czy w swoim prototypie wykorzystałeś choćby 10% oryginalnych podzespołów? Proszę podaj przykład.



Sam zasilacz jest uniwersalny, ale jest to kopia znanego projektu, każdy może zamiast tego wstawić cokolwiek chce.

To dlaczego chcesz zrobić na 6x4? Nie trzymasz się swojej koncepcji? Jak się koncepcja jednej PCB do wszystkiego.



Zadeklarowałem że jeśli ktoś będzie chętny to mogę poskładać i udostępnić moją wersję PCB za cenę mojego czasu poświęconego na zrobienie tego nic poza tym

Czyli to jest biznes czy nie. Ja zrobię projekt, zrealizuję zamówienie PCB non-profit.



P.S.

Moja stawka to 28EUR/h. Płytki powinny więc kosztować ......



P.S.S

To mój ostatki tego typu wpis. Będę pisał, w Twoim wątku co będę chciał. No chyba że dasz mi prezent :(

Edytowane 31 Grudnia 2015 przez hi_aro

[Gość]

Nie neguję tego piszesz, że dajesz pomysł bo od tego to forum jest. Ale może np warto założyć nowy temat? Rozwojowa wersja preampa Lamm w wersji dual mono? ... sporo osób do mnie pisało z takimi pomysłami więc chętni będą napewno.



to ,ze zostales zbanowany w innym wątku nie powinno sie odbijac na kolegach w Twoim temacie. zawsze jest lepiej gdy rózne rozwiązania podobnego projektu sa w jednym miejscu, i nic nie stoi na przeszkodzie byscie sie wymieniali uwagami na temat przedwzmacniacza , odsyłanie do zalożenia nowego tematu to dla mnie kuriozalny pomysł, podkreślasz w ten sposób własne ego nic wiecej:)

[micha7n]

Hi_Aro nie muszę się z niczego tłumaczyć, bo nie robię tego pod nikogo tylko i wyłącznie pod siebie :). Wyluzuj się i włóż szampana do lodówki !



To dlaczego chcesz zrobić na 6x4? Nie trzymasz się swojej koncepcji? Jak się koncepcja jednej PCB do wszystkiego.

Poczytaj trochę o zasilaczach lampowych. 6x4 to też duodioda prostownicza którą można zamiennie stosować w tym układzie który pokazałem tyle.



I jeszcze jedno. Powiedz zatem w jakim celu chcesz się podjąc tego projektu skoro już posiadasz Lamma?

Ja go nie mam więc robię dla siebie i dla przyjaciół którzy nie siedzą w elektronice.

Skoro już tak błyszczysz tą stawką EUROpejską...i jesteś tak skromny to powinno cię być stać na oryginała Lamma a nie zabawy w klonowanie :)



Ps. odesłanie do założenia innego tematu było czystą ironią, bo to oczywiste że nie będzie chętnych i wszystko rozejdzie się po kościach, aczkolwiek jak się uda to super, po to to forum istnieje.

Edytowane 31 Grudnia 2015 przez micha7n

[Gość]

odesłanie do założenia innego tematu było czystą ironią, bo to oczywiste że nie będzie chętnych i wszystko rozejdzie się po kościach,



hmm znaczy sie stawiasz swoja wiedze i swoje rozwiązania wyżej niz innych kolegów , bo Twój projekt osiągnie sukces a innych "rozejdzie sie po kościach"

gratuluje dobrego samopoczucia:):)

[micha7n]

hmm znaczy sie stawiasz swoja wiedze i swoje rozwiązania wyżej niz innych kolegów , bo Twój projekt osiągnie sukces a innych "rozejdzie sie po kościach"

gratuluje dobrego samopoczucia:):)

Nie, przedstawiam tylko swoje zdanie i swój pomysł

Edytowane 31 Grudnia 2015 przez micha7n

[Gość]

jeśli ktos z kolegów ma ochotę na wypróbowanie róznych ukladów zasilaczy to jedną z propozycji moga byc kilkuletnie doświadczenia kolegi z UK

mozna znależć 4-5 różnych układów , wypróbowalem niektóre z nich bo wzmocnienie jakie mam w swoim pre jest 160 więc zależalo mi na cichym i absolutnie stabilizowanym zasilaniu



uprzedzam ,ze nie maja nic wspólnego z oryginalem lamma:)



http://www.bartola.co.uk/valves/2012/10/13/new-ht-bench-supply/

pozdrawiam

[hi_aro]

Powiedz zatem w jakim celu chcesz się podjąc tego projektu skoro już posiadasz Lamma?

Ponieważ chcę. Wiem, to trudno zrozumieć. Dlatego też że te moje prasowanki PCB za kilka lat będą już nie halo. A Lamm zostanie na dłużej niż rok czy dwa.



powinno cię być stać na oryginała Lamma a nie zabawy w klonowanie :)

Czasami się nad tym zastanawiam.

Edytowane 31 Grudnia 2015 przez hi_aro

[zelo7]

powinno cię być stać na oryginała Lamma a nie zabawy w klonowanie :)

Ale po co oryginał jak można sobie zrobić diy dużo lepiej za dużo mnie. Juz wielu sprzedało oryginały i zrobili sobie klony.

[micha7n]

Najważniejsze żeby każdy wniósł swój pomysł, bez użerki i krzyku jak przekupki na targu.

Za to warto wznieść toast dzisiejszej nocy coby nam tego w nowym roku Panowie nie brakło :)



Za to też się zaraz napijemy..koniec na dziś, czas na bal. Pozdrawiam.

[kaczor189]

Moze jednak warto dolozyc zabezpieczenia w postaci opoznionego zalaczania napiecia anodowego oraz opoznione zalaczanie wyjsc ? W niczym to nie przeszkadza, koszty bardzo malo a moze jedynie pomoc.

[artw]

opóźnione załączanie wyjść jest w oryginale,powinno być stosowane we wszystkich pre lampowych.

Opóźnienie anodowego w tym układzie nie ma sensu,tę funkcje spełnia zasilacz lampowy

[micha7n]

z problemami, ale gra



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartsx]

Witam,

Czy ma ktoś może jeszcze zestaw płytek do tego projektu ?



Pozdrawiam

[Gość kizol666]

z problemami, ale gra

A co się dzieje?

[micha7n]

Układ został opanowany, w takiej formie zasilacza lampowego napięcie z trafa powinno oscylować w granicach 300V-0-300V, aby na wyjsciu uzyskać swobodnie 220V do zasilania. Niestety miałem trafo tylko 220V-0-220V i zasilacz pod obciązeniem nie trzymał sztywno zadanego napięcia. Dużą rolę odgrywa tutaj spadek napięcia w zależności jaką lampę prostowniczą zastosujemy.

Układ gra świetnie, aczkolwiek to inna szkoła brzmienia niż np preamp E-408, na początku to drażniące, bo dla kogoś osłuchanego brakuje natłoku basu, przesytu niskich rejestrów, ale po kilku dniach słuchania dostrzega sie walory Lamma...to że ten bas jest wybitnie punktualny, że nie ma go za dużo, że scena i rozdzielczość przebija niejeden preamp tranzystorowy. Jak dla mnie bajka.



Będe zamawiał PCB może w okolicach przyszłego tygodnia jak ktoś chciałby zamówić proszę o PW, ostateczną wersję tych PCB wrzucę tu nibawem.

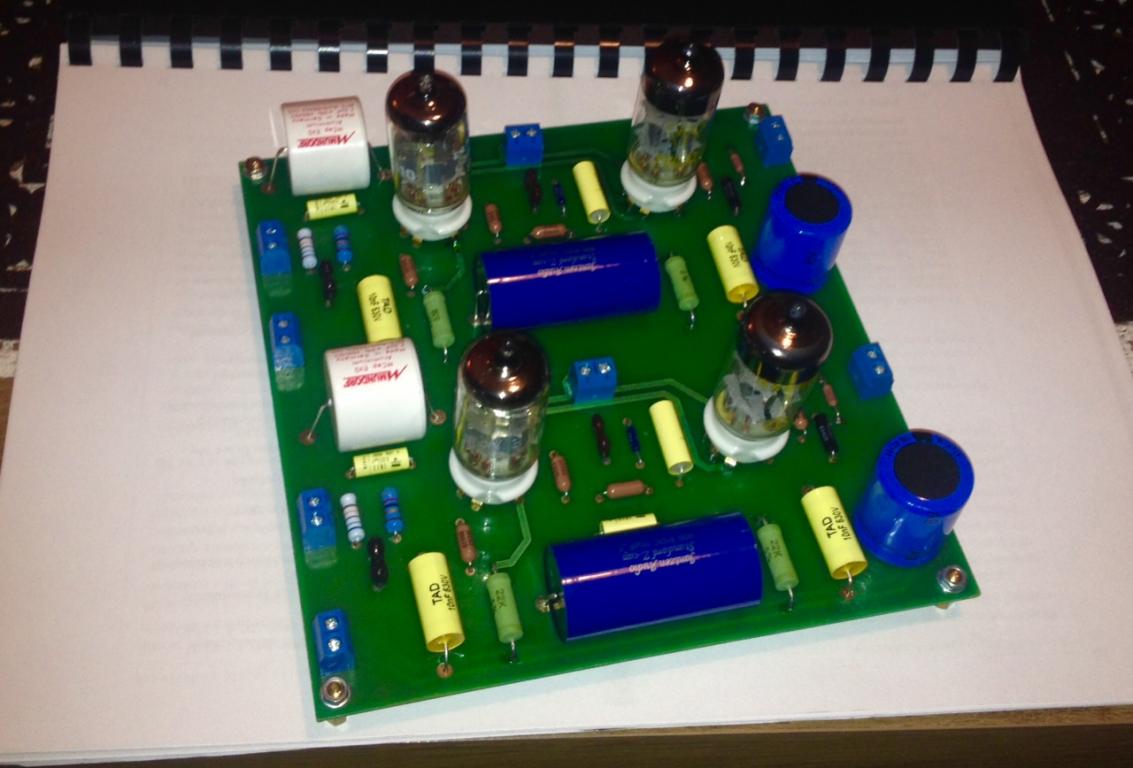

Tak to na chwile obecną wygląda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

układ "testowy" do odsprzedania w ogłoszeniach, gdyby ktoś chciał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Marca 2016 przez micha7n

[Kopczas]

jaki jest koszt zrobienia tego pre na "umiarkowanych" częściach?

[Gość piotrektychy]

Przy zabawie z lamm przestałem wierzyć w "umiarkowane" części, pierwotnie miałem zrobione na opornikach Dale i kondensatorach Jantzen silver, przy próbach zmieniłem na Vima, grało gorzej, mniejsza rozdzielczość i trochę ciemniej jak to niektórzy określają. Z Jantzen jest recenzja na sąsiednim forum. Teraz na pokładzie oporniki tantalowe Audionote i Jupiter copper, paper&wax jako sprzęgający , zupełnie innej klasy pre, w czwartek odsłuchy. Zobaczymy co inni powiedzą.

[hi_aro]

A jakie lampy?

Ja teraz mam EH, czyli poniżej normy. W drodze PSVANE i Volvo.

[electro]

No widzicie, czyli Zelo miał rację żeby pchać najlepsze częsci [kąponenty jak to mówią warszafscy audiofile].

[micha7n]

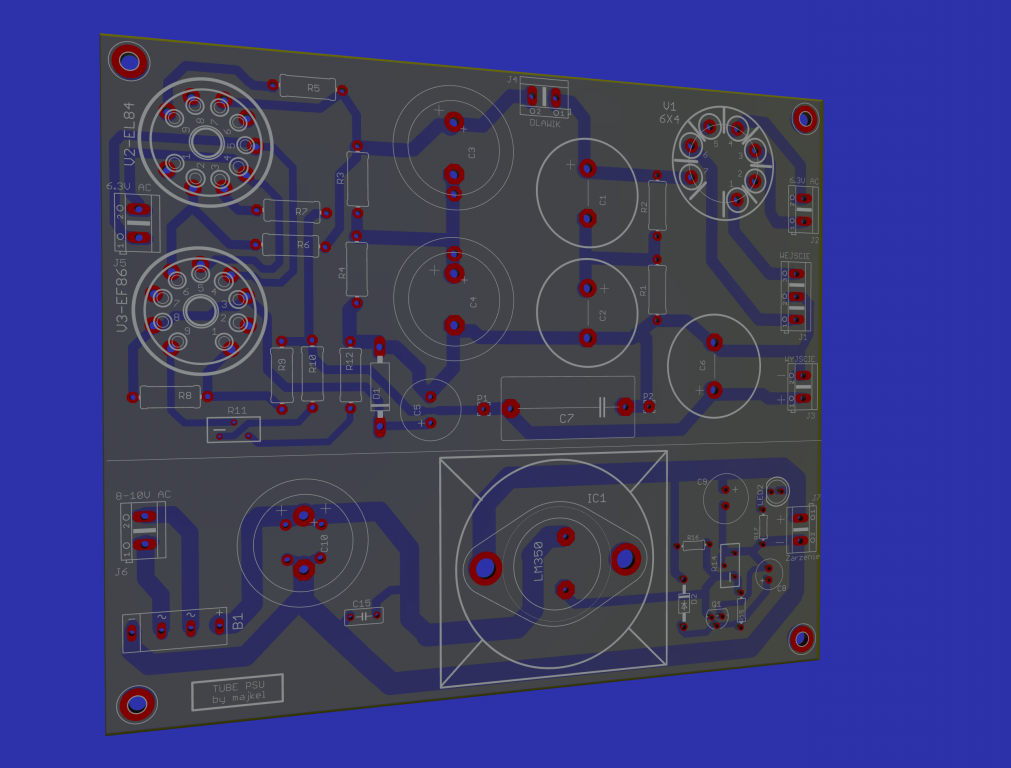

Dla osób które odezwały się na PW, w sprawie PCB - poniżej ostateczne wersje płytek zasilacza i preampa, które zamawiam w poniedziałek.

Na chwile obecną chętnych jest około 10 osób, konkretne ceny podam w poniedziałek.

Jak ktoś ma jeszcze jakieś sugestie to proszę o PW.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Co do komponentów, zapraszam na testy.



Sam będziesz wybierał preamp ale nie będziesz wiedział który gra.

Na pewno osiwieje osobnik mający wskazać lepszy preamp.

Wiem bo to przeczwiczyłem ;-)

Testy na słuchawkach Stax SR303 ale także na DT880 jak i HD580 i innych a także na wzmacniaczu SE 300B i na push pułku na lampach KT88 Gold Lion.

Ja na szybko mogę zmontować preamp Aikido na lampach Telefunkena oczywiście mam także inne typy lamp



Miejsce odsłuchu Łódź.

[miant]

Chętnie posłucham, może nie tyle po to żeby wybrać najlepszy (przy odsłuchu to sprawa subiektywna), raczej żeby usłyszeć różnice właśnie w ślepym teście.

Swoją drogą ciekawe dlaczego wszelkiej maści recenzenci z czasopism oraz inne osoby bardzo radykalnie wypowiadające się na temat jakości urządzeń i podzespołów jak ognia unikają właśnie ślepych testów. Przynajmniej ja o takich nie słyszałem.

[micha7n]

Info dla tych którzy pisali do mnie w sprawie PCB.

Cenowo wyglada to tak: 80 i 70 zł odpowiednio za Preamp i Zasilacz.

Parametry obwodów:

- warstwa miedzi 70um

- PSU-obwód jednostronny, PREAMP dwustronny

- metalizacja ścieżek, przelotek

- opis strona top, biały

- grubość laminatu 1.6mm

- solder maska obustronna, kolor niebieski



Pozdrawiam

[micha7n]

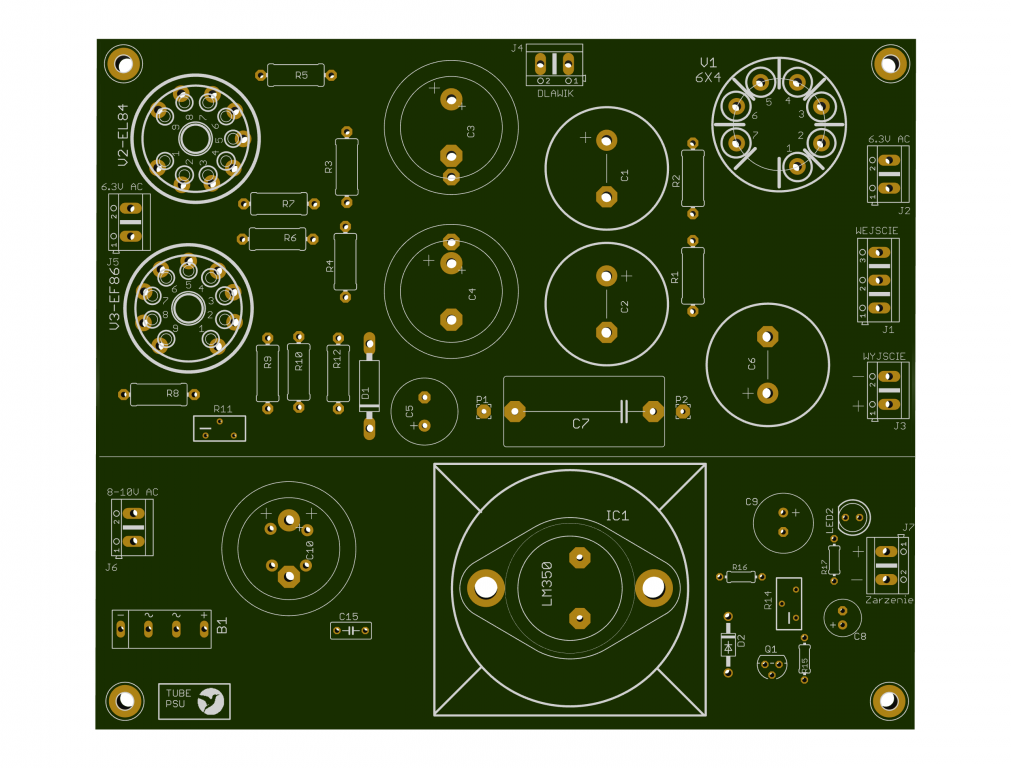

Jeszcze jedna kosmetyczna korekta:

-dodałem otwór na tulejkę na środku PCB, po to aby jak slusznie kilka osób zauważylo przy wymianie lamp laminat nie uginał się zbyt mocno

-przenioslem gniazda żarzenia na inna krawędz PCB tak aby był łatwiejszy dostęp z przewodami

PSU bez zmian.



Osoby które pisały na PW, i chcą PCB proszę o przeslanie meilem ilośći PCB oraz adresu do wysyłki płytek, zwrotnym meilem odeślę dane do przelewu. (w tytule meila proszę o nick)

Na wpłaty czekam do 18.03.2016.



mój email: [email protected]



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Marca 2016 przez micha7n

[Gość JanF]

-przenioslem gniazda żarzenia na inna krawędz PCB tak aby był łatwiejszy dostęp z przewodami



Stawiałbym na poprzednie rozwiązanie, im mniejsza długość ścieżek miedzi do żarzenia na PCB, tym lepiej.

Jak będę projektował płytki do układów lampowych, to ścieżek żarzenia na PCB nie będzie - z definicji!

Edytowane 8 Marca 2016 przez JanF

[Gość kizol666]

to ścieżek żarzenia na PCB nie będzie

Tylko przwód.

[bikerbo]

Widzę, że pojawiały się tutaj głosy o Jantzen Silver Z-Cap.



Powiem tylko, że różnica pomiędzy nimi i Superior Z-Cap to jedynie materiał wyprowadzeń. Silvery mają rzekomo srebro, Superiory mają miedź. W środku kondensatora jest to samo - ta sama folia, tak samo metalizowana.



Sens inwestycji w Silvery w takim razie pozostawiam wam.

[Gość piotrektychy]

rozbierałeś je ?

[zelo7]

rozbierałeś je ?

A to ciekawe pytanie
