Raspberry Pi (Malinka) z DACiem - HiFi - swietny odtwarzacz sieciowy

[artiz_]

Witam jak rozwiazaliscie problem wył malinki +daca z przycisku?

Wiem ze mailnka ma opcje wlutowania przycisku w 2 piny na płytce jak na zdjeciu



Ale co jesli mamy zasilacz symetryczny i 2 zasilania.

-1 raspberry

-2 dac

Jak w takim przypadku wył. Daca?



Wysłane z mojego ASUS_T00G

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]

Witam jak rozwiazaliscie problem wył malinki +daca z przycisku?

Wiem ze mailnka ma opcje wlutowania przycisku w 2 piny na płytce jak na zdjeciu



Ale co jesli mamy zasilacz symetryczny i 2 zasilania.

-1 raspberry

-2 dac

Jak w takim przypadku wył. Daca?



Wysłane z mojego ASUS_T00G



Ja uzylem tego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Artur Gorczak]

Ja uzylem tego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ale to mi wyłaczy tylko malinkę czy daca też?

bede zasilał urzadazdenia osobnym zasilaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]

ale to mi wyłaczy tylko malinkę czy daca też?

bede zasilał urzadazdenia osobnym zasilaniem.

Tym urzadzeniem zasilaz oba. POdajesz napiecie ze stabilizatora na urzadzenie i z niego po GPIO zasilana jest Malina z Daciem.

Nie wiem czy ma sens zasilanie AC i Maliny z osobnych zasilaczy - moze ma ale ja nie wiem nie mam porownania.

Z tym wlacznikiem masz o tyle wygode ze mozesz wlaczyc/wylaczyc z pilota lub przycisku - sam zamyka system i odlacza zasilanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Artur Gorczak]

Tym urzadzeniem zasilaz oba. POdajesz napiecie ze stabilizatora na urzadzenie i z niego po GPIO zasilana jest Malina z Daciem.

Nie wiem czy ma sens zasilanie AC i Maliny z osobnych zasilaczy - moze ma ale ja nie wiem nie mam porownania.

Z tym wlacznikiem masz o tyle wygode ze mozesz wlaczyc/wylaczyc z pilota lub przycisku - sam zamyka system i odlacza zasilanie.



rozumiem. I tu nasuwa mi się kolejne pytanie, czy w takim razie nie lepiej wyłączać po "HAMSKU" raspberry i daca tzn właczajac w AC przed trafem wyłacznik ktory pozbawi nas całosci zasilania.

twoj sposob z tym remonte board jest fajny ale i tak po wyłaczeniu z przycisku lub pilota blok zasilacza i trafa jest pod napięciem,trafo pracuje w stanie jałowym.

a tak z ciekawosci , to kazdy pilot obsłuzy wyłaczanie zdalne?,pewnie trzeba jakoś skonfigurować klawisz zał/wył pod kąkretny piot?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Marca 2016 przez Artur Gorczak

[awietek]

rozumiem. I tu nasuwa mi się kolejne pytanie, czy w takim razie nie lepiej wyłączać po "HAMSKU" raspberry i daca tzn właczajac w AC przed trafem wyłacznik ktory pozbawi nas całosci zasilania.

twoj sposob z tym remonte board jest fajny ale i tak po wyłaczeniu z przycisku lub pilota blok zasilacza i trafa jest pod napięciem,trafo pracuje w stanie jałowym.

a tak z ciekawosci , to kazdy pilot obsłuzy wyłaczanie zdalne?,pewnie trzeba jakoś skonfigurować klawisz zał/wył pod kąkretny piot?

Oczywiscie ze mozna - wtedy nie masz tzw standby tylko twarde odlaczenie napiecia.

Pamietac tylko musisz wtedy zeby za kazdym razem zamknac Malinie system przed odcieciem zasilania bo inaczej po kilku takich razach system sie wylozy i juz sie nie podniesie i trzeba bedzie instalowac na nowo.



Tak jest wymagana mala konfiguracja i wgranie bibliotek do Maliny ale to jest wszystko pieknie opisane na stronie. Obsluguje wiekszosc pilotow.



Ja mam taki wlacznik - ale uzywam go tylko jak wiem ze nie bede sluchal muzyki przez dluzsza chwile - oczywiscie po wylaczeniu Maliny wczesniej przez modul wlacznika/wylacznika.

Moze zrobie troche fotek dzis jesli mi sie uda znalesc czas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Marca 2016 przez awietek

[Artur Gorczak]

Oczywiscie ze mozna - wtedy nie masz tzw standby tylko twarde odlaczenie napiecia.

Pamietac tylko musisz wtedy zeby za kazdym razem zamknac Malinie system przed odcieciem zasilania bo inaczej po kilku takich razach system sie wylozy i juz sie nie podniesie i trzeba bedzie instalowac na nowo.



Tak jest wymagana mala konfiguracja i wgranie bibliotek do Maliny ale to jest wszystko pieknie opisane na stronie. Obsluguje wiekszosc pilotow.



Ja mam taki wlacznik - ale uzywam go tylko jak wiem ze nie bede sluchal muzyki przez dluzsza chwile - oczywiscie po wylaczeniu Maliny wczesniej przez modul wlacznika/wylacznika.

Moze zrobie troche fotek dzis jesli mi sie uda znalesc czas.



no własnie zrob fotki nie tylko daca ale i całego audio ,ciekaw jestem co ci tam w duszy gra:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Marca 2016 przez Artur Gorczak

[awietek]

no własnie zrob fotki nie tylko daca ale i całego audio ,ciekaw jestem co ci tam w duszy gra:)

Duzo znajdziesz w "o mnie" :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kwasior21]

Nasuwa sie pytanie, po co wylaczac w ogole maline ..... znikome ilosci pobiera, u mnie z hifiberry digi+ smiga caly czas...... i to na podwyzszonej czestotliwosci cpu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Artur Gorczak]

Nasuwa sie pytanie, po co wylaczac w ogole maline ..... znikome ilosci pobiera, u mnie z hifiberry digi+ smiga caly czas...... i to na podwyzszonej czestotliwosci cpu.



ale zasilasz go przez łądowarkę? czy liniowo ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kwasior21]

Ladowarka, ale mimo wszystko ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Zenobiusz]

Malina z dac (pi dac) na zasilaczu tomanka bierze max 6W.





Wysłane z mojego ASUS_Z00AD przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]

Malina z dac (pi dac) na zasilaczu tomanka bierze max 6W.





Wysłane z mojego ASUS_Z00AD przy użyciu Tapatalka

I to jak jest super podkrecona ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]

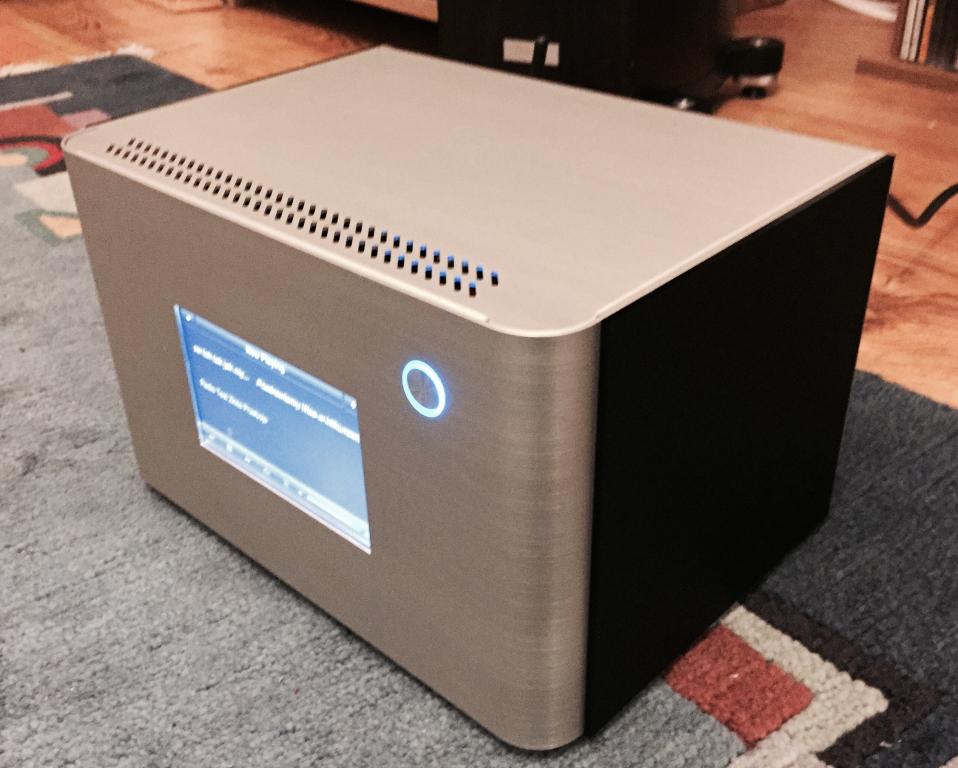

Troche ze srodka obudowy... Prosze pamietac ze wszystko jeszcze caly czas w produkcji ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artiz_]

Wyglada zacnie. Fajny duzy wyswietlacz,obudowa troche duza,ale moze to wariant przyszłosciowy...



Wysłane z mojego ASUS_T00G

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]

Wyglada zacnie. Fajny duzy wyswietlacz,obudowa troche duza,ale moze to wariant przyszłosciowy...



Wysłane z mojego ASUS_T00G

Tak - w srodku bedzie jeszcze modul przelacznika z wejscuami cyfrowymi do DACa no i jakis knob na zewnatrz do przelaczania zrodel.

Pozniej moze jeszcze kiedys dorzuce wzmacniacz sluchawkowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tatachabera]

@Awietek

Super pomysł i wykonanie. Ile Cię to kosztowało na obecnym etapie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]

Malina, dac, obudowa, 2xtrafo, 2xstabilizator, ekran, zlacza, wlaczniki, kabelki, modul wlacznika do Maliny... Chyba ok £400 razem. Trudno powiedziec - dac najdrozszy - wyniosl ponad polowe ceny sumarycznej. Mozna duzo taniej z daciem dedykowanym - wtedy kolo £200 wszystko...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość traxman]

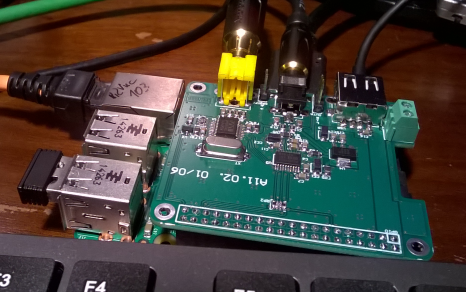

Dzisiaj odpaliłem Combo czyli PCM5102A+WM8804 na jednej płytce.

Tak najprościej jest mieć dwa wyjścia analog/digital bez mordęgi z oprogramowaniem.

[Piotr Zalewa]

Combo czyli PCM5102A+WM8804 na jednej płytce

co to za plytka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość traxman]

opracowanie własne.

[Tomasz_f]

Tak - w srodku bedzie jeszcze modul przelacznika z wejscuami cyfrowymi do DACa no i jakis knob na zewnatrz do przelaczania zrodel.

Pozniej moze jeszcze kiedys dorzuce wzmacniacz sluchawkowy.



A po co Ci wzmacniacz słuchawkowy? Soekris napędzi słuchawki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]

A po co Ci wzmacniacz słuchawkowy? Soekris napędzi słuchawki.

Slyszalem opinie ze srednio wiec moze w przyszlosci doloze osobny wzmak do sluchawek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

Czy zauważyliście różnice w jakości dźwięku pomiędzy Volumio i Moode Audio Player ?

Kilka dni temu przy okazji testowania hifiberry dac plus pro okazało się że na Volumio nie działa

sprzętowa regulacja głośności, zainstalowałem na drugiej karcie moode audio i na nim działa ,

ale przy okazji zauważyłem różnice, może nie kolosalną, ale na 100% można ją zauważyć.

Może na razie nie napiszę na korzyść którego programu żeby niczego nie sugerować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Marca 2016 przez yogilla

[artiz_]

Tez zamowiłem tego samego daca. Tylko ze raspberry jeszcze nie przyszło. Podziel sie swoja opinia. Masz zasilanie liniowe?



nazywasz się kiler, masz ksywe kiler i jesteś kiler !!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

<br />Podziel sie swoja opinia. Masz zasilanie liniowe?<br /><br />

Na dobrym zasilaczu impulsowym jest przyzwoicie (na max głośności wzmacniacza, nawet bez sygnału, słychać jakieś "śmieci" z sieci)

, na liniowym LM1084IT-5.0 (5A 5V) zdecydowanie lepiej (brak tych "śmieci"). Mam zamiar jeszcze kiedyś przetestować Salasa,właśnie jest zbiorowe zamówienie na PCB.

Co do samego DACa to aż takich wielkich różnic nie widzę (słyszę) w stosunku do zrobionego przezemnie

na pająka na PCM5102.

To wszystko jest jeszcze w trakcie rozbudowy, testów.

Moim zdaniem zasilanie jak na razie przyniosło największą poprawę, co do samego DACa, bo w między czasie

wstawiłem jeszcze bufor między DAC i wzmacniacz i to też bardzo zmieniło dźwięk na plus (rozdzielczość, szczegółowość).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Marca 2016 przez yogilla

[arkotic]

postanowiłem zacząć przygodę z maliną zakupiłem Pi 3 zrobiłem zrzut obrazu na SD podłączyłem napięcie 5V zapaliła się led czerwony, zielona mruga

natomiast po podłączeniu kabla lan nie zapaliła się żadna Led (przy gnieździe LAN) czy to normalne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]



Na dobrym zasilaczu impulsowym jest przyzwoicie (na max głośności wzmacniacza, nawet bez sygnału, słychać jakieś "śmieci" z sieci)

, na liniowym LM1084IT-5.0 (5A 5V) zdecydowanie lepiej (brak tych "śmieci"). Mam zamiar jeszcze kiedyś przetestować Salasa,właśnie jest zbiorowe zamówienie na PCB.

Co do samego DACa to aż takich wielkich różnic nie widzę (słyszę) w stosunku do zrobionego przezemnie

na pająka na PCM5102.

To wszystko jest jeszcze w trakcie rozbudowy, testów.

Moim zdaniem zasilanie jak na razie przyniosło największą poprawę, co do samego DACa, bo w między czasie

wstawiłem jeszcze bufor między DAC i wzmacniacz i to też bardzo zmieniło dźwięk na plus (rozdzielczość, szczegółowość).

Czy moglbys podzielic sie konstrukcja takiego bufora? Czy sa jakies gotowce? Z gory dziekuje:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

Może zależy to od tego co masz zainstalowane na tej karcie. Ja sprawdzałem tylko Volumio i Moode Audio

i LAN startuje od razu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

<br />Czy moglbys podzielic sie konstrukcja takiego bufora? Czy sa jakies gotowce? Z gory dziekuje:) <br />

Buforek jest bardzo prosty

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

na razie zrobiłem go na podwójnym układzie NE5532, więcej zachodu jest z zasilaczem +/- 5V.
