Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[Pseudodrummer]

4 minuty temu, Daniel_68412 napisał:

Podejrzewam że pieniądze kosmos, jak SE to projekt Steph na trafach z jakiejś manufaktury specjalnie pod KT120. Tanio nie będzie ale przynajmniej wiadomo że cena jest funkcja wartości a nie wyobraźni marzyciela.

Swoją drogą nieźle cyrki są żeby dostać kt120 które spełniają specyfikację.

Nie mam zamiaru broń Boże kupowac.
Oceniam to jako skok.No może próbny balon.
Na kasę.

[Grzegorz7]

33 minuty temu, rangefinder napisał:

Rezystor ma na celu

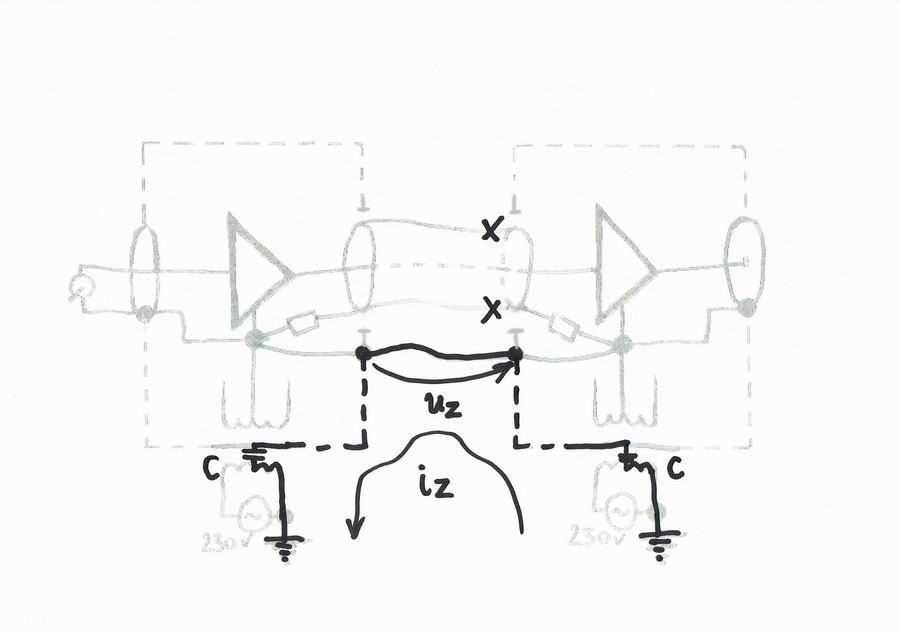

Tu są dwa rysunki z tamtego wątku. Pierwszy przedstawia przepływ prądu zakłóceń na skutek podłączenia dwóch urządzeń w gniazdka sieci zasilającej i niedoskonałość transformatorów zasilających (zasilaczy). Zakłada się tu nieszczelność transformatora sieciowego; poprzez pojemność miedzy uzwojeniami przenikają te prądy zakłócające z sieci.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

We wspomnianym wątku wyjaśnione jest jak powstaje i dodaje się do sygnału uz (napięcie zakłóceń).

Można to nazwać pętlą masy ale nie przywiązywałbym się do nazewnictwa. W tych rozważaniach nie mówimy o przepływie sygnału przez tę szkodliwą gałąź a to jest clou "pętli mas". Upraszczamy zjawisko tylko do przepływu prądu zakłóceń na skutek "asymetrii" zasilaczy i indukowania się prądu zakłóceń nawet gdy oba urządzenia zasilane są z jednego gniazdka.

Jak widać struktura sieci zasilającej nie ma tu żadnego znaczenia.

Tu zastosowano wspomniane rezystory:

Tu oprócz rezystora/ów dodano dodatkowy przewód łączący oba urządzenia.

Teraz widać, że prąd zakłóceń płynący w przewodzie "zimnym" (tu: ekranie) będzie tyleż razy mniejszy ile razy mniejsza będzie rezystancja przewodu łączącego oba urządzenia w stosunku do rezystancji przewodu zimnego (ekranu) plus wartość dodanych rezystorów. W praktyce rezystancja to około 10omów a przewód łączący (łącznie z zaciskami na tyle obudowy) to poniżej 0,1oma. Już widać, ze minimalizuje to napięcia zakłóceń przynajmniej o 40dB.





Teraz niech każden jeden zajrzy na tył swoich klocków. I zapewne nie znajdzie tam żadnych złączy do połączeń o których wspomniałem. Jednocześnie z rzadka ale bywają stosowane wspomniane rezystory włączone w różny sposób. W większości przypadków to jedynie wydmuszka...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Godzinę temu, rangefinder napisał:

Moje pytanie dotyczy zagadnienia czy obwód PE nie stanowi "masy o większym potencjale (wartości)"? Jeżeli tak, to czy podpięcie obudowy pod PE nie da lepszych efektów, gdyż ekran będzie silniejszy?

Jeśli PE jest rzeczywiście (blisko) uziemiony i połączony z wszystkim co przewodzi w otoczeniu to tworzy pewnego rodzaju płaszcz ekranujący. Może bez znaczenia dla audio ale dla krótkofalowców już tak...

Natomiast stosowanie wspomnianych rezystorów nie może w żaden sposób wpływać na działanie zabezpieczeń różnicowych i w ogóle na bezpieczeństwo. Bo niby jak. Może mówimy o różnych zjawiskach...?

Edytowane 4 Listopada 2023 przez Grzegorz7

[terminus]

W dniu 3.11.2023 o 13:44, jar1 napisał:

raczej nanohenry.  Pewno litera G określa zakres

Ale to wszystko jest już jakaś staroć. 😉

Jeśli nanohenry, to by podana była ich wartość, co przy kondensatorach jest nie spotykane. Zamiast np. 2% pisałbyś G, albo zamiast 0,5 nH - G?



Edytowane 4 Listopada 2023 przez terminus

[kajfux]

Czy któryś z Kolegów mógłby mi wyjaśnić jak to możliwe, a mianowicie, do tej pory słuchałem muzyki z małego desktopa z zainstalowanym Libreelec czyli Kodi, a na nim Tidal, podłączony poprzez kabel usb do daca, i zamiennie do dwóch wzmacniaczy diy, i oczywiście kolumny.
Jak dla mnie grało to zadawalająco, lecz dźwięk był lekko przytłumiony, myślałem że oba wzmacniacze nie mogą grać identycznie, bo są zgoła inne, klasa D i lampa, więc winowajcy szukałem w dacu i w kolumnach.
Zmiana daca, opampów nic nie dała, więc zaczołem zmieniać kolumny, na trzeciej parze poprzestałem, bo dźwięk nadal był przytłumiony, stwierdziłem że takie już chyba moje kulawe szczęście, i nie mogę trafić na takie "jasno" grające.
Ale ostatnio wyciągnąłem z szuflady Raspberry pi 4, które używałem jako generator wzorów przy kalibracji tv, i postanowiłem na nim zainstalować Libreelec, i całą resztę tak jak miałem na pc.
Po włączeniu muzyki, okazało się że brzmi o wiele "jaśniej" i bardziej przestrzennie, jak to możliwe, zawsze myślałem że plik cyfrowy nie ważne z jakiego urządzenia, dekodowany przez ten sam dac i dalej grany przez ten sam wzmacniacz i kolumny, będzie zawsze brzmiał identycznie, a tu taka niespodzianka.

Wysłane z mojego Mi 9T Pro przy użyciu Tapatalka

[Daniel_68412]

40 minutes ago, kajfux said:

Czy któryś z Kolegów mógłby mi wyjaśnić jak to możliwe

+ Reszta zjawisk psycho typu autosugestia i taka zasada że jak sami coś zrobimy to to coś wydaje się lepsze niż jest obiektywnie

[kajfux]

+ Reszta zjawisk psycho typu autosugestia i taka zasada że jak sami coś zrobimy to to coś wydaje się lepsze niż jest obiektywnie

Autosugestia, raczej nie, nie jestem z tych co słyszą kable , bezpieczniki, i różne inne, jak napisałem, zmieniłem daca i trzy pary kolumn i różnicy nie słyszałem, a, jeszcze opampy w dacu, zmiany pc na Raspberry dokonałem tylko dlatego, że przy cichym słuchaniu muzyki, słyszałem wentylatorek z pc, a malina może działać z pasywnym chłodzeniem.

Wysłane z mojego Mi 9T Pro przy użyciu Tapatalka

[terminus]

23 godziny temu, kajfux napisał:

Autosugestia, raczej nie, nie jestem z tych co słyszą kable , bezpieczniki, i różne inne,

Nie można wszystkich wrzucać do jednego garnka, ja słyszę różnice w "kablach", bezpiecznikach i innych różnych - nie.

Op - ampy - to jest dopiero różnorodność dźwięku. Wzmacniacze - każda kolejna konstrukcja DIY zdejmowała coraz więcej koca.

Na w/w przypadłości polecam posłuchać przez tydzień na 1 zestawie, potem tydzień na innym. I wrócić do poprzedniego.

A najlepiej słuchać na tym, co się akurat podoba. Jak zbrzydnie - zmienić.



[kajfux]

Nie można wszystkich wrzucać do jednego garnka, ja słyszę różnice w "kablach", bezpiecznikach i innych różnych - nie.
Op - ampy - to jest dopiero różnorodność dźwięku. Wzmacniacze - każda kolejna konstrukcja DIY zdejmowała coraz więcej koca.
Na w/w przypadłości polecam posłuchać przez tydzień na 1 zestawie, potem tydzień na innym. I wrócić do poprzedniego.
A najlepiej słuchać na tym, co się akurat podoba. Jak zbrzydnie - zmienić.


Ja nie twierdzę że różnic nie ma, poprostu należę do tych nieszczęśliwych, a może szczęśliwych którzy tych różnic nie słyszą, tak samo jak nie widzę różnicy pomiędzy stałymi 30fps a 60fps w obrazie.
Dlatego jeśli już coś usłyszę, to raczej nie autosugestia.

Wysłane z mojego Mi 9T Pro przy użyciu Tapatalka

[Daniel_68412]

3 minutes ago, kajfux said:

Ja nie twierdzę że różnic nie ma, poprostu należę do tych nieszczęśliwych, a może szczęśliwych którzy tych różnic nie słyszą, tak samo jak nie widzę różnicy pomiędzy stałymi 30fps a 60fps w obrazie.
Dlatego jeśli już coś usłyszę, to raczej nie autosugestia.

zatem wychodzi, że malina lepiej gada z dac z jakiegoś powodu - sterowniki, ustawienia strumienia

w przypadku pcm1794 była spora słyszalna różnica między 44.1 a 192,4... jak słuchałem na słuchawkach pod linuxem

[Grzegorz7]

8 godzin temu, kajfux napisał:

nie widzę różnicy pomiędzy stałymi 30fps a 60fps w obrazie.

Zobaczysz, zobaczysz... To tylko kwestia dynamiki zmian scen. Nawet 120 i wyżej Hz widać (sport, gry,...). Oczywiście pozostaje kwestia sygnału. Chyba, że stały oznacza statyczny obraz; wówczas rzeczywiście niby co miałoby się zmienić...

W audio jest absolutnie podobnie. Jak ktoś łoi z maksymalnymi mocami jakieś rytmiczne szybkie kawałki, pełne transientów, to słychać zasilanie... Natomiast te wszystkie kwieciste opowieści złotouchych to ich fantasmagorie. Nie rozróżniają szkodliwych artefaktów od sygnału...

8 godzin temu, Daniel_68412 napisał:

zatem wychodzi, że malina lepiej gada z dac z jakiegoś powodu - sterowniki, ustawienia strumienia

Ostatnio u kogoś słuchałem czegoś takiego cyfrowego. Z niektórymi źródłami grało to obrzydliwie; jakieś pętle mas, intermodulacja gdzieś po drodze,... Gospodarz bredził jak to zwykło się robi ć tu na Forum o jakiejś przestrzeni, czarnym tle,... Ludzie bywa, nie odróżniają muzyki od zakłóceń. Szukajcie przyczyn w masach, połączeniach, poziomach sygnału,...

[Daniel_68412]

7 minutes ago, Grzegorz7 said:

Szukajcie przyczyn w masach, połączeniach, poziomach sygnału,...

tda1541 na 96khz ma jakieś zniekształcenie widoczne na 6khz a na 88,2khz nie (fft), wszystko to samo

cyfrówka też ma swoje problemy

[mirfak]

Planuję wymienić 4 kondensatory elektrolityczne 22uF/50V, które znajdują się w torze audio starego magnetofonu. Pytanie: czy Jantzen MKT Z-Cap 22uF/100V będzie lepszy od każdego innego elektrolitycznego?
Jeśli nie, to co polecacie (mało miejsca)?


Wysłane z Commodore 64

[terminus]

Jeśli stare nie trzymają parametrów, to wymień na nowe. MKT o tych parametrach będą 20 razy większe

i tyle samo razy więcej będą łapać zakłóceń - jak antena. Tym bardziej, że raczej nie będą zwijane - mógłbyś

dać zewnętrzną okładzinę do mniejszej impedancji, czy masy; współczesne warstwowe nie dają takiej możliwości.

[Mikha'el]

Czy orientuje się ktoś może kto produkuje transformatory dla Helion Power Studio?

[Mikha'el]

Potrzebuję taką wtyczkę tylko na 5 pinów ( pin 0.6mm ). Czy mógłby ktoś podpowiedzieć jaki to jest system połączenia bo dla mnie to jak szukanie igły w stogu siana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Listopada 2023 przez Mikha'el
korekta

[mirfak]

Czym czyścicie wałki dociskowe w magnetofonach?


Wysłane z Commodore 64

[jarekb]

1 godzinę temu, Mikha'el napisał:

Potrzebuję taką wtyczkę tylko na 5 pinów ( pin 0.6mm ). Czy mógłby ktoś podpowiedzieć jaki to jest system połączenia bo dla mnie to jak szukanie igły w stogu siana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

chyba coś z takich tyko w innym plastiku ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

3 godziny temu, Mikha'el napisał:

aki to jest system połączenia

Szukaj: GoldPin

[Ricambi]

W dniu 18.11.2023 o 19:35, mirfak napisał:

Planuję wymienić 4 kondensatory elektrolityczne 22uF/50V, które znajdują się w torze audio starego magnetofonu. Pytanie: czy Jantzen MKT Z-Cap 22uF/100V będzie lepszy od każdego innego elektrolitycznego?
Jeśli nie, to co polecacie (mało miejsca)?


Wysłane z Commodore 64

Wima MKS2, daj dwa równolegle po 10 uF lub bipolrara ES.

[mirfak]

Co to jest bipolar ES? Tzn. bipolar, to wiem ale „ES”?


Wysłane z Commodore 64

[1Ender]

Jak można bez szkody dla lampy elektronowej opisać bańkę przy startych napisach?

Naklejka, foliopis, czy może jeszcze coś innego?

Edytowane 20 Listopada 2023 przez 1Ender

[Daniel_68412]

3 minutes ago, 1Ender said:

Jak można bez szkody dla lampy elektronowej opisać bańkę przy startych napisach?

marker odporny na temp?

[mirfak]

Jak można bez szkody dla lampy elektronowej opisać bańkę przy startych napisach?
Naklejka, foliopis, czy może jeszcze coś innego?

Ja kiedyś używałem lakieru w czymś ala pisak. Kupiłem w Netto. Nie ma żadnych skutków ubocznych.


Wysłane z Commodore 64

[manieq]

Godzinę temu, mirfak napisał:

Co to jest bipolar ES? Tzn. bipolar, to wiem ale „ES”?


Wysłane z Commodore 64

Zapewne chodzi o Nichicon Muse ES.

[mirfak]

Teraz wszystko jasne mam Muse KZ (chyba), ale one są unipolarne.


Wysłane z Commodore 64

[Ricambi]

6 godzin temu, mirfak napisał:

Co to jest bipolar ES? Tzn. bipolar, to wiem ale „ES”?


Wysłane z Commodore 64

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



3 godziny temu, mirfak napisał:

Teraz wszystko jasne mam Muse KZ (chyba), ale one są unipolarne.


Wysłane z Commodore 64

3 godziny temu, mirfak napisał:

Teraz wszystko jasne mam Muse KZ (chyba), ale one są unipolarne.


Wysłane z Commodore 64

Dla elektrolitów szeregowo w torze audio czy innym należy stosować kondensatory unipolarne lub bipolarne, tam gdzie są spolaryzowane napięciem stałym. Tam gdzie takiej polaryzacji nie ma należy stosować wyłącznie kondensatory bipolarne. Stosowanie unipolarnych bez polaryzacji DC wnosi zniekształcenia o rząd wielkości większe. W obu przypadkach bipolarne wnoszą mniejsze zniekształcenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Listopada 2023 przez Ricambi

[mirfak]

W oryginale są unipolarne. Zakupiłem już Wimy. Dzięki za pomoc.


Wysłane z Commodore 64

[terminus]

50 minut temu, Ricambi napisał:

Stosowanie unipolarnych bez polaryzacji DC wnosi zniekształcenia o rząd wielkości większe. W obu przypadkach bipolarne wnoszą mniejsze zniekształcenia.

O, a skąd ta wiedza? Źródła, pomiary?

[Ricambi]

26 minut temu, terminus napisał:

O, a skąd ta wiedza? Źródła, pomiary?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  Brałeś w nim udział.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Listopada 2023 przez Ricambi
