Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[FERB]

44 minuty temu, przemak napisał:

Jak ktoś ma multimetr to wiadomo. Ale z pytania wynika, że nie 😉

Ma multimetr, kręcić gałą też potrafi, jeno to wersja na przekaznikdch, i coś mu nic nie wskazał. PS. Do prądu włączone, multimetr również uruchomiony. Za chwilę wypnie z systemu i weźmie na warstat...tylko kawę dopije:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

Godzinę temu, przemak napisał:

Jak ktoś ma multimetr to wiadomo. Ale z pytania wynika, że nie 😉

Minimalna impedancja będzie równa wartości stałego rezystora wejściowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

55 minut temu, Ricambi napisał:

Minimalna impedancja będzie równa wartości stałego rezystora wejściowego.

...jak widać - multimetr nie był potrzebny:)
Tak - mają rację Koledzy - minimalna impedancja to wartość rezystora stałego. Zajęcia warsztatowe to potwierdziły. Metodologia pomiaru szafkowego była niewłaściwa.

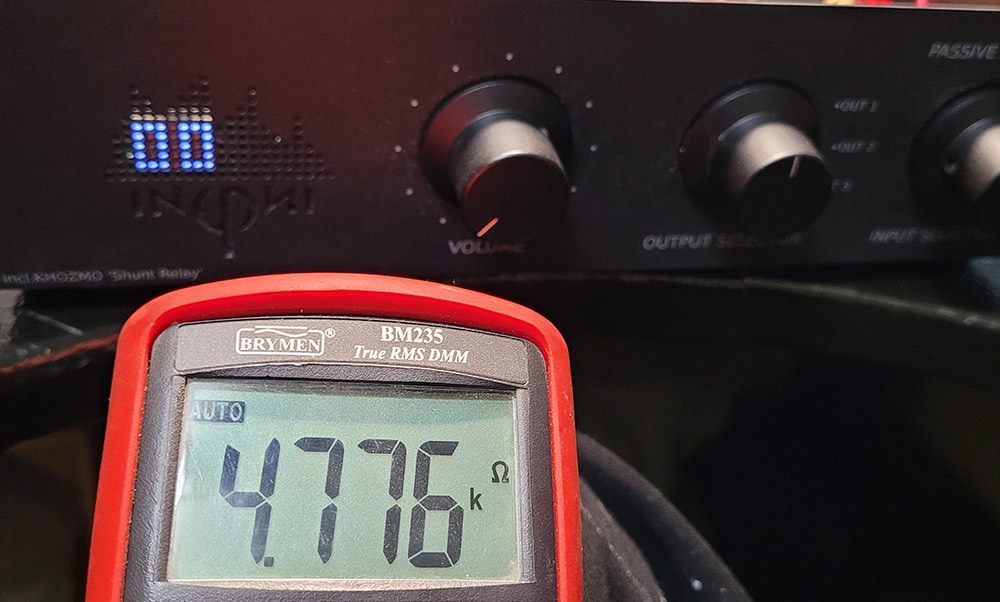

Rezystor stały ma wartość ~4,776k i przy poziomie "0" taką pokazał multimetr. Wartość maksymalna (63 kroki ma drabinka) to 510,3k. Wartość, przy której najczęściej słucham to 5,490k.
Zaznaczę, że nominalnie drabinka ma rezystor stały 10k, aktualnie mam inny.

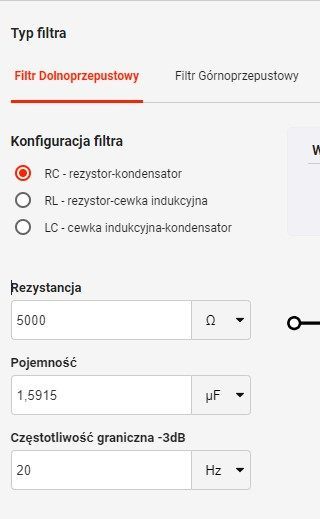

Wstawiając to do kalkulatora wniosek jest taki, że przy 5k impedancji wejściowej i założeniu, iż częstotliwość graniczna to 20Hz -3dB, pojemność kondensatora musi mieć 1,6 uF. Idąc dalej przy wartości impedancji 10k i podniesieniu częstotliwości granicznej do 30Hz wartość kondensatora można zmniejszyć do ~0,53uF.
Proszę o sugestie jaką wartość częstotliwości granicznej należy przyjąć, i czy tok rozumowania jak wyżej wyoślony jest prawidłowy.

Dzięki za pomoc!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

M iej więcej tak, ale to bez zapasu. Z zapasem to 10x więcej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

12 minut temu, przemak napisał:

M iej więcej tak, ale to bez zapasu. Z zapasem to 10x więcej.

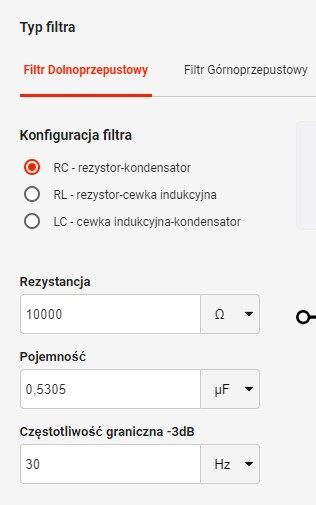

Duży zapas. Czyli sugerujesz dla 10k 30Hz-3dB 5,6uF?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

31 minut temu, FERB napisał:

Wstawiając to do kalkulatora wniosek jest taki, że przy 5k impedancji wejściowej i założeniu, iż częstotliwość graniczna to 20Hz -3dB, pojemność kondensatora musi mieć 1,6 uF.

Takie wyliczenia oznaczają, że dla 20Hz ten kondensator ma reaktancję 5k, a dla 40 Hz 2,5k. Czyli płacisz miljony za drabinkę oraz  rodzaj/typ kondensatora, za to olewasz jego wartość i jej wpływ 😉

Oczywiście bez przesady, ale... już przesadziłeś 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

No i spotkała się wiedza tajemna z mózgiem niedoszkolonego humanisty. Widzę dłuuugi kij, zamiast marchewki.
Po mojemu napisz proszę, czy ta szklanka z załącznika będzie do połowy pusta, czy może do połowy pełna:)
Tak, by mi bas Big Water ładnie wybrzmiewał!
_(wybacz:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

Godzinę temu, FERB napisał:

można zmniejszyć do ~0,53uF.

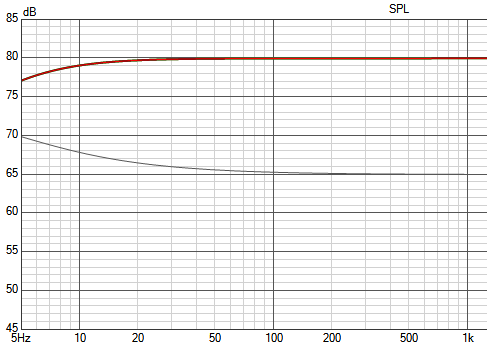

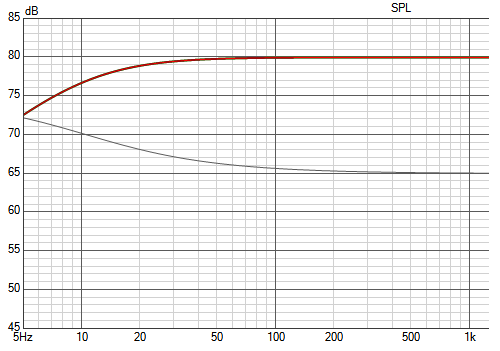

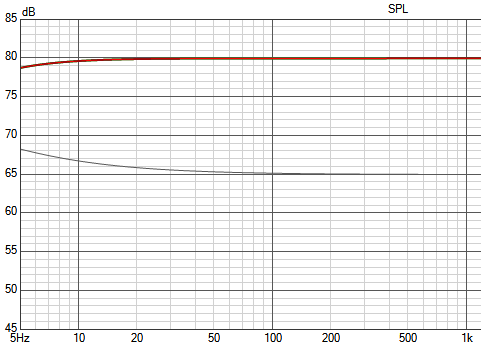

Poniżej wklejam wykresy filtrowania dla 0.53, 1.5 i 3.3 uF. Szara linia to faza.

PS. Wrzuciłem jeszcze z 5.6 uF.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Stycznia przez Ricambi

[przemak]

17 minut temu, FERB napisał:

No i spotkała się wiedza tajemna z mózgiem niedoszkolonego humanisty. Widzę dłuuugi kij, zamiast marchewki.
Po mojemu napisz proszę, czy ta szklanka z załącznika będzie do połowy pusta, czy może do połowy pełna:)
Tak, by mi bas Big Water ładnie wybrzmiewał!
_(wybacz:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Spoko, najlepsza płyta bluesowa w Wielkopolsce, można lubić 😉

Bas na niej był nagrywany przez najprostsze urządzenia, żeby w torze tam chociaż wima była, to by był cud - wiem, co wkładam 😉

Powyżej masz wykresy pasma - jak widać częstotliwość graniczna to już jest punkt, którego nie chcemy osiągać. Warto sobie zostawić zapas, bo nie po to walczymy (sensownie czy nie, wszystko jedno) o jak najlepszą jakość, żeby potem ciąć 3dB tej "jakości". Faza mniej istotna jest, i tak zestawy głośnikowe w tym zakresie ją okrutnie kaszanią.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

11 minut temu, Ricambi napisał:

Poniżej wklejam wykresy filtrowania dla 0.53, 1.5 i 3.3 uF. Szara linia to faza.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ok. Czuję się nieco zagubiony zgodnie z tytułem wątku, ale widzę na wykresach, jak zmniejsza się spadek wzmocnienia dla niskich częstotliwości wraz ze wzrostem pojemności. Ta zmiana jest widoczna aż do 100Hz. Domyślam się, że wykres "fazy" powinien być możliwie płaski.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

27 minut temu, przemak napisał:

Spoko, najlepsza płyta bluesowa w Wielkopolsce, można lubić 😉

Bas na niej był nagrywany przez najprostsze urządzenia, żeby w torze tam chociaż wima była, to by był cud - wiem, co wkładam 😉

Powyżej masz wykresy pasma - jak widać częstotliwość graniczna to już jest punkt, którego nie chcemy osiągać. Warto sobie zostawić zapas, bo nie po to walczymy (sensownie czy nie, wszystko jedno) o jak najlepszą jakość, żeby potem ciąć 3dB tej "jakości". Faza mniej istotna jest, i tak zestawy głośnikowe w tym zakresie ją okrutnie kaszanią.

No, moje klimaty, ostatnio bardzo,  bodaj u Chojnackiego Was słyszałem. Rozmowa była itepe.
Ok, w temacie - super mi to wyjaśniliście. Bardzo dziękuję za głos i pomoc!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

2 godziny temu, FERB napisał:

Ok. Czuję się nieco zagubiony zgodnie z tytułem wątku, ale widzę na wykresach, jak zmniejsza się spadek wzmocnienia dla niskich częstotliwości wraz ze wzrostem pojemności. Ta zmiana jest widoczna aż do 100Hz. Domyślam się, że wykres "fazy" powinien być możliwie płaski.

Generalnie te nomogramy, tabelki czy wzór "dwa pi er ce" to są wzory na częstotliwość graniczną filtra. Więc gdy konstruujemy filtr, to ok, ale w tym przypadku raczej nie 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krolewicz]

Czy ktoś może wyjaśnić czym się różnią poszczególne kondy mkp miflexa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


że na różne napięcia to widzę, a poza tym?

ze strony producenta nie umiem wywnioskować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Wszystkie są z folii polipropylenowej. O jej walorach można poczytać w sieci.

Folia jest różnej grubości. Z tego atrybutu wynikają pośrednio dopuszczalne napięcia pracy.

Okładziny bywają napylone oraz nawijane z folii metalowej. Napylone zazwyczaj są srebrne. Folia najczęściej bywa miedziana, aluminiowa...

Wyprowadzenia bywają lutowane krawędziowo lub wtykane w strukturę zwoju. Te krawędziowe są zwyczajnie lutowane i o bardzo małej indukcyjności. Te "wtykane" mają znaczną indukcyjność rozproszoną. Zazwyczaj są o okładzinach z folii.

Jak widać jedne są prostokątne, inne walcowe. Nie oznacza to, ze prostokątne są zawsze krawędziowymi (sprasowane prostokątne warstwy folii izolacyjnej z napylonymi elektrodami). Jak rozwali się taki prostopadłościenny kubek to często widać tam zwijany, acz niesymetrycznie kondensator.

Nie wiem czy zrozumiale napisałem z tymi krawędziowymi i wpuszczanymi. Jakby było potrzeba to bym wrzucił fotki...

Oczywiście producent może robić różne sztuczki marketingowe; kształt, kolor,... Nie warto się zwieść.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia przez Grzegorz7

[Mikha'el]

Jakie może być ( na jałowo ) napięcie na uzwojeniu wtórnym jak na schemacie za mostkiem prostowniczym na kostkach wzmcn. jest 57.6V ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

X razy pierwiastek z dwa = 57.6V

X= 57.6V podzielić przez pierwiastek z dwa

X = około 40,7V AC

weź pod uwagę napięcie w gniazdu jakie masz (czy masz osiągniete - lub przekroczone - napięcie nominalne na pierwotnym); trafo może mieć okolice 40V-41V AC na wtórnym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Stycznia przez kramyeu

[Mikha'el]

Jaki bezpiecznik dać do konwertera przed trafo 50W  230v/100v ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[VM]

Wychodzi 217mA, dał bym 200mA zwłoczny (T). Jeśli trafo dobrane z uczciwym zapisem, a nie po bandzie.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

44 minuty temu, VM napisał:

Wychodzi 217mA, dał bym 200mA zwłoczny (T). Jeśli trafo dobrane z uczciwym zapisem, a nie po bandzie.





Zamówiłem w Trafber. Do tego konwertera będzie podłączony tylko DAC o mocy 12W. Zanim włożę to trafo do jakiejś obudowy to czy mogę tymczasowo użyć angielskiej wtyczki z bezpiecznikiem do podłączenia do sieci?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

A co ma wspólnego włożenie z wtyczką?

Jak mieszkasz w Anglii to natywnie angielska wtyczka. W Polsce i UE musisz stosować przejściówki.

Jak najbardziej wykorzystać gniazdo bezpiecznikowe we wtyczce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Godzinę temu, Grzegorz7 napisał:

A co ma wspólnego włożenie z wtyczką?

Jak mieszkasz w Anglii to natywnie angielska wtyczka. W Polsce i UE musisz stosować przejściówki.

Jak najbardziej wykorzystać gniazdo bezpiecznikowe we wtyczce.

Tyle wspólnego, że nie mam jeszcze obudowy z gniazdem bezpiecznika, a nawinął mi się pod rękę kabel z angielską  wtyczką to se myśle, że może się nada.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Czy transformator zasilający powinien być nawinięty drutem, a co jak jest nawinięty linką?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Linka jest pewnie wyprowadzeniem od drutu nawojowego. Nie spotkałem transformatora nawiniętego linką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

9 minut temu, kramyeu napisał:

Linka jest pewnie wyprowadzeniem od drutu nawojowego. Nie spotkałem transformatora nawiniętego linką.

Trafo jest zalane w kubku i z tej czarnej masy wychodzą linki tzn. że są w środku dolutowane do drutu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Teraz, Mikha'el napisał:

Trafo jest zalane w kubku i z tej czarnej masy wychodzą linki tzn. że są w środku dolutowane do drutu?

Tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Teraz, kramyeu napisał:

Tak

Ale jak to tak można dolutowywac to nie lepiej jest wyprowadzić druty tylko jakieś luty jeszcze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Właśnie linka jest lepsza, bo drut może pęknąć. Niedawno była dyskusja jak to firma Toroidy wyprowadza cienkim drutem (też takie dostałem) w nowych wypustach.

Drut może ulecieć przy testowaniu położenia a linka jest trwalsza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Stycznia przez kramyeu

[Grzegorz7]

Transformatory impulsowe przetwornic są nawijane linką. Nazywa się ją licą; redukuje zmniejszanie się efektywnego przekroju przewodu związanego ze zjawiskiem naskórkowości.

W transformatorach na niskie częstotliwości stosuje się drut. W lepszych wykonaniach wysokoenergetycznych stosuje się przekroje prostokątne drutu (lepsze wypełnienie światła uzwojenia).

28 minut temu, kramyeu napisał:

Nie spotkałem transformatora nawiniętego linką.

Ja nawijam linką z powodów prozaicznych; jak dowijam uzwojenia o niewielkiej liczbie zwojów nie ściągając rdzenia, itd... a mam miejsce... No i trafa impulsowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mone]

Jak już jesteśmy przy transformatorach to chciałbym o coś zapytać. Podchodzi pod Voodoo.

Jak to jest z transformatorami i zasilaniem wielu urządzeń. Czy można zasilić np. PreAMP, DAC, Buffor, OPAMP stosując jeden transformator? Można, ale jak wygląda sytuacja gdy każde wymienione urządzenie posiada własny zasilacz.

Mostek, kondensatory, stabilizatory.

Czy można zasilić je podłączając z transformatora wyprowadzenia AC czy jedynym rozwiązaniem jest porządny zasilacz

Mostek, kondensatory, stabilizatory i dopiero zasilić postrzegalne urządzenia już napięciem DC.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Lepiej osobno ale w praktyce bywa strata miejsca w obudowie; dochodzi do tego brak umiejętności radzenia sobie z przydźwiękiem/brumem = klapa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Stycznia przez kramyeu
