Czy warto zamontować wzmacniacz w klasie D dla suba?, zastanawiałeś się nad takim?

Akurat ten wzmak już miałem, czekał ponad 5 lat na użycie. Ale zasadniczo, jeśli będę robił kolejnego suba to pewnie będzie już na jakimś mostku w klasie D.

Nie wiem czy zwrociles uwage na ten ''wodoodporny'' zielony MDF, jest lekki, malo sztywny, slaby, jak sie go tnie albo frezuje to narzedzie wchodzi w niego jak w bloto, ja osobisice wole zwykly niz ten zielony. Trzeba bylo dac jakis mocniejszy material.

Zamkniety subik bedzie napewno bardzo ciekawy.

Akurat o MDFir, który jest w tym subie to mogę powiedzieć, że jest na odwrót niż piszesz :) Nie wiem do czego dokładnie był stosowany, bo to reszta płyty którą akurat kolega miał, ale jest cięższy, twardszy i dużo trudniej frezowalny niż jakikolwiek mdf, z którym pracowałem wcześniej.

Edytowane 25 Grudnia 2017 przez LuSzTi

borysgo2 · 25 Grudnia 2017

Luszti

No to widocznie mialem pecha bo zrobilem z tego zilelonego mdfu blat do pily I straszne dziadostwo mi sie trafilo.

Daj znac jak ten SS bedzie sobie radzil z korekcja.

Pozdr

Buzzer · 27 Grudnia 2017

Blat do pily to tylko sklejka.

RR Lyrae · 16 Października 2018

"Nowy dac" Audio-gd ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Października 2018 przez RR Lyrae

korkoczong · 17 Stycznia 2019

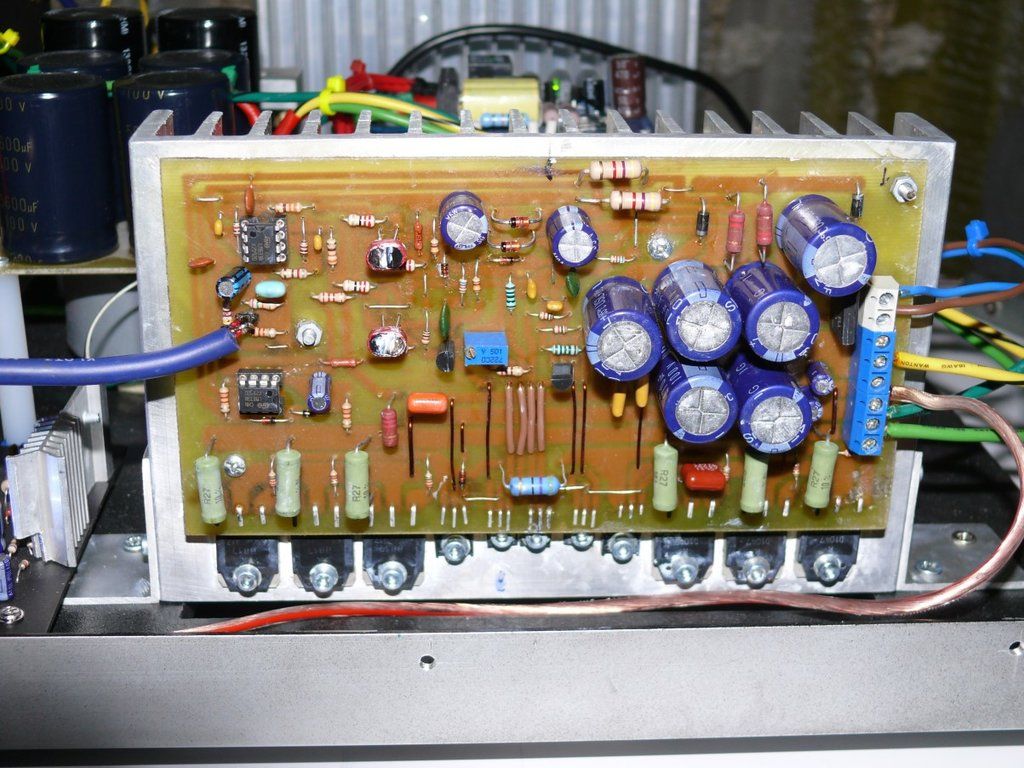

Korzystając z wolnej chwili odpaliłem zalegający w "szufladzie" wzmacniacz. Inspiracją do jego budowy były konstrukcje accu. Całkiem fajnie gra, mimo tego że zrobiony jest na częściach " z metra ciętych". Krótko: softstart prosto z Chin, włącznik na przekaźniku FS23010, brak zabezpieczenia przeciwzwarciowego, zabezpieczenie DC na MOSFETACH, transformatory zalane własnoręcznie epidianem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

robertar · 17 Stycznia 2019

6 godzin temu, korkoczong napisał:

Korzystając z wolnej chwili odpaliłem zalegający w "szufladzie" wzmacniacz.

Myślę, że przynajmniej pod radiatorami przydałoby się nawiercić w dolnej płycie montażowej otwory wentylacyjne, a następnie (jeśli jeszcze nie ma) analogiczne otwory - w górnej.

Yotomeczek · 17 Stycznia 2019

47 minut temu, robertar napisał:

Myślę, że przynajmniej pod radiatorami przydałoby się nawiercić w dolnej płycie montażowej otwory wentylacyjne, a następnie (jeśli jeszcze nie ma) analogiczne otwory - w górnej.

A najlepiej dać elektronikę do środka a radiatory na zewnątrz obudowy :)

Tak jak jest teraz radiator nie ma skąd zasysać chłodnego powietrza...

17 Stycznia 2019

ale ekranuje trafo i zasilacz i chyba to było powodem takiego układu końcówki

korkoczong · 17 Stycznia 2019

2 godziny temu, slawek.xm napisał:

ale ekranuje trafo i zasilacz i chyba to było powodem takiego układu końcówki

Tak właśnie. Chciałem elektronikę i gniazda wejściowe umieścić jak najdalej od transformatorów i oddzielić radiatorem.

5 godzin temu, robertar napisał:

Myślę, że przynajmniej pod radiatorami przydałoby się nawiercić w dolnej płycie montażowej otwory wentylacyjne, a następnie (jeśli jeszcze nie ma) analogiczne otwory - w górnej.

Końcówki nie będą narzekać na brak przeciągów ;) Jedynie rezystory R34 i R35 trochę się grzeją, nie ma miejsca na płytce żeby zastosować podwójne równoległe jak w modelu E-450. Jak zajdzie taka konieczność to zalutuję podwójne na "kanapkę".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

robertar · 18 Stycznia 2019

38 minut temu, korkoczong napisał:

Końcówki nie będą narzekać na brak przeciągów ;)

Ok, teraz to widzę. Ale myślę, że na te otwory przydałaby się jakaś siatka lub perforowana blacha. Otwory są akurat chyba w miejscu, w którym wzmacniacz chwyta się przy przenoszeniu rękoma, co może narazić na ewentualne dotknięcie gorącego radiatora.

Poza tym wydaje mi się, że obudowa jest z jakiegoś tworzywa, przez co będzie słabiej oddawać ciepło niż metalowa.

Widzę też, że otwory w radiatorach robiłeś bez gwintowania aluminium. W montażu jest to dużo prostsze ale później, w trakcie ewentualnych prac serwisowych, odkręcanie śrub jest dosyć kłopotliwe. Konieczne jest wówczas operowanie dwoma narzędziami na raz, po obu stronach radiatora. Dodatkowo, jeżeli do odkręcania nakrętki z mniejszego tranzystora będzie się używać szczypiec, to można, przez przypadek, "ukręcić" taki tranzystor.

korkoczong · 18 Stycznia 2019

7 godzin temu, robertar napisał:

Widzę też, że otwory w radiatorach robiłeś bez gwintowania aluminium.

Wszystkie otwory w radiatorach są nagwintowane, podstawa zrobiona jest ze sklejki wodoodpornej 10mm ze względu na dużą masę transformatorów.

robertar · 18 Stycznia 2019

10 minut temu, korkoczong napisał:

Wszystkie otwory w radiatorach są nagwintowane

A to ok.

Teraz widzę, że to co na tranzystorach wydało mi się być nakrętkami, to łby śrub.

robertar · 18 Stycznia 2019

2 godziny temu, korkoczong napisał:

podstawa zrobiona jest ze sklejki

Tył chyba też, nieprawdaż?

Zabudowa drewnem wzmacniacza o mocy ok. 300w nie wydaje mi się najlepszym pomysłem.

korkoczong · 19 Stycznia 2019

W dniu 18.01.2019 o 11:47, robertar napisał:

Tył chyba też, nieprawdaż

Tył to płyta MDF 8mm utwardzona rozcieńczoną żywicą epoksydową i pomalowana lakierem silikonowym do rur wydechowych.

robertar · 19 Stycznia 2019

2 godziny temu, korkoczong napisał:

Tył to płyta MDF

Czyli następny materiał drewnopochodny...

Moje zdanie na temat zastosowania tego typu materiałów konstrukcyjnych w tym wzmacniaczu już tu wyraziłem.

Yasioo · 21 Stycznia 2019

W dniu 18.01.2019 o 11:47, robertar napisał:

Tył chyba też, nieprawdaż?

Zabudowa drewnem wzmacniacza o mocy ok. 300w nie wydaje mi się najlepszym pomysłem.

Ja posiadam GM70 zbudowane w drewnie :)

Edytowane 21 Stycznia 2019 przez Yasioo

robertar · 21 Stycznia 2019

2 godziny temu, Yasioo napisał:

Ja posiadam GM70 zbudowane w drewnie :)

Edytowane 2 godziny temu przez Yasioo

Piszesz o wzmacniaczu, którego zdjęcie opublikowałeś w wątku "Wzmacniacz na GM70"?

Jeśli tak, to wydaje mi się, że drewniana obudowa sięga tylko do cokołów tych lamp. Ale fajnie by było, gdybyś wkleił aktualne zdjęcie swojego wzmacniacza.

krzysieks_2007 · 17 Lutego 2019

Dzisiejsze dłubanie.

Zasilacz do M2Techa na 2x Shunt 2.1 @Muzg i Salas.
