Salas shunt HV regulator


moltos

Recommended Posts

Witam,

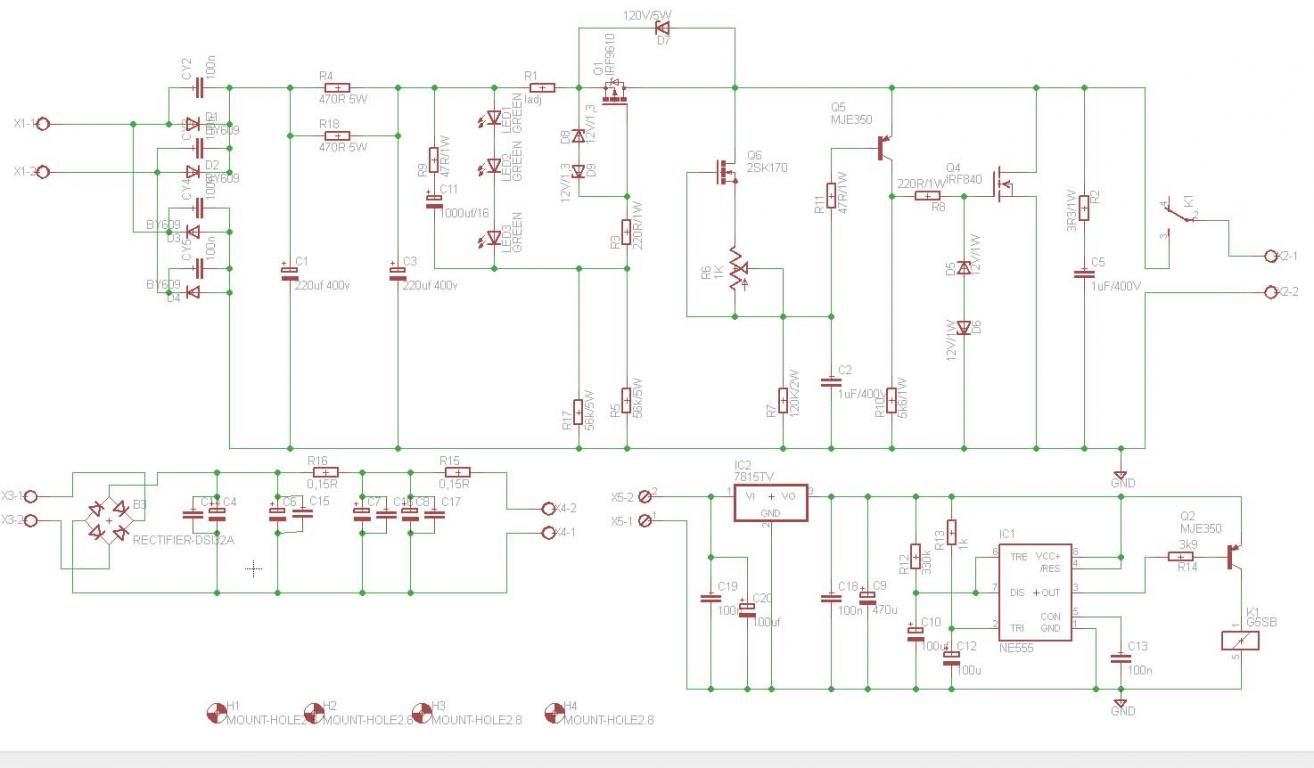

Noszę się z zamiarem wykonania zasilacza wg załączonego schematu wg Salasa. Opinie raczej pochlebne przeczytałem (w tym samego Salasa) i na dodatek jest on dość prosty w konstrukcji. Zrobiłem już w przeszłości Salasa niskonapięciowego do pre phono na 2SK170 i naprawdę efekt było słychać czyli mało brumu i szumu na wyjściu pre co nie jest takie powszechne w przedwzmacniaczach gramofonowych. Że zasilacz może dać nawet 80 mA to wiem z opisu. Ale moje potrzeby prądowe są niewielkie czyli I-Load ok.5 mA, napięcie 230-240V na wyjściu.

O takim wariancie nigdzie nie znalazłem informacji.

Stąd pytania podstawowe:

Czy I-Total = I-Shunt + I-Load ?

Jakie musi być minimalny I-shunt aby układ działał prawidłowo?

Czy I-Load może być sporo mniejszy od I-Shunt ?



Pozdrawiam

MM

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Jak chcesz , mogę podesłać ci pliki z eagle według schematu.

Zrobisz sobie "prasowankę".

Według mojej wiedzy, to Isalasa powinien być o minimum 20% większy od prądu jaki potrzebujesz do odbiornika.

JA u siebie do zasilania lampek, a potrzebuję łącznie 7 mA, ustawionego mam na 40 mA.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Może to coś pomoże.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Przekaźnik opóźnienia na wyjściu często jest powodem uszkodzenia 2SK170, rozsądniej dać go przed mostkiem prostowniczym i zyskamy jednocześnie narastające napięcie na wyjściu.



PCB - gorąco polecam podejście do PCB podobne jak pokazuje to schemat nowszej wersji



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Proszę mnie źle nie zrozumieć, nie czepiam się i nie mam zamiaru nikomu ubliżyć.



lolo234:



Więcej przypadku niż przemyślanego działania jest w tym projekcie.



Jaki prąd przewidujesz pobierać z zasilacza żarzenia?



Przyglądnij się jak podłączyłeś mostek w układzie żarzenia.

Link to comment
Share on other sites

Guest piotrektychy

(Konto usunięte)

moltos dlaczego robisz starą wersję Salasa, skoro jest nowa i łatwiejsza w regulacji, na dodatek jest do niej tutorial. Temat zasilacza jest w dziale LAMPA

Link to comment
Share on other sites

Posłuchaj Piotra - zrobiłem nową wersję, działa stabilnie od pół roku, ale podstawowa różnica to regulacja prądu i napięcia na potencjometrach montażowych, a nie poprzez dobór rezystora. Niektórzy również słyszą różnice pomiędzy tymi wersjami.

Zadziałał od pierwszego uruchomienia, osobiście (puki co ) nie doświadczyłem żadnych niedomagań opisanych w wątku. Jak chcesz mogę posłać na PW pdf do prasowanki. Płytka zgodna z oryginalnym projektem po modyfikacjach polegających na odwróceniu tranzystorów w sekcji regulacji prądowej (wszystkie trany na jednym boku) oraz dodanie CRC i diod prostowniczych.

Zasilacz potrzebuje, o ile dobrze pamiętam 20 mA "nadwyżki" czyli jak potrzebujesz 10mA ustawiasz 30....

PC+DAC PCM1795/NUDA+TELEFUNKENS600/KHOZMO+ALEPH J 2xMONO+HURRICANE=DIY

Link to comment
Share on other sites

Przekaźnik opóźnienia na wyjściu często jest powodem uszkodzenia 2SK170, rozsądniej dać go przed mostkiem prostowniczym i zyskamy jednocześnie narastające napięcie na wyjściu.



PCB - gorąco polecam podejście do PCB podobne jak pokazuje to schemat nowszej wersji



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Proszę mnie źle nie zrozumieć, nie czepiam się i nie mam zamiaru nikomu ubliżyć.



lolo234:



Więcej przypadku niż przemyślanego działania jest w tym projekcie.



Jaki prąd przewidujesz pobierać z zasilacza żarzenia?



Przyglądnij się jak podłączyłeś mostek w układzie żarzenia.



Czołem :)

W sumie to nie powinienem zamieszczać tego projektu PCB, tym bardziej że jest on zrobiony pod moje wymagania - taki max miejsca i rozstaw śrub w lampizowanym CD50, a zasilacz robiłem jakieś 3 lata temu i do tej pory ma się dobrze.



Henryk, ja nie należę do tych, co się dąsają słysząc konstruktywną krytykę :)



Przyznaję się, nie mam zbytnio podstaw teoretycznych do projektowania PCB - jestem samoukiem. Na prawdę miło mi będzie jeśli poświęciłbyś chwilkę i powiedział coś więcej op przypadkowości. Starałem się zachować kolejność połączenia węzłów jak na schemacie.



Odnośnie mostka, to jest zwalony na schemacie, ponieważ zrobiony pod D3SBA60 - taki miałem, a nie mogłem znaleźć dobrej biblioteki e eagle a projektować jej jeszcze nie umiem.



Przerwałem ręcznie masy układu zegara i salasa na PCB



Prąd żarzenia mam 1,2 A dla 6,3V, łącznie suma pojemności w żarzeniu to 15 000uf, dodatkowo połączone z masą układu przez 2x120R - symetryzacja napięcia. Nic nie brumi.



Adam

Link to comment
Share on other sites

Prąd żarzenia mam 1,2 A dla 6,3V,



Ścieżki w zasilaniu żarzenia masz o szerokości około 1,5mm co dla miedzi o standardowej grubości 35um daje nam przekrój 0,05mmkw, dla miedzi o grubości 70um dwa razy więcej, czyli 0,1mmkw ale to i tak trochę mało jak na prąd 1,2A. Jak masz miejsce, a masz, stosuj szerokie ścieżki dla obwodów prądowych.



Przyznaję się, nie mam zbytnio podstaw teoretycznych do projektowania PCB - jestem samoukiem. Na prawdę miło mi będzie jeśli poświęciłbyś chwilkę i powiedział coś więcej op przypadkowości. Starałem się zachować kolejność połączenia węzłów jak na schemacie.



Też jestem samoukiem.



Schemat pokazuje nam zasadę działania układu ale można go narysować na wiele sposobów i zawsze będzie poprawny ale dopiero jak zrozumiesz jak działa, jak się rozpływają prądy będziesz mógł zaprojektować poprawne PCB lub narysować schemat tak aby oddał on w pełni to co się w nim dzieje.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Na tym schemacie obwody prądowe - Q1 -> Q2 -> R3+R4 -> R5 -> Q3 oddzielone są od układu napięciowego którym ustalamy napięcie wyjściowe, a łączą się dopiero przy kondensatorze blisko odbiornika i na PCB powinno być podobnie. Wymieniony obwód prądowy powinien być poprowadzony grubymi ścieżkami (wiem, że lampy dużo prądu nie pobierają ale piszę ogólnie jak należy podchodzić do projektu PCB), elementy blisko siebie tak aby zamknąć obwód jak najkrócej aby ten prąd nie wałęsał się po całym PCB. Układ napięciowy może być w oddzielnym miejscu ale wszystkie elementy łączące się z masą wyjściową powinne być połączone z masą wyjściową a nie w dowolnym miejscu, gdy mamy na PCB kondensator wyjściowy to pin masowy tego kondensatora jest punktem masy wyjściowej. Podobnie ma się sprawa z elementami łączącymi się z napięciem wyjściowym.

Nie ma kompletnie znaczenia czy elementy są ładnie poukładane pod linijkę w rządku i nie ich ułożenie decyduje o tym czy dane PCB jest dobrze zaprojektowane. Prąd nie "widzi" ułożenia elementów, popłynie od minusa do plusa, bez względu czy ścieżka będzie się wiła po całym PCB czy nie. Jak rozrysujesz sobie rozpływ prądów, to będziesz wiedział jak rozmieścić elementy i poprowadzić ścieżki.



Tyle w wielkim skrócie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

moltos dlaczego robisz starą wersję Salasa, skoro jest nowa i łatwiejsza w regulacji, na dodatek jest do niej tutorial. Temat zasilacza jest w dziale LAMPA

Stara wersja jest mniej wymagająca jeśli chodzi o "komponenty" (IRF8610, IRF840, MJE350, 2SK170) a tych akurat mam pod dostatkiem. Ver 2 Salasa to DN2540, KSA1381, 2sk117GR. Nie są to elementy dość dostępne. DN 2540 zastąpiłbym np. przez BSS88, KSA1381 przez MJE350 a 2SK117GR przez 2SK170GR ale nie wiem czy to wyjdzie na zdrowie temu zasilaczowi i w rezultacie mnie. Raczej wątpię. Poza tym w wątku dotyczącym ver2 czytałem o wielu niepowodzeniach przy uruchomieniu i eksploatacji tej konstrukcji. Za duże ryzyko. Już wolę nawijać dławik 15H i pozostać przy klasyce zasilaczy lampowych tym bardziej, że o mały prąd chodzi. Dziękuje wszystkim za odpowiedzi i rady.

Link to comment
Share on other sites

...Twoja sprawa:) wszystkie półprzewodniki za wyjątkiem DN są u jednego sprzedawcy na allegro, natomiast DN W TME po 6 zł oryginalne! Jeżeli zrobisz to starannie to nie powinieneś mieć żadnych niespodzianek. Ja też naczytałem się o problemach ale nie mam żadnych, jak pisałem, a nie jestem zaawansowanym elektronikiem . ..

PC+DAC PCM1795/NUDA+TELEFUNKENS600/KHOZMO+ALEPH J 2xMONO+HURRICANE=DIY

Link to comment
Share on other sites

Guest piotrektychy

(Konto usunięte)

moltos Salas to tylko stabilizator i też wymaga na wejściu filtru np. CLC, więc cewka 15H na pewno się przyda :)



Co do awaryjności, cóż jak ktoś robi zwarcia i inne głupoty to zasilacze pają, a później pojawiają się wpisy o awaryjności, ale dlaczego tak się stało to już jest pomijane milczeniem. Nie raz na pw dostawałem mail, który tranzystor padł ? a co ja wróżka... , a dalej pisze gościu - bo wyłączyłem, zacząłem coś tam robić, a okazało się że kondy były jeszcze naładowane i zasilacz padł. Ja mam 6 salasów pracujących w różnym sprzęcie i nie narzekam na ich awaryjność, ale każdy robi co mu pasuje.

Link to comment
Share on other sites

  • 1 month later...

Witam ponownie,



Po długiej "chwili" przemyśleń podjąłem decyzję o zrobieniu ver2 zasilacza. Mam już wszystkie elementy. Pobór prądu anodowego to nie więcej jak 10 mA czyli w sumie zasilacz anodowy połknie 30 mA. Niestety w tej chwili trafo (z Toroidy) mam na 190 V/ 50 mA anodowego i 8V/2A żarzenia. Razem daje to ok. 25VA. Producent deklaruje moc 30VA. Rzeczywisty prąd żarzenia będzie jednak mniejszy czyli tak ok. 1A. Ale mam obawy czy uzwojenie anodowe nie będzie "lekko" zwarte prądem 30 mA. Czy nadwyżka 20 mA będzie wystarczająca dla poprawnej pracy zasilacza?



MM

Link to comment
Share on other sites

Witam ponownie,



Po długiej "chwili" przemyśleń podjąłem decyzję o zrobieniu ver2 zasilacza. Mam już wszystkie elementy. Pobór prądu anodowego to nie więcej jak 10 mA czyli w sumie zasilacz anodowy połknie 30 mA. Niestety w tej chwili trafo (z Toroidy) mam na 190 V/ 50 mA anodowego i 8V/2A żarzenia. Razem daje to ok. 25VA. Producent deklaruje moc 30VA. Rzeczywisty prąd żarzenia będzie jednak mniejszy czyli tak ok. 1A. Ale mam obawy czy uzwojenie anodowe nie będzie "lekko" zwarte prądem 30 mA. Czy nadwyżka 20 mA będzie wystarczająca dla poprawnej pracy zasilacza?



MM



Skąd masz płytki ?



Artur

Link to comment
Share on other sites

Skąd masz płytki ?

Płytkę zrobiłem malując ręcznie ścieżki na podstawie tajlandzkiego projektu:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ale i tak musiałem zmienić rozmieszczenie elementów bo mam trochę dłuższe radiatory.

Link to comment
Share on other sites
