PCM2702 karta muzyczna USB

[skrzypek]

jest wiele osób które są dobre i mogłyby dużo dodać ale pewnie myślą - nie warto ;)



jak widzę temat z pcm2702 to oczy mi sie swieca, chociaż nigdy nie mialem stycznosci ze specjalistyczna karta dzwiekowa



jak mozna bedzie to zamiesc jakis schemacik, moze ktos cos jeszcze wniesie, jak bedzie plytka to bede chetny :)

[skrzypek]

przepraszam za podwojny wpis ale bylem przekonany (krew mnie zalala) jak pojawil sie pusty ekran po pierwszym wpisie i popelnilem podobny kolejny

[olekbiker]

Jestem zainteresowany płytką (chetnie wezmę jedna sztukę). Mam jednak pytanie- jaki jest sumaryczny koszt pozostałych elementów? Ktoś wie?

[NaLeSnick]

Wydaje mi sie ze tak okolo 60-80zl lacznie z zasilaczem

[tomek__w]

> msfalcon

Jeżeli koszt płytki rzeczywiście wyjdzie okolo 15 zł za sztukę to wezme 2 sztuki

[msfalcon]

Schemat i płytka jest zamieszczony kilka wpisów wyżej. Schemat co prawda mało czytelny, ale tutaj nie da się większego umieścić (napisz do mnie to wyślę mail’em duży). Zmiana dot. wyprowadzeń tranzystorów, więc jest raczej minimalna (zamiana połączeń 2 ścieżek do tranzystora). W sekcji zasilania prawdopodobnie nie będzie żadnych zmian, bo ci forumowicze, którzy do mnie napisali deklarują raczej chęć zasilania takiego jak aktualnie jest (w tym i ja:) ), chyba, że jednak będzie ktoś nalegał. A miałaby ona polegać tylko na tym, by dodać miejsce na płytce na stabilizator +5V, do zasilania PCM części analogowej z napięcia +15V, oraz dodanie miejsca na 2 diody, do zasilania części cyfrowej z napięcia +5V (rozwiązanie analogiczne jak w schemacie z elektroniki praktycznej). Prawdopodobnie jutro dokonam wspomnianej poprawki, to zamieszczę jeszcze raz płytkę na forum, choć praktycznie będzie taka sama:). Aha, planuję oddać projekt do zakładu w środę (długi weekend), jeżeli będzie zainteresowanie na conajmniej 20 sztuk (aktualnie jest 15). Natomiast termin realizacji – około tygodnia.

skrzypek – jeśli jesteś zainteresowany potwierdź na mail’a

olekbiker – także proszę o potwierdzenie na mail’a.

Pozdrawiam.

[Irex]

Witam, ma ktoś namiary na PCM2702 czy w naszym kochanym kraju da się skołować ten jakże chwalony układ ??



Pozdrawiam

Irex

[kafka]

Mam kilka wolnych układów PCM2702 i PCM2906 i z wielką chęcią wymieniłbym je na LM3875TF.

[Irex]

Hmm chyba też byłbym chętny na 1 PCB tylko nie wiem czy fundusze pozwolą... pasowało by jeszcze od Kafki kupić jednego PCM-a w takim razie... Swoje zapotrzebowanie postaram się potwierdzić w najbliższym czasie.



Pozdrawiam

Irex

[msfalcon]

Witam, jutro idę do zakładu złożyć zamówienie, więc jeśli ktoś jeszcze się zdecyduje, to zamówienia przyjmuję na mail'a do jutra do godziny 11:00. A finalnie płytka będzie wyglądała tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irex]

msfalcon ---> mam nadzieję, że potwierdzenie zamówienia jednej sztuki PCB dotarło.



Pozdrawiam

Irex

[veteran]

~msfalcon



Bardzo fajna i poreczna plyteczka ;) Mnie wyszedl monster pcb z osobnym zasilaniem dla kazdej czesci, miejscem na mostki, filtracje, generator kwarcowy oraz pojedyncze opampy na wyjsciu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irex]

msfalcon mógłyś rzucić wykaz elementów do karty ??



Pozdrawiam

Irex

[msfalcon]

Projekt powędrował dzisiaj do zakładu. Termin realizacji - powinno być na 13, w ostateczności na 16 - tak mi powiedziano. Pozostaje już tylko czekać na gorące płyteczki:)...szczegóły dotyczące płatności, rodzaju wysyłki czy odbioru osobistego wyślę jutro lub w piątek zainteresowanym na maila. Po otrzymaniu płytek wyślę także instrukcję montażową i spis elementów. Zresztą spis przygotuję wcześniej, na jutro lub piątek i wyślę razem z powyższymi informacjami, żeby każdy mógł nabyć potrzebne elementy i zacząć montaż zaraz po otrzymaniu płytki:).

Pozdrawiam.

[msfalcon]

Veteran, ciekawy projekt, choć z tej wizualizacji protelowskiej to więcej zamieszania niż pożytku:)

[Irex]

~kafka serdecznie dziękuję za PCM-a dotarł do mnie dziś rano fajnie zapakowany, cały i zdrowy :)



Pozdrawiam

Irex

[ChUmI]

Witam wszystkich :) Oczekujac spokojnie na docelowe plyteczki od msfalcona poskladalem na szybko przetwornik na plytce dostepnej w AVT. No niestety plytka nie jest jakos specjalnie zaprojektowana i zoptymalizowana pod audio ale mimo wszystko przy odrobinie cierpliwosci mozna na niej cos ciekawego osiagnac :) W stosunku do oryginalnego projektu AVT zmienilem:



- w stopniu wyjsciowym OPA2605 zasilany symetrycznie +/- 15V, na zasilaniu samego opampa sa dwie Wimy MKT 1uF

- jako regulator 5V dalem niezastapiony LM317,

- wstawilem dodatkowy niskoszumny regulator 3,3V TPS79633 (Texas Instruments) - co moze byc istotne dla uzyskania niskiego wewnetrznego jittera, a napewno izoluje przenoszenie sie zaklucen z 3,3 voltowej czesci transmisyjnej USB do 5 voltowej czesci DACa i wyjsc audio,

- w mostku super szybkie BYV28

- kondensatory elektrolitycznie na calej plytce to Rubycon ZL 180uF/50V

- na wyjsciu Wima MKT 1uF

- zmienilem jeden kondensator w filtrze z 1n8 na 1n5 – zrobilem tak bo nie mialem wysokiej jakosci kondensatora 1n8 a mialem Wime 1n5 i z ta Wima gra poprostu lepiej – wiec zostala a charakterystyka filtru pewnie sie tylko troche w kierunku wysokich przesunela,

- ogolnie dobierajac wartosci elementow wzorowalem sie na notce z Texasa nie na schemacie z AVT a rezystory wyjsciowe ktorych nie ma w nocie TI to 100Ohm/100kOhm

- wszystki rezystory to 1% BC Components



... no i reszta chyba zostala tak jak w oryginale ...



to by bylo chyba na tyle jezeli chodzi o strone techniczna :) Jezeli chodzi o dzwiek !!! to jestem zachwycony – rano nie moglem sie oderwac od sluchawek :) nie sadzilem ze tak fajnie moze zagrac moj PC :))) chyba odstawione do lamusa sluchanie mp3 wroci do lask :) przetwornik mam podlaczony do wzmacniacza sluchawkowego na TPA6120A2 a do tego sluchawki Sony MDR-1. Dzwiek super, szybki i detaliczny, bez zadnych smieci z kompa :) fajny bas chodz moglby nizej zejsc :) jezeli gdzies znajde dobre elektrolity np. BlackGate N albo Rubycon ZL/ZA 10uF-47uF to moze dam rownolegle na wyjsciowe Wimy 1uF ??? … zobaczymy moze bas jeszcze zejdzie nizej. Nie ma co wiecej pisac – ogolnie rewelacja a jak za taka cene to juz kompletnie bezkonkurencyjna sztuka :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

~ChUmI



Jezeli chcesz troche poeksperymentowac - mozesz bezposrednio podlaczyc wyjscie DAC-a przez kondensatorki ZL180uF do TPA6120 ;) Malo lutowania a efekt ciekawy. BG N tutaj jak najbardziej wskazany.



Fs filtra wyjsciowego warto przesunac w gore nawet do kilkudziesieciu kHz.

[ChUmI]

Veteran SPDIF na PCM290x i swiatlowodem przesle sygnal do normalnego DACa – szczegolnie jak zrobie NOSa na twojej plytce to nawet jak taka dlugosc swiatlowodu wplynie jakos na jitter (a niewiem bo jeszcze nigdy takiego dlugiego nie probowalem) to nie powinno to byc tak mocno slyszalne na NOSie jak na jednobitowcach :) mysle ze napewno bedzie lepiej niz na PCM2702 :) A PCM2702 zostanie zoptymalizowany tylko do sluchanie na sluchawkach – bezposrednio z kompa :)

[msfalcon]

Witam,

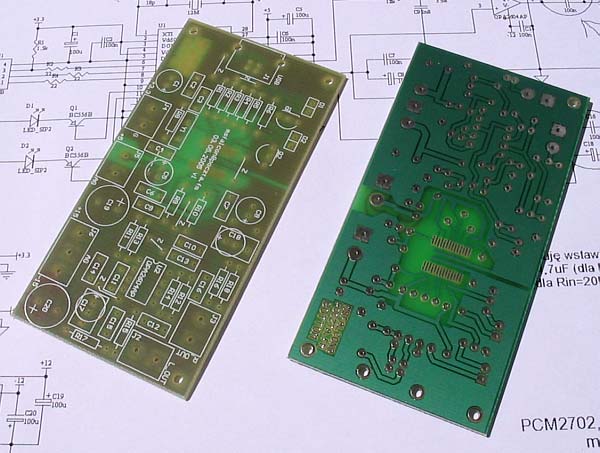

Teraz tylko na chwilkę - właśnie odebrałem płytki z zakładu, fajnie wyszły. Teraz muszę jeszcze wyjść i załatwić taką jedną sprawę, jak wrócę, to zapakuję płyteczki i porozsyłam zainteresowanym. Jeśli zdążę to wyślę jeszcze dziś, a jak nie to najpóźniej jutro rano.

A tutaj jeszcze na szybko wrzucam ich zdjęcie - sorry za nienajlepszą jakość, ale akumulatorki w aparacie włąśnie siadły:) i zdążyłem zrobić tylko dwa zdięcia na automacie:)

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Ktos ma doswiadczenie w lutowaniu takich malych układów jak pcm2702 metodami domowymi?

Jesli tak prosze o wskazówki:)

Jak najlepiej to zrobic?

[kafka]

Dobra lutownica grzałkowa z bardzo cienkim grotem. Kładziesz układ na płytce i podrzewasz lekko każdą nóżke układu. Cyna na nóżkach i płytce wystarcza do zapewnienia solidnego kontaktu.

[karibe]

Jak to cyna na nózkach? Ja tam nie widze zadnej cyny, trzeba pocynowac przed lutowaniem?

[kafka]

Cyna jest na nóżkach. Ale jak bardzo chcesz możesz tylko jeszcze odrobinę bardziej płytki pocynować.

[NaLeSnick]

Msfalcon wyniosl Cie koszt podzespolow do Twojej plytki (kond. WIMA , stabilizatory itp)

[msfalcon]

Karibe: Ja lutowałem tak, że najpierw pocynowałem sobie pola (płytka made in home:) ), następnie przykleiłem układ silikonem tak, żeby mi nie uciekał podczas lutowania, po czym podgrzewałem nóżki i jakoś poszło. Niestety cyny było chyba za mało, i po kilkunastu "manewrach" płytką komputer zaczął zgłaszać nieznane urządzenie USB, a w momencie podłączenia do USB słyszałem transmisje w głośnikach:) - okazało się, że któreś pole nie było zbyt dobrze przylutowane i po ponownym przylutowaniu już z użyciem cyny wszystko wróciło do normy:). A z cyną lutowałem tak, że najpierw grotem 0,4mm podgrzewałem nóżkę przez sekundę, dwie (lutownica ustawiona już nie pamiętam dokładnie, ale około 300-320stopni, także żeby cynę topiło), następnie dozowałem cynę, tylko nie za dużo,żeby nie zlutowało mi z sąsiednią. Muszę przyznać, że nawet poszło, tylko raz złączyłem ze sobą nóźki, ale udało się jakoś to rozdzielić:). Aha, cynę to taką 0,25mm używałem, grubszą odradzam.

Na nóźkach to raczej cyny nie ma, no chyba, że sobie je pocynujemy, choć może ja jej po prostu nie widzę:)

NaLeSnick: Trudno mi napisać jakąś konkretną sumę, część podzespołów miałem w domu, a kupując tą brakująca, lub po prostu lepszą część, kupowałem przy okazji kilka innych rzeczy. W każdym bądź razie za kondensatory WIMA 100n płaciłem 0,3zł, za 1u 1zł (chciałem 4,7u, ale nie było), rezystory to jeszcze tańsze. Stabilizatory LM317x3 to około 3x1-1,4zł, LM337 coś koło 3zł. Transformator, o ile dobrze pamiętam, to coś pomiędzy 10-19zł.

Płytki wyślę w poniedziałek, ponieważ w piątek już nie zdążyłem, natomiast dzisiaj pocałowałem klamke urzędu pocztowego. Wyślę rano, priorytetem, więc na następny dzień powinny być u Was.

[bitrate]

Mała rada - najpierw przylutować skrajne nóżki po przekątnej potem już żaden klej nie jest potrzebny ,cienki grocik ,dobry topnik do SMD typu RMA7 albo inny Flux ,i bardzo cienka cyna bo jednak przy lutowaniu elementów smd cyna pozostała na polach jest niewystarczająca,oczywiście cynę dawkować w aptekarskich ilościach ,w przypadku pojawienia się zwarcia: metoda pierwsza przelać miejsce zwarcia dosyć obficie topnikiem potem grotem starać się rozdzielić cynę ,metoda druga:stanowczo za dużo cyny - tak jak w metodzie pierwszej przelać obficie topnikiem tyle że naddatek cyny usunąć tzw. "wick"-iem miedziana plecionka do odsysania cyny poszukać w elfa,semicon ,cały czas uważać aby nie przegrzać pól lutowniczych (temperatura grota możliwie najbliższa punktu topnienia).

Pozdrawiam

[piortek]

NaLeSnick

Dzis na wolumenie kupowalem czesci:

Kondensatory WIMA od 0.3 do 1 PLN, chyba tylko 4,7u kosztowal jakies 1.5 PLN. BC556 0.5 PLN, zlacze usb 0.6 PLN.

Wychodza ogolnie grosze (oczywiscie oprocz scalakow)

[NaLeSnick]

Wszystko fajnie , tylko szkoda, ze u mnie w miescie nie ma kond. WIMA ;(

[piortek]

Napisz co chcesz na [email protected] to ci za tydzien kupie.
