Blackfur

Jaki zasilacz do DAC?

Recommended Posts

Mam EL DAC firmy JDS Labs do którego dołączony był taki oto zasilacz

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść , kilka dni temu zasilacz przestał działać, więc zamówiłem nowy z Allegro:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść

Niestety, po podłączeniu tego zasilacza dźwięk jest zniekształcony i słychać trzaski, na oryginalnym zasilaczu od wzmacniacza DAC działa normalnie. Nie znam się za bardzo na elektronice i nie wiem w czym tkwi problem,  czy mógłby mi ktoś doradzić jaki rodzaj zasilacza muszę kupić i czy np. ten będzie odpowiedni

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść




Edited by Blackfur

Share this post


Link to post
Share on other sites

Kup zasilacz stabilizowany, liniowy.
CIężki, czyli nie impulsowy.

A najlepiej zrób samodzielnie ten zasilacz, jak chcesz mieć porządnie.
Mogło by to wyglądać mniej więcej jak niżej. Pod 16V trzeba będzie dobrać uzwojenie wtórne na inne napięcie, oraz nieco inne wartości rezystorów programujących napięcie wyjściowe.  Jeśli na wyjściu ma być 16V DC, to wszystkie kondensatory musisz mieć w wersji na przynajmniej 25V DC.
Proste.
Durne.
Skuteczne.

Prosty Zasilacz Liniowy.jpg

Poczytaj notę katalogową tego LT1084CT.  Policz wartości rezystorów R1, R2, R3.
Policz, jakie potrzebujesz napięcie AC z uzwojenia wtórnego.
To jest świetna zabawa. Warto się w to trochę pobawić.
Lutownicę masz?



Czy można jeszcze lepiej?  Oczywiście że można. Ale biorę poprawkę na to, że jesteś początkujący.  LT1084 da Ci solidny poziom przyzwoitości. Dobry odstęp sygnału od szumu, przy stosunkowo nieskomplikowanej konstrukcji całego układu. Wstydu nie będzie. Powinno zaśpiewać.

Edited by zjj_wwa
  • Thanks 1

"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites

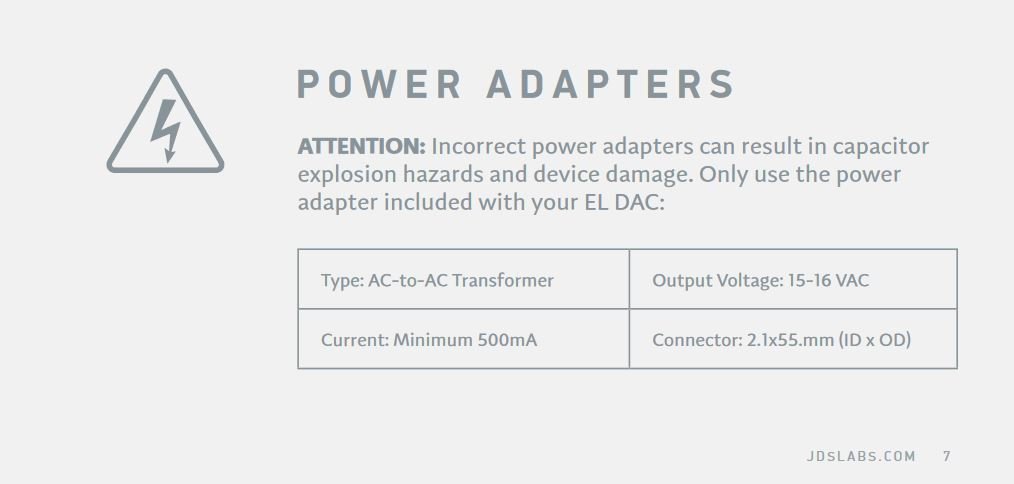

Ten oryginalny zasilacz to 16V AC, czyli tylko transformator!

  • Thanks 1

Share this post


Link to post
Share on other sites

Aaaa ... to taki szczegół.  Rzeczywiście, umknęło.  Acz nieszczęścia by nie było.
W takim razie trywiał. Zamówić trafko i pozamiatane.



Edited by zjj_wwa

"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites

A jeśli trafko, to rozważ, czy nie zapłacić ciut więcej i wziąć z ekranem elektrostatycznym pomiędzy pierwotnym a wtórnym.

Można też próbować rozpruć ten spalony zasilacz co masz i zrobić "obejście" termika, co zapewne tam na wtórnym uzwojeniu wywalił.


"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites

Możesz zrobić sam według opisu kolegi albo kupić coś gotowego od Tomanek,  Nostromo,  Lucarto Audio lub forumowego kolegi Muzg.  Pozostaje jeszsze szeroka oferta chińskich zasilaczy na aliexpress.
