Kolumny DIY na głośnikach szerokopasmowych


Ape
 Share

Recommended Posts

Czarny pisak to świetny pomysł. Zrobię tak przy kolejnym, albo już ostatnim wkręcaniu głośników. Jak na razie wewnątrz nie ma żadnych elementów RLC, a ma być dosyć rozbudowany filtr z opcją wyboru tłumienia.
Na początek pójdzie najprostszy filtr czyli cewka i rezystor, wszystko na desce na zewnątrz. Później po kolei będę dokładał kolejne tłumiki. Gdy już wszystko dostroję tak jak chce, wtedy całość powędruje do środka.
Pierwsze odsłuchy już jutro, mam nadzieję, dziś niestety inne obowiązki, no może wieczorem coś się uda.


|______Naim MuSo______|

Link to comment
Share on other sites



Ladne srobki dostales.


Monacor MZF-8614 kupione na allegro
Taka duża konewka jako kpl do tej roślinki - mogła by być sopranowa
To małżonki, na razie jeszcze nic nie mówiła że jej kwiatki i inne pierdoły poprzestawiałem

|______Naim MuSo______|

Link to comment
Share on other sites

..ma być dosyć rozbudowany filtr z opcją wyboru tłumienia.
Na początek pójdzie najprostszy filtr czyli cewka i rezystor, wszystko na desce na zewnątrz. Później po kolei będę dokładał kolejne tłumiki. Gdy już wszystko dostroję tak jak chce, wtedy całość powędruje do środka.

Czy masz mozliwosc uzycia REW w kombinacji z Equalizer APO (czyli zrodlem musial by byc PC).
Jesli tak, to najpierw ustwil bym optymalne docelowe brzmienie/linearyzacje za pomoca EQ. W ten sposob mozesz latwo wyprobowac dziesiatki przebiegow, az znajdziesz takie brzmienie, ktore ci sie podoba. A potem mozesz zaczac tworzyc te analogowe filtry i porownywac ich brzmienie, czy podazasz we wlasciwym kierunku.
Link to comment
Share on other sites





Czy masz mozliwosc uzycia REW w kombinacji z Equalizer APO (czyli zrodlem musial by byc PC).


Komputer mam, REW także, mikrofon pomiarowy też jest, ale co dalej?
Przybliż proszę jakąś skróconą instrukcję, jeżeli to możliwe na PW
Chętnie skorzystam z takiej opcji.

|______Naim MuSo______|

Link to comment
Share on other sites

To jest jedno z najlepszych youtubes jakie widzialem!

Zwroc szczegolna uwage na „house curve“ czyli docelowy przebieg charakterystyki mierzony w miejscu odsluchu.
Zdefiniuj kilka roznych i wyprobuj je. Ja wyprobuwoalem dziesiatki/setki, zanim znalazlem taka, ktora mi sie najlepiej podoba.

Link to comment
Share on other sites

Właśnie miałem polutować filterek, a tu moja wysłużona lutownica padła.
Może komuś zalega coś, dalej wpis w wątku

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Niestety nie posłucham dziś chyba, fuck66706d2319d7a4b37b532641c7ebb5f0.jpg

|______Naim MuSo______|

Link to comment
Share on other sites

ten equaliser APO u mnie nie chce działać, niby porobiłem wszystko jak w filmiku intsruktażowym,

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

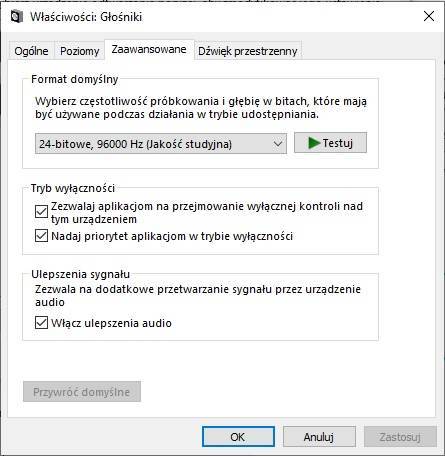

powyżej screeny z aplikacji APO, oraz ustawień audi.

MIałem tez Asio4all, ale usunołem już, może tu jest pies pogrzebany....? pomysłu nie mam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

|______Naim MuSo______|

Link to comment
Share on other sites

  • 2 weeks later...

Ale tu wysokich tak na prawdę nie brakuje, przynajmniej jak dla mnie.
Szczerze mówiąc, to po experymentach z Open Baffle mam niedosyt basu , tego dobrego, który mają odgrody, tym bardziej że u mnie akustyka pokoju delikatnie mówiąc leży.
Kto wie czy jednak nie zbuduje ponownie odgrody, bo to inny wymiar dźwięku.
Teraz jest magia, jest fajna barwa jest wszystko, ale "The Rolling Stones" już nie mają takiego wygaru.
Właśnie sobie słucham Gregory Porter i jest naprawdę miło, bardzo dobrze się tego słucha, jest fajne skupienie, instrumenty i wokal mają fajne barwy, detal, atak pojawiających się instrumentów, dźwięków jest natychmiastowy.
Ja lubię też klasykę Rocka i taki fullrange jednak się nie wyrabia w mocnym repertuarze.


Fazery na miejscu, dzięki

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) f5ab36c3bceae27809ca17064412198c.jpga62ddf97b2b773f101921c872872202d.jpg

|______Naim MuSo______|

Link to comment
Share on other sites

Przy okazji, trochę to waży jedna sztuka 24,5 kg bez podstawek 53172c1d5211c1ce702694aab4dcfdc0.jpg

robiles pomiar ?
Przed zamontowaniem tak, szczerze mówiąc różni się lekko od tych katalogowych Visatona.
Po jeszcze nie, będę robił w tygodniu, tyle że nie mogę obiecać, że w tym najbliższym

|______Naim MuSo______|

Link to comment
Share on other sites

tak wygląda symulacja  Visaton -a B200 w mojej aplikacji

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

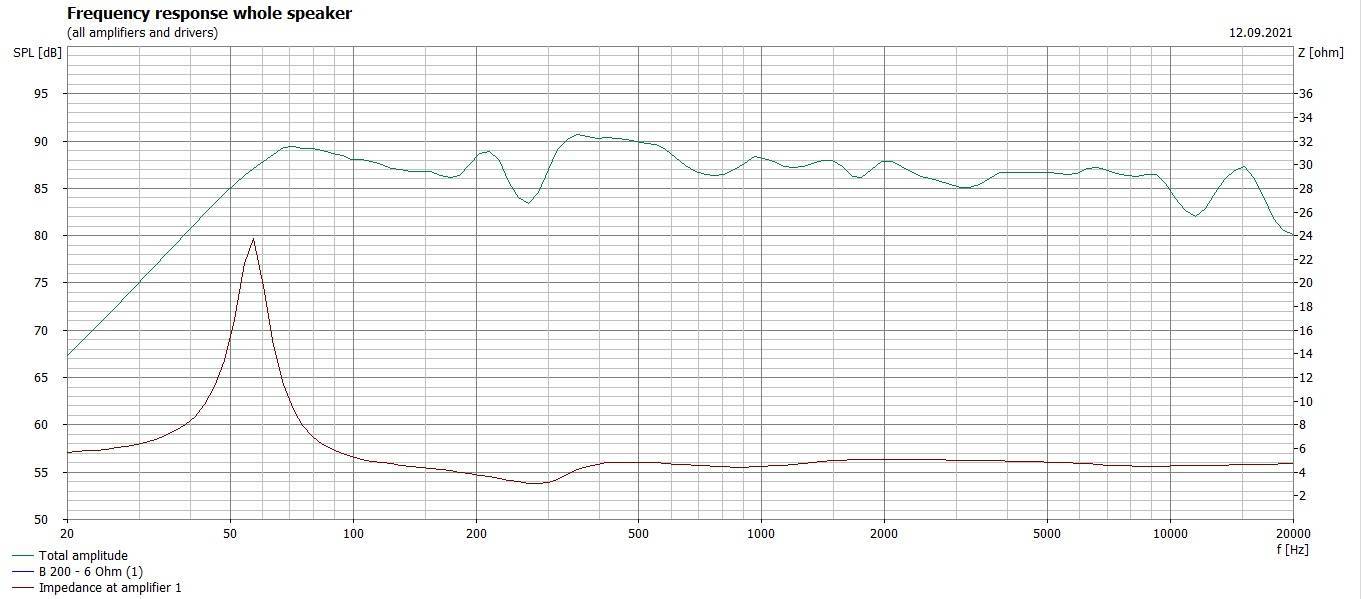

a tak wyszedł po pomiarach (niestety poziom SPL nie jest zgodny)


oczywiście zafalowania charakterystyki między 100-300Hz to wpływ pokoju i na razie nie jestem w stanie nic z tym zrobić,

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by Ape

|______Naim MuSo______|

Link to comment
Share on other sites

pomiar był wykonany mikrofonem Dayton EMM-6, interfejs to Focusrite Solo2, oprogramowanie REW, wszystko zaimportowane do Boxsim v2.0.

pomiarów wykonałem kilkanaście, co ciekawe pomiar z miejsca odsłuchu na wysokości uszu (czyli ok 90cm) a pomiar z odległości 100cm na wysokości centra głośnika pokrywają się w znacznej mierze.

|______Naim MuSo______|

Link to comment
Share on other sites

  • 2 weeks later...

jak to się teraz mawia:  "kiedyś to było, teraz to nic ma, a kiedyś to wszystko było"

i fragment instrukcji Bowers and Wilkins Matrix 80 series, model 808, teraz już tak nie ma, a fragment zawiera pomiary zestawu głośnikowego i jego odpowiedź w pomieszczeniu w zależności od ustawienia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

|______Naim MuSo______|

Link to comment
Share on other sites

niebieski, - głośnik fabryczny

czerwony - z fazerami

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

|______Naim MuSo______|

Link to comment
Share on other sites

wpływ ustawienia głośników w miejscu odsłuchowym

czerwony - 50 cm od ściany tylnej (liczone od frontu głośnika)

zielony -  100 cm od ściany tylnej (liczone od frontu głośnika)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

________________________________________________________________________

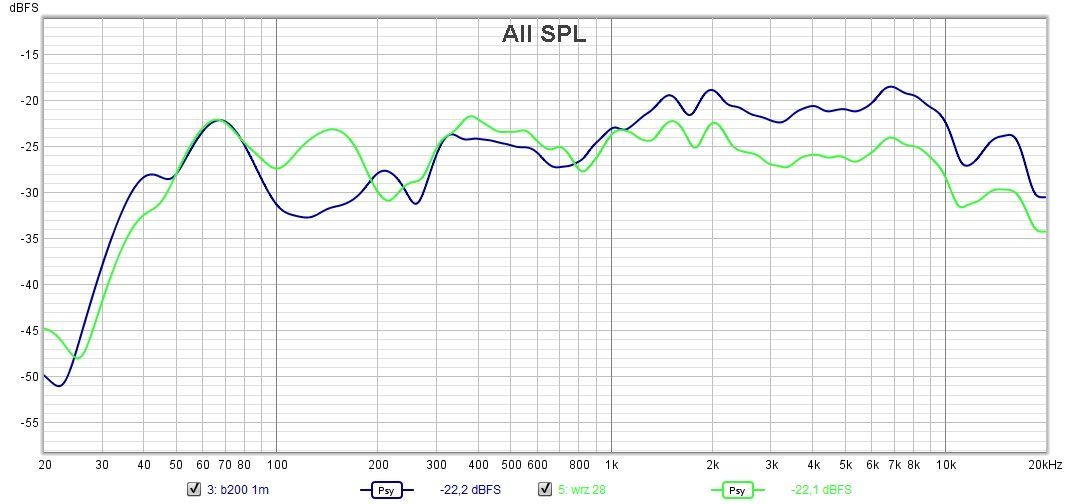

i ostatni wykres, który obrazuje pełen zakres modyfikacji i jego wpływ na wykres.

niebieski - oryginalny głośnik bez żadnych modyfikacji

zielony - po modyfikacjach, czyli

  • wycięte nakładki i wstawione fazery,
  • zastosowany filtr RL 0,7mH + 18R,
  • optymalizacja ustawienia głośników w pokoju




Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by Ape

|______Naim MuSo______|

Link to comment
Share on other sites

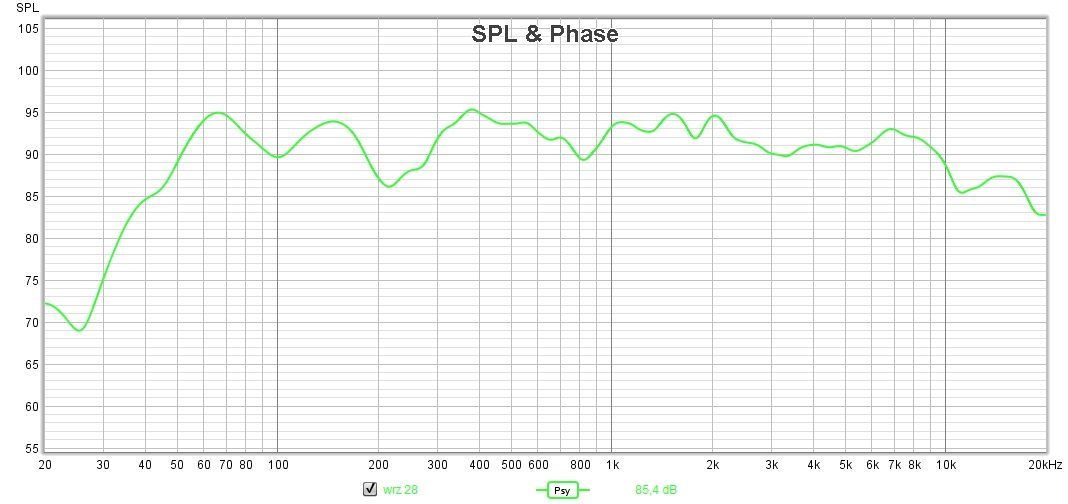

gotowe

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

|______Naim MuSo______|

Link to comment
Share on other sites

2 godziny temu, Ape napisał:

gotowe

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nie myślałeś by obniżyć trochę zakres 1khz-2khz?

nie jest zbyt krzykliwie?



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

nie myślałeś by obniżyć trochę zakres 1khz-2khz?
nie jest zbyt krzykliwie?

W porównaniu do głośnika bez żadnych modyfikacji i zmian (wykres powyżej), to teraz jest wspaniale.
Jak na razie w torze jest tylko filtr RC, tak jak pisałem 0.7mH oraz 18R, dodatkowo w planie są jeszcze 2 pułapki które mają obniżyć właśnie 300Hz i 1-3kHz oraz korekcja wysokich tonów kondensatorem, też zamieściłem już wcześniej wykres z symulacji z uwzględnieniem tych filtrów.
Tak więc wstępny zamysł filtracji już mam, ale musiałem najpierw zrobić dokładne pomiary i pokombinować z ustawieniem, żeby było wiadomo co i ile obniżać.


|______Naim MuSo______|

Link to comment
Share on other sites

Godzinę temu, xajas napisał:


Wyglada na bardzo krzykliwe. Ja bym obnizyl 300-3k

lekkie podniesienie 400-600 wcale nie musi być złe

u mnie jeśli ten zakres wychodzi sam z siebie o 2db wyżej od średniej to zostawiam

faktem jest ,że u kolegi jest do tego dołek na ok 220hz co mocno może zmieniać brzmienie

i dlatego bardziej bym się nim zainteresował

na pewno warto spróbować z obniżoną górką na 1-2 khz

ale wcale nie musi być lepiej.... kwestia gustu 🙂

23 minuty temu, Ape napisał:

korekcja wysokich tonów

zostawiłbym na sam koniec , bo i tak nie jest ich dużo

tak jak pisałem lepiej zamiast korekcji dać cewkę w szereg i dołożyć tweeter , wg mnie to ma większy sens niż próby doprowadzenia visatona do ideału
