Tani nos dac AD1860 , PCM56 , PCM61 , AD1861 itd - projekt dla wszystkich

**arturp** · 8 Maja 2023

Operacja zakończyła się sukcesem. Gra fajnie , mocno się grzeje ale wszystko można doprowadzić do akceptowalnych poziomów. Mosfeta w zasilaniu odbiornika zastąpiłem stabilizatorem nisko-szumowym. Cały układ przy stabilizatorach regulowanych wywaliłem i zastąpiłem zwykłym stabilizatorami - Idealnie weszły bez żadnych komplikacji. Pod spodem są nawet miejsca na Podłączenie do masy. I spokój. Tak naprawdę to w tej chwili grzeją mi się bardzo mocno tylko rezystory w ogranicznikach Prądu dla TL-ek.

No, ale muszę sprzedać pacjenta, bo kolejne zabawki w drodze. Kasa leci niesamowicie. A kicha taka, że nawet zwykłych stabilizatorów w Polsce nie można kupić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mariusz03 · 8 Maja 2023

8 godzin temu, arturp napisał:

Gra fajnie , mocno się grzeje ale wszystko można doprowadzić do akceptowalnych poziomów. Mosfeta w zasilaniu odbiornika zastąpiłem stabilizatorem nisko-szumowym. Cały układ przy stabilizatorach regulowanych wywaliłem i zastąpiłem zwykłym stabilizatorami - Idealnie weszły bez żadnych komplikacji. Pod spodem są nawet miejsca na Podłączenie do masy. I spokój. Tak naprawdę to w tej chwili grzeją mi się bardzo mocno tylko rezystory w ogranicznikach Prądu dla TL-ek.

Czyli analog VIVAro uruchomiłeś? Czy tylko skoncentrowałeś się na DAC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 8 Maja 2023

1 minutę temu, Mariusz03 napisał:

Czyli analog VIVAro uruchomiłeś? Czy tylko skoncentrowałeś się na DAC.

Tylko dac . Z analogu wydłubałem co się dało i tyle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dekRe · 12 Maja 2023

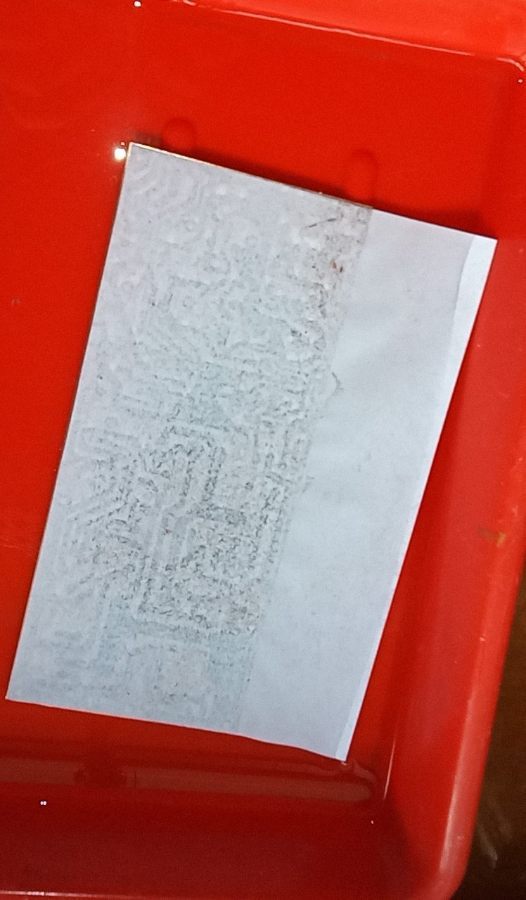

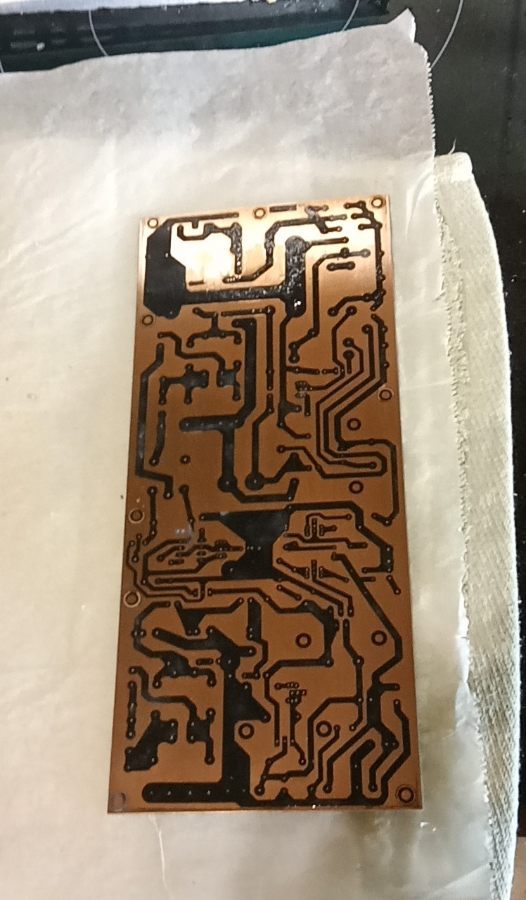

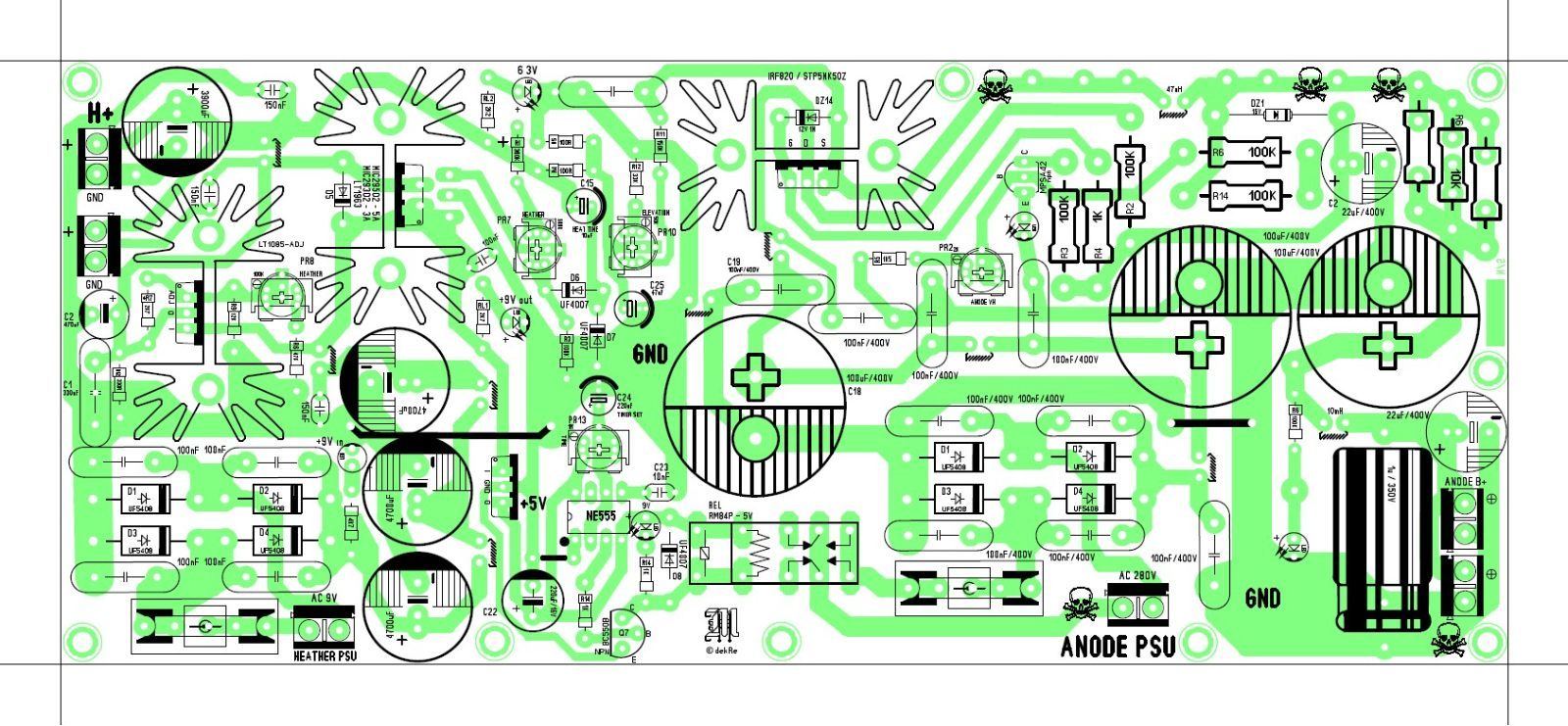

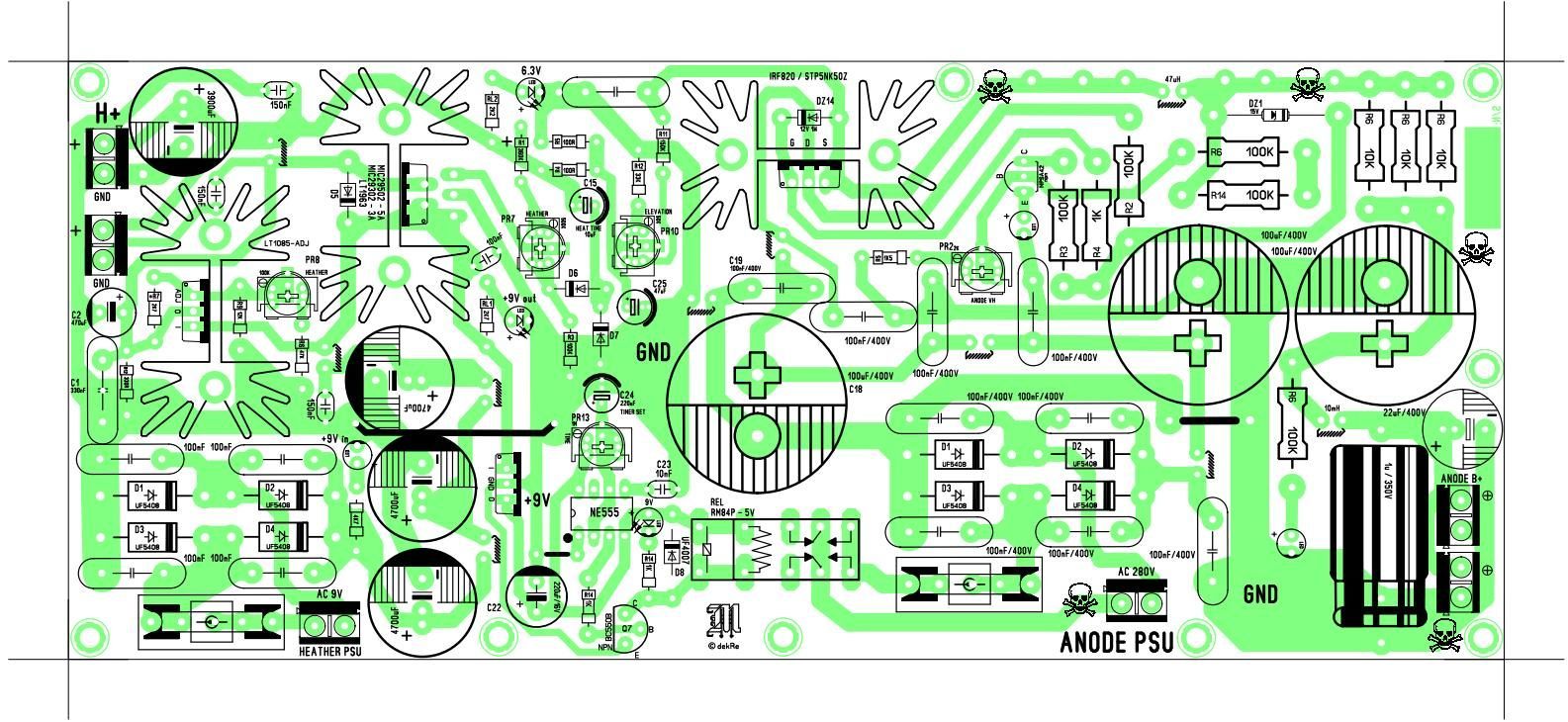

Zabieram się za testowanie obwodów lampowych. Tu wpadłem na pomysł, by zbudować w miarę uniwersalny zasilacz do różnych obwodów lampowych - ale do dac-owych preampów czy wzmacniaczy słuchawkowych - czyli założenie jest proste: dwa wyjścia z jednym napięciem anodowym, dwa wyjścia z jednym napięciem żarzenia 6.3V.
Laminat wychodzi dużo większy od tego na którym się wzorowałem od projektu BIKERBO kiedyś publikowanego na tym naszym forum. Zmiana dotyczy tego, że mogę sprawdzić na tym laminacie albo mało osiągalne lecz kuszące ze względu na parametry stabilizatory MIC29302 / LT1963, albo LT1085-ADJ - tracę na tej uniwersalności niewiele powierzchni, ale jak jeden się nie sprawdzi, to sprawdzi się drugi - montuje się tylko jeden obwód ze stabilizacją. Regulacja napięcia anodowego również inaczej jest zaprojektowana, by zapewnić ją w szerszym zakresie, czyli nie jest zwykły dzielnik napięcia jak u Bikerbo, ale regulacja poprzez tranzystor. Wszelkie konstruktywne uwagi mile widziane.
Jak ruszy - to sprawdzę różnice jakości audio w rozmaitych topologiach lamp w połączeniu z DACem. Taki przynajmniej mam plan.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 12 Maja 2023

19 minut temu, dekRe napisał:

Wszelkie konstruktywne uwagi mile widziane.

Wypasiony. Chciałem się do czegoś czepnąć, ale nie bardzo mam do czego.🤣

Poziom elewacji grzałek będzie regulowany?

Średnica otworów montażowych pod duże radiatory powinna mieć około 2,5 milimetra. Bo te, które są dostępne mają bolce montażowe powyżej 2mm i ciężko wchodzą w otwory, jakie są przewidziane w bibliotekach do projektowania. Ja musiałem nawiercić otwory bo nie wchodziły a to spowodowało zniszczenie pól lutowniczych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tymianek · 12 Maja 2023

48 minut temu, dekRe napisał:

Jak ruszy - to sprawdzę różnice jakości audio w rozmaitych topologiach lamp w połączeniu z DACem. Taki przynajmniej mam plan.

Bardzo dobry pomysł. Jak sprawdzisz różnice? Opisując wrażenia słuchowe 😴 czy zrobisz porządne testy/pomiary?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**slawek.xm** · 12 Maja 2023

2 godziny temu, dekRe napisał:

Zabieram się za testowanie obwodów lampowych. Tu wpadłem na pomysł, by zbudować w miarę uniwersalny zasilacz do różnych obwodów lampowych - ale do dac-owych preampów czy wzmacniaczy słuchawkowych - czyli założenie jest proste: dwa wyjścia z jednym napięciem anodowym, dwa wyjścia z jednym napięciem żarzenia 6.3V.
Laminat wychodzi dużo większy od tego na którym się wzorowałem od projektu BIKERBO kiedyś publikowanego na tym naszym forum. Zmiana dotyczy tego, że mogę sprawdzić na tym laminacie albo mało osiągalne lecz kuszące ze względu na parametry stabilizatory MIC29302 / LT1963, albo LT1085-ADJ - tracę na tej uniwersalności niewiele powierzchni, ale jak jeden się nie sprawdzi, to sprawdzi się drugi - montuje się tylko jeden obwód ze stabilizacją. Regulacja napięcia anodowego również inaczej jest zaprojektowana, by zapewnić ją w szerszym zakresie, czyli nie jest zwykły dzielnik napięcia jak u Bikerbo, ale regulacja poprzez tranzystor. Wszelkie konstruktywne uwagi mile widziane.
Jak ruszy - to sprawdzę różnice jakości audio w rozmaitych topologiach lamp w połączeniu z DACem. Taki przynajmniej mam plan.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wrzuć schemat .... mnie jest łatwiej 🙂

i pytanko .... czy ewentualnie jest możliwość zakupu płytki?

byłbym chętny na 4 szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dekRe · 12 Maja 2023

1 godzinę temu, Tymianek napisał:

Bardzo dobry pomysł. Jak sprawdzisz różnice? Opisując wrażenia słuchowe 😴 czy zrobisz porządne testy/pomiary?

Na znanym portalu Trioda w swoim czasie było ciekawe badanie wzmacniacza słuchawkowego lampowego, opisywanego przez posiadacza i właściciela tak, cytuję:

Cytat

Czołem.
Jakiś czas temu, w jednym z wątków wspomniałem o lampowym wzmacniaczu słuchawkowym OTL z lampami ECC82 i 6N6P, który mój znajomy (meloman i miłośnik dobrego brzmienia) określił jako najlepszy ze wszystkich, z jakimi się do tej pory zetknął, a przetestował ich w życiu całkiem sporo. Kolega stwierdził, że to pierwszy wzmacniacz z tak bogatą i szeroką sceną, fantastycznym dźwiękiem, pełnym szczegółów i mikrodetali, odpowiednio "dociążonym" (nie bardzo wiem co to oznacza) i pozbawionym natarczywości, którego można słuchać całymi godzinami bez uczucia zmęczenia słuchu... Kolega zainteresował mnie tym urządzeniem do tego stopnia, że postanowiłem mu się bliżej przyjrzeć i przeprowadzić pomiary podstawowych parametrów. Chciałem sprawdzić czy parametry te okażą się lepsze niż zmierzone przeze mnie w innych wzmacniaczach słuchawkowych. Wzmacniacz wyprodukowany został przez krakowską firmę SinusAudio, która w specyfikacji podaje informacje, że urządzenie dobrze radzi sobie z wysterowaniem słuchawek o impedancji od 32 Ω do 600 Ω. Producent nie podał jednak mocy wyjściowej oraz zniekształceń THD i IMD, więc te właśnie parametry postanowiłem dokładnie zmierzyć. Wzmacniacz używany jest przez mojego znajomego ze słuchawkami firmy AKG o symbolach Q701 (|Z|= 62 Ω; wyprodukowane w Austrii), Q712 PRO (|Z|= 62 Ω) oraz Q612 PRO (|Z|=120 Ω), przy czym najlepiej spisuje się z modelem Q701, które zapewniają wg mojego znajomego najlepsze brzmienie muzyki.

Źródło:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mistrz Roman wziął wzmacniacz na warsztat i wykonał solidnie pomiary, a te powiedzmy sobie szczerze, wyszły takie sobie, proszę o komentarz 😉

Następnie kolega postanowił poprawić producenta i wzmacniacz, by zgodnie z teorią można go było używać. Jakież było jego zdziwienie, kiedy kolega przywiózł mu ponownie ten warsztat z prośbą, by przywrócić go... do stanu "fabrycznego". Miodność wygrała...
😉

Tak więc podsumowując, najpierw testujemy miodność odbioru i poziom zadowolenia, a dopiero potem upewniamy się pomiarami. 😉

Wracając do tematu...
Ogarnę pomiary, ale to dopiero po wybraniu lamp i wykonaniu kolejnych projektów toru lampowego.

PS.
Jakby ktoś miał ten wzmacniacz i miał zdjęty schemat z wartościami, to chętnie bym go sklonował, by się przekonać o tym, że pomiary są mniej ważne od wrażeń. 😉 A tak, będziemy sami eksperymentowali w poszukiwaniu audio Gralla 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dekRe · 12 Maja 2023

18 minut temu, slawek.xm napisał:

wrzuć schemat .... mnie jest łatwiej 🙂

i pytanko .... czy ewentualnie jest możliwość zakupu płytki?

byłbym chętny na 4 szt

W sumie nie planowałem zamówień, po ostatnim potraktowaniu przez Chińczyków, kiedy to ponad tydzień po zamówieniu i opłaceniu moich płytek pod DAC pod AD1865, po potwierdzeniu produkcji, przysłali mi e-mail, że mam im dopłacić 26 USD, bo... tyle powinienem dopłacić, bo oni nie uwzględnili tego, że jestem z Polski, a tu są wysokie opłaty tax - jakbym był Yeti z Afryki i nikt u nich z Polski nie zamawiał nigdy płytek 😉 Zapłaciłem, trudno, ale niesmak pozostał.
Ale jakby zebrała się grupa na 5 lub na 10 sztuk, to mógłbym i prototyp zamówić. Nie musiałbym żelazkiem robić.

Schematy - to w ostateczności, bo ja jestem jak BORG ze StarTreka - asymiluje ciekawe rozwiązania i je ulepszam.
Pierwowzorem był schemat Bikerbo, do tego doszedł schemat do żarzenia z sowieckiego forum, a do anodowego zamiast dzielnika napięcia, zastosowałem sterowanie tranzystorowe, które sprawdziło się pięknie u kolegi Borysa.

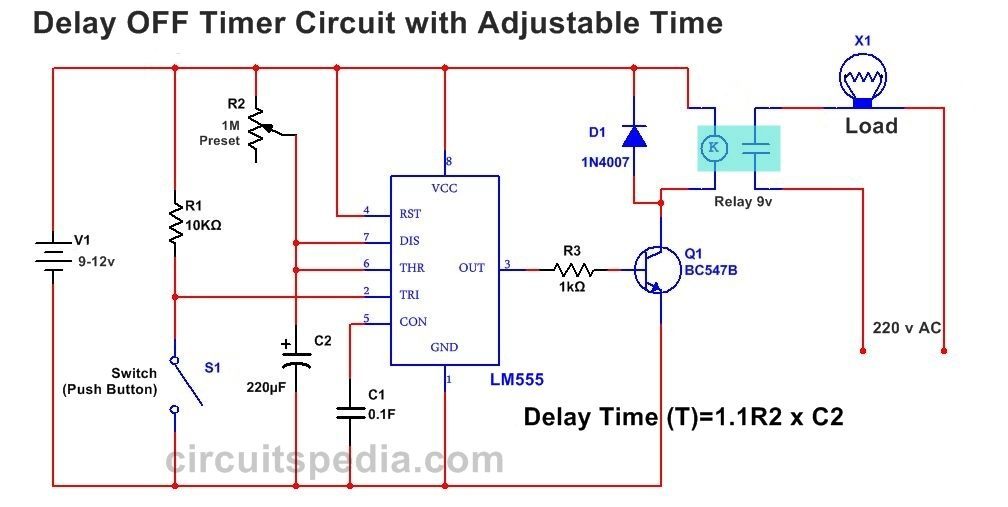

Do zasilania NE555 timera dodałem pole pod stabilizator albo na 5V przy zastosowaniu przekaźnika na 5V, albo na 9V lub na 12V, w zależności od napięcia przekażnika, bo NE555 maksymalnie mogą mieć 12V zasilania - a tu jest brane po mostku - i mając różne trafa wolałem się zabezpieczyć stabem - który przy pewnym trafie, można zmostkować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**slawek.xm** · 12 Maja 2023

2 godziny temu, dekRe napisał:

W sumie nie planowałem zamówień, po ostatnim potraktowaniu przez Chińczyków,

ok, to nie zaprzątaj sobie już głowy

zrobię sobie trochę inaczej ... anodowe wg idei Pardo a żarzenie ostatnio sprawdza mi się najlepiej w formie czystego źródła prądowego.... opóźnienie załączania tylko termistor ntc

nie chciało mi się robić płytek ale widzę , że podchodzisz do tematu trochę inaczej i Twoich płytek nie przystosuję do swojego układu

przepraszam za zawracanie głowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pdyn · 13 Maja 2023

18 godzin temu, dekRe napisał:

W sumie nie planowałem zamówień, po ostatnim potraktowaniu przez Chińczyków, kiedy to ponad tydzień po zamówieniu i opłaceniu moich płytek pod DAC pod AD1865, po potwierdzeniu produkcji, przysłali mi e-mail, że mam im dopłacić 26 USD, bo... tyle powinienem dopłacić, bo oni nie uwzględnili tego, że jestem z Polski, a tu są wysokie opłaty tax - jakbym był Yeti z Afryki i nikt u nich z Polski nie zamawiał nigdy płytek 😉 Zapłaciłem, trudno, ale niesmak pozostał.
Ale jakby zebrała się grupa na 5 lub na 10 sztuk, to mógłbym i prototyp zamówić. Nie musiałbym żelazkiem robić.

Schematy - to w ostateczności, bo ja jestem jak BORG ze StarTreka - asymiluje ciekawe rozwiązania i je ulepszam.
Pierwowzorem był schemat Bikerbo, do tego doszedł schemat do żarzenia z sowieckiego forum, a do anodowego zamiast dzielnika napięcia, zastosowałem sterowanie tranzystorowe, które sprawdziło się pięknie u kolegi Borysa.
Do zasilania NE555 timera dodałem pole pod stabilizator albo na 5V przy zastosowaniu przekaźnika na 5V, albo na 9V lub na 12V, w zależności od napięcia przekażnika, bo NE555 maksymalnie mogą mieć 12V zasilania - a tu jest brane po mostku - i mając różne trafa wolałem się zabezpieczyć stabem - który przy pewnym trafie, można zmostkować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

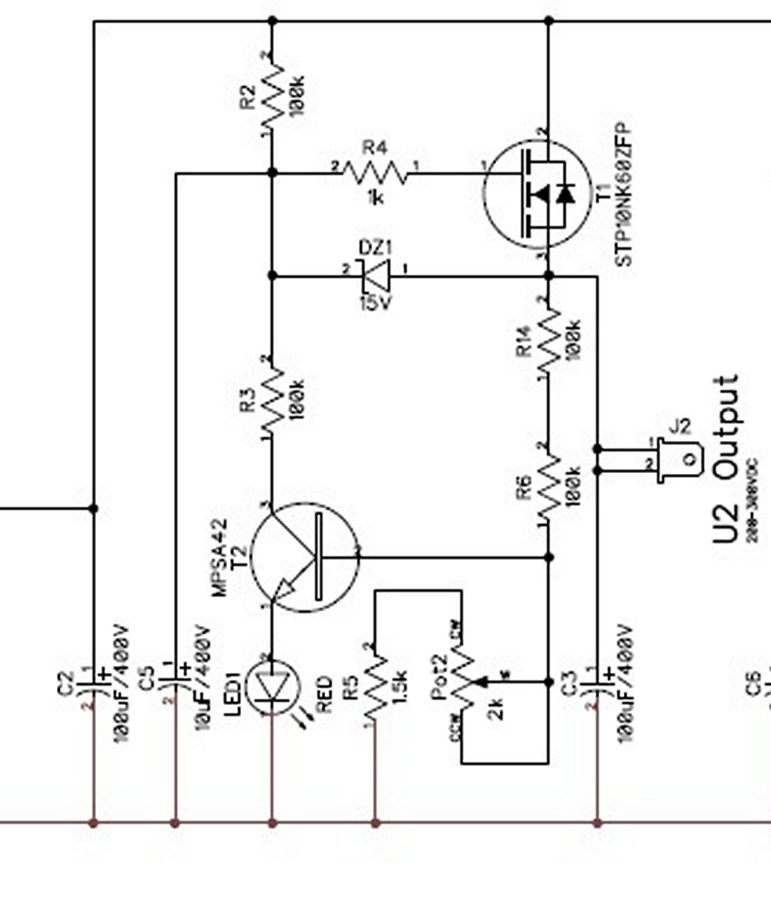

Przedostatni schemat. Jakie zadanie ma T2?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dekRe · 13 Maja 2023

7 godzin temu, pdyn napisał:

Przedostatni schemat. Jakie zadanie ma T2?

Jest to klasyczny układ regulatora napięcia wyjściowego.
Obejrzyj film szkoleniowy, kiedy masz regulację zwykłym potencjometrem napięcia wyjściowego z tranzystora.

Gdy zamiast potencjometru, zastosujesz tranzystor jako klucz, w którym możesz PR-kiem regulować wielkość przepływającego prądu przez T2, tym samym masz bardzo szeroki zakres regulacji napięcia anodowego na wyjściu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Maja 2023 przez dekRe

dekRe · 13 Maja 2023

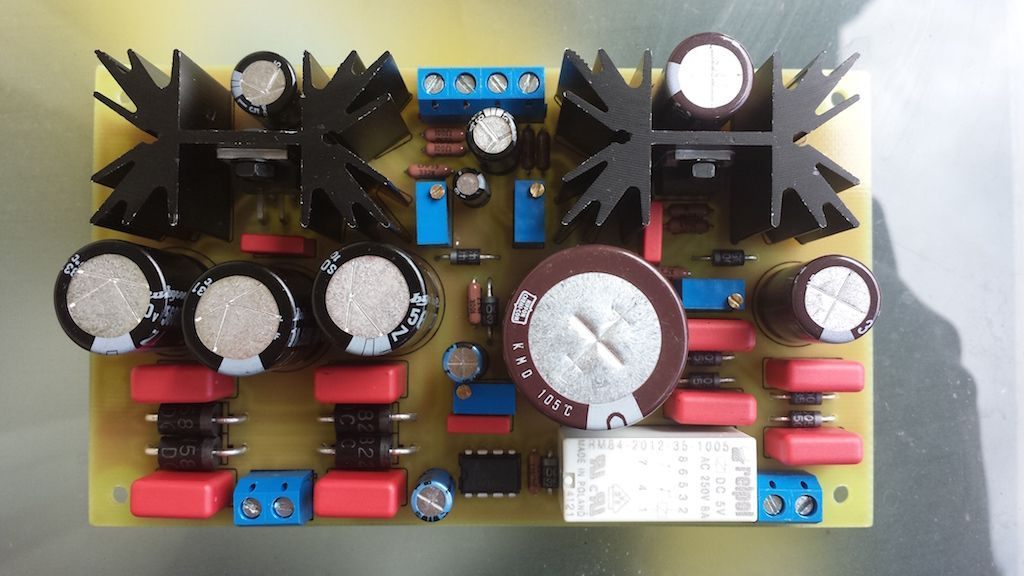

Inspiracją był wzorzec kolegi Borysa został przedstawiony na jego stronie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ruchole uznali go za wart piracenia na swoich forach:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pdyn · 14 Maja 2023

Jednak bym zmodyfikował układ żeby to było bardziej stabilne.

Ewentualnie zamiast R14 i R6 wstawił jakieś źródło prądowe np. na DN2535 + 2 rezystory. Wyrzuciłbym tą świecącą diodę wstawił rezystor i zastosował układ tl431

Podoba mi się jako źródło napięcia zastosowanie potencjometru. Dobrze jakby do niego docierał prąd ze źródła prądowego i dodatkowo zastosować ogranicznik nad prądowy dorzucając jeden tranzystor. Coś takiego narysowałem, przy czym źródło prądowe może być prostsze jak zastosujemy DN2535

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Maja 2023 przez pdyn

pdyn · 14 Maja 2023

I jeszcze układ stabilizatora, choć problemem może tu być dioda zenera D5. Jak to zwykle w różnych książkach podają jak to obliczyć krok po kroku w sieci też w końcu to dość klasyczne układy. Można też zastosować scalony stabilizator na wysokie napięcie i dodać do tego wtórnik na mosfecie też takie rozwiązania widziałem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Maja 2023 przez pdyn

pdyn · 14 Maja 2023

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I jeszcze przerobiony - ale nie testowany - na moją modłę zasilanie kolegi dekRe (choć jakoś to do mnie nie przemawia, muszę zbudować i się przekonać)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pdyn · 14 Maja 2023

przy Q11 w kolektorze powinien być opornik

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pdyn · 14 Maja 2023

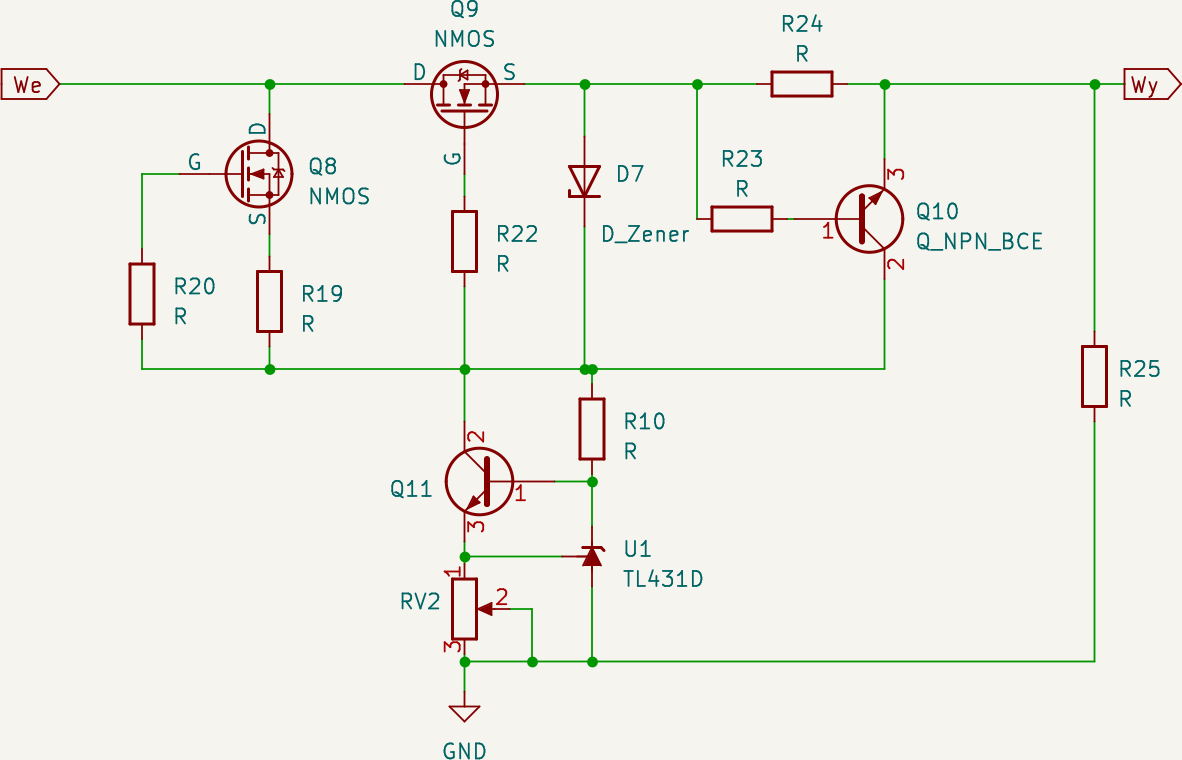

To chyba taki układ będzie odpowiednikiem tamtego, ale mniej elementów + zabezpieczenie nad prądowe. Już więcej nie będę męczył schematami zważywszy że to wątek w dacach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Maja 2023 przez pdyn

dekRe · 15 Maja 2023

W dniu 14.05.2023 o 13:45, pdyn napisał:

na moją modłę zasilanie kolegi dekRe (choć jakoś to do mnie nie przemawia, muszę zbudować i się przekonać)

Kolega Borys miał kiedyś na swojej stronie film pokazujący szeroki zakres regulacji napięcia anodowego - a na tym mi zależy, by mając trafo opisane na wtórnym jako np. 220V, by móc ustawić sobie nawet te 150V. Wiele fajnych rozwiązań nie ma aż tak szerokiego zakresu regulacji - a to akurat ma.
Wystarczy sprawdzić, czy to zadziała stabilnie, nie będzie się wzbudzać i nie będzie brumieć - i to wystarczy: laminat jednostronny FR minimum 100x240mm, gramatura miedzi 75n albo więcej, żelazko, papier photo glosy do zdjęć, wydruk na nim z laserówki, kawałek superdrobnoziarnistego papieru ściernego by zmatowić laminat przed wprasowaniem, mocne żelazko, wytrawiacz, Aceton, wiertarka i można sprawdzić, czy zadziała.
Jak nie, sprawdzimy to co zaprojektowałeś, ale ja na razie zacznę od mojego projektu PCB i pomysłu kolegi Borysa. Jak nie boisz się prasowania, to zapraszam do przetestowania, bo ja jeszcze nie zdążyłem go złożyć - OSTRZEGAM lojalnie.
PS.
Na Triodzie było prezentowane sprawdzone rozwiązanie PSU z regulacją, ale nie mieściło mi się na tej mojej formatce 100x240mm i nie mam takich tranzystorów - załączę schemat jako wzór zasilacza prawie idealnego do lamp i z regulacją.

Uniwersalny zasilacz do układów preampów lampowych z DAC raz dobrze wykonany uprości testy różnych preampów lampowych.

Jedyny problem to obecne ceny lamp.
Mam już klon płytki AN jaki wykonał tu Tomasz pod żelazko. Od tego zacznę.
Udało mi się też znaleźć wyraźne zdjęcie przedwzmacniacza znanego tu na forum jako LAMM 2.1- oryginał podobno kosztuje nawet ok. 40.000 zł ;-), już go chyba rozgryzłem i rozrysowałem wg zdjęć, więc z uwagi na istniejące tam SRPP też się kiedyś pobawimy - btw, szukam sponsora na aż 4 lampy do LAMM'a, bo bez nich jest dopiero na końcu kolejki do realizacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dekRe · 17 Maja 2023

W prototypie zasilacza lampowego do preampa zmieniłem przekaźnik na 5V SONGLE-05VDC-SL-C.
Wytrawiam i będę składał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**slawek.xm** · 17 Maja 2023

warto ograniczać ilość miedzi do wytrawienia

a niewykorzystane pola można włączyć do masy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Maja 2023 przez slawek.xm

dekRe · 17 Maja 2023

Przyszły zamówione w PCBWay płytki konwersji prąd/napięcie według schematu autorstwa Eric'a Juaned'a I/V.

Ponowię więc pytanie, czy ktoś już uruchomił PCB Artura, ale z AD1865?
Albo z AD1860?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 17 Maja 2023

33 minuty temu, dekRe napisał:

Albo z AD1860?

Ja uruchomiłem z ad1860 I nawet bardziej im się podoba niż z PCM1702 ponieważ średnica jest po prostu ,,gorąca" . Brzmi to niemal lampowo .

Warto poeksperymentować z tym kondensatorem filtra Lpf 2,2nF. Moim zdaniem ta wartość jest za duża i mocno obcina wysokie tony. Dźwięk robi się zbyt ocieplony i zaokrąglony.

Widzę, że zaprojektowałeś na tranzystorach bc . Ciekawy jestem Twojej opinii na temat brzmienia, bo one grają inaczej niż mpsa18.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Maja 2023 przez arturp

wojkubi · 17 Maja 2023

Czy jest może jakaś wolna płytka płytka do konwersji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dekRe · 17 Maja 2023

54 minuty temu, arturp napisał:

Widzę, że zaprojektowałeś na tranzystorach bc . Ciekawy jestem Twojej opinii na temat brzmienia, bo one grają inaczej niż mpsa18.

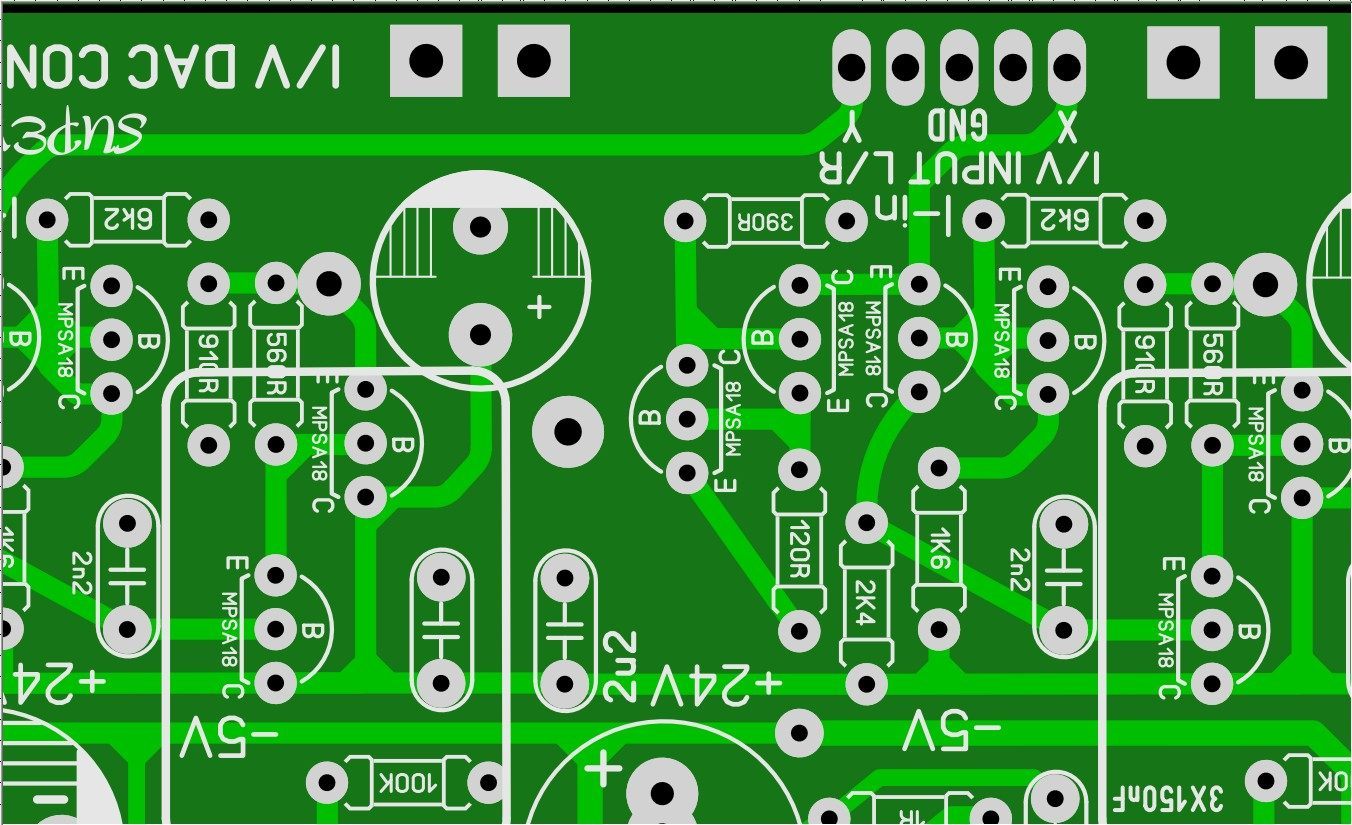

Moje PCB jest tak zaprojektowane - jak w załącznikach, że z jednej strony jest warstwa opisowa z BC550, a z drugiej z MPSA18 - w Sprint Layout sam projektujesz własne makra elementów i robisz to "z marszu", więc jak mamy tranzystory z nogami np.: 123, a drugi ma je akurat odwrotnie 321, to nic nie stoi na przeszkodzie, by na obu stronach PCB dać inne opisy montażu dla tych tylko tranów, bowiem emiter ma trafić do dziurki emiterowej, baza do dziurki na bazę, kolektor do dziurki na kolektor.

Ta sama płytka może zostać zmontowana na jednej stronie albo z BC550, albo na drugiej z MPSA18 - a gdy postawimy ją na 2-3cm słupkach, montaż elementów będzie dwustronny.

Z ciekawości zmontuję dwie - jedną z MPSA18, drugą z BC550 - porównam.
Dziękuję za wskazówki co do kondensatora.

Jak uruchomię to będę miał kilka sztuk do zbycia dla chętnych, w tej samej cenie co PCB Artura, jeśli Artur już nie ma swoich.
Chyba, że ktoś chciałby na cito i już.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 17 Maja 2023

3 minuty temu, dekRe napisał:

Z ciekawości zmontuję dwie - jedną z MPSA18, drugą z BC550 - porównam.

Super .

4 minuty temu, dekRe napisał:

Jak uruchomię to będę miał kilka sztuk do zbycia dla chętnych, w tej samej cenie co PCB Artura, jeśli Artur już nie ma swoich.

Ja już nie mam .

6 minut temu, dekRe napisał:

albo z BC550, albo na drugiej z MPSA18

Sądzisz, że da się zastosować bc550 zamiast mpsa18 bez zmiany wartości rezystorów czy napięć ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dekRe · 17 Maja 2023

2 minuty temu, arturp napisał:

Sądzisz, że da się zastosować bc550 zamiast mpsa18 bez zmiany wartości rezystorów czy napięć ?

Moim zdaniem w tak niskim zakresie napięć można stosować je zamiennie, byle je obrócić, a różnice w brzmieniu mogą wynikać z ich charakterystyk... albo oryginalności.
Jak skończę składać tracer chatakterystyk tranzystorów, to je porównam na wykresach. Ale nie spodziewam się ogromnych różnic.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mkmar · 19 Maja 2023

Zastanawia mnie jedna rzecz - na Waszych płytkach są przewidziane zasilacze +24,-5V. Natomiast PCM1704 jest już zasilany +-5V, więc czy i jak łączycie te -5V z obu układów tj. zasilania PCM oraz I/U?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 19 Maja 2023

37 minut temu, mkmar napisał:

czy i jak łączycie te -5V z obu układów tj. zasilania PCM oraz I/U?

Lepiej nie łączyć tych zasilaczy z wielu powodów. Chociaż Juaneda przewidział taką możliwość.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 20 Maja 2023

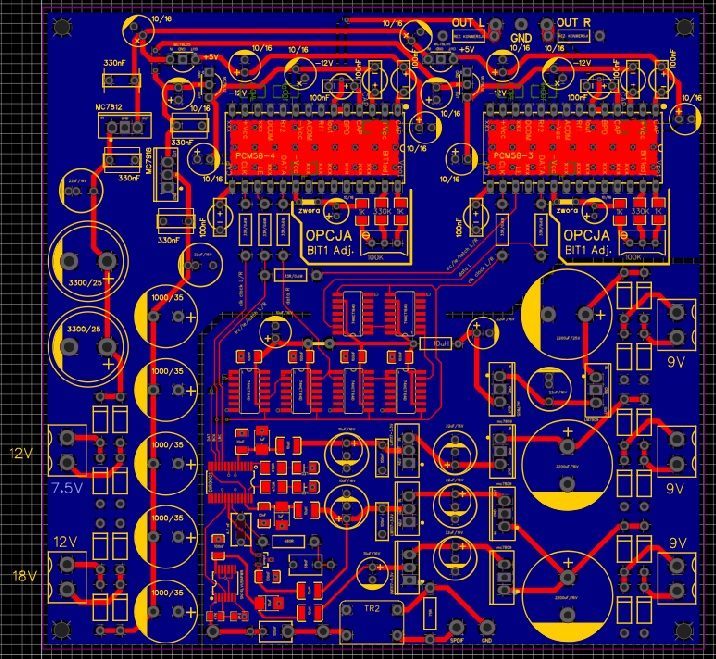

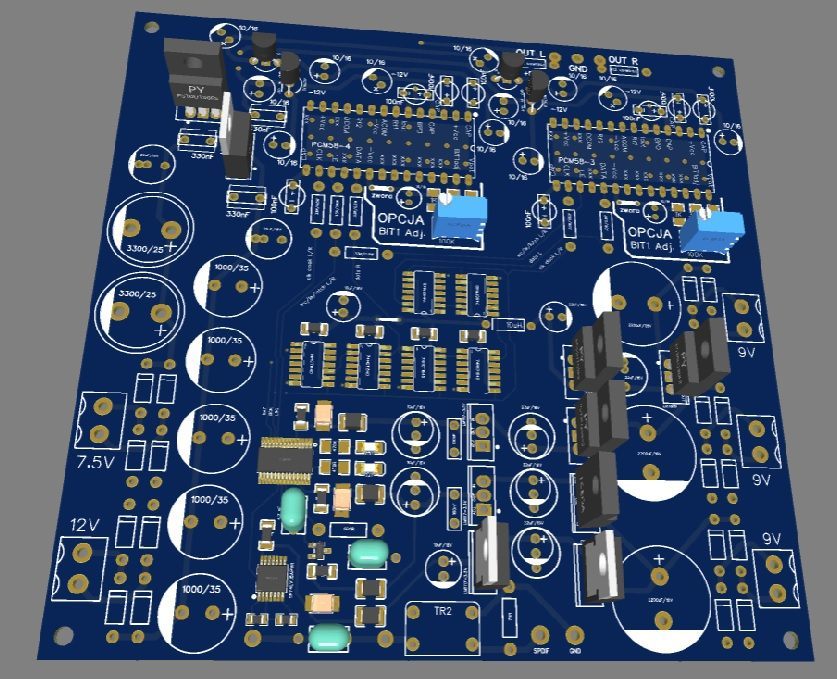

PCM58 no oversampling dac. Odbiornik DIR9001. Rejestr przesuwny na 6 x 74hct164D. Rozdzielone zasilanie odbiornika dla pętli i dla wejścia oraz dla rejestru przesuwnego. Przetworniki mają 2 odrębne zasilacze na 5 woltów i -12 woltów. Ten dac jest zaprojektowany specjalnie po to, żeby można było go spokojnie zbudować bez strachu o tandetę z Chin. Jedyna rzecz, którą trzeba kupić na ebay lub aliexpress to przetworniki, ale na szczęście są tanie , kilkadziesiąt złotych za sztukę. Reszta , w tym odbiornik dir9001 , dostępne w TME bez problemu.

Gra to typowo dla dobrych daków R2R bez filtrów cyfrowych- barwnie ,żywiołowo, energetycznie, ciepło z werwą . Dosyć wyjątkowy jest bas - obszerny, ale bardzo bogaty ,zróżnicowany i nie przeciąga , zaskakująco dobrze kontrolowany . Nawet z prostym układem testowym na jednym opampie pojedynczym na kanał, który jednocześnie pełni funkcję konwertera i wzmacniacza sygnału. Przy odpowiednim dobraniu opampów nie ma konieczności stosowania kondensatorów wyjściowych. Jeszcze nie testowałem z analogiem lampowym ale skoro z opampami jest dobrze to z lampą pewnie będzie super. Jak widać na płytce zaprojektowałem opcję 1bit adjust, ale ja nie używałem, ponieważ nie mam aparatury do pomiaru.

Załączam zdjęcia oraz Gerber z płytką, jeśli ktoś chciałby sobie zamówić. Natomiast jeżeli ktoś chce się już pobawić to mam jeszcze 2 sztuki płytek do wzięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
