Tani nos dac AD1860 , PCM56 , PCM61 , AD1861 itd - projekt dla wszystkich


arturp
 Udostępnij

Rekomendowane odpowiedzi

Celem jest opracowanie projektu i wykonanie płytek dla ,, forumowego" dac-a na starych dobrych monolitycznych przetwornikach R2R z możliwością ich łatwej wymiany .

Główne założenia :

- tanio , non profit - max 200 PLN za układ stereo ( bez transformatorów )

- łatwo dostępne elementy

- prostota budowy , jedna płytka dwustronna

- non oversampling bo rozbudowane dac-ki z oversamplingiem już mamy na forum a ponadto wielu woli brzmienie nos-daców lub chciałoby potestować

- bez analogu ( wyjście prądowe ) bo każdy ma inne preferencje ( lampy , opampy , dyskretne na bipolarach lub fetach itd )

- zasilacz na płytce ze stabilizatorami TO220 aby można było łatwo zrobić zwory i zastąpić je zasilaczem zewnętrznym jeśli ktoś czuje potrzebę  lub ma salasy itp

- dac do współpracy z wyjściem cyfrowym odtwarzacza CD lub innego transportu - do słuchania płyt CD

- możliwość wymiany przetworników dzięki zastosowaniu odbiornika CS8414 pozwalającego na wybór różnych obsługiwanych formatów  oraz podstawek pod przetworniki ( montaż przewlekany )

- elementy przewlekane bo łatwiej kupić takie o dobrych ,,właściwościach sonicznych " niż odpowiadające im SMD

Inspiracje :

Dzięki koledze nieprzeciętnakowi pojawiło się na forum trochę informacji o dac-ach zbudowanych na przetwornikach AD1860 . Miałem okazję słuchać jego Audio Alchemy Dac in the Box i byłem pozytywnie zaskoczony a trzeba brać poprawkę na fakt ,że ten dac nie jest ,, audiofilskiej budowy " - zasilanie niewiele lepsze niż golarki elektrycznej a na dodatek wyjścia napięciowe . Postanowiłem trochę się poduczyć i zaprojektować płytkę pod te przetworniki ale dobre odbiorniki WM8804 i DIR9001 nie obsługują 18 i 20 bitów bez dedykowanej logiki . Kolega Nakamichi zwrócił mi uwagę ,że warto zastosować CS8414 aby ominąć problem logiki . Potem trafiłem na projekt jakiegoś miłego Japończyka i  udało mi się zaprojektować płytkę kopiując jego rozwiązania ? . Załączam schematy i zdjęcia projektu skośnookiego kolegi . Zmodyfikowałem je trochę zgodnie z sugestiami samego autora oraz zamieniłem wyjścia napięciowe na prądowe z rezystorami konwersji .



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

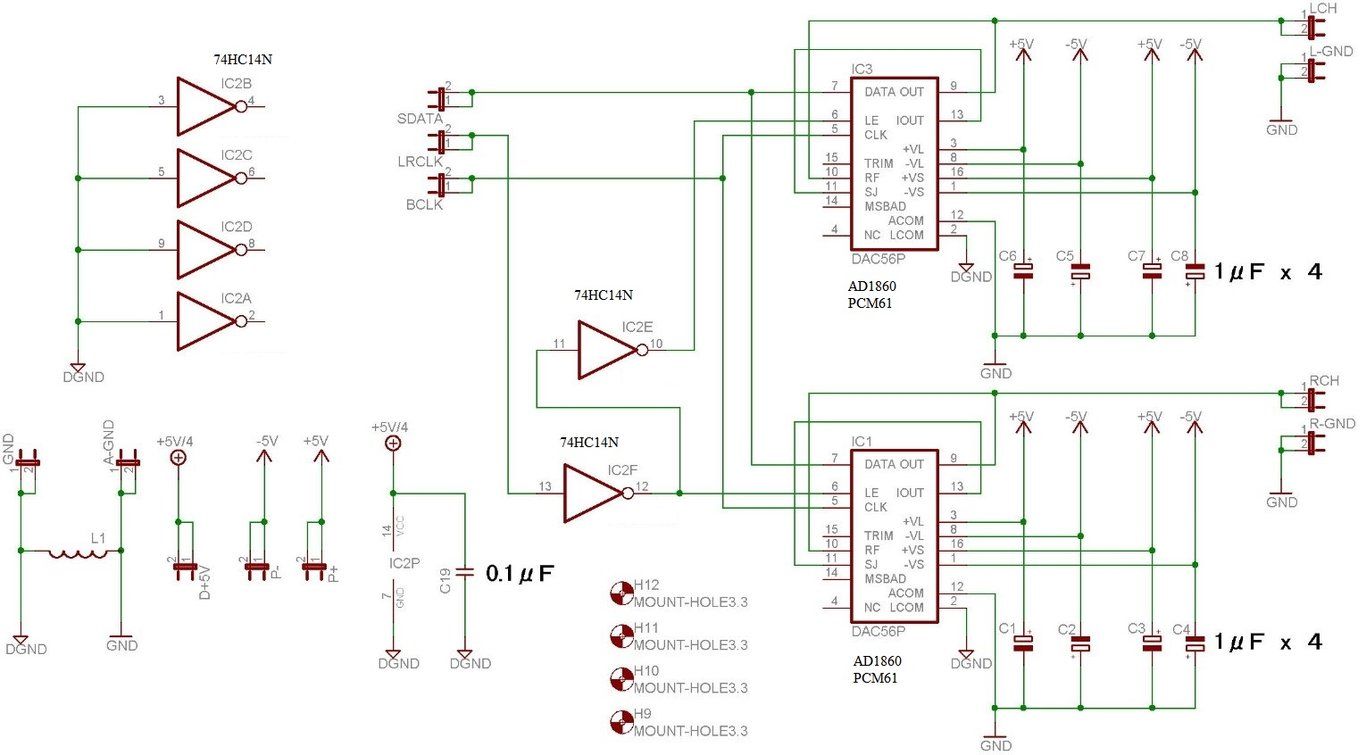

schemat PCM56-61,AD1860-1861.jpg

cs8414 płytka z ustawieniem zworek dla PCM61.jpg

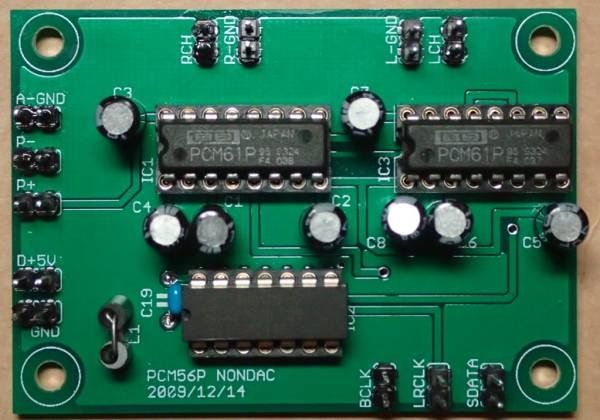

PCM61 płytka.jpg

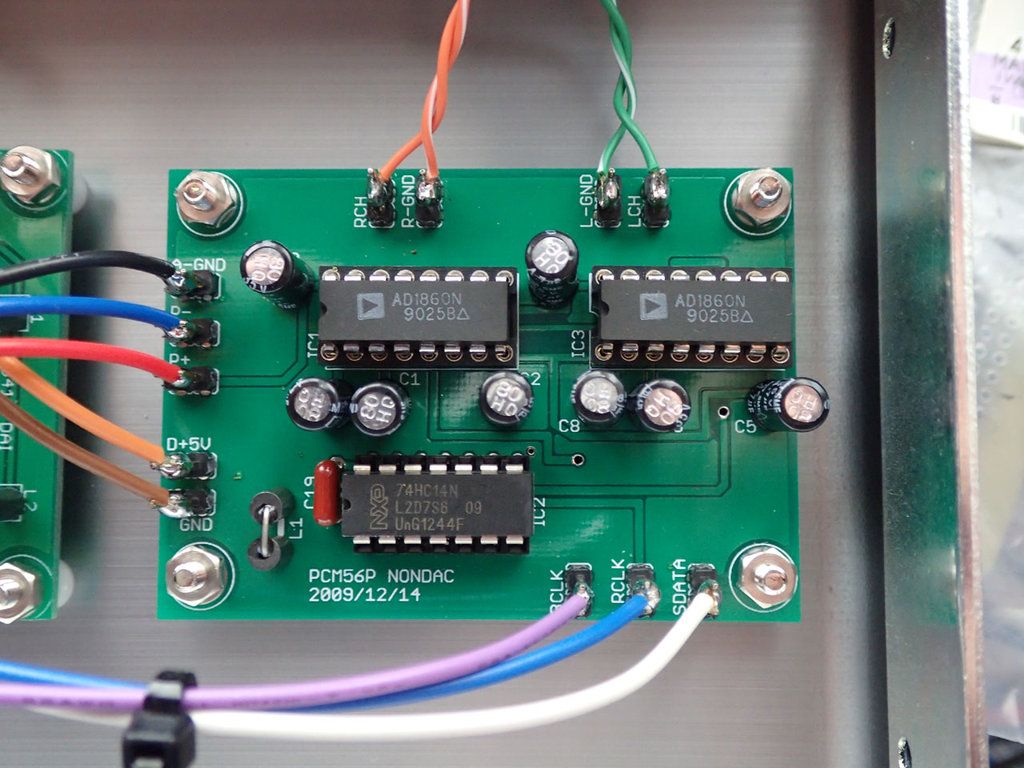

PŁYTKA AD1860.jpg

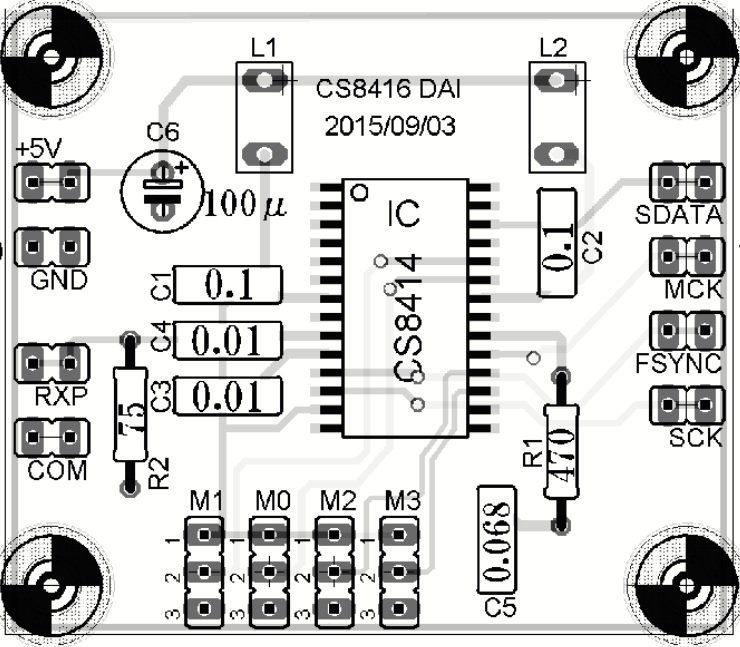

PŁYTKA CS8414.jpg

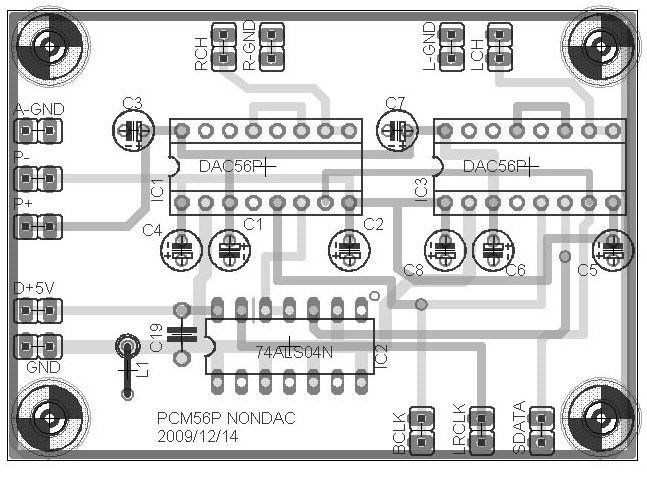

PŁYTKA PCM56 AD1860.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez arturp

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

Płytki .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

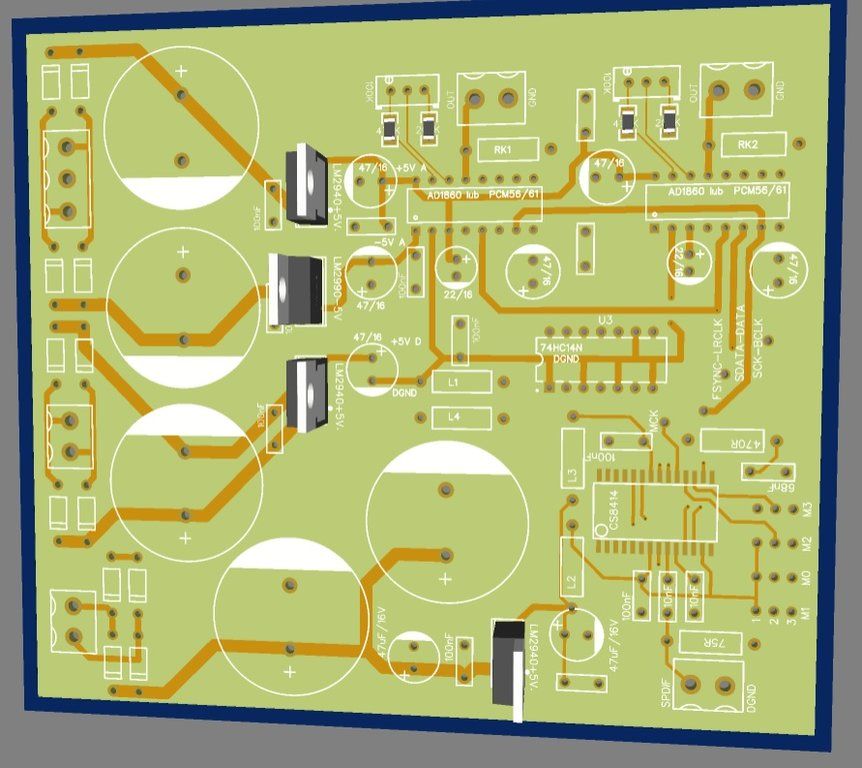

3d view top.jpg

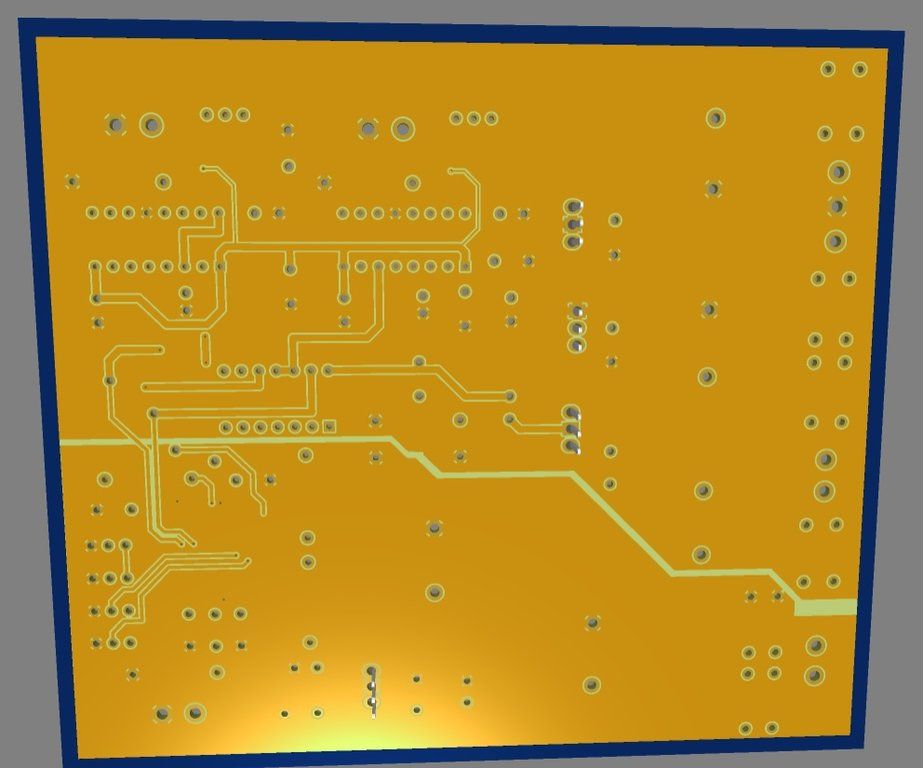

3d view bottom.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach
Teraz, JanF napisał:

Zapisuję się na płytki, można?

Oczywiście ,że można ale lepiej się wstrzymać aż uzgodnimy ostateczną wersję . Liczę na to ,że ktoś z większym doświadczeniem spojrzy na to i zasugeruje jakieś ulepszenia . A może wykryje błędy ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

1. Nie dziel tych mas. Samym rozłożeniem elementów już masz zrobiony podział.

2. Zlej DGND z poligonem. Masz puszczone zasilanie wspólne, a masę wyizolowaną.

3. Zasilanie do cyfrowej części DACa puść przez jakieś ferryty, jeżeli chcesz jedno.

4. Tak na oko masz za małe pady pod kondy, jeżeli to są snapy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
1 godzinę temu, Muzg napisał:

1. Nie dziel tych mas. Samym rozłożeniem elementów już masz zrobiony podział.

2. Zlej DGND z poligonem. Masz puszczone zasilanie wspólne, a masę wyizolowaną.

3. Zasilanie do cyfrowej części DACa puść przez jakieś ferryty, jeżeli chcesz jedno.

4. Tak na oko masz za małe pady pod kondy, jeżeli to są snapy.

Muzg , dziękuję za uwagi . Wyjaśniam i pytam .

1. Nie dziel tych mas. Samym rozłożeniem elementów już masz zrobiony podział.

Na projekcie są trzy masy .

Pierwsza dla odbiornika i jego zasilania - wylewka .

Druga dla 74HC14H i jego zasilania prowadzona ścieżkami .

Trzecia dla części analogowej i cyfrowej przetworników - wylewka .

Wszystkie są połączone dławikami .

Rozumiem , że dławiki skasować i zrobić jedną wylewkę dla wszystkich mas ?

2. Zlej DGND z poligonem. Masz puszczone zasilanie wspólne, a masę wyizolowaną.

Połączenie wszystkich mas to załatwi czy czegoś nie zrozumiałem ? Co to poligon ? Wybacz lamerskie pytanie :- )

3. Zasilanie do cyfrowej części DACa puść przez jakieś ferryty, jeżeli chcesz jedno.

Ferryty za stabilizatorami wstawić ? Nie zaszkodzi zastosować ich także na zasilaniu części analogowej ?

4. Tak na oko masz za małe pady pod kondy, jeżeli to są snapy.

Kondensatory tylko pozornie są duże - maja średnicę około 2,5 cm , raster 10 mm a otwory na nóżki 1,4 mm średnicy , więc najwyżej zmienię średnicę otworów do 2 mm i średnicę pola lutowniczego do 3,6 mm.

Zbieg okoliczności czy znak od opatrzności ? Właśnie przyszły długo wyczekiwane AD1860N-K z Chin (zamówione 25 lutego ) . Każdy z innej serii produkcyjnej  ale w sumie przy cenie 18,82 pln  zwysyłką za 5 sztuk ( ! ) to nie ma co narzekać . Wcześniej kupiłem dwie sztuki za około 10 PLN od innego dostawcy i to raczej podróbki były ale jeszcze ich nie testowałem . Ciekawe ,że sprzedają po 5 sztuk a można je stosować tylko parami ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

Dla zainteresowanych załączam link do aukcji , na której można kupić AD1860  w różnych gradacjach i za godziwe pieniądze . Raczej oryginały , linka podał mi kiedyś nieprzeciętniak , który był zadowolony z zakupu .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

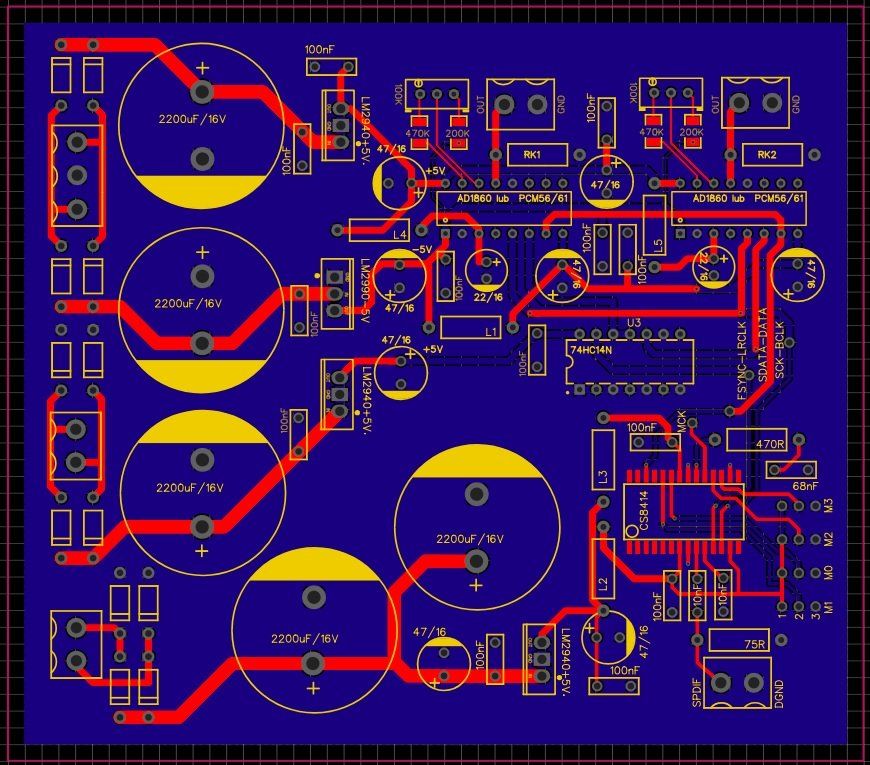

Płytka poprawiona zgodnie z sugestiami Muzga

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

płytka wersja 17.04.2020..jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

Staraj się ciachać tylko jedną warstwę i zachować jak najwięcej niepociętej masy na drugiej. Sporo ścieżek z niczym się nie przecina i można je przenieść na "top".

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
11 godzin temu, Muzg napisał:

Staraj się ciachać tylko jedną warstwę i zachować jak najwięcej niepociętej masy na drugiej.

Część już przeniosłem ale jest sporo takich ścieżek , które ( częściowo ) można przenieść na górę ale trzeba wtedy zrobić przelotki do połączenia z dolną warstwą . Pojawia się pytanie - sądzisz ,że lepiej jest dać więcej przelotek góra/dół  aby mniej ciąć masę ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

Świetny pomysł i fajna płytka.

Gdyby tak dodać:

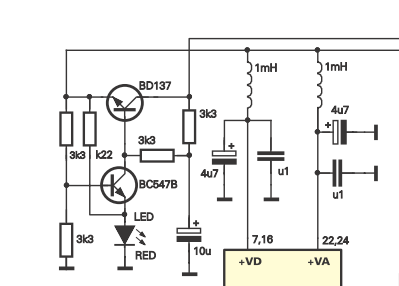

- za stabilizatorami TO220 np takie proste a`la żyratory, (to tylko przykład) które bardzo dobrze kasują śmieci, wtedy raczej nie będzie potrzeby bawić się salasami itp.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 2060478141_Stab5v.thumb.png.a8fd05638ac04de10e00006179090293.png

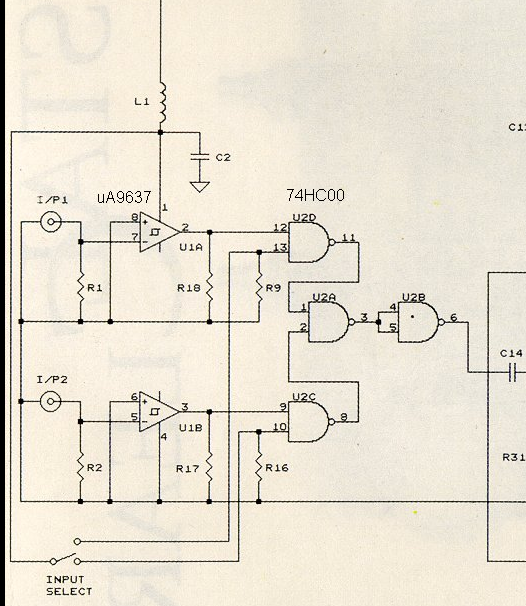

- na wejściu CS-a prosty selektor wejść:

318073432_selektorspdif.thumb.png.bc31e047300ff8c5d7bc849ffd10828a.png     lub coś podobnego na samych tylko bramkach 74HCU04



- warto też wyprowadzić piny z sygnałami SCK, MCK, FSYNC, SDATA

Takie proste dodatki tylko minimalnie powiększyły by płytkę a znacznie rośnie funkcjonalność.











Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
1 godzinę temu, mkmar napisał:

takie proste a`la żyratory,

Ciekawe i pewnie przydatne ale trochę skomplikowana sprawa zasilania tych tranzystorów



1 godzinę temu, mkmar napisał:

warto też wyprowadzić piny z sygnałami SCK, MCK, FSYNC, SDATA

  Proszę bardzo - są pola lutownicze w rządku - raster 2,54 mm

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

Starałem się zlikwidować maksymalnie ilość ,, cięć " masy i wszystko co się da przenieść na górną warstwę ale może ktoś zauważy jeszcze jakieś miejsca do zmiany .

Załączam rysunek płytki i skompresowane pliki Gerber gdyby ktoś miał ochotę powalczyć z tematem .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach
10 godzin temu, arturp napisał:

Część już przeniosłem ale jest sporo takich ścieżek , które ( częściowo ) można przenieść na górę ale trzeba wtedy zrobić przelotki do połączenia z dolną warstwą . Pojawia się pytanie - sądzisz ,że lepiej jest dać więcej przelotek góra/dół  aby mniej ciąć masę ?

Tak, jak najwięcej niepociętej masy.

Masz do poprawy odsprzęganie kości. Każda z 4 nóg zasilania powinna mieć kondensator stały najkrótszą możliwą drogą do odpowiadającej jej masy układu.

Zasilanie bramki możesz współdzielić z zasilaniem cyfry. Jeżeli chcesz to możesz pozostawić osobny regulator, ale nie wydaje mi się, żeby osobne uzwojenie było potrzebne.

CS też ma odsprzęganie źle zrobione. Powinno być tak: contenteetimes-images-00pcb-emcrightfirs

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
15 minut temu, Muzg napisał:

Masz do poprawy odsprzęganie kości. Każda z 4 nóg zasilania powinna mieć kondensator stały najkrótszą możliwą drogą do odpowiadającej jej masy układu.



15 minut temu, Muzg napisał:

CS też ma odsprzęganie źle zrobione

masz rację . autor oryginalnego projektu zupełnie pominął odsprzęganie zasilania małymi pojemnościami . ja wstawiłem kostki polipropylenów ale chyba zbyt daleko nóżek przetworników . będę musiał dołożyć jakieś ceramiki SMD 805 po 100nF bo nic innego nie wejdzie .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

Warto by było zastosować filtry LC jeżeli układy scalone współdzielą zasilanie. Dławiki SMD nie zajmują dużo miejsca, a zawsze to dodatkowa separacja. Zastanowiłbym się też nad 2 stopniowym zasilaniem - po prostu 2 stabilizatory w szeregu na kolejne niższe napięcia żeby zmaksymalizować PSRR za grosze (koszt dodatkowego 78XX).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
12 godzin temu, arturp napisał:



masz rację . autor oryginalnego projektu zupełnie pominął odsprzęganie zasilania małymi pojemnościami . ja wstawiłem kostki polipropylenów ale chyba zbyt daleko nóżek przetworników . będę musiał dołożyć jakieś ceramiki SMD 805 po 100nF bo nic innego nie wejdzie .

Dasz radę wcisnąc 100n COG? Jeszcze lepsze od X7R. Nie wiem tylko czy są mniejsze od 1206

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
7 godzin temu, SomekPoland napisał:

Warto by było zastosować filtry LC jeżeli układy scalone współdzielą zasilanie. Dławiki SMD nie zajmują dużo miejsca, a zawsze to dodatkowa separacja. Zastanowiłbym się też nad 2 stopniowym zasilaniem - po prostu 2 stabilizatory w szeregu na kolejne niższe napięcia żeby zmaksymalizować PSRR za grosze (koszt dodatkowego 78XX).

Dziękuję za sugestię . Faktycznie poprawa zasilania mogłaby coś poprawić w brzmieniu i prawidłowym działaniu układu ale ... Zasilanie sekcji cyfrowej zostało oddzielone od zasilania analogu przez dodanie dławików . W zasadzie dławiki można by wstawić jeszcze tylko na zasilanie sekcji analogowej ale skoro jest już oddzielona od cyfrówki dławikami dla niej dedykowanymi to nie wiem czy to coś zmieni , zwłaszcza ,że różne słyszałem opinie na temat filtrów LC , nie wszystkie pozytywne . Prestabilizacja nie jest przewidziana na płytkach ale jest możliwa i oczywiście wskazana - każdy może zastosować zewnętrzne zasilacze stabilizowane ( na przykład na 12V ) i z tych zasilaczy wpiąć się w złącza zasilania przewidziane na płytce , wystarczy zastąpić po dwie diody prostownicze w zaprojektowanych mostkach zwykłymi zworami  . pozdr.

1 godzinę temu, Krzych 2 napisał:

Dasz radę wcisnąc 100n COG? Jeszcze lepsze od X7R. Nie wiem tylko czy są mniejsze od 1206

zrobiłem filtrowanie małymi pojemnościami ale przegiąłem w druga stronę ? Przy nogach przetworników stawiłem po 100nf w wersji SMD ale lutowane od spodu płytki bo z góry już nie wejdą . natomiast wszędzie ( także przy odbiorniku i 74HC14 ) są po 100nf w wersji przewlekanej - troszkę dalej od nóżek - jakieś 0,2-0,5 cm . To już lekka przesada zwłaszcza ,ze stawiłem kolejne dławiki na zasilaniu cyfry .

płytka po wszystkich zmianach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

W tej chwili męczy mnie tylko jedno - czy prawidłowo poprowadziłem sygnały od odbiornika przez 74HC14 do przetworników ?  Nie bardzo jeszcze chwytam ten temat a oparłem się jedynie na tym co zrobił żółty koleżka , którego projekt był punktem wyjścia do zrobienia tej płytki .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez arturp

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach
36 minut temu, arturp napisał:

W tej chwili męczy mnie tylko jedno - czy prawidłowo poprowadziłem sygnały od odbiornika przez 74HC14 do przetworników ?  Nie bardzo jeszcze chwytam ten temat a oparłem się jedynie na tym co zrobił żółty koleżka , którego projekt był punktem wyjścia do zrobienia tej płytki .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nieużywane bramki koniecznie do gleby. Nie wiem czy seria hcu tych bramek nie jest lepsza. Ileś lat temu dawno to było, zrobiłem z powodzenie reclocker spdif na tych bramkach i flip-flopie, gdzieś to w wątku z shigaclonem jest. Ja to wszystko sprzedałem razem z odtwarzaczem. Wiem, że tam zrobiłem jakiś błąd z odsprzęganiem zasilania i dopiero 3 płytka działała dobrze, a sygnał na oscylku był bez zarzutu

Na schemacie chyba masz wejścia do gleby, a na płytce coś nie widzę

W szereg z sygnałami tak 10-30 omów by się przydało

Zawsze to ewentualne interakcje troche przydusi w zarodku

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Godzinę temu, Krzych 2 napisał:

Na schemacie chyba masz wejścia do gleby, a na płytce coś nie widzę

Nieużywne są zwarte do masy - sprawdziłem .

Godzinę temu, Krzych 2 napisał:

W szereg z sygnałami tak 10-30 omów by się przydało

udało się wcisnąć przewlekane , oznaczyłem 22R ale każdy wstawi co uzna za stosowne

Człowiek zapomina o takich prostych i ważnych sprawach jak bezmyślnie kopiuje cudze pomysły ? .

Dzięki za wskazówki .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach
22 godziny temu, arturp napisał:

...

Załączam rysunek płytki i skompresowane pliki Gerber gdyby ktoś miał ochotę powalczyć z tematem .



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy mógłbyś załączyć pliki w formacie akceptowanym przez Easy EDA?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
1 minutę temu, jurek napisał:

Czy mógłbyś załączyć pliki w formacie akceptowanym przez Easy EDA?

Ja to projektuję właśnie w EasyEDA ale jeszcze nie doszedłem jak to zapisać inaczej niż w Gerberze .

Udostępniłem projekt ale nie wiem jak możesz go otworzyć - pewnie trzeba się zalogować w EasyEDA i wejść na ten link :

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

Projekt dało się otworzyć z powyższego linku.

Można też zapisać w formacie programu: Ikonka DOKUMENT-> export-> EasyEDA.

Powinno się zapisać w pliku *.json

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
Odnośnik do komentarza
Udostępnij na innych stronach
37 minut temu, jurek napisał:

Powinno się zapisać w pliku *.json

no zapisało się ale nie mogę otworzyć dlatego dałem linka , ważne że działa . pozdr.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach

czy można elementy na płytce umieścić bardziej "symetrycznie" wizualnie?

poprawka w "paint", ale mniej więcej wiadomo o co chodzi, na pewno wygląda porządniej, PCB jest odrobinę większe

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

GŁOŚNIKOWY OPORNIK

Odnośnik do komentarza
Udostępnij na innych stronach
2 godziny temu, arturp napisał:

no zapisało się ale nie mogę otworzyć dlatego dałem linka , ważne że działa . pozdr.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Plik  .json twiera się ale są tylko projekty PCB- brak jest schematu. Mam wrażenie że przez jakiś czas widziałem schemat - potem zginął.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
20 minut temu, jurek napisał:

Plik  .json twiera się ale są tylko projekty PCB- brak jest schematu. Mam wrażenie że przez jakiś czas widziałem schemat - potem zginął.

Nie ma schematu . Widok płytki jest tak czytelny ,że nie chciało mi się robić schematu w EasyEDA . Opierałem się na schemacie wstępnym załączonym na początku tego wątku . Dodatkowo sprawę ułatwia fakt ,że jest jedna wylewka masy dla całego układu .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach
8 hours ago, arturp said:

Prestabilizacja nie jest przewidziana na płytkach ale jest możliwa i oczywiście wskazana - każdy może zastosować zewnętrzne zasilacze stabilizowane ( na przykład na 12V ) i z tych zasilaczy wpiąć się w złącza zasilania przewidziane na płytce , wystarczy zastąpić po dwie diody prostownicze w zaprojektowanych mostkach zwykłymi zworami  . pozdr.

Nie lepiej właśnie zrobić to na płytce, nie ciągnąć przewodów i dokładać kilak dodatkowych płytek? Taki stabilizator to 4 cm2, a cały zewnętrzny zasilacz znacznie więcej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

     Udostępnij



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.



    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat oraz na ukrycie połowy reklam wyświetlanych na forum.
