Potencjometr - zakłócenia, brumienie

Prewwit

Przez Prewwit ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano

    Na razie z masą nic nie ruszałem, bo nie mam nowych kabli i rezystorów, czyli wszystko podłączone jak na ostatnim zdjęciu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano (edytowane)

    Prewwit, spraw sobie kawałek kątownika aluminiowego i przykręć potencjometr RK168 do obudowy podłączając jak na fotce przewodami ekranowanymi jak najbliżej gniazd (na środku, nie podłączaj płytki sterowania silnikiem a masę zrób wspólną) gdy podłączysz taki potencjometr w metalowej i zamkniętej obudowie nie powinno być słychać brumu, jeżeli się pojawi łączysz masę przez rezystor lub bezpośrednio z obudową - w tym momencie brumu nie ma, dalej, montujesz płytkę ze sterownikiem i podłączasz do silnika, jeśli wystąpi brum masę sterownika łączysz bezpośrednio lub przez rezystor do obudowy i koniec tematu.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez witek_z
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano
    20 minut temu, witek_z napisał:

    Prewwit, spraw sobie kawałek kątownika aluminiowego i przykręć potencjometr RK168 do obudowy podłączając jak na fotce przewodami ekranowanymi jak najbliżej gniazd (na środku, nie podłączaj płytki sterowania silnikiem a masę zrób wspólną) gdy podłączysz taki potencjometr w metalowej i zamkniętej obudowie nie powinno być słychać brumu, jeżeli się pojawi łączysz masę przez rezystor lub bezpośrednio z obudową - w tym momencie brumu nie ma, dalej, montujesz płytkę ze sterownikiem i podłączasz do silnika, jeśli wystąpi brum masę sterownika łączysz bezpośrednio lub przez rezystor do obudowy i koniec tematu.





    błąd fotki, teraz OK

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    3 minuty temu, artw napisał:

    on nie ma czarnego ALPSA z silnikiem

    jak to nie ma jak pisze w pierwszym poście

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano
    50 minut temu, witek_z napisał:

    jak to nie ma jak pisze w pierwszym poście

    Mam RK168, Twoje  zdjęcie jak rzut z góry to by się zgadzało z moim podłączeniem. Front obudowy, w którym siedzi potencjometr mam z aluminium.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    artw Stały bywalec

    artw

    Opublikowano
    Opublikowano

    co Ty za bzdury piszesz , jak na Twoim zdjęciu masz potencjometr w metalowej obudowie z dwoma rzędami pinów, a schemat dotyczy czarnego Alpsa , czyli potencjometru w plastikowej obudowie z metalowym frontem i jednym rzędem pinów.Co tu się zgadza?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    DIY to przyjemność grzebania w sprzętach.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano (edytowane)
    25 minut temu, artw napisał:

    co Ty za bzdury piszesz , jak na Twoim zdjęciu masz potencjometr w metalowej obudowie z dwoma rzędami pinów, a schemat dotyczy czarnego Alpsa , czyli potencjometru w plastikowej obudowie z metalowym frontem i jednym rzędem pinów.Co tu się zgadza?

    Tak to jest jak się nie czyta całego wątku. Najpierw był podłączony RK168

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , potem podłączyłem ten drugi z dwoma rzędami z zestawu AVT, aby sprawdzić czy coś nie tak może jest z ALPSem i na nim też to samo.


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Prewwit
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    artw Stały bywalec

    artw

    Opublikowano
    Opublikowano

    to po jaką cholere dajesz zdjęcia z tego z AVT? daj zdjęcia podłączonego Alpsa

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    DIY to przyjemność grzebania w sprzętach.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano
    5 minut temu, artw napisał:

    to po jaką cholere dajesz zdjęcia z tego z AVT?

    Bo taki był testowo podłączony, jakbyś czytał, a nie tylko oglądał wszystko byś rozumiał. Będzie foto ALPSa spokojnie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano
    2 godziny temu, Prewwit napisał:

     Twoje  zdjęcie jak rzut z góry to by się zgadzało z moim podłączeniem.

    odwrotnie

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

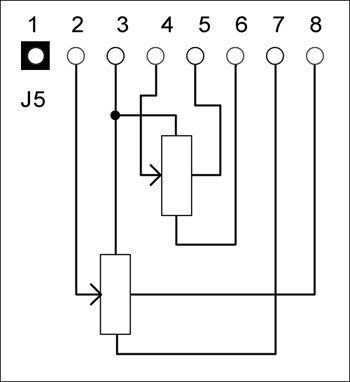

    Prewwit, ja Cię bardzo przepraszam odnośnie wyprowadzeń potencjometru, w sieci sa sprzeczne dane więc sam musisz sprawdzić omomierzem.

    taką fotkę znalazłem no i niestety jest inna


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano

    no i wszystko jasne

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano
    7 minut temu, witek_z napisał:

    no i wszystko jasne

    Czyli wychodzi, że to podłączenie co wrzucałem jest dobre, 1 masa, tylko czy 2 to na pewno OUT i 3 IN?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano
    29 minut temu, Prewwit napisał:

    Czyli wychodzi, że to podłączenie co wrzucałem jest dobre, 1 masa, tylko czy 2 to na pewno OUT i 3 IN?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    masz wszystko w PDF-ie

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano

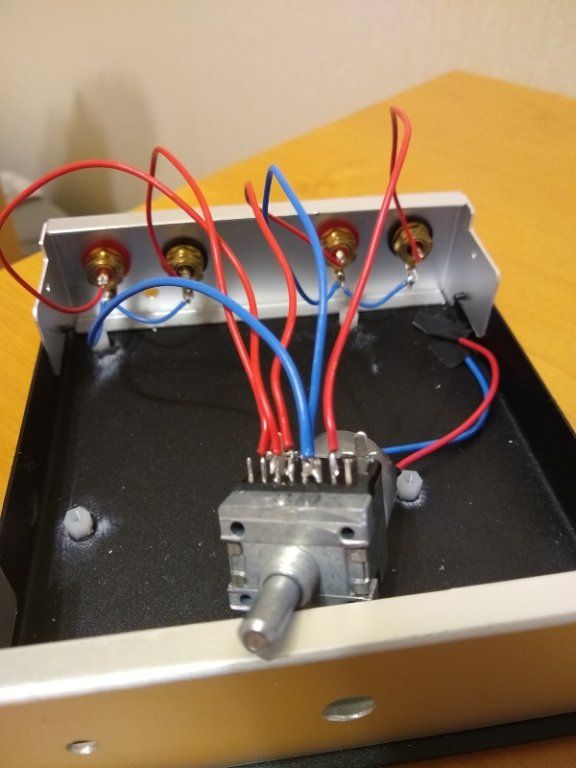

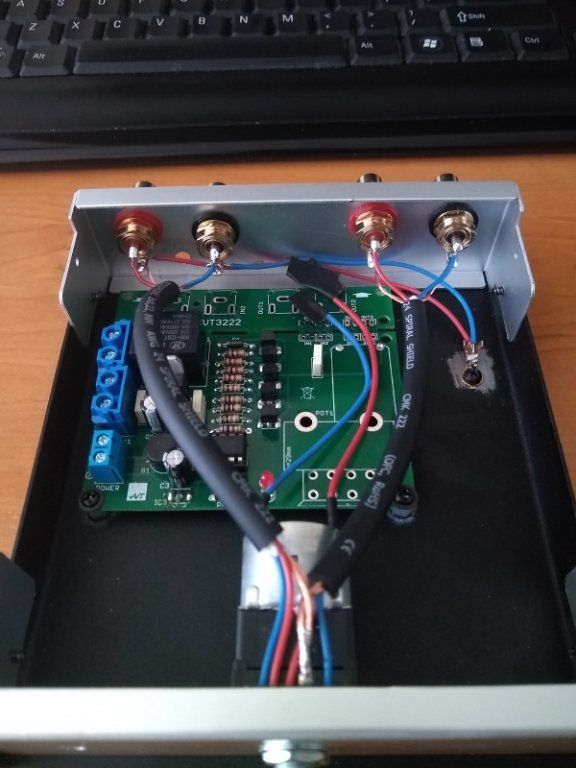

    Wrzucam fotkę jak mam obecnie podłączone z ALPS RK168, zakłócenia na prawym głośniku i gra ciszej od lewego, przy maksymalnie rozkręconym potencjometrze następuje wyrównanie poziomu głośności i zakłócenia znikają?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano (edytowane)
    19 minut temu, witek_z napisał:

    nie osiągniesz sukcesu takim montażem i takim podejściem do sprawy

    Dziś bardziej zabawa i artw domagał się foto z ALPSem? , bo jak pisałem nie mam kabla ekranowanego i rezystorów, jutro kupię. Dziwi mnie to że na H80 nie mam zakłóceń?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Prewwit
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    Kable grają.

    Z H80 uzyskałeś synergię.

    A na poważnie. Jak wszystko podłączysz kablem w ekranie. Potka również podłączysz gdzieś do ekranu. Ekran raz od wejścia potem od wyjścia. Wyciągniesz wnioski. Dopiero potem eksperymentuj z różnymi klockami.

    Wszystko ma uzasadnienie mimo, że nie wszystko czujemy intuicją.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano (edytowane)
    6 minut temu, Prewwit napisał:

    . Dziwi mnie to że na H80 nie mam zakłóceń?

    przeważnie preamp wzmacnia około 6-10 dB a końcówka mocy około 26-30 dB wiec przy końcówce mocy druty to antena.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez witek_z
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    przemak Weteran

    przemak

    Opublikowano
    Opublikowano
    52 minuty temu, Prewwit napisał:

    Wrzucam fotkę jak mam obecnie podłączone z ALPS RK168, zakłócenia na prawym głośniku i gra ciszej od lewego, przy maksymalnie rozkręconym potencjometrze następuje wyrównanie poziomu głośności i zakłócenia znikają?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Nie widzę nic, ale objawy wskazują na odwrotnie podłączony prawy kanał ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    nagrywamy.com

    Odnośnik do komentarza
    Udostępnij na innych stronach
    artw Stały bywalec

    artw

    Opublikowano
    Opublikowano (edytowane)

    potencjometr masz polutowany "w drugą stronę", numery są liczone od góry z prawej strony patrząc od osi.

    Czyli najpierw pusty pin, potem dwa połączone piny masy , potem dwa wyjścia , na końcu dwa wejścia

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez artw
    Lubię to Lubię to ×

    DIY to przyjemność grzebania w sprzętach.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano (edytowane)
    9 godzin temu, witek_z napisał:

    błąd fotki, teraz OK

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    9 godzin temu, artw napisał:

    on nie ma czarnego ALPSA z silnikiem

    jak to nie ma jak pisze w pierwszym poście

    Dziś był u mnie znajomy elektronik, pomierzył potencjometr i okazało się że właśnie takie połączenie jak wrzuciłeś witek_z jest prawidłowe. Te podłączenie z Alle i strony ALPSa się nie zgadza. Kanały grają równo, ale jeszcze mam delikatne zakłócenia, ale jak pisaliście brak ekranowania kabli i masy do obudowy. Dzięki za wszystkie porady, będę działał dalej, aby nie było żadnych zakłóceń, likwidacja anten i masa do obudowy?


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Prewwit
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano
    23 godziny temu, przemak napisał:

    Tak, jeżeli dobrze widzę to do wejścia masz podłączony środek/ślizgacz.

    Ten potencjometr z zestawu AVT w takim razie wychodzi, że też  był przeze mnie błędnie podłączony, bo wzorowałem się na płytce. W takim razie to i płytka źle zrobiona bo na niej wejście sygnału IN jest między pinami MASY i  pinami OUT. A jak piszesz powinno być MASA, OUT, IN.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    przemak Weteran

    przemak

    Opublikowano
    Opublikowano
    10 godzin temu, Prewwit napisał:

    Ten potencjometr z zestawu AVT w takim razie wychodzi, że też  był przeze mnie błędnie podłączony, bo wzorowałem się na płytce. W takim razie to i płytka źle zrobiona bo na niej wejście sygnału IN jest między pinami MASY i  pinami OUT. A jak piszesz powinno być MASA, OUT, IN.

    Tak, pisałem o tym od początku. Błąd jest w artykule i na płytce. Trzeba zamienić wejście z wyjściem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    nagrywamy.com

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kris_54701 Wschodząca gwiazda

    Kris_54701

    Opublikowano
    Opublikowano

    Również się babralem z tym kiedyś. Ma zamienione piny.

    A poza tym rozjazd między kanałami jest taki, że szkoda cyny na to.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Prewwit Doświadczony

    Prewwit

    Opublikowano
    • Autor
    Opublikowano (edytowane)

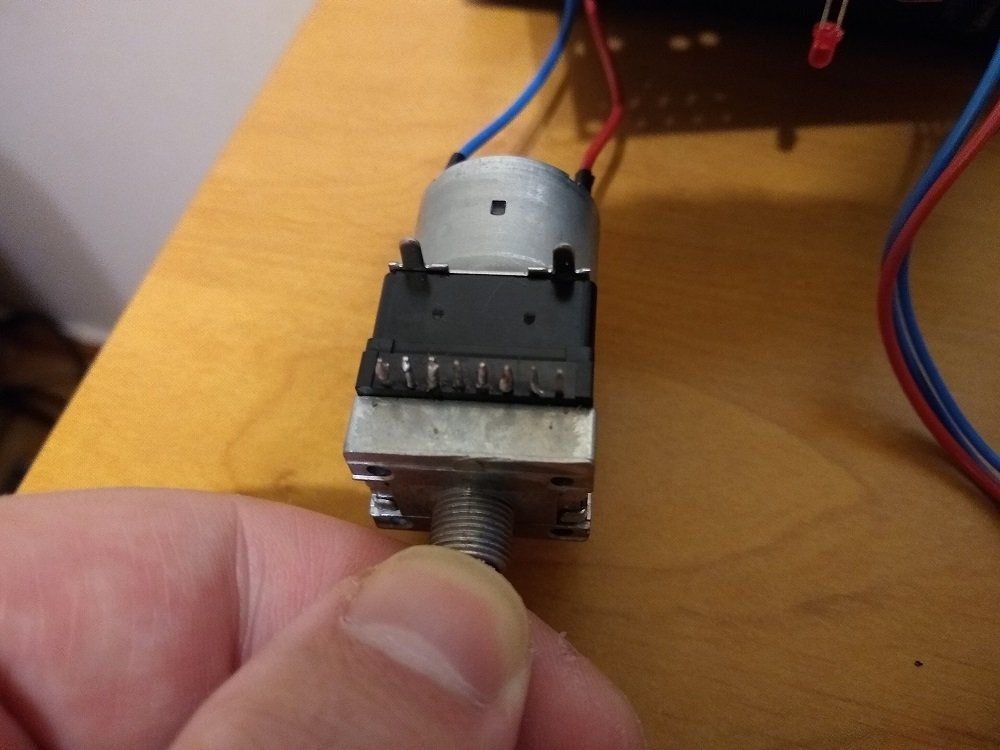

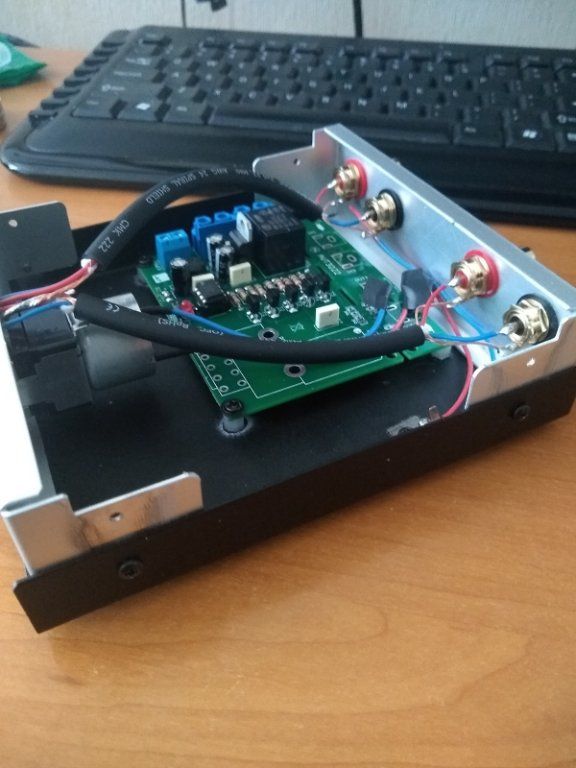

    Temat zakłóceń rozwiązany, podłączenie masy do obudowy z gniazd wejściowych załatwiło sprawę. Musiałem pilnikiem jeszcze pozdzierać farbę w miejscach styku elementów obudowy, by masa doszła do potencjometra. Wymiana kabli na ekranowane jedynie dodała estetyki do środka, bo już nie miałem i tak zakłóceń. Wrzucam foty po podłączeniu, gniazda lewy, prawy są odwrotnie, ale tak chciałem?

    23 godziny temu, Kris_54701 napisał:

    Również się babralem z tym kiedyś. Ma zamienione piny.

    A poza tym rozjazd między kanałami jest taki, że szkoda cyny na to.

    U mnie z RK168 na razie kanały grają równo.

    Mam pytanie skąd wynika wyższa cena RK271

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , czym się różni od mojego?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Prewwit
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
