Witam.



Poszukuję 8-mio wejściowego selektora źródła.

Czy to w postaci przełączników mechanicznych, czy z przekaźnikami, max, jaki znalazłem to 6.

Czy ktoś wie, gdzie dostanę taką ósemkę?



Pozdrawiam

Ptyś

[daris666]

takie dwa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

plus

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ptyś]

Dzięki za odpowiedź, ale niestety jeden jest 5 kanałowy, a drugi mono.

[daris666]

8 minut temu, Ptyś napisał:

Dzięki za odpowiedź, ale niestety jeden jest 5 kanałowy, a drugi mono.

kurde ?  dwie takie płytki dają 10 kanałów a przełącznikiem ( do którego podałem link ) przełączasz.

Myślałem że zrozumiesz.

[Ptyś]

No nie zatrybiłem ? Przyjrzę się temu dokładniej.

Czy te płytki można kupić? Pewnie znowu nie kleję, ale nie mogę znaleźć.

[rangefinder]

napisz do użytkownika gavron04

[artw]

tu jest dział DIY więc zrób sobie sam

Weź 8 przekaźników,przełącznik 8pozycji i kawałek zasilania do sterowania.Proste a satysfakcja po Twojej stronie

[witek_z]

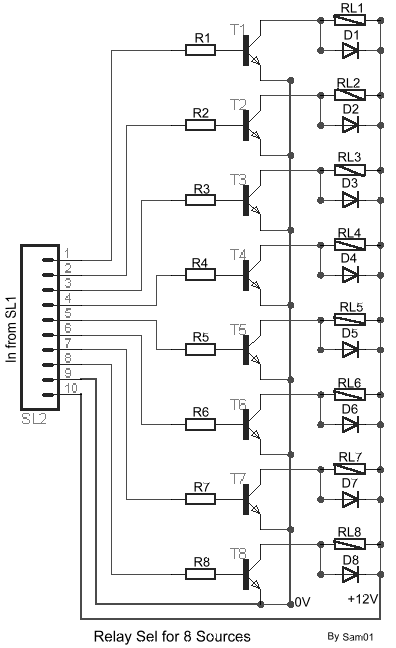

Lista części

R1-8 = 10Kohms
IC1 = 74LS374
D1-8 = Led 3mm
R9 = 470 omów    =
IC2 74LS27
C1-3 = 47nF 63V MKT
R10-17 = 4.7Kohms
IC3 = 74LS10
Przekaźnik RL1-8 = 6-12V DC
Trymer TR1 = 4.7Kohms
T1-8 = BC550
Wciśnij przycisk S1-8 = SW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Października 2020 przez witek_z

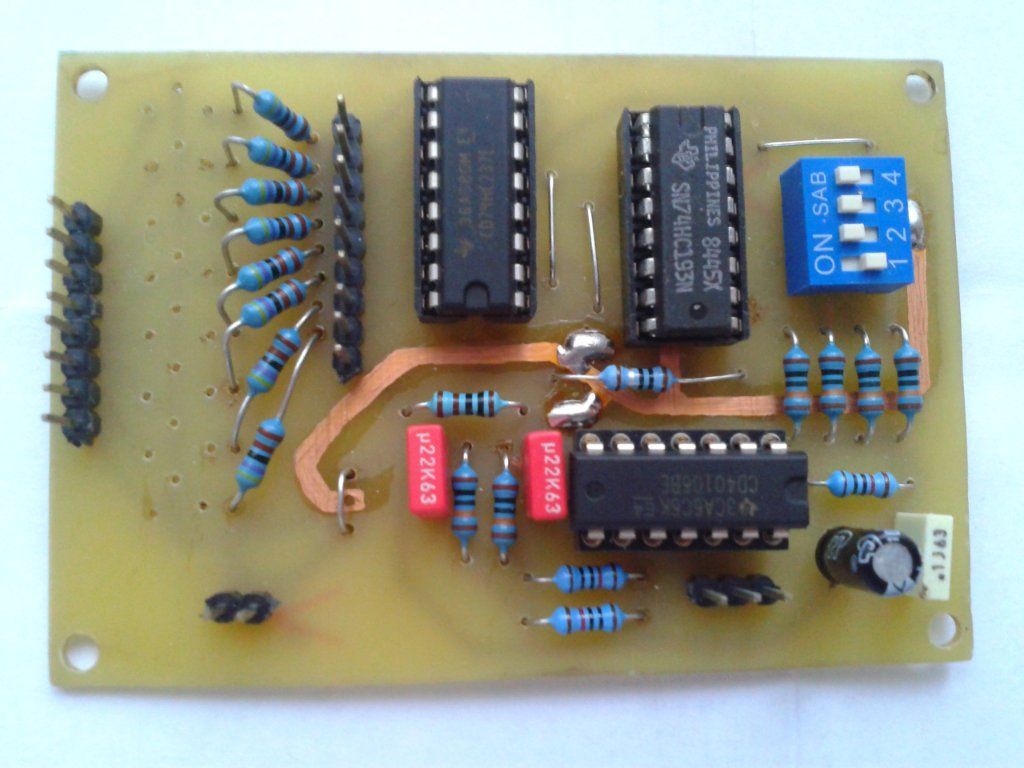

[witek_z]

lista cześci

R1-2=10Kohms
R3-4=100Kohms
R5-8=100Kohms
R9=10Kohms
R10=470 ohms
C1-2=10nF63V MKT
C3-4=47nF63V MKT
C5-6=10uF16V
C7=47nF63V  MKT
D1-8=Led 3mm
IC1=CD40106
IC2=74HC193
IC3=74HC4051
IC4=74HC237
S1-2=Push Button sw
S3=DIL 8P SW

Nie montować IC3.

Jest jeden mankament tego układu: przełączenie następuje po rozłączeniu styków a nie po zwarciu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ptyś]

Dziękuję za wszystkie odpowiedzi. Szkoda, że nie ma po prostu 8 pozycyjnego przełącznika mechanicznego.

Rozwiązania zaprezentowane przez witek_z (dziękuję ? ) są za skomplikowane na moje umiejętności.

[McGyver]

3 minuty temu, Ptyś napisał:

Dziękuję za wszystkie odpowiedzi. Szkoda, że nie ma po prostu 8 pozycyjnego przełącznika mechanicznego.

Rozwiązania zaprezentowane przez witek_z (dziękuję ? ) są za skomplikowane na moje umiejętności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dwa takie, już gotowe zmontowane, plus wyżej pokazany switch podłączony w odpowiedni sposób.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

Ptyś, mam coś takiego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ptyś]

McGyver i witek_z, dziękuję za zaangażowanie. ?

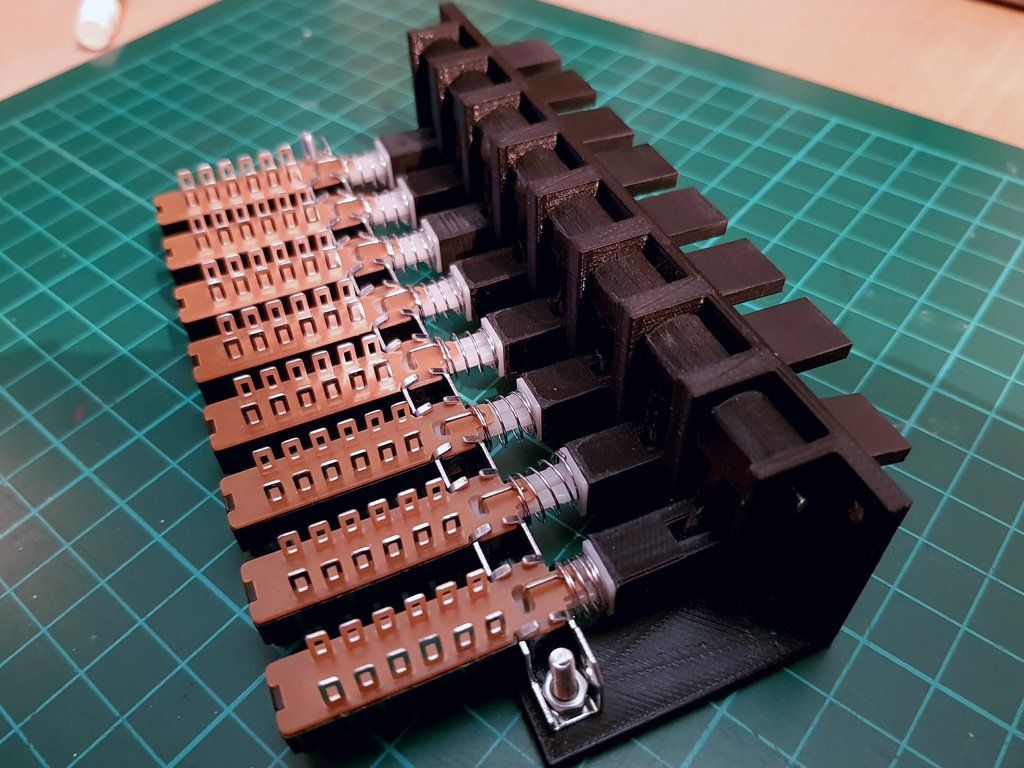

Wymyśliłem, że zrobię oldschoolowe klawisze fortepianowe, które poprzez isostaty będą załączać przekaźniki.

Na zdjęciach prototyp części mechanicznej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam

Ptyś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

57 minut temu, Ptyś napisał:

 witek_z, dziękuję za zaangażowanie. ?



to już lepiej z jednym przełącznikiem (ten z allegro) jest lepiej bo zajmuje mniej miejsca na płycie czołowej ( mniej roboty)

Edytowane 18 Stycznia 2021 przez witek_z

[Ptyś]

27 minut temu, witek_z napisał:

to już lepiej z jednym przełącznikiem (ten z allegro) jest lepiej bo zajmuje mniej miejsca na płycie czołowej ( mniej roboty)

Mam też przełącznik obrotowy. Jak już będę miał obudowę, to zobaczę, co będzie lepiej wyglądało. Takie klawisze mają swój urok i są dzisiaj rzadko spotykane. W związku z nimi mam jeszcze pomysł na wyświetlanie wybranego wejścia, ale to będzie wymagało precyzji drukarki SLA/DLP. Wydruki FDM są dobre do części mechanicznej, niestety nie grzeszą estetyką.

[witek_z]

19 godzin temu, Ptyś napisał:

Mam też przełącznik obrotowy. Jak już będę miał obudowę, to zobaczę, co będzie lepiej wyglądało. Takie klawisze mają swój urok i są dzisiaj rzadko spotykane. W związku z nimi mam jeszcze pomysł na wyświetlanie wybranego wejścia, ale to będzie wymagało precyzji drukarki SLA/DLP. Wydruki FDM są dobre do części mechanicznej, niestety nie grzeszą estetyką.

a teraz uzasadnie dlaczego obrotowy: obrotowy możesz wyczyścić jak zaczernieje choć to mało prawdopodobne, przełącznik ma duża żywotność natomiast te izostaty są srebrzone i z czasem poczernieją, mozna czyscić ale blaszki wewnątrz sa delikatne

[Kaz K]

Chyba Wam  zrobię (jesli tylko pozwoli mi czas) na atmega taki podstawowy przełącznik bo widzę że  temat wraca co pewien czas jak bumerang.

[witek_z]

W dniu 20.01.2021 o 22:27, Kaz K napisał:

Chyba Wam  zrobię  na atmega

i będziesz wszystkim ładował wsad gratis

[1Ender]

Podłączę się do tematu. Będę potrzebować selektor na 3 maks 4 źródła. Brać coś z gotowców, czy rzeźbić samemu? Coś co będzie neutralne w dźwięku.

[gavron04]

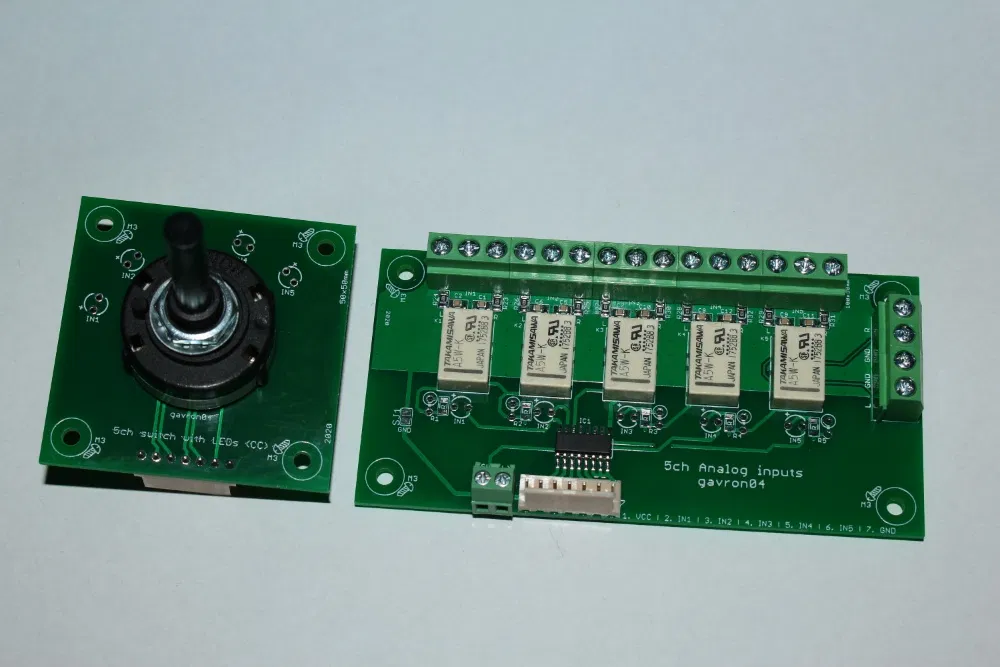

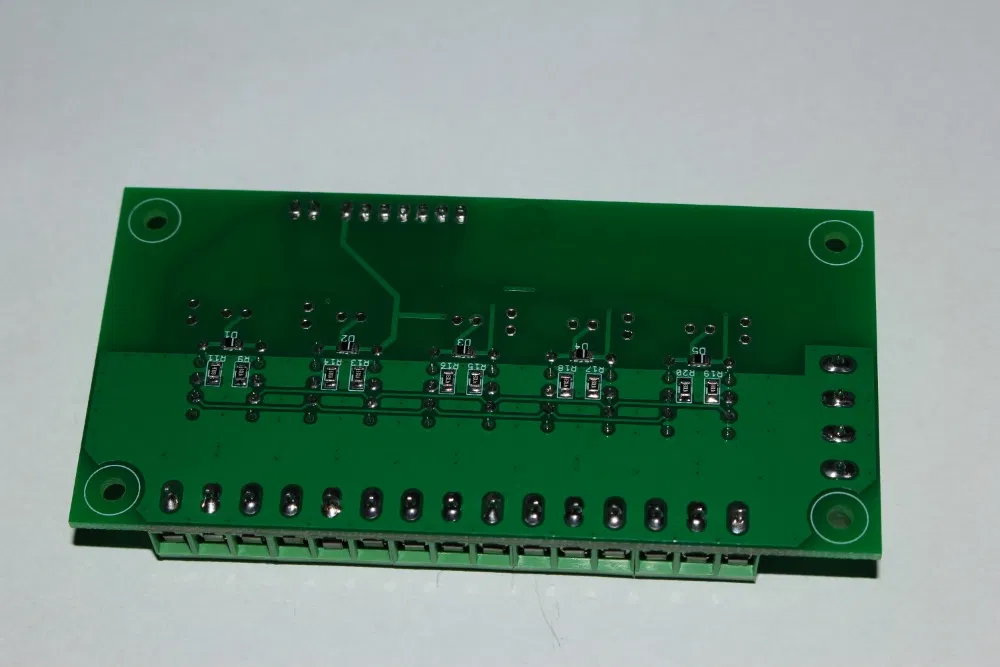

Mam selektor do 5ch (blokada mechaniczna na przełączniku) -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  , filtry na wejściu, sygnalizacja LED.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Stycznia 2021 przez gavron04

[1Ender]

17 minut temu, gavron04 napisał:

Mam selektor do 5ch (blokada mechaniczna na przełączniku) -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  , filtry na wejściu, sygnalizacja LED.

Jaki jest koszt:

A) samych płytek?

B) płytek + części?

C) polutowanych gotowych

Przyznam Ci się że 5 kanałów nie potrzebuję ? 2 kanały mi wystarczą stereo i wejście źródeł 3 max 4. 1 wyjście na końcówkę.

Do wykorzystania mam 3 źródła Dac, gramofon, odtwarzacz CD. Ewentualnie 1 w zapasie możne być, ale jeszcze 2?

Czy Twój zestaw można wykorzystać na 4 źródła, a jeden przekaźnik nie montować?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Stycznia 2021 przez 1Ender

[adalbert]

Ja kiedyś zrobiłem taki myk, że jedno wejście podprowadziłem do gniazda mały jack na przednią ściankę i czasami się przydaje.

[gavron04]

26 minut temu, 1Ender napisał:

Jaki jest koszt:

A) samych płytek?

B) płytek + części?

C) polutowanych gotowych

Przyznam Ci się że 5 kanałów nie potrzebuję ? 2 kanały mi wystarczą stereo i wejście źródeł 3 max 4. 1 wyjście na końcówkę.

Do wykorzystania mam 3 źródła Dac, gramofon, odtwarzacz CD. Ewentualnie 1 w zapasie możne być, ale jeszcze 2?

Czy Twój zestaw można wykorzystać na 4 źródła, a jeden przekaźnik nie montować?



bez problemu można złożyć 3ch, nie trzeba wszystkiego montować. Koszty na PW, żeby tu spamu nie robić

[Kaz K]

A zapytam z ciekawości bo muszę dla siebie zrobić selektor czy:

-nie robić też odłączanej masy dla każdego źródła sygnału (wtedy po dwa przekaźniki na źródło)?

-nie wprowadzić dodatkowo przekaźnika mute by na czas przełączania uniknąć trzasków i stuków ?
