3 minuty temu, jurek1 napisał:

Sweep idzie, z jakim headroomem go nagrać?

W programie idzie -20 dBFS, w interfejsie dać -16?

Wszystko jedno, byle nie przesterowalo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

34 minuty temu, przemak napisał:

Wszystko jedno, byle nie przesterowalo.

Nagrałem, teraz szukam konwertera do IR.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

20 minut temu, jurek1 napisał:

Nagrałem, teraz szukam konwertera do IR.

Najnowszy REW 5.20 daje radę z konwersją sweepa, tylko wygenerować i przegrać trzeba "measurement sweep". W wersji 5.19 jeszcze nie umiał, albo ja nie umiałem go zmusić 😉 Wersja 5.20 działa, przynajmniej na windzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

5 minut temu, przemak napisał:

Najnowszy REW 5.20 daje radę z konwersją sweepa, tylko wygenerować i przegrać trzeba "measurement sweep". W wersji 5.19 jeszcze nie umiał, albo ja nie umiałem go zmusić 😉 Wersja 5.20 działa, przynajmniej na windzie.

To ja wygenerowałem linear sweep.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Teraz, jurek1 napisał:

To ja wygenerowałem linear sweep.

No to jeszcze raz. Przepraszam, bazowałem na doświadczeniach na starej wersji REWa 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

Już druciki pochowałem, ale co tam 🙂 jedziemy jeszcze raz, fajna zabawa. Zobaczymy co z tego wyjdzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

1 minutę temu, jurek1 napisał:

Już druciki pochowałem, ale co tam 🙂 jedziemy jeszcze raz, fajna zabawa. Zobaczymy co z tego wyjdzie.

Uważaj, to wciąga bardziej niż chodzenie po bagnach 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

9 minut temu, przemak napisał:

Uważaj, to wciąga bardziej niż chodzenie po bagnach 😉

Nagrałem measurement ale nie łyka, wywala błąd. Czy jego trzeba specjalnie zaimportować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Teraz, jurek1 napisał:

Nagrałem measurement ale nie łyka, wywala błąd. Czy jego trzeba specjalnie zaimportować?

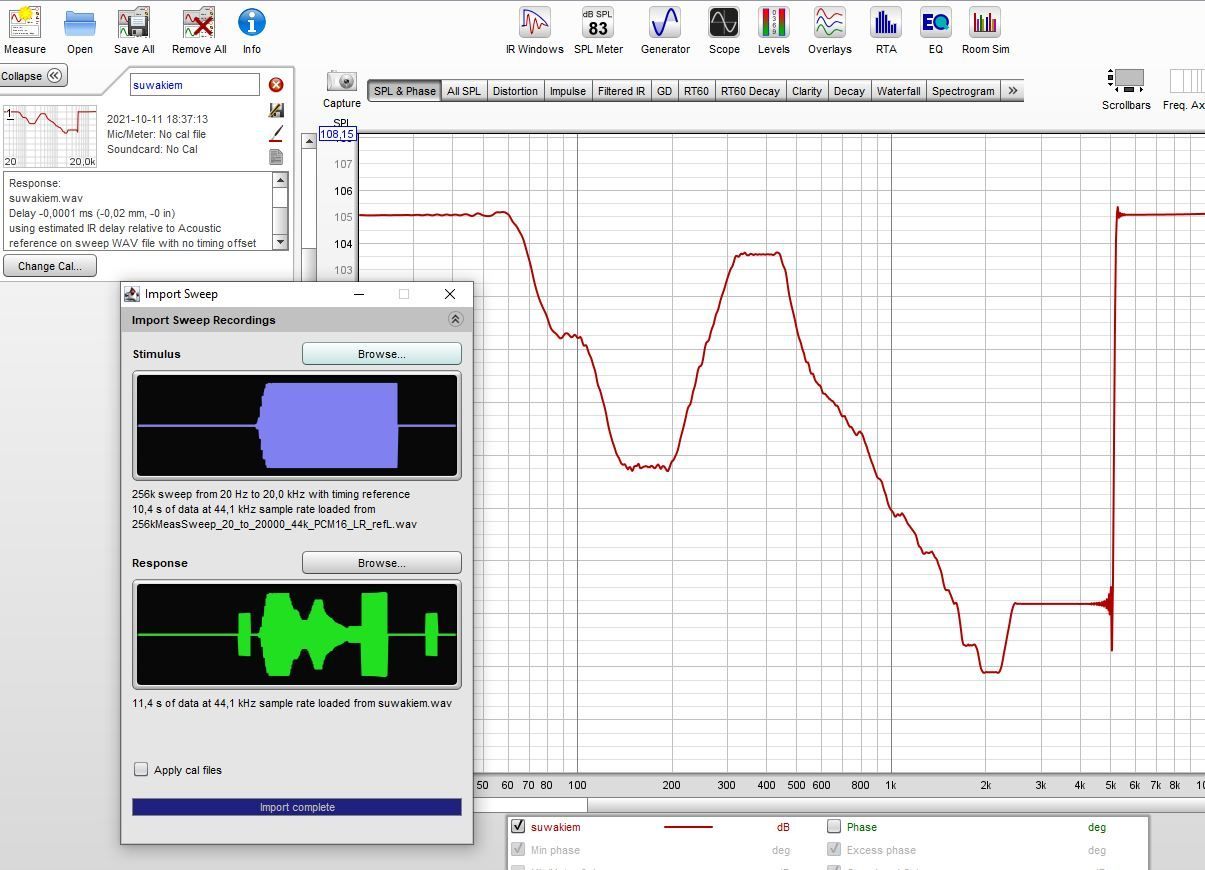

No tak, import sweep recordings i tam importujesz oba pliki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

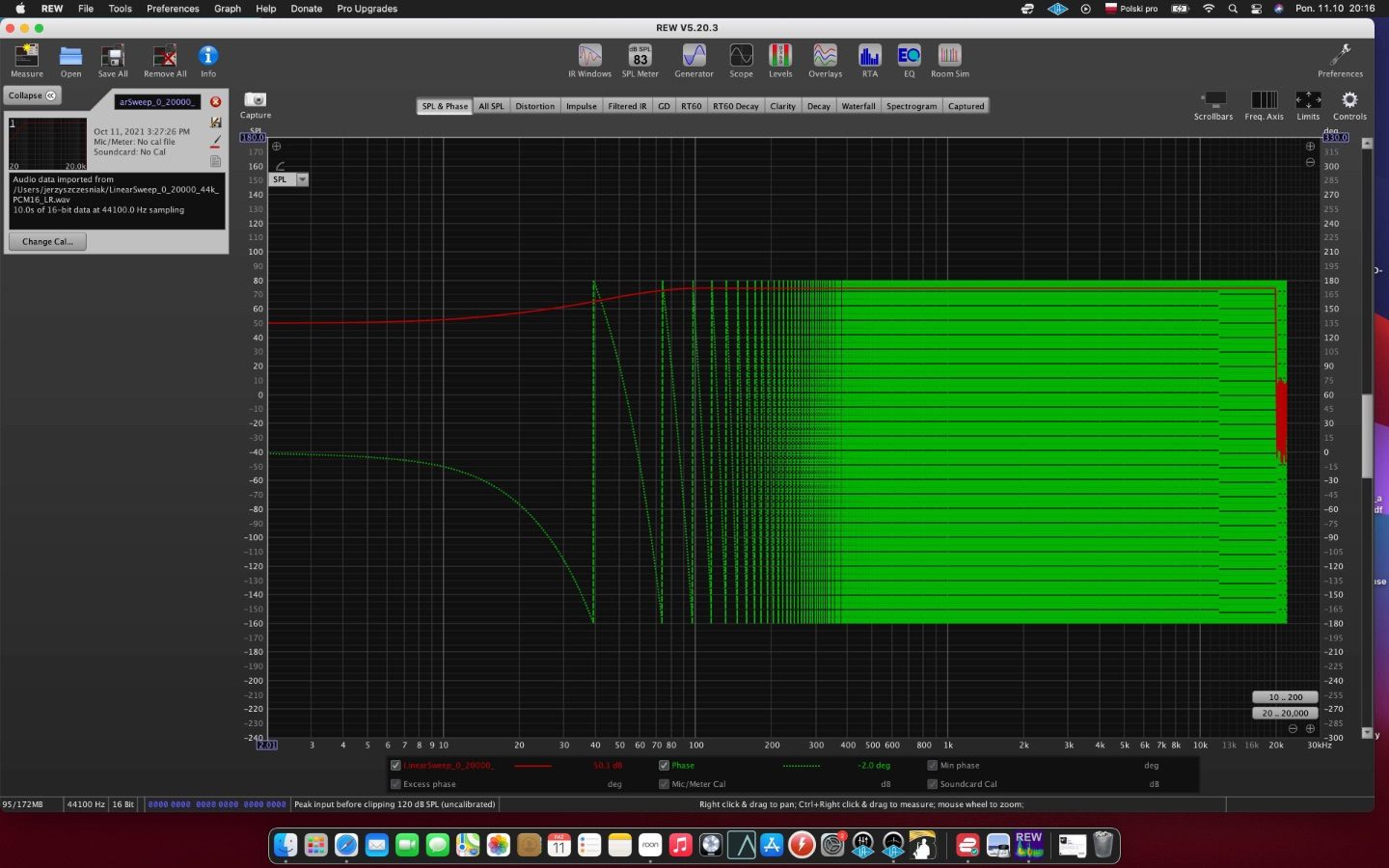

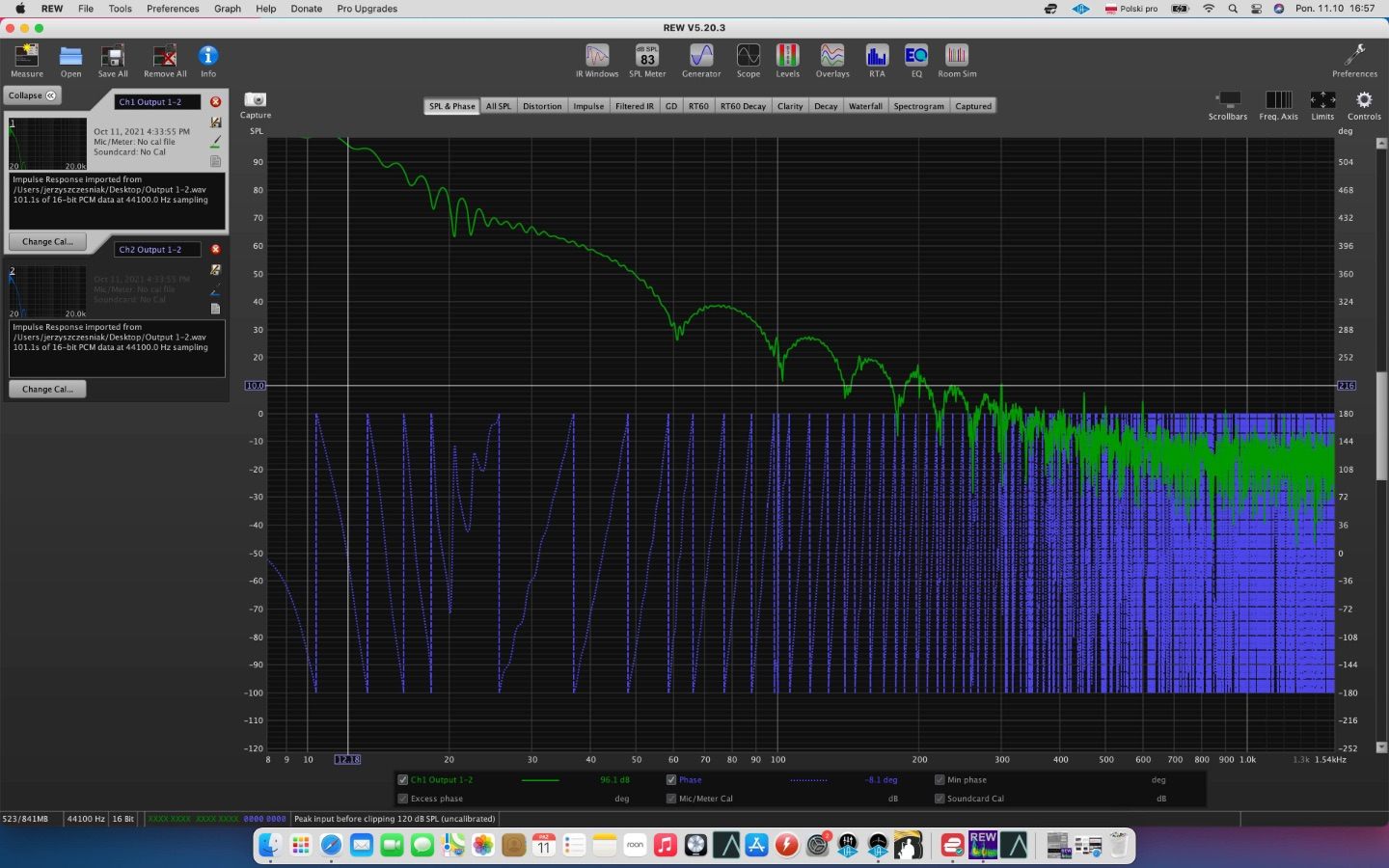

Takie coś wyszło z wzorca.

Cd..

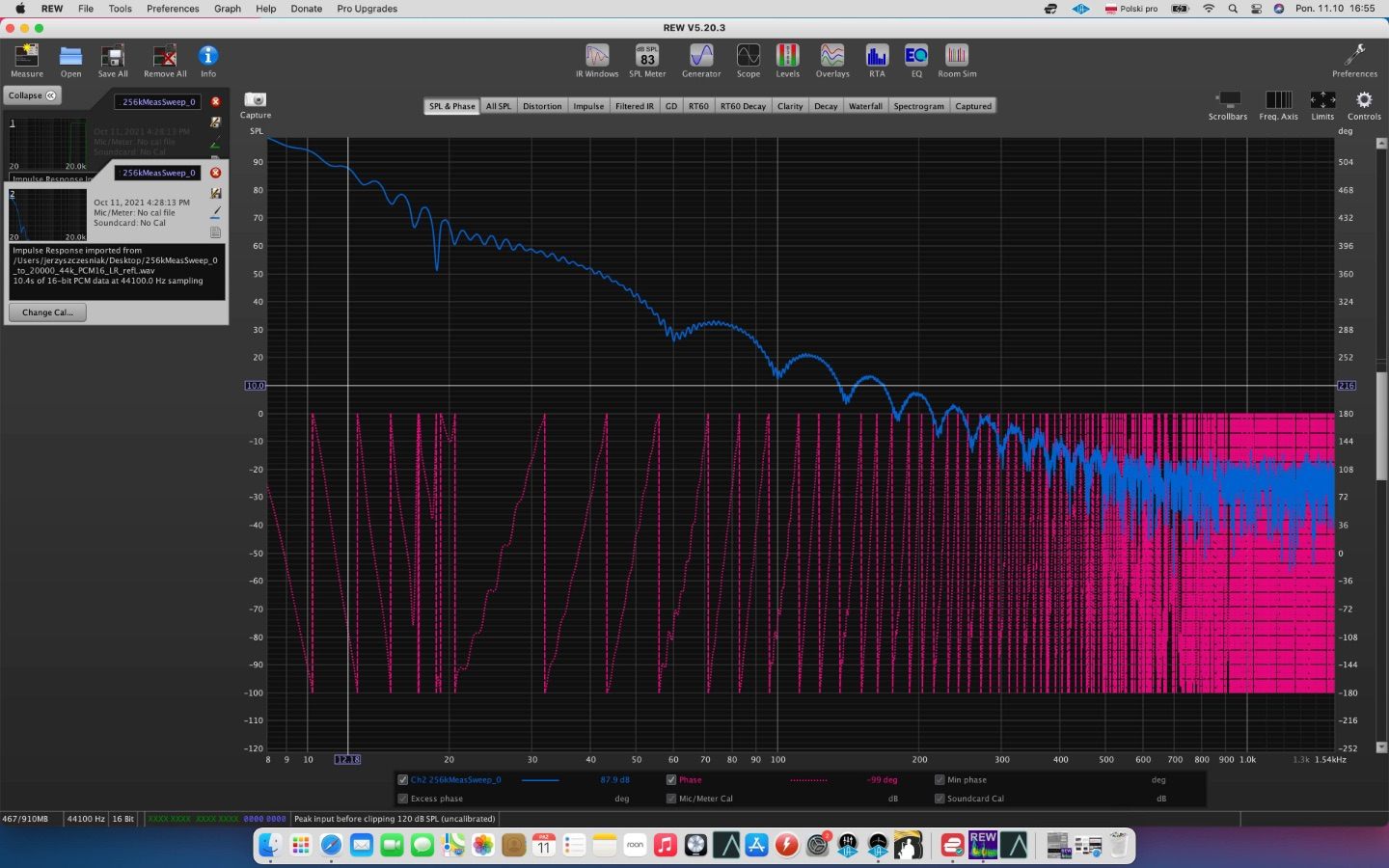

A tak wyglada plik nagrany z DAC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

18 minut temu, jurek1 napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Takie coś wyszło z wzorca.

Cd..

A tak wyglada plik nagrany z DAC.

Foty się powieliły, potem wrzucę jeszcze raz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Coś mocno pokaszaniłeś, u mnie wychodzą równiutkie kreski, bez wygładzania:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

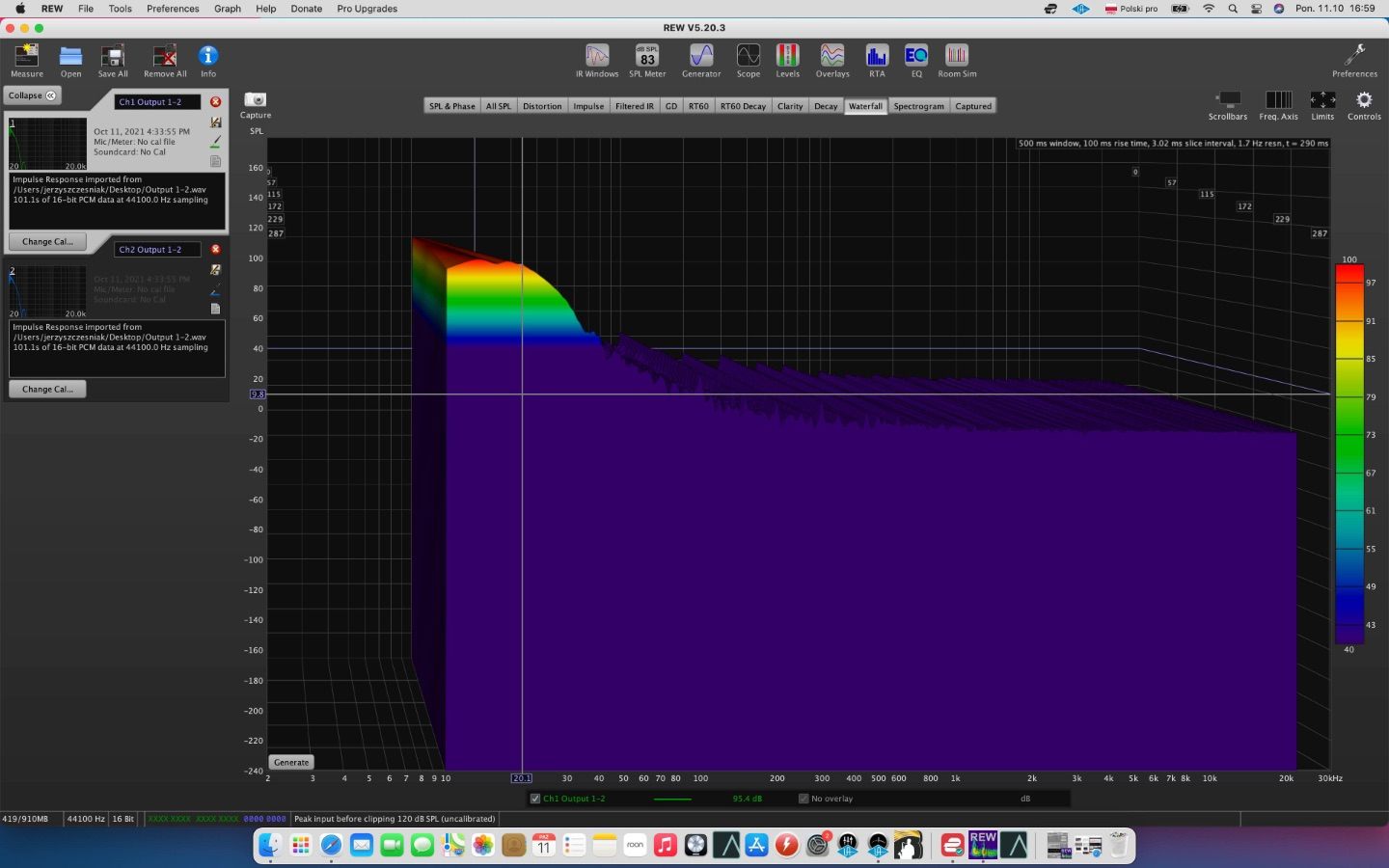

Ten screen który tak opada to coś się zapętla/wzbudza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

No ale ten spad jest zarówno na pliku wzorowym jak i na odtwarzanym z DAC, chyba że ja ten  wzorcowy niewłaściwie generuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Generuje go w taki sposób.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

5 minut temu, jurek1 napisał:

No ale ten spad jest zarówno na pliku wzorowym jak i na odtwarzanym z DAC, chyba że ja ten  wzorcowy niewłaściwie generuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Generuje go w taki sposób.

Czyli OK, oczywiście "save to file". Jeżeli porównujesz dwa takie same pliki, to musi wyjść kreska, czyli coś robisz nie tak. Z kolei wyjście przetwornika też zwykle jest mniej lub bardziej kreską, Twój pomiar przypomina pomiar mikrofonowy. Taki charakterystyczny widok kojarzy mi się z sytuacją jednoczesnego pomiaru wejścia i wyjścia z opóźnieniem, stąd widoczny ewidentny filtr grzebieniowy i bezsensowne wyniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

8 minut temu, przemak napisał:

Czyli OK, oczywiście "save to file". Jeżeli porównujesz dwa takie same pliki, to musi wyjść kreska, czyli coś robisz nie tak. Z kolei wyjście przetwornika też zwykle jest mniej lub bardziej kreską, Twój pomiar przypomina pomiar mikrofonowy. Taki charakterystyczny widok kojarzy mi się z sytuacją jednoczesnego pomiaru wejścia i wyjścia z opóźnieniem, stąd widoczny ewidentny filtr grzebieniowy i bezsensowne wyniki.

Oczywiście zapisane jako WAV, potem wrzutka do ROON następnie wyjście DAC podłączone po linii do interfejsu i nagrane w DAW. A potem to już z górki, importowane do REW, i wyszło co wyszło.

Nic, jutro powtórzę procedurę i zobaczymy co wyjdzie.

Dzięki za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

59 minut temu, jurek1 napisał:

Oczywiście zapisane jako WAV, potem wrzutka do ROON następnie wyjście DAC podłączone po linii do interfejsu i nagrane w DAW. A potem to już z górki, importowane do REW, i wyszło co wyszło.

Nic, jutro powtórzę procedurę i zobaczymy co wyjdzie.

Dzięki za pomoc.

Oczywiście importowane tak, jak poniżej - górne okno oryginalny sweep z REWa, dolne to nagrane?

To na przykład jest pasmo mojej komórki xiaomi 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

18 minut temu, przemak napisał:

Oczywiście importowane tak, jak poniżej - górne okno oryginalny sweep z REWa, dolne to nagrane?

To na przykład jest pasmo mojej komórki xiaomi 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tak, ale u ciebie to wszystko graficznie inaczej wygląda, ciężko znaleźć porównanie bo u mnie okno spl&phase pliku wzorcowego wygląda tak:

Natomiast nagrany WAV mogę importować tylko jako IR.

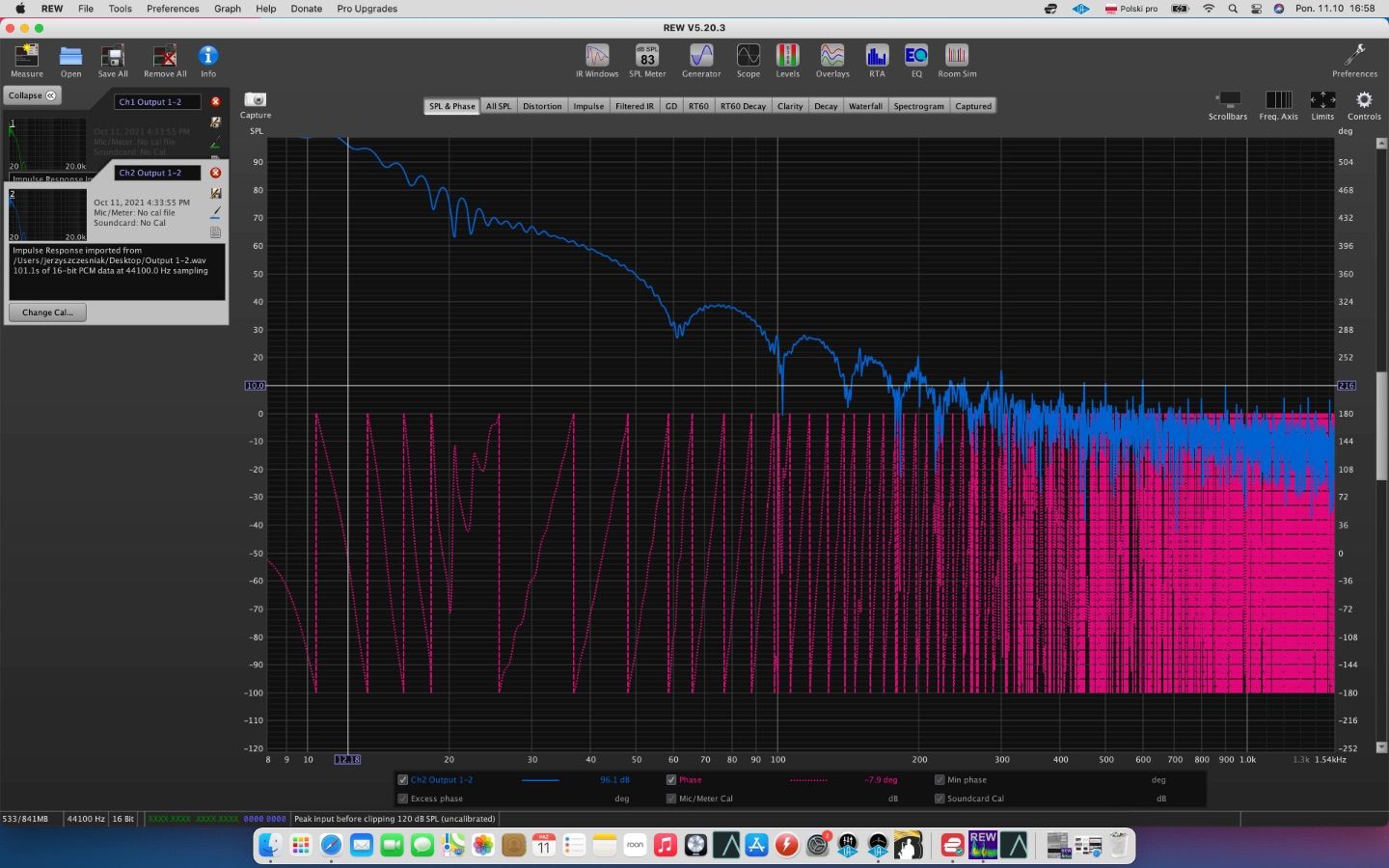

Tak wygląda import jako IR pliku nagranego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

7 minut temu, jurek1 napisał:

Tak, ale u ciebie to wszystko graficznie inaczej wygląda, ciężko znaleźć porównanie bo u mnie okno spl&phase pliku wzorcowego wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Natomiast nagrany WAV mogę importować tylko jako IR.

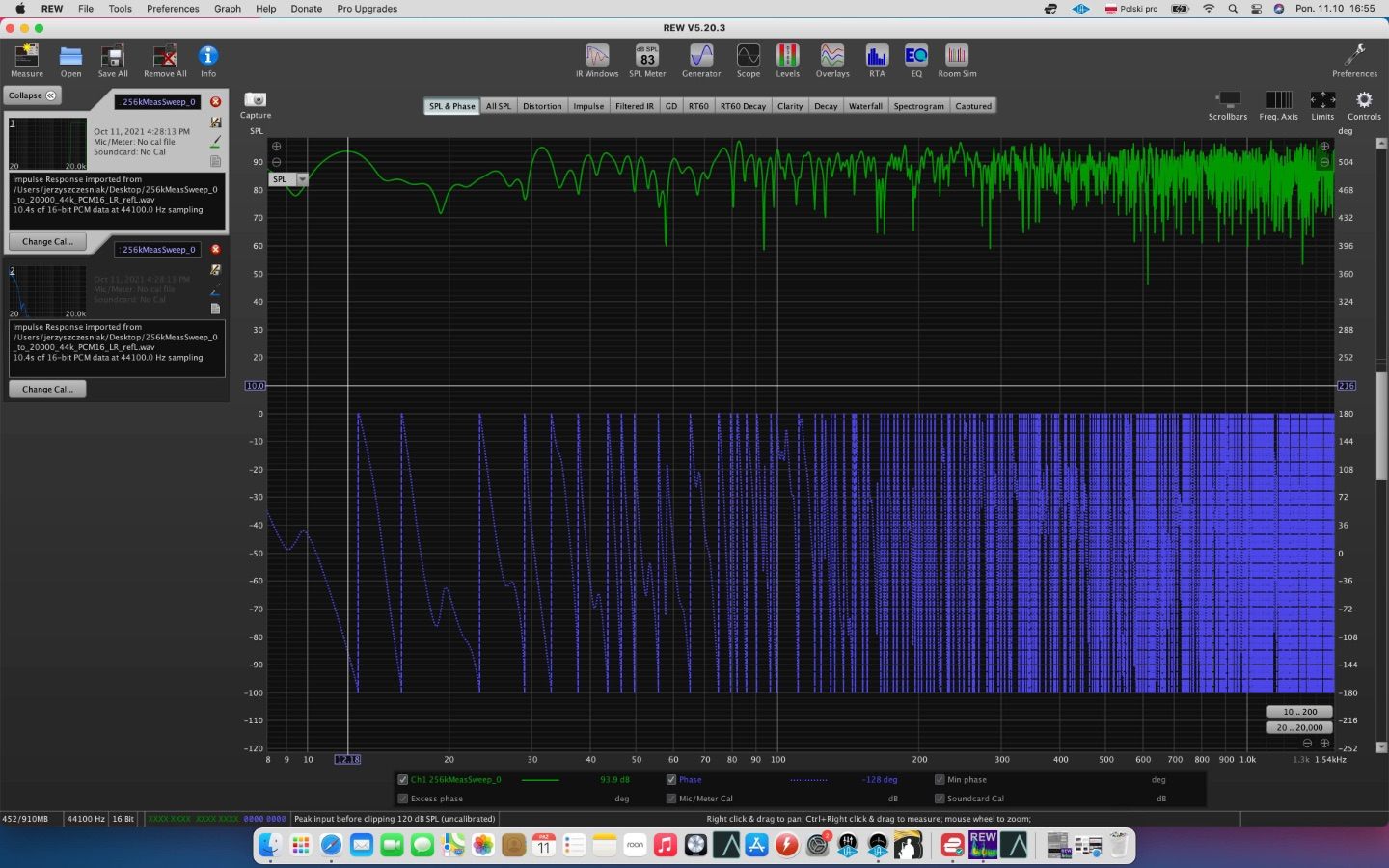

Tak wygląda import jako IR pliku nagranego.

To coś jest nie tak. Po zaimportowaniu w oknie import dwóch plików, oryginalnego sweepa i nagranego, powinien pojawić się jeden pomiar.

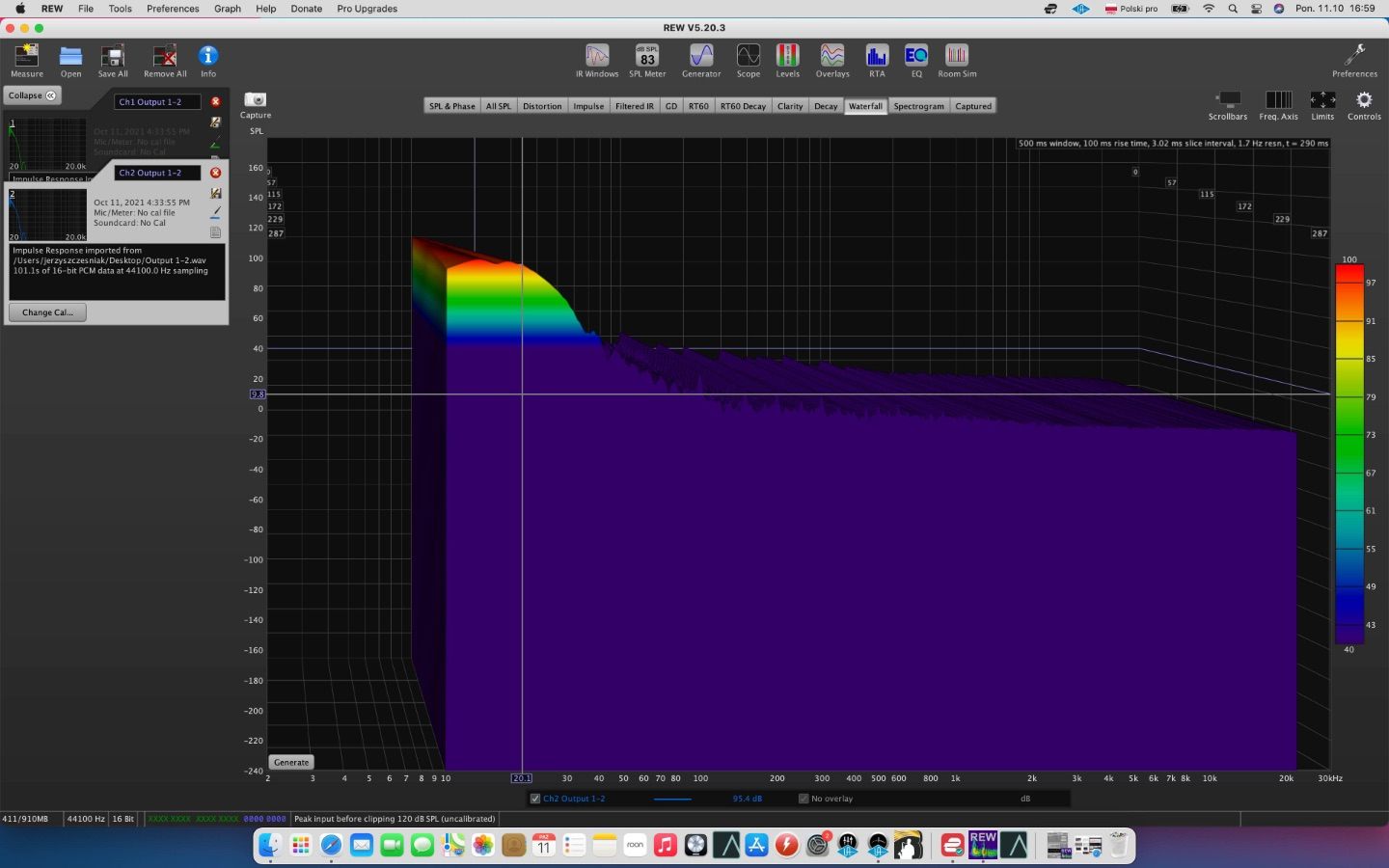

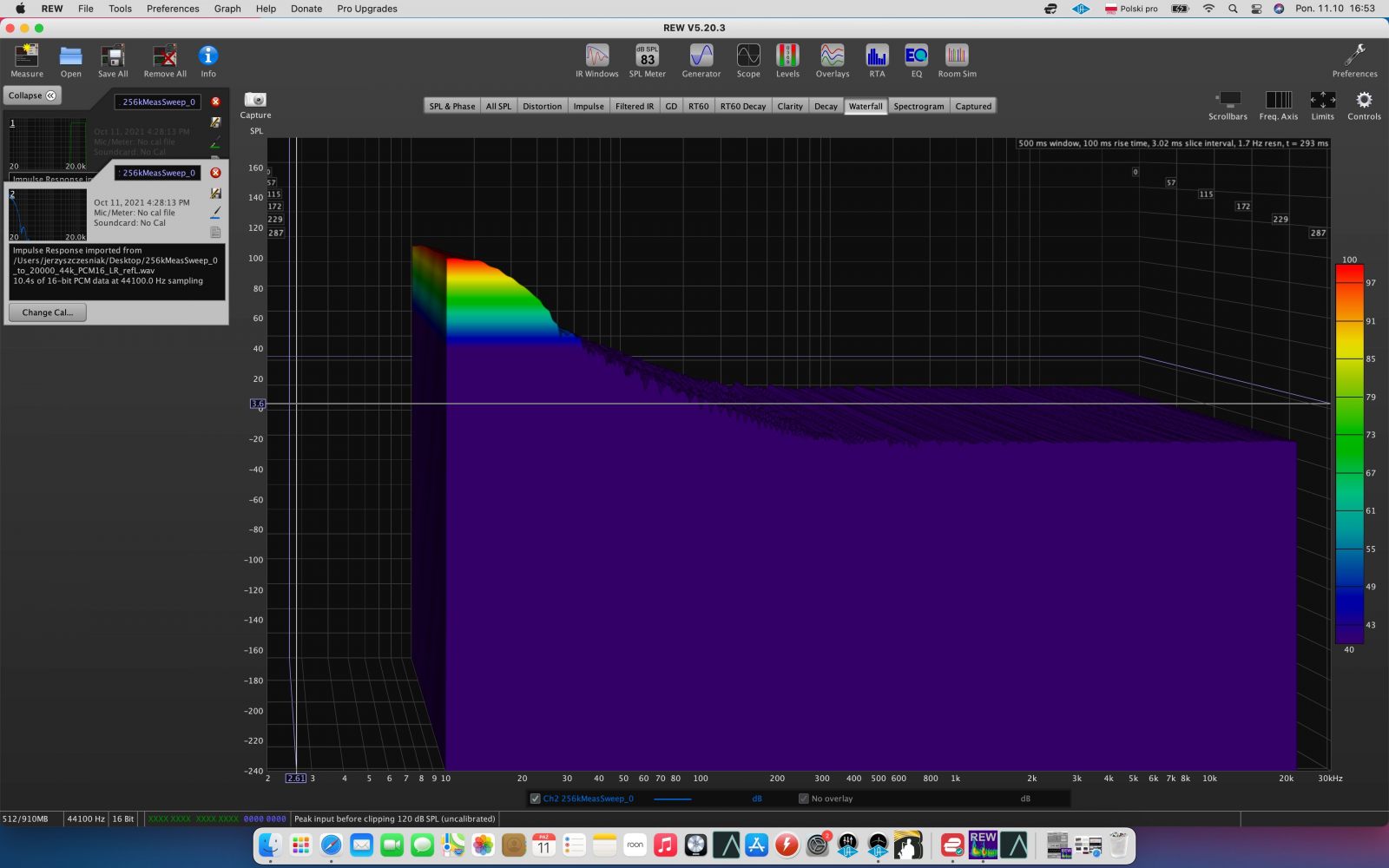

Tutaj na przykład ruszałem heblem podczas nagrywania:

i tak powinno wyglądać okno importu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

4 minuty temu, przemak napisał:

To coś jest nie tak. Po zaimportowaniu w oknie import dwóch plików, oryginalnego sweepa i nagranego, powinien pojawić się jeden pomiar.

Tutaj na przykład ruszałem heblem podczas nagrywania:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i tak powinno wyglądać okno importu.

To ja mam dwa oddzielne, żadnego różnicowego nie mam, może kwestia ustawień w preferencjach. To dla mnie nowa zabawka.

Czekaj, Ty to inaczej importujesz, zaraz sprawdzę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

4 minuty temu, jurek1 napisał:

Czekaj, Ty to inaczej importujesz, zaraz sprawdzę.

I teraz wyjdzie 😉

Jak pisałem:

3 godziny temu, przemak napisał:

import sweep recordings



Kurcze, trochę bardzo OT. Może to do jakiegoś wątku przenieść, nie będzie bałaganu no i nie zginie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tak to wyszło, możemy przenieść, ale generalnie to mierzymy lampową analogówkę do TDA 🙂

Apropos trzymania się wątku, to zmieniłem kondensatory wyjściowe na Jentzen 1uF. Brzmienie mi nie odpowiada, ale dudnienie znacznie mniejsze, myślę że 0.47uF będzie optymalne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

12 minut temu, jurek1 napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tak to wyszło, możemy przenieść, ale generalnie to mierzymy lampową analogówkę do TDA 🙂

Apropos trzymania się wątku, to zmieniłem kondensatory wyjściowe na Jentzen 1uF. Brzmienie mi nie odpowiada, ale dudnienie znacznie mniejsze, myślę że 0.47uF będzie optymalne.

Zmień skalę, bo nic nie widać, ale po fazie widać, że raczej żadnego podbicia na 60Hz nie ma. Z większym kondensatorem obawiam się, że też nie było 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

1 minutę temu, przemak napisał:

Zmień skalę, bo nic nie widać, ale po fazie widać, że raczej żadnego podbicia na 60Hz nie ma. Z większym kondensatorem obawiam się, że też nie było 😉

Ale jest podbicie w niższym zakresie, te przebiegi nie są identyczne.

To pomiar z większym kondensatorem.

No nie, na dole jest wręcz spadek, ale do 10hz. Już po wstawieniu mniejszego Konda dudnienie się uzmniejszyło, i to jest najważniejsze,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

10 minut temu, jurek1 napisał:

Ale jest podbicie w niższym zakresie, te przebiegi nie są identyczne.

To pomiar z większym kondensatorem.

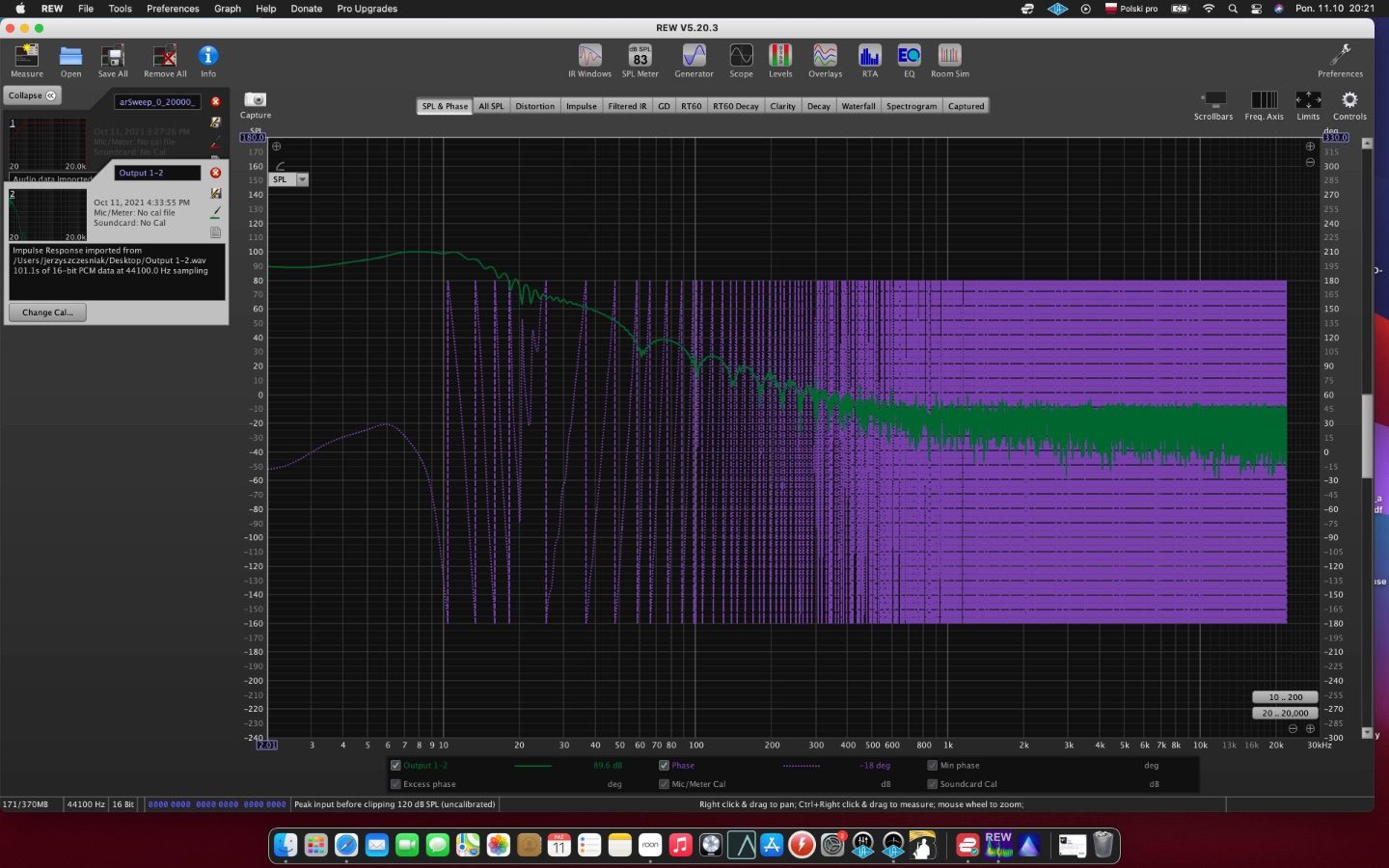

Gdzie ty tam widzisz podbicie? W takiej skali? Jest przesunięcie fazy, dziwne, gdyby nie było. Wyłącz fazę i lupami w lewym górnym rogu powiększ spl tak, żeby wypełniał okno. Teraz masz jakieś 500dB 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Października 2021 przez przemak

[jurek1]

4 minuty temu, przemak napisał:

Gdzie ty tam widzisz podbicie? W takiej skali? Jest przesunięcie fazy, dziwne, gdyby nie było. Wyłącz fazę i lupami w lewym górnym rogu powiększ spl tak, żeby wypełniał okno. Teraz masz jakieś 500dB 😉

Właśnie pisałem że nie podbicie a spadek do 10hz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

1 minutę temu, jurek1 napisał:

Właśnie pisałem że nie podbicie a spadek do 10hz.

No właśnie. Dwa razy mniejszy kondensator zacznie spadek oktawę wyżej. Czyli te 60Hz to złudzenie. Bywa.

Ewentualnie masz absurdalnie niską oporność wejściową wzmacniacza i w układzie tnie dół jeszcze bardziej - ale to dalekie od liniowego pasma i żadne rozwiązanie też 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

1 minutę temu, przemak napisał:

No właśnie. Dwa razy mniejszy kondensator zacznie spadek oktawę wyżej. Czyli te 60Hz to złudzenie. Bywa.

Ewentualnie masz absurdalnie niską oporność wejściową wzmacniacza i w układzie tnie dół jeszcze bardziej - ale to dalekie od liniowego pasma i żadne rozwiązanie też 😉

Ja tych 60Hz sobie nie wymyśliłem. Jak ingeruje w okolice tego zakresu w EQ w Roonie to jestem w stanie to dudnienie korygować. Oczywiście mógłby to być mod pomieszczenia, ale problem polega na tym, że po zmianie DAC na inny problem znika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

3 minuty temu, jurek1 napisał:

Ja tych 60Hz sobie nie wymyśliłem. Jak ingeruje w okolice tego zakresu w EQ w Roonie to jestem w stanie to dudnienie korygować. Oczywiście mógłby to być mod pomieszczenia, ale problem polega na tym, że po zmianie DAC na inny problem znika.

To masz coś nie tak. Gdyby tak było, to pomiary np odpowiedzi pomieszczenia nie miałyby sensu - przychodzi ktoś z tym drugim przetwornikiem, mierzy i mówi "nieee, żadnego moda na 60Hz nie ma, sufit zniknął" 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

1 minutę temu, przemak napisał:

To masz coś nie tak. Gdyby tak było, to pomiary np odpowiedzi pomieszczenia nie miałyby sensu - przychodzi ktoś z tym drugim przetwornikiem, mierzy i mówi "nieee, żadnego moda na 60Hz nie ma, sufit zniknął" 😉

Sufit może zniknąć, na górze nikt nie mieszka 🙂 Ja wiem że mam coś nie tak, dlatego drążę temat na rożne sposoby.

Fakt faktem że przed zmianą kolumn problem nie istniał.

Teraz wypadało by ten sygnał nagrać mikrofonem z miejsca odsłuchu, ciekawe jakie by kwiatki wyszły, ale mam tyko SM57.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

4 minuty temu, jurek1 napisał:

Sufit może zniknąć, na górze nikt nie mieszka 🙂 Ja wiem że mam coś nie tak, dlatego drążę temat na rożne sposoby.

Fakt faktem że przed zmianą kolumn problem nie istniał.

Obcinanie pasma od dołu nie jest rozwiązaniem. Chociaż... w sumie to może jest 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
