    Dziś po południu na pająka sprawdzałem pentodę 6Ż4 połączoną w trym triodowy w w układzie pracy mu-follower z mosfetem. Lampa ta ma metalową bańkę i nie widać ,że się żarzy jedynie czuć ciepło. Napięcie żarzenia 6,3V/450mA. Zastosowałem zmierzoną lampę o parametrach pomiarowych Ia=10,7mA Is2=2,18mA Sa=8,2ma/V według wskazówek pomiarowych z katalogu. Wzmocnienie jakie uzyskałem w układzie to około 51 x. Prąd płynący przez rezystor katodowy wynosił około 14mA przy spadku napięcia 1,15V na rezystorze 82R. Napięcie zasilania układu to około 300V. Podaję schemat, który użyłem podczas testów. Jutro jak znajdę trochę czasu wieczorem to zbuduję układ, żeby podłączyć pod NOS DAC TDA1541 i porównać brzmienie z 6N8S.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Pasmo przenoszenia jest szersze od 6N8S (równolegle dwie triody) co widac na oscyloskopie. Generator mam skokowy i mam zakres 200kHz i 460kHz. Pasmo jest większe od 200kHz, lecz z odczytu na oscyloskopie pasmo jest  poniżej  460kHz.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez elektron18
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano

    Ja mam zamiar wypróbować 6414 równolegle. Wszystko już gotowe tylko zasilanie musi przyjść od @Muzg. Korzystam w tej chwili z zasilacza Konrada w wersji Premium ale... 4 grzalki w tych lampach to będzie z 2,5 A albo i więcej. Zamówiłem więc jego duży zasilacz z jescze lepszą filtracją i 5A na grzanie. PSU wprawdzie pod pre gramofonowe na 6 lampach ale zanim je poskładam to wykorzystam do eksperymentu równoległego w DAC.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano
    46 minut temu, eMCZe napisał:

    Ja mam zamiar wypróbować 6414 równolegle

    Dwie triody równolegle w układzie SRPP czy wspólna katoda lub inny układ ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano
    10 minut temu, elektron18 napisał:

    SRPP

    Ooo ten właśnie ten.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano (edytowane)

    Dziś wysłałem do druku płytki I/U na mu-follower 6N8S. Załączam schemat oraz podgląd na płytki z widokiem na PCB oraz ścieżki. Pewnie błędy będą na płytce ,ale oby działała. Płytka będzie miała wymiary 10cmx 10cm do współpracy z zasilaczami żarzenia, anodowego ze sterowaniem, które podałem wcześniej. Użyłem tańszych podstawek lampowych (Podstawka lampowa oktal do chassis ebonit silver pins Unitra Unitech NOS).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

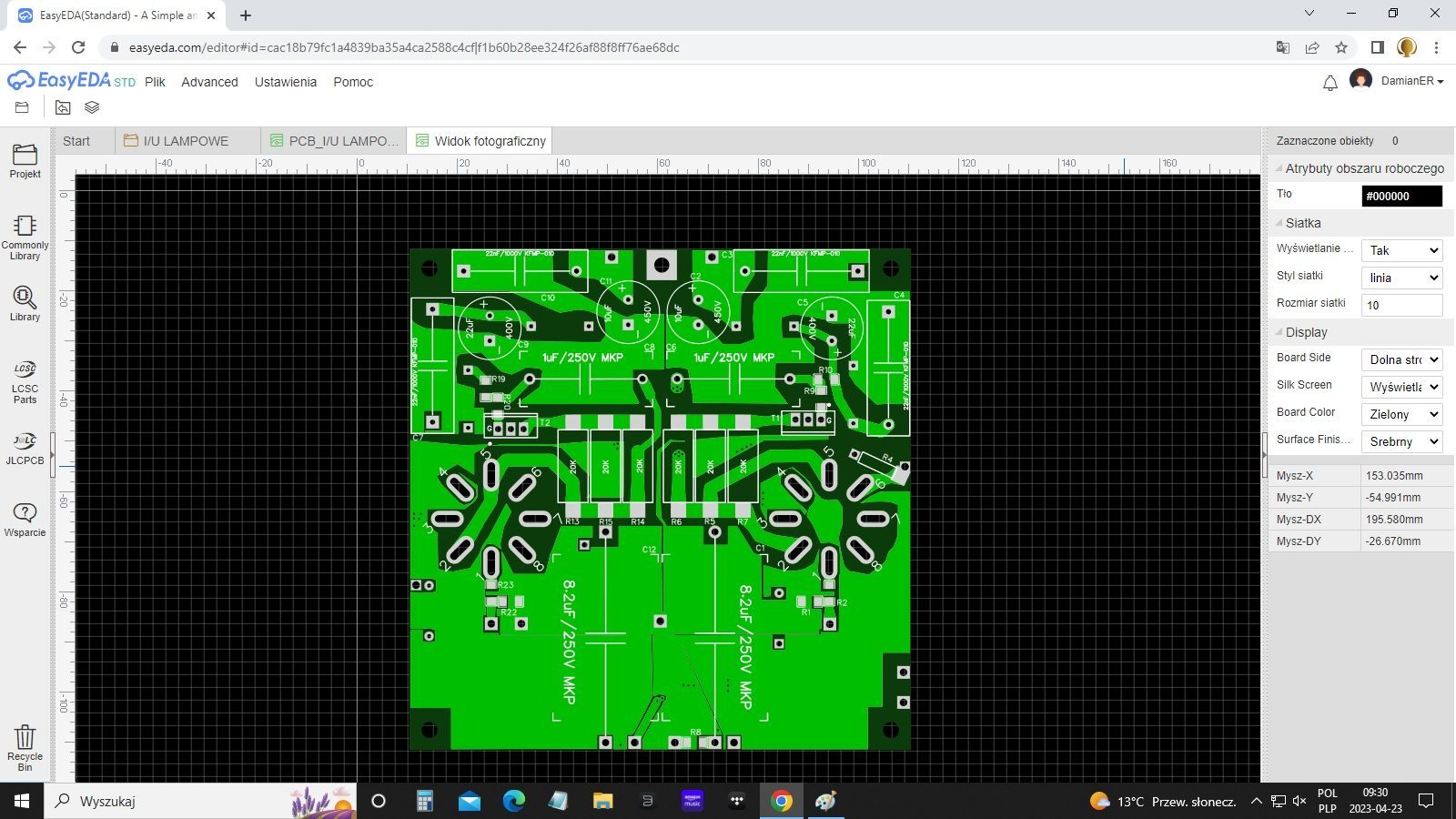

    I-U 6N8S MU-FOLLOWER PCB DÓŁ.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez elektron18
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano

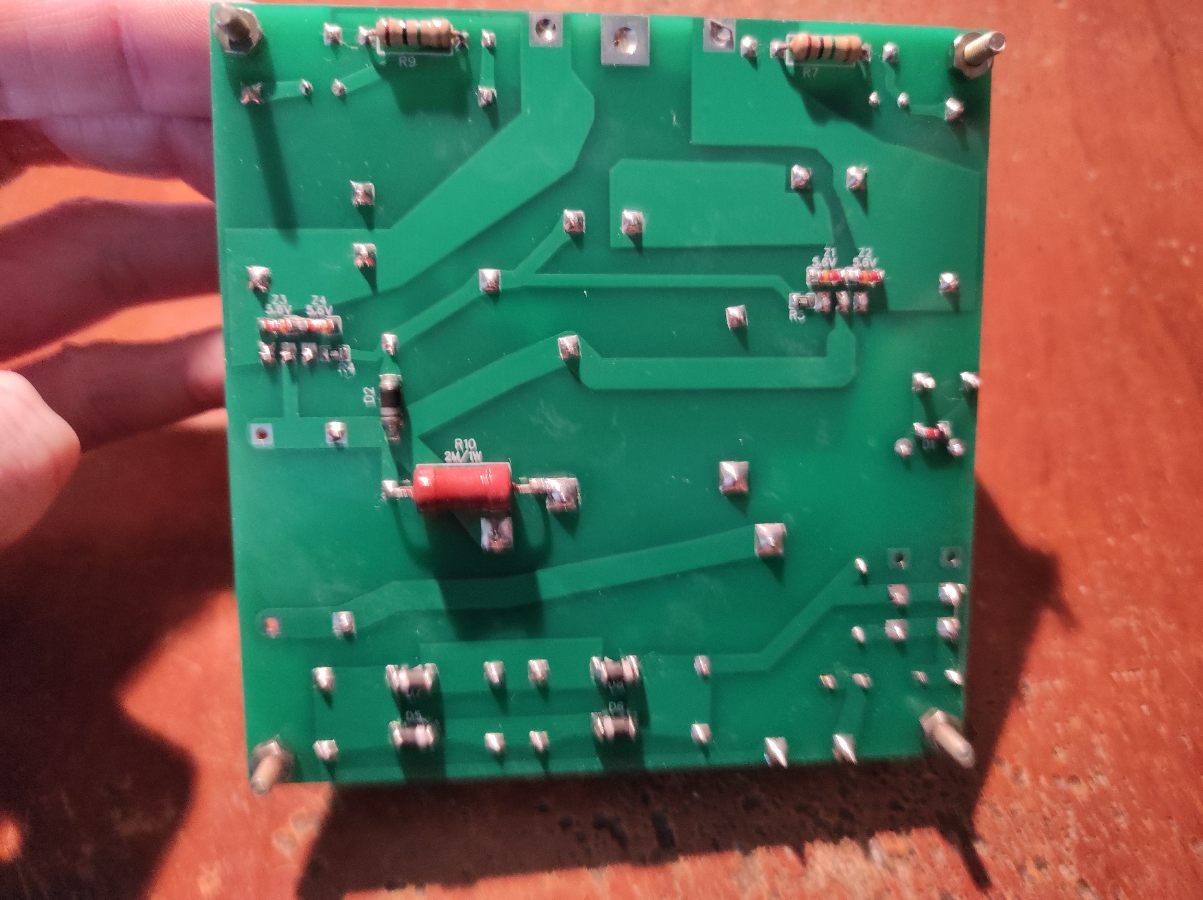

    Małe wyjaśnienie. Pierwsza fotografia przedstawia warstwę górną płytki i od tej strony będą montowane lampy, ponieważ planuje zrobić obudowę DAC z lampami z wystającymi na zewnątrz. Druga fotografia zawiera warstwę dolną i od tej strony będzie montowana większość elektroniki. Płytka będzie montowana do obudowy na tulejach dystansowych. DAC będzie składał się z dwóch obudów. Pierwsza obudowa będzie zawierać dwa transformatory, włącznik zasilania oraz wskaźnik zasilania na żarówce z oprawką mleczną. Pierwszy transformator to osiem uzwojeń (pięć dla płytki DAC, trzy dla odbiornika Spdif), drugi zawiera uzwojenie od żarzenia i dla anodowego. Druga obudowa będzie dwupiętrowa. Na dolnym piętrze będzie znajdować się płytka DAC oraz płytka odbiornika Spdif. Na górnym płytka z zasilaczami żarzenia i anodowego oraz stopień I/U na lampach. Obudowy będą z blachy aluminiowej i będą łączone za pomocą złącza 4 PIN okrągłego zakręconego (zasilacz żarzenia i anodowy) oraz prawdopodobnie złącza SzR dla płytek DAC i i odbiornika Spdif. Na tej obudowie będzie sygnalizacja gotowości pracy DAC oraz odbioru Spdif na żarówkach z mlecznymi oprawkami. Oby plany udało się zrealizować. Fotografia warstwy górnej wskazuje , że dwa rezystory po prawej stronie mają źle rozmieszczony numer oraz wartość. Zaktualizowałem z biblioteką elementów i przeoczyłem poprawnie rozmieścić opisy tych elementów.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano

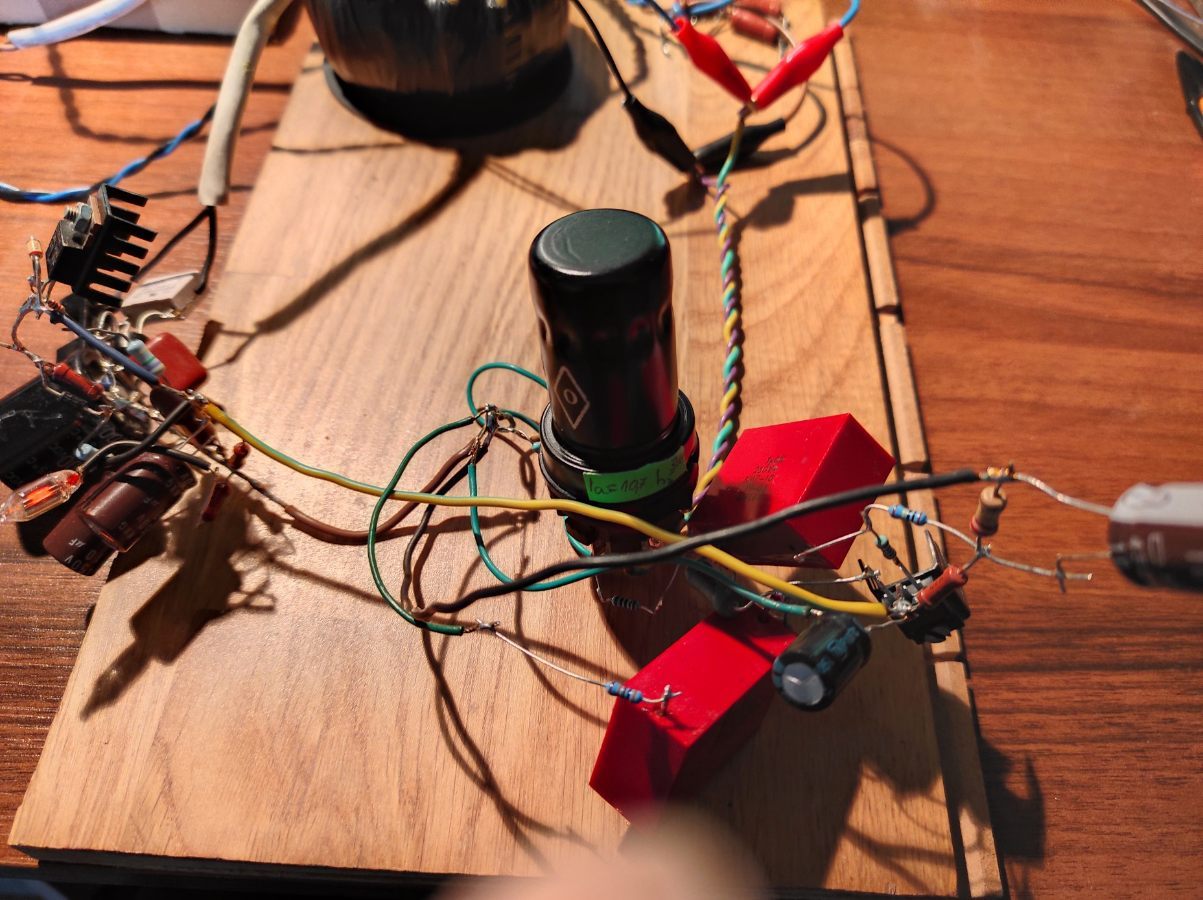

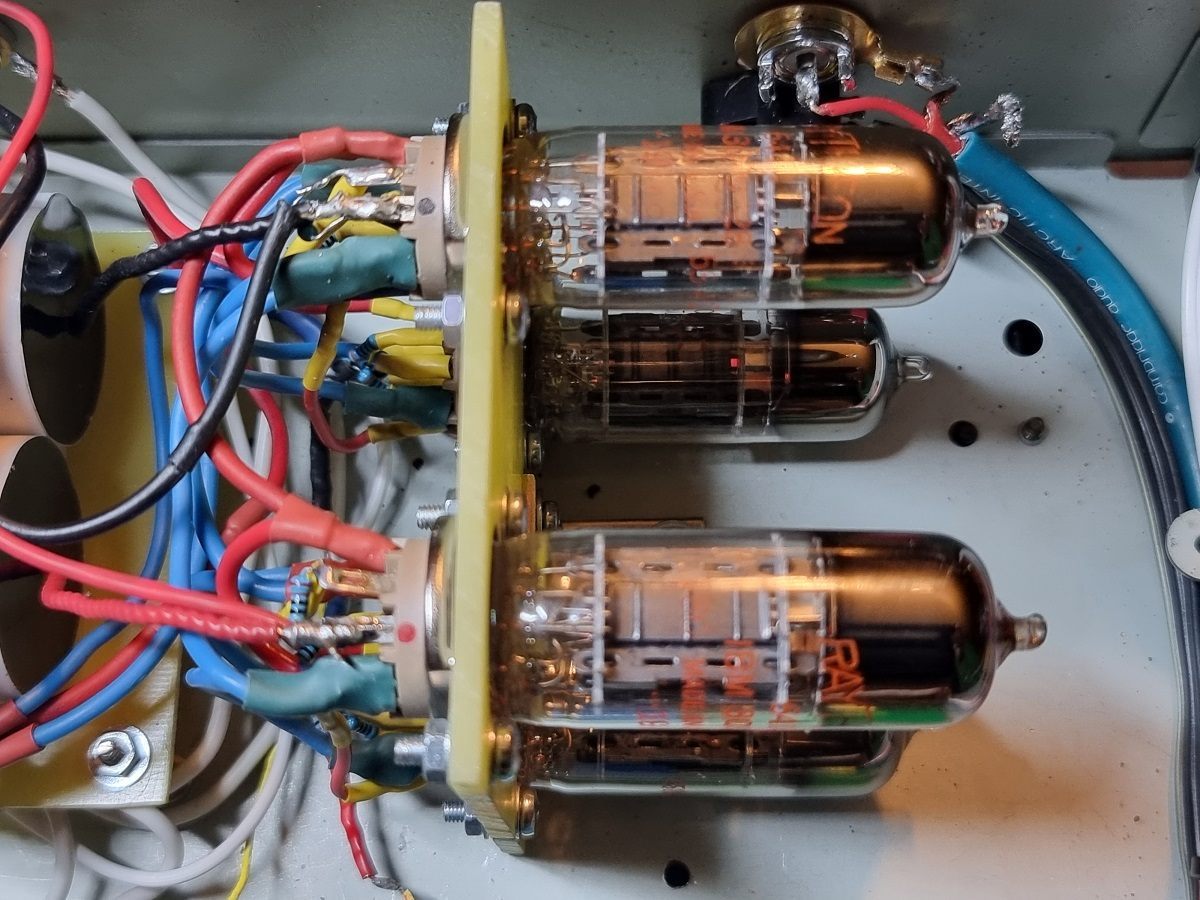

    Testuję stopień wyjściowy mu- follower na lampach 6Ż4 w trybie triodowym. Po odsłuchach podzielę się moimi odczuciami.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano (edytowane)

    Wczoraj i przedwczoraj pod wieczór posłuchałem hybrydowego stopnia wyjściowego mosfet-lampa na 6Ż4 w trybie triodowym. Granie różniło się od 6N8S w takiej konfiguracji. 6Ż4 stawiało głównie nacisk na wyłapywanie szczegółów w nagraniu (słuchałem znanych mi kawałków). Dźwięk był jaśniejszy, zimniejszy z dużą rozdzielczością. Wokale były mniej nasycone. Gorzej radziła sobie tą lampa z przekazywaniem emocji od artysty w porównaniu do 6N8S. Jakby 6Ż4 trochę ocieplić w wokalach to byłoby dobrze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez elektron18
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano (edytowane)
    5 godzin temu, elektron18 napisał:

    6N8S

    Ja dziś w końcu odpaliłem moje odpowiedniki 6N8S w postaci pojedyńczych 6S2S a na pierwszym stopniu 6N9S w układzie równoległym.

    To wprawdzie nie analog z cyfry a czysty analog 🙂 ale trochę się przy budowie douczyłem i wcieliłem nowo nabyte wiadomości w życie. Mam nadzieję, że pomogą przy kolejnym analogu do cyfry. Tutaj poszło:

    -  wejscie z trodami w układzie równoległym dla zmniejszenia szumów co pociągnęło również zmniejszenie impedancji wyjściowej układu.

    - bezpośrednie uziemienie katod triod na pierwszym stopniu co zwiększyło słyszalnie wzmocnienie i przy okazji teoretycznie poprawiło PSRR i znów obniżyło impedancję wyjściową układu

    - stałe napięcie polaryzacji

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    a na zasilaniu monstrum od @Muzg'a . Moje lampki przy starcie biorą około 2,5A na grzaniu, potem już ciągłe trochę poniżej 2A.

    Teraz tworzę drugi taki pre tym razem na subminiaturach 6N17B i 6N16B, tym razem wszystko będzie równoległe łącznie z drugim stopniem.

    Będzie ciekawe porównanie bo 6N16B znam dobrze właśnie z analogów do TDA.



    lampy wciągają jak bagno....

    EDIT:

    Zamysł będzie taki, że jeden będzie robił pod MM a drugi ze step up'em pod MC, no chyna, że będą tak bardzo inne od siebie, że wybiorę jeden.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez eMCZe
    • Lubię to 1
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano
    6 godzin temu, eMCZe napisał:

    Ja dziś w końcu odpaliłem moje odpowiedniki 6N8S w postaci pojedyńczych 6S2S a na pierwszym stopniu 6N9S w układzie równoległym.

    Udało się już trochę posłuchać tego stopnia w tej konfiguracji ?, jakby co to daj znać. Bardzo mi sie te Nixie podobają.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano
    38 minut temu, elektron18 napisał:

    Udało się

    Tak. Jest potencjał. Jeszcze będę dopieszczał ale..

    Średnie typowe dla 6N9S / 6N8S, jak mówiłeś są emocje w przekazie wokali, które są podawane centralnie. Największe zaskoczenie to bas. Dużo lepsza kontrola, wieksze różnicowanie i niższe zejścia niż znam z pre na LM/OPA. Góra ma szczegóły o ktore się bardzo balem.

    Pełne możliwości tego analogu poznam gdy dotrze step up z Japonii. Pre odpaliłem na gramofonie za 200 zł. Tam stara wkładka, klejony eliptyk na wsporniku z aluminium . W głównym systemie gramofon warty 50 x tyle z nową wkładką ze szlifem Shibata na wsporniku z boronu który z płyty wyciąga wszystko. Niestety to wkładka MC więc poziom sygnału za niski.

    Całość układu gra na Metzach z lat 50tych

    Nie wiem czy to wpływ rozdzielenia triod ale mimo pukania w lampy palcem zero odpowiedzi w głośnikach. Przy układzie jedna lampa na kanał w SRPP zawsze jest słyszalne pukanie w szkło.

    No i muszę dać czas kondensatorom wyjściowym. Wrzuciłem wszędzie w sygnał nowe Mundorfy ZN. Już wieczorem było słychać zmiany.

    Na filtrach korekcji RIAA srebro mika z tej samej epoki co lampy

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano

    Po wszystkich pomiarach zasilania wywaliłem wszystkie filtry na anodowym upraszczajac układ bo ten duży zasilacz Konrada daje czyste prościutkie napięcie. Sparowałem go ze 100W trafo 235V/7,5V na wtórnych. Zapas powoduje że trafo zachowuje się jak martwe. O pracy zasilacza świadczą tylko diody na PCB i ciepło z radiatora.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano (edytowane)

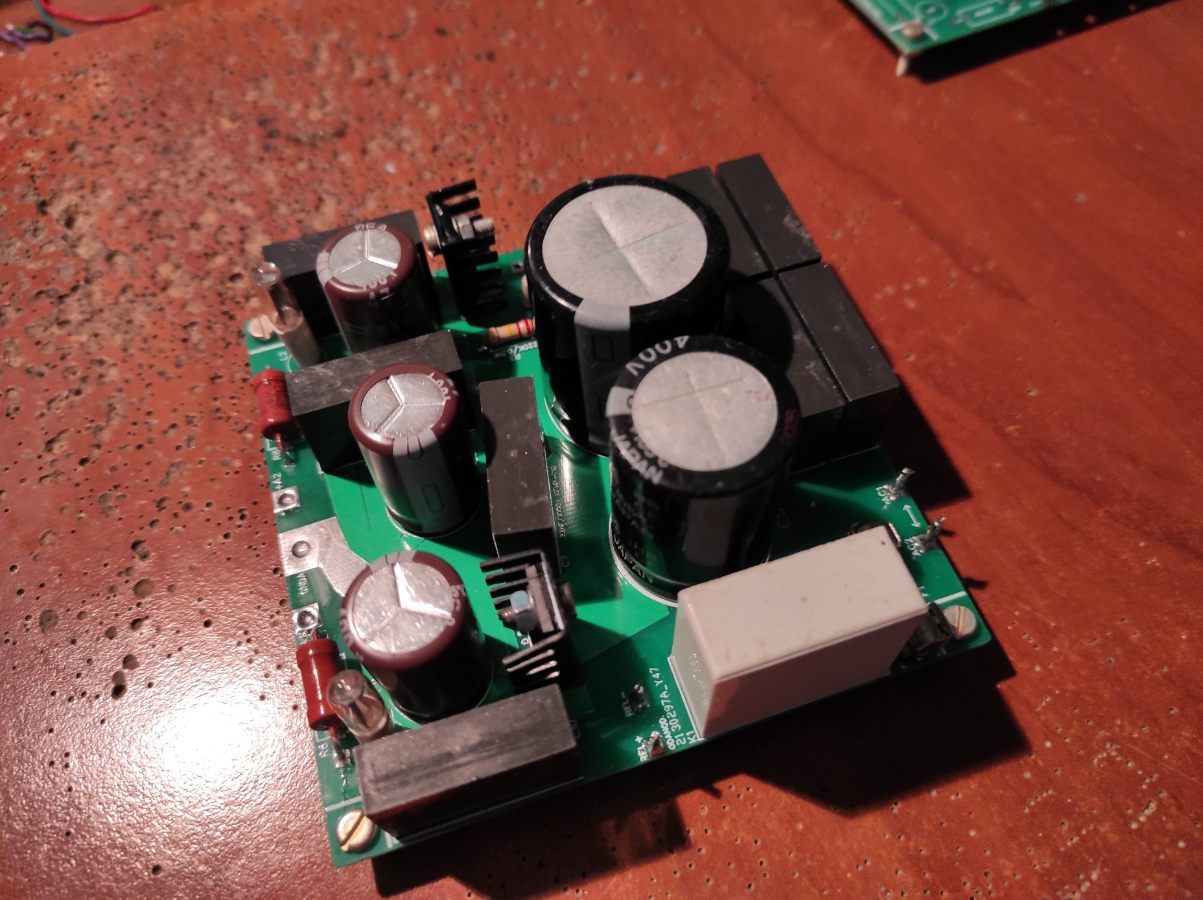

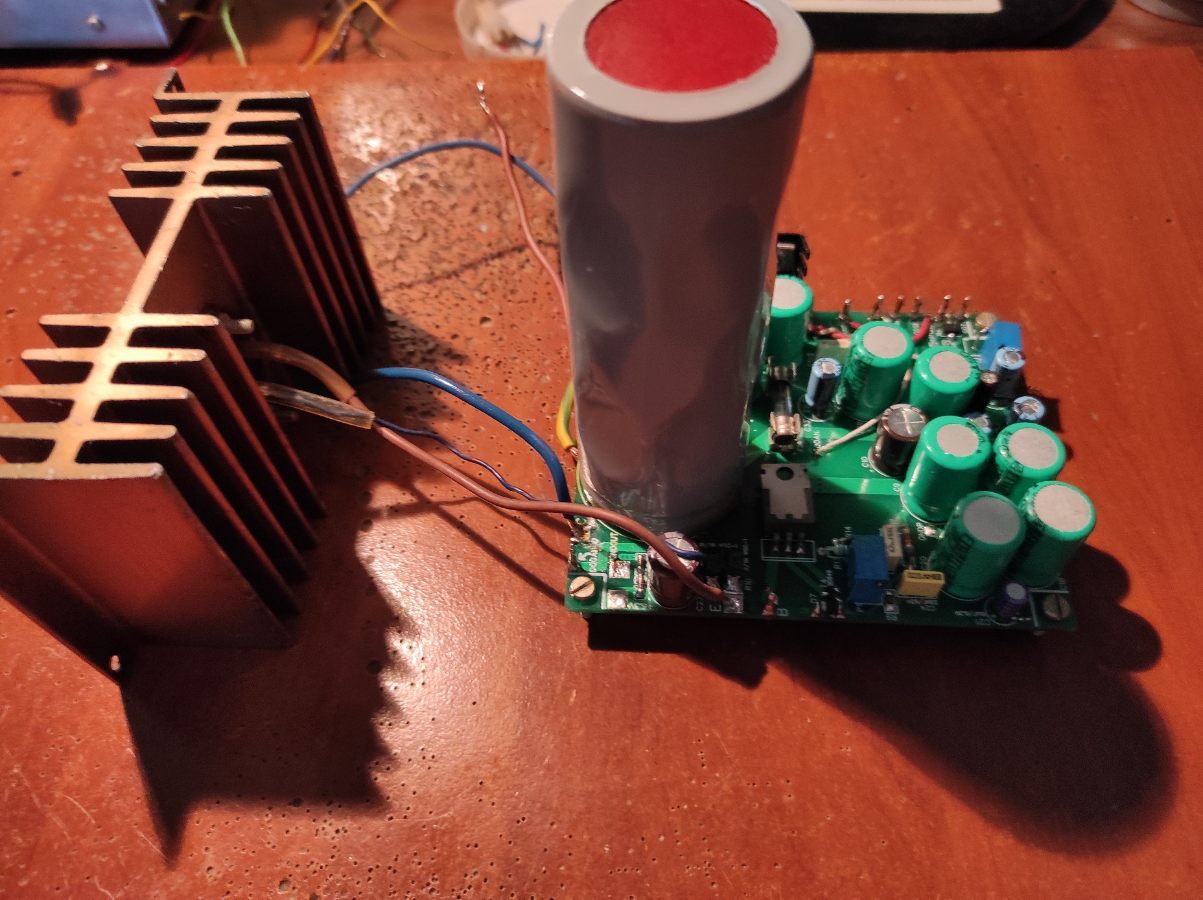

    Wczoraj dotarły płytki zasilacza żarzenia wraz z sterowaniem. Wieczorem zabrałem się za lutowanie, dziś po południu dokończyłem i przyszedł czas na test. Zasilacz nie wzbudzał się, trzymał napięcia tak jak podczas testów. Układy czasowe na NE555 i sterowanie zadziałały wraz z sygnalizacją. Mostek prostowniczy przykręcany jest od góry do obudowy. Pod spodem znajdują się zdjęcia płytek PCB oraz zmontowany zasilacz.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez elektron18
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano (edytowane)

    Zasilacz potrzebuje transformatora z uzwojeniem wtórnym 9V/5A dla obciążenia 3A oraz 9V/3A dla obciążenia 1,5A dla napięcia żarzenia 6,3V.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez elektron18
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Robsonik Entuzjasta

    Robsonik

    Opublikowano
    Opublikowano (edytowane)
    W dniu 26.04.2023 o 17:08, Robsonik napisał:

    Zakupiłem do mojego DAC na TDA1541 odbiornik DIR9001 od mayfrenda.

    Zegar jest ustawiony na 256 FS a na wszystkich zdjęciach w necie jest zwora na 384 FS.

    Która opcja jest prawidłowa ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Zadałem to pytanie w innym wątku ale nie było odpowiedzi , więc spróbuję tutaj , ktoś pomoże ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Robsonik
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano (edytowane)

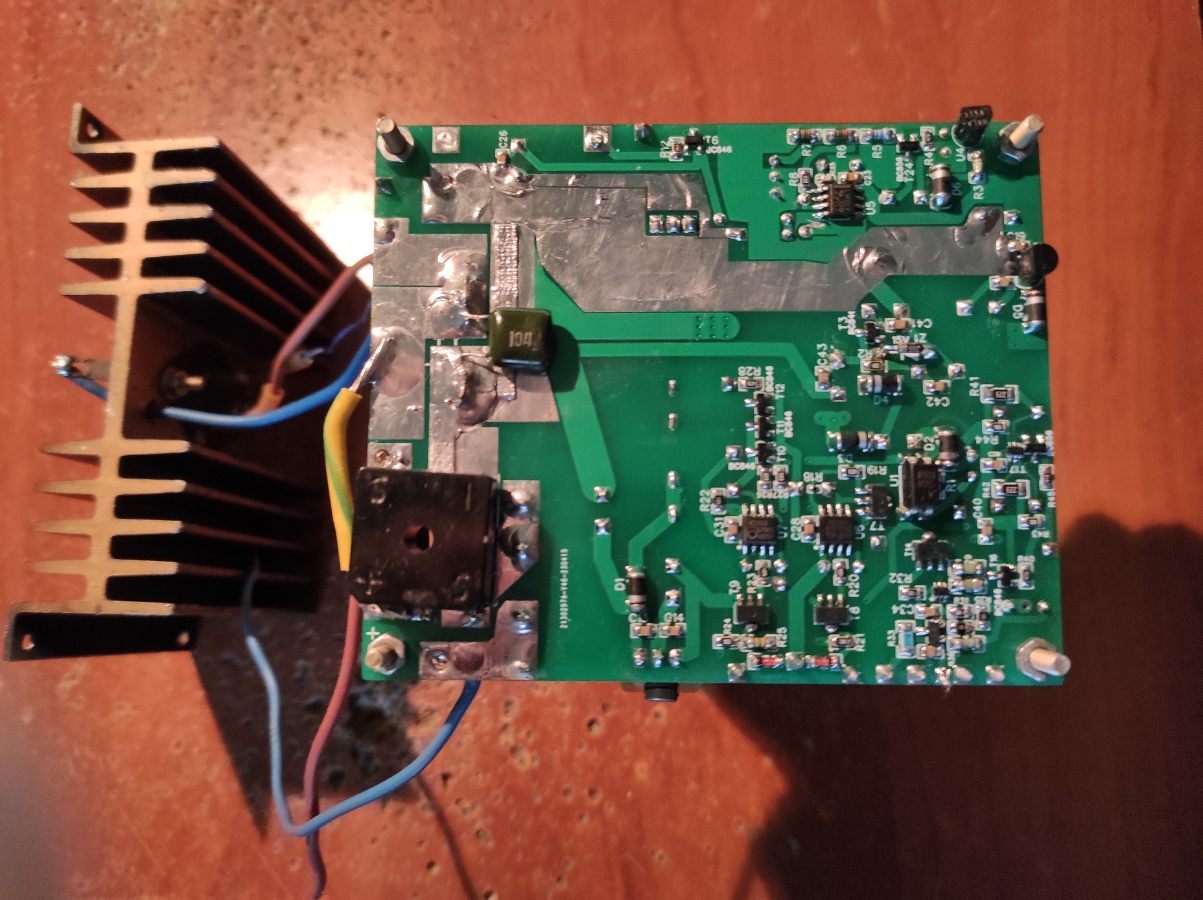

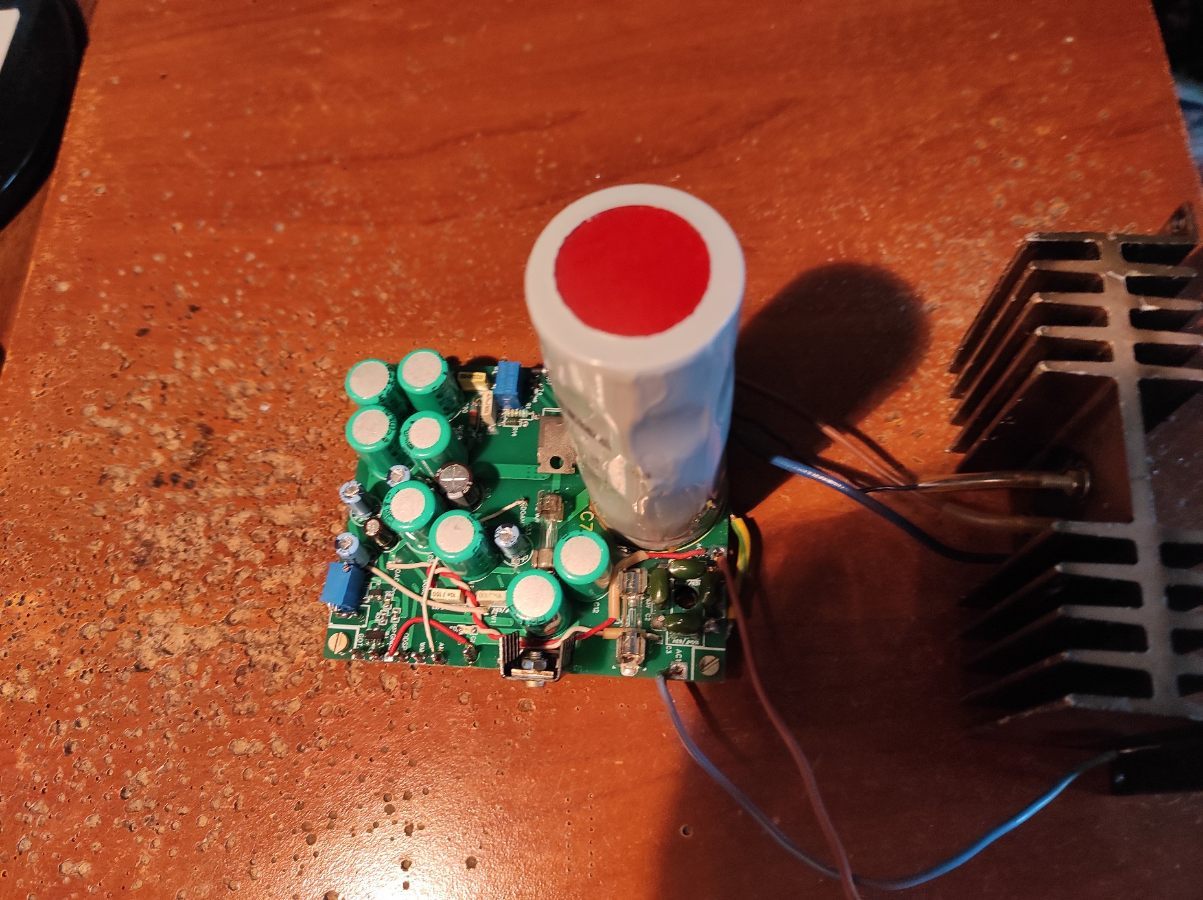

    Płytki zasilacza anodowego dotarły. Sterowanie opóźnionym załączeniem z zasilacza żarzenia działa poprawnie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez elektron18
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano

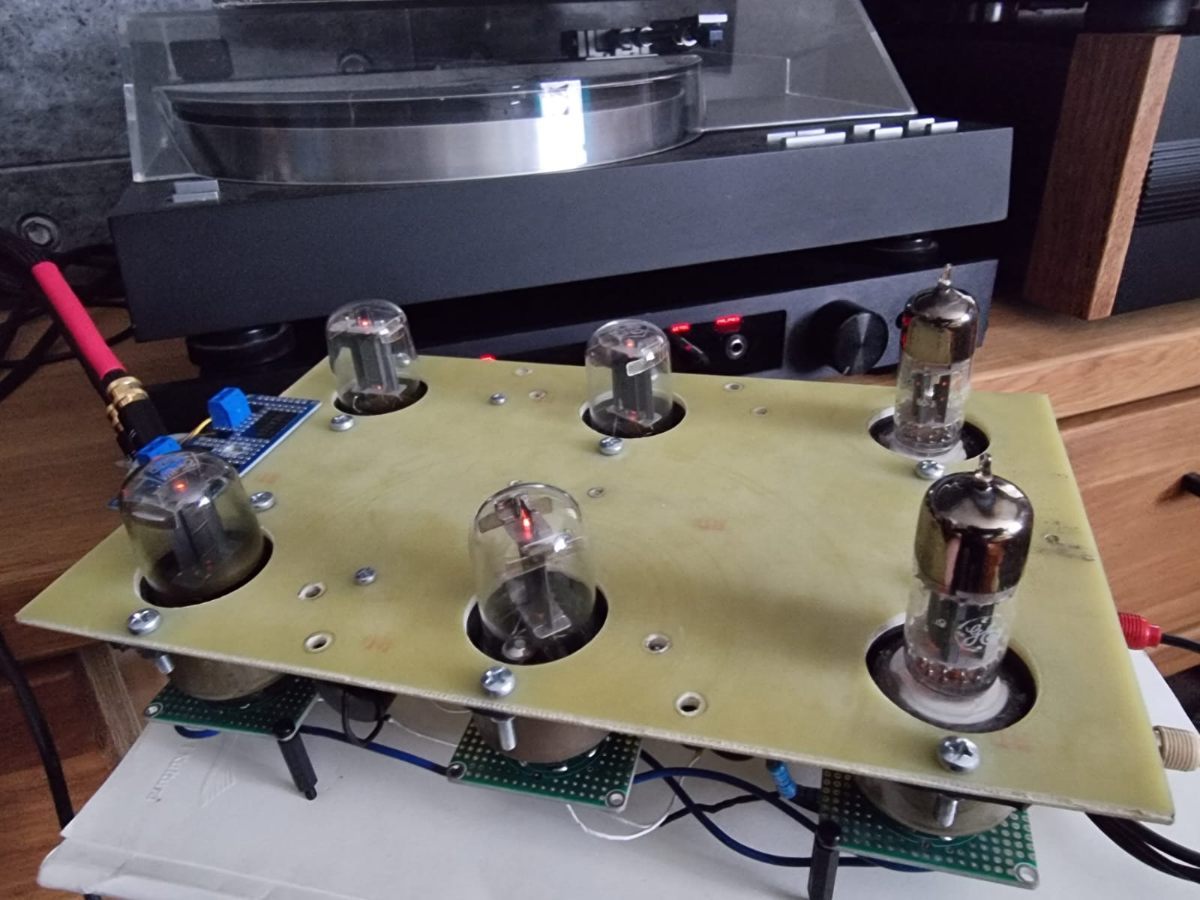

    A ja zachęcony tym co wyszło na pre gramofonowy kończę robić układ na równoległych triodach pod TDA1541, najpierw wrzucę do testów pod moje PCM63 bo znam je na pamięć.

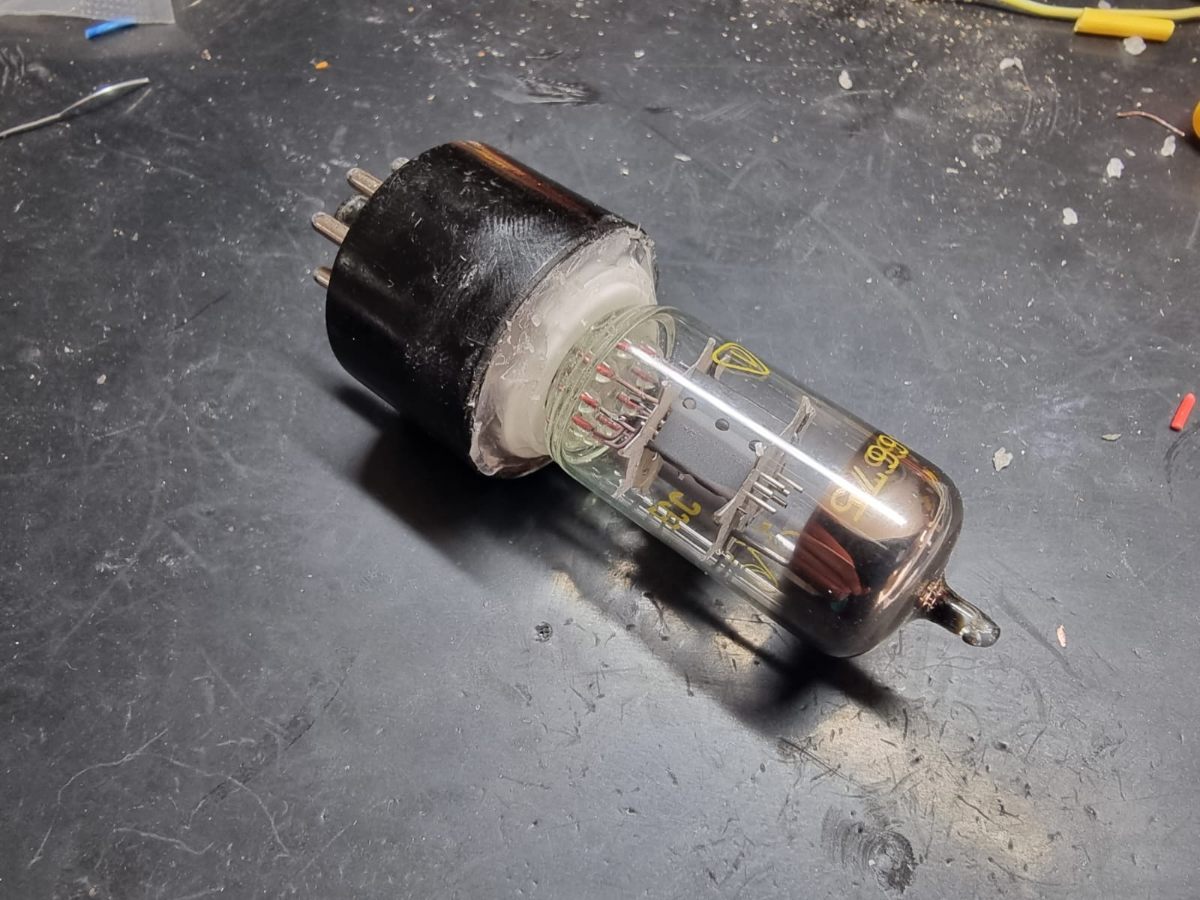

    Aby ułatwić sobie testy zrobiłem przejściówki octal - noval

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    W pre gramofonowym się sprawdzają.


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 5
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano

    I jeszcze jedno. Zrobiłem sobie zasilacz do eksperymentów lampowych oraz do pre gramofonowego , żeby je odizolować od lamp.

    PSU oparte na zasilaczu @MuzgAudio. Grzalki do 5A zasila. Połączone to z trafo 100W aby był zapas prądu dla zasilacza. Dodatkowo zrobiłem swój zasilacz z wyjściem 5V do układów pomocniczych jak wentylator czy diody włącznika. Całość zamknięte w skrzynce 20 cm / 10 cm / 30 cm.

    Z tyłu dwa wyjścia 6 pin na złącza przemysłowe :

    - anodowe i GND

    - + i - na grzałki z podniesionym potencjałem

    - + i - 5V na przekaźnik MUTE zwierający wyjścia sygnałowe z masą do czasu ustabilizowania się napięć

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Tylko jescze został mi panel przedni, będzie tradycyjnie dąb.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano
    19 godzin temu, eMCZe napisał:

    Tylko jescze został mi panel przedni

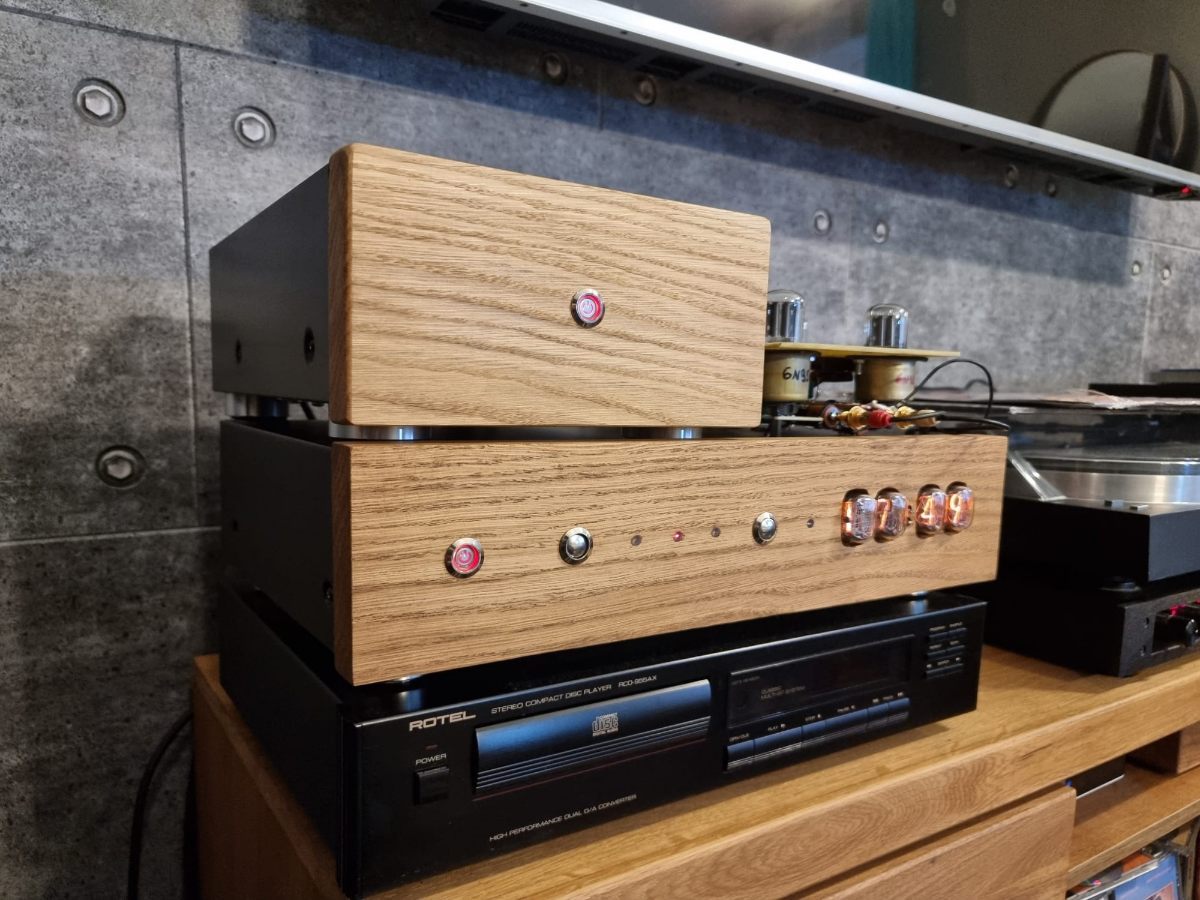

    Nie aktualne :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Druga taka sama skrzynka będzie pod pre, ale już teraz mając pod ręką zasilacz z dwoma wyjściami mogę bez obaw składać i testować analogi.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano

    No to testujemy...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

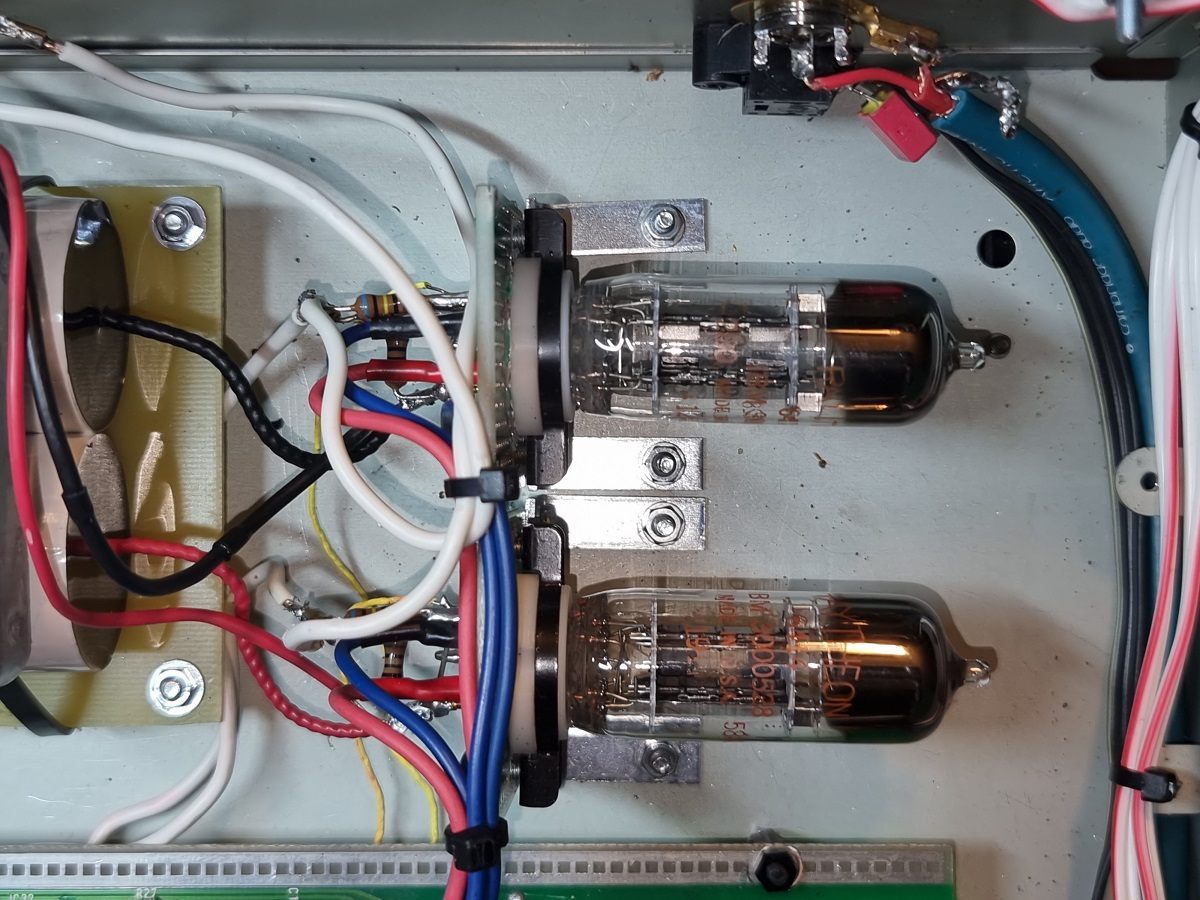

    6414 SRPP na triodach w u kładzie równoległym...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kris_54701 Wschodząca gwiazda

    Kris_54701

    Opublikowano
    Opublikowano

    Jako że większość tutaj rzeźbi srpp, to pozwolę sobie zasugerować rzadko stosowane 6n23p -ev. Bardzo dobre szerokopasmowe brzmienie ze względnie niską impedancją na wyjściu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    "A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano
    35 minut temu, Kris_54701 napisał:

    6n23p

    Mam w domu parę z 69 roku.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    I zdecydowanie wolę 6414.

    co do obniżenia impedancji na wyjścu...

    zmiana tego :




    na to:


    bardzo ją obniżyła 🙂



    Po dniu grania mogę stwierdzić, że triody pędzone równolegle to miód na moje uszy.

    Scena, dynamika i rozdzielczość. Ja naprawdę myślałem,  że wycisnąłem z wcześniejszego SRPP co się da... jednak można lepiej.

    Grzałki biorą prawie 1,85A wprawdzie ale wrzuciłem do środka zasilacz Premium Konrada z powiększonym radiatorem więc powinno być ok.... może później dorobię otwory pod lampami dla lepszego przewiewu 🙂

    Musiałem zmniejszyć rezystor konwersji bo przy spadku impedancji wyjściowej zrobiło się głośniej.

    Rezystory katodowe 220R oddzielne dla każdej katody, siatki na wejściu separowane rezystorami 300R.



    Jest moc !!!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kris_54701 Wschodząca gwiazda

    Kris_54701

    Opublikowano
    Opublikowano
    43 minuty temu, eMCZe napisał:

    Mam w domu parę z 69 roku.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    I zdecydowanie wolę 6414.

    co do obniżenia impedancji na wyjścu...

    zmiana tego :




    na to:


    bardzo ją obniżyła 🙂



    Po dniu grania mogę stwierdzić, że triody pędzone równolegle to miód na moje uszy.

    Scena, dynamika i rozdzielczość. Ja naprawdę myślałem,  że wycisnąłem z wcześniejszego SRPP co się da... jednak można lepiej.

    Grzałki biorą prawie 1,85A wprawdzie ale wrzuciłem do środka zasilacz Premium Konrada z powiększonym radiatorem więc powinno być ok.... może później dorobię otwory pod lampami dla lepszego przewiewu 🙂

    Musiałem zmniejszyć rezystor konwersji bo przy spadku impedancji wyjściowej zrobiło się głośniej.

    Rezystory katodowe 220R oddzielne dla każdej katody, siatki na wejściu separowane rezystorami 300R.



    Jest moc !!!

    Można rzucić okiem na schemat, co to za układ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano
    4 minuty temu, Kris_54701 napisał:

    co to za układ?

    to normalne SRPP

    5 minut temu, Kris_54701 napisał:

    Można rzucić okiem na schemat

    musiał bym go narysować 🙂 bo po prostu łączyłem to tak:

    - dwie podwójne triody na kanał, jedna robi za górną połówkę, druga robi za dolną połówkę SRPP.

    - od wejścia na górne anody do wyjścia z katod na dolne anody sygnał prowadzony jest równolegle

    - wyjścia sygnałowe z katod górnej połowki łączone są ze sobą i wchodzą do jednego kondensatora wyjściowego

    - wejście na siatkę dolnej połowki rozgałęzione jest na dwa rezystory 300R i dalej sygnał prowadzony jest równolegle.



    Teoria mówi że stopień równoległy zwiększa stosunek sygnału do szumu o parę dB.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kris_54701 Wschodząca gwiazda

    Kris_54701

    Opublikowano
    Opublikowano

    Nie wiem jak to brzmi, ale słyszałem wzmacniacz na równoległych triodach. Grało to bardzo klarownie.

    6 godzin temu, eMCZe napisał:

    to normalne SRPP

    musiał bym go narysować 🙂

    Forum będzie wdzięczne

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

    Odnośnik do komentarza
    Udostępnij na innych stronach
    eMCZe Entuzjasta

    eMCZe

    Opublikowano
    • Autor
    Opublikowano
    9 godzin temu, Kris_54701 napisał:

    Forum będzie wdzięczne

    Nie mialo by za co.

    Zwykle SRPP. Sorki za bazgrolki rysowałem na parkingu w samochodzie 🙂

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    • Dziękuję 2
    Lubię to Lubię to ×

    Martin Logan CLS, Ayon Triton 8 x KT150, DAC STAX (2xPCM63K na 6414/ECC81), Rotel RCD (TDA1541 na 6N9S) ,Yamaha PX3 z Yamaha MC5 (Shibata na boronie) z pre na 6N9S/6S2S, Volumio pod R Pi.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    pjasio253 Poszukiwacz

    pjasio253

    Opublikowano
    Opublikowano
    56 minut temu, eMCZe napisał:

    Sorki za bazgrolki rysowałem na parkingu w samochodzie

    Lampizator też tak rysował 🙂 , to znak ....

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
