Modyfikacje źródeł TDA1541, lampowe analogówki.

[slawek.xm]

3 godziny temu, Delirium77 napisał:

jest dostępny na Aliexpress.

możesz wrzucić link?

dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Delirium77]

15 minut temu, slawek.xm napisał:

możesz wrzucić link?

dzięki

132,56 zł  12％ zniżki | Nvarcher HDAM IV LPF moduł transferu prądu z otwartą pętlą dla Marantz TDA1541 TDA1541A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tylko masz tam albo płytkę, albo gotowy układ. Bierz układ za ok.260 zł.

Instalacja dość łatwa - odcinasz wyjście za 1541 i wpinasz się z płytka. Zasilanie z opa. Ja mam jeszcze wersję robiona na zamówienie i trochę mniej starannie wygląda, choć bardzo podobnie. Teraz zamówiłem z tej aukcji pod daca na 1540.

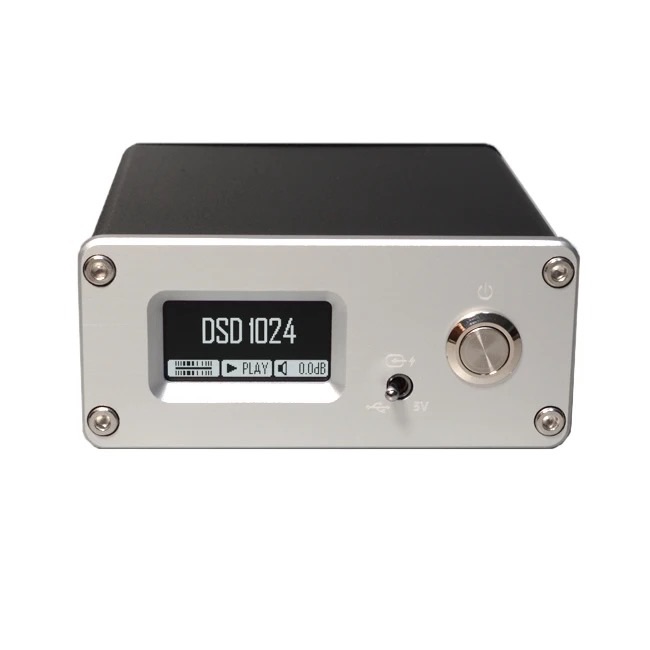

Co do modyfikacji to polecam jeszcze rozważyć bezpośrednie zasielnie daca płytka HDMI-i2s no ale tutaj trzeba mieć jakieś dobre źródło zewnętrzne. Ja mam taki konwerter na kwarcach Crysteka.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Lutego 2023 przez Delirium77

[Scott L.F.]

W dniu 16.02.2023 o 10:16, pjasio253 napisał:

Może słabo szukałem, ale nie znalazłem na forum nic na ten temat. Czy ktoś z tutaj obecnych ma może jakieś doświadczenie z tzw.fetyszyzatorem, czyli jak to nazwał fajnie autor - "nieślubnym synem lampizatora" 🙂 Czyli J-FET na wyjściu DAC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  Zaletą na pewno będzie mała konstrukcja mieszcząca się w nawet ciasnych sprzętach i mały problem z rozbudowanym zasilaniem. Tylko pytanie co z jakością dźwięku?



Ja z podobnym pytaniem , może bardziej ogólnej natury .

Przymierzam się do swojego DAC-a (może raczej -DAC-ow) .Na razie jestem na etapie zbierania informacji .

O ile wybór kości przetwornika  to sprawa to sprawa w miarę prosta to dalej jest trudniej .

Jeżeli jest mowa o analogowkach - to tak na oko 90% a może i więcej to albo lampy albo wzmacniacze operacyjne. Natomiast układy dyskretne - na tranzystorach są raczej mało popularne i nie znalazłem zbyt wielu informacji /projektów .

Moje pytanie -dlaczego? graja gorzej ? Trudniejsze do zaprojektowania?

Jakie jest Wasze zdanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

30 minutes ago, Scott L.F. said:

Jeżeli jest mowa o analogowkach - to tak na oko 90% a może i więcej to albo lampy albo wzmacniacze operacyjne. Natomiast układy dyskretne - na tranzystorach są raczej mało popularne i nie znalazłem zbyt wielu informacji /projektów .

Moje pytanie -dlaczego? graja gorzej ? Trudniejsze do zaprojektowania?

Jakie jest Wasze zdanie?

Nie wiem ale się wypowiem ;] jak byś chciał skomplikowany układ dyskretny to już go masz - w jednej obudowie - opek. Natomiast klasa a czy to bjt czy jfety to masz na ogół jeden element wykonawczy i o ile projekt jest banalnie prosty to jego wykonanie może być bardziej wymagające (bo części, bo projekt pcb). Był niedawno D1 od Passa co Muzg wyczarował pcb. ArturP wlasnie pare dni temu zamykał listę na analog we wątku obok.

Nie dalej jak parę dni temu porównałem sobie tda1541 z wyjściem lampowym do pcm1702 z wyjsciem opkowym... mimo, że tda1541 jeszcze ma niedociągnięcia a PCM gra super czysto, nie szumi, nie brumi to no nie wciąga.

Na allegro są oryginały BF245B w SOT23 i można sobie na uniwersalnej pcb skleić tego fetishizatora pewno wielkości 5pln.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Delirium77]

42 minuty temu, Scott L.F. napisał:

Ja z podobnym pytaniem , może bardziej ogólnej natury .

Przymierzam się do swojego DAC-a (może raczej -DAC-ow) .Na razie jestem na etapie zbierania informacji .

O ile wybór kości przetwornika  to sprawa to sprawa w miarę prosta to dalej jest trudniej .

Jeżeli jest mowa o analogowkach - to tak na oko 90% a może i więcej to albo lampy albo wzmacniacze operacyjne. Natomiast układy dyskretne - na tranzystorach są raczej mało popularne i nie znalazłem zbyt wielu informacji /projektów .

Moje pytanie -dlaczego? graja gorzej ? Trudniejsze do zaprojektowania?

Jakie jest Wasze zdanie?

Nie znam się na stopniach lampowych ale jak zdążyłem poczytać to opampy dyskretne czy też stopnie wyjściowe takie jak HDAM są szybsze i dające lepszy dźwięk niż opampy. W jednym dacu na pcm1701 dałem na wyjście dwa Staccato w miejsce 5534. Dźwięk stał się bardziej przestrzenny i mniej techniczny. Taki moduł HDAM jak powyżej podałem nie ma jeszcze czegoś takiego jak pętla zwrotną, czyli pewnie nie wzbudzi się. Jakie są jeszcze zalety to może ktoś inny się wypowie jeszcze. Pewnie sterylność w porównaniu do lampy.

Co do tego dlaczego opampy najczęściej się pojawiaja? Bo są tanie? Dlaczego w takich dacach jak Denafrips Ares II czy Musicisan Pegasus jest po prostu słaba analogowka na niewymiennych opampach? Bo pewnie trzeba zrobić droższy i lepszy model?

6 minut temu, Daniel_68412 napisał:

 jak byś chciał skomplikowany układ dyskretny to już go masz - w jednej obudowie - opek.

Dyskretny tzn na osobnych elementach takich jak tranzystory i diody. Opamp "normalny" nie jest zbudowany na elementach dyskretnych.,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

6 minutes ago, Delirium77 said:

Opamp "normalny" nie jest zbudowany na elementach dyskretnych.

a na... ? :]

tu masz jak chcesz sobie opka z tranzystorów zbudować:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Godzinę temu, Scott L.F. napisał:

Natomiast układy dyskretne - na tranzystorach są raczej mało popularne i nie znalazłem zbyt wielu informacji /projektów .

Jest sporo takich układów - zwykle są to dyskretne opampy ale oczywiście nieco inne niż te ,,gotowe"  . Można je stosować do konwersji aktywnej lub jako wzmacniacze po konwersji pasywnej na rezystorach . Właśnie testuję trzy na tranzystorach bipolarnych ( w klasie A ) ale dla innych przetworników ( AD1865 , PCM1702 , AD1860 ) . Koszt budowy układów dla dwóch kanałów jest zbliżony do kosztów zakupu dwóch ,, gotowych" pojedynczych wzmacniaczy operacyjnych . Brzmieniem są zbliżone o tyle że to ten sam poziom ale oczywiście każdy gra nieco inaczej . Różnica jest taka , że możesz sobie ukształtować brzmienie takiego układu diy- przez wymianę elementów pasywnych lub samych tranzystorów, zmianę nap. zasilania , wstawienie filtrów itp . Po prostu łatwiej dopasować taki układ pod własne preferencje i pozostałe elementy zestawu audio .  W stosunku do lamp to zwykle mają bardziej zwarty bas , inaczej kształtują przestrzeń ( moim zdaniem bardziej realistycznie ) , czasem lepiej pokazują mikrodetale , czasem brzmią mniej ciepło i bardziej ,, rzetelnie"/realistycznie niż lampy ( które sporo dodają do brzmienia tzw. własnego charakteru ) . Jednak lampowe analogi trudno pobić pod względem barw , plastyczności , ,,namacalności " i umiejętności tworzenia klimatu . Tranzystorowe analogi są bardziej ,, obojętne" , no i miewają typowe wady tranzystorów - bywa technicznie i ostro . No i jest oczywiście konwerter Pass'a ale o tym wiedzą więcej inni użytkownicy .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Lutego 2023 przez arturp

[Delirium77]

10 minut temu, Daniel_68412 napisał:

a na... ? :]

tu masz jak chcesz sobie opka z tranzystorów zbudować:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wg Wikipedii - Element dyskretny – nazwa pojedynczych podstawowych elementów elektronicznych, takich jak rezystory, kondensatory, diody, lampy elektronowe, tranzystory, tyrystory itp., umieszczonych w obudowie i posiadających wyprowadzenia, tj. kontakty elektryczne, przystosowane do montażu przewlekanego, powierzchniowego lub montażu innego rodzaju.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

15 minutes ago, Delirium77 said:

Wg Wikipedii - Element dyskretny – nazwa pojedynczych podstawowych elementów elektronicznych, takich jak rezystory, kondensatory, diody, lampy elektronowe, tranzystory, tyrystory itp., umieszczonych w obudowie i posiadających wyprowadzenia, tj. kontakty elektryczne, przystosowane do montażu przewlekanego, powierzchniowego lub montażu innego rodzaju.

Napisałeś to tak jakby to coś zmieniało - sposób upakowania w opku jest tylko na plus. Oczywiście masz rację ale pytanie było takie dlaczego nie ma układów skomplikowanych dyskretnych (że nie lampy) a opki to właśnie takie układy - taki był sens tego co napisałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Delirium77]

Ja mam takie pytania:

- mam DAC na tda1541 i na wyjściu ten stopień HDAM. Czy dołożenie takiej przejściówki na dwa układy TDA1541 (akurat mam drugi układ z tego samego roku (1988) wpłynie na prąd wyjściowy pojawiający się na stopniu I/V?

- jak oceniacie jakość modułu lampizacji do CD i DAC ze strony muzgaudio.com pod TDA1541? Jaką lampę do niego najlepiej wstawić?

- czy taki moduł wstawia się od razu za TDA1541 jako I/V czy dać go jako bufor już za stopniem HDAM?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Lutego 2023 przez Delirium77

[eMCZe]

5 godzin temu, Delirium77 napisał:

- mam DAC na tda1541 i na wyjściu ten stopień HDAM. Czy dołożenie takiej przejściówki na dwa układy TDA1541 (akurat mam drugi układ z tego samego roku (1988) wpłynie na prąd wyjściowy pojawiający się na stopniu I/V?

Używam podobnego układu, prąd razy dwa, przy lampie rezystor konwersji 1/2 wartości.

5 godzin temu, Delirium77 napisał:

- jak oceniacie jakość modułu lampizacji do CD i DAC ze strony muzgaudio.com pod TDA1541? Jaką lampę do niego najlepiej wstawić?

Tu masz na przykład połączenie podwójnego TDA1541 z modułem lampizacji Konrada zasilane zasilaczem Konrada

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jest też drugi analog - SRPP na 6N9S , w Muffolower'ze siedzi 6414. TDA widać jest w nadstawce bo poniżej siedzi drugi, analogi przełaczane również selektorem od Konrada. Jak widać czerpię garściami z produktów MuzgAudio, bo @Muzgrobi je bezbłedne.

Skończyłem składać pół godziny temu i... moduł lampizacji MuzgAudio daje szybki dzwięk, precyzja i rozdzielczość. Wrzucam drugi analog bo czasem lubię więcej lampy w lampie a to jest akurat poskładane pod zamówienie a nowy właściciel też chcaił mieć wybór.

Co do lampy to musisz chyba określić co lubisz bo ten moduł możesz praktycznie pod każdą podwójną triodę zastosować.

5 godzin temu, Delirium77 napisał:

- czy taki moduł wstawia się od razu za TDA1541 jako I/V czy dać go jako bufor już za stopniem HDAM?

jeżeli chodzi Ci o moduł lampizacji to jest to pełny analog czyli wychodzisz na wejście wyjściem prądowym z TDA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

11 godzin temu, arturp napisał:

Właśnie testuję trzy na tranzystorach bipolarnych ( w klasie A ) ale dla innych przetworników ( AD1865 , PCM1702 , AD1860 ) .

Podzielisz się wrażeniami i schematami? 😁

Dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Delirium77]

5 godzin temu, eMCZe napisał:

Co do lampy to musisz chyba określić co lubisz bo ten moduł możesz praktycznie pod każdą podwójną triodę zastosować.

Co do lampy to jaka byś polecił tak, aby dźwięk był jak najbardziej przyjemny?

Co do DAKA to jestem pod wrażeniem. Mój trochę skromniejszy i już brakuje miejsca ale większą obudowa i będzie ok. Póki co mam wszystko na jednym transformatorze. Czy warto dostawić drugi (nie mówię o zasilaniu wyjścia lampowego)? Znalazłem na AE też takie trafo, trochę większe, akurat z napięciami pod tda1541.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

47 minut temu, Scott L.F. napisał:

Podzielisz się wrażeniami i schematami?

To jest wątek o lampowych analogówkach więc nie chcę zaśmiecać . Poczytaj to :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

oraz to , ze szczególnym uwzględnieniem załącznika ,,Updated CDV-Pro D/A Converter "mezzanine" Board"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mam trochę płytek i projektów do tego ale reszta na ,, Wiadomości" albo zajrzyj na ostatnie strony tego wątku :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Wielkie dzięki! Odezwę się na priv w weekend!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

Godzinę temu, Delirium77 napisał:

Czy warto dostawić drugi

Wszystko zależy od napięć i prądów jakie potrzebujesz. Jeżeli masz wszystkie napięcia i dostatecznie dużo prądu na jednym to zostaw. Ja stosuje tu dwa ze względów na tą PCB. Jest wymagane 18-0-18 i 0-9 dla przetwornika i to dostają regulatory z jednego trafa oraz osobne zasilanie do układów selektora źródeł USB i innych układów i to karmie drugim trafo 9-0-9. Trzecie zasila tylko analogi lampowe.

Godzinę temu, Delirium77 napisał:

Co do lampy to jaka byś polecił tak, aby dźwięk był jak najbardziej przyjemny

Czym jest przyjemność?

Dla każdego będzie inaczej. Weź klasykę gatunku czyli ECC81, załóż starego Siemensa albo Telefunkena. Chcesz więcej średnicy załóż jakieś 6N23P, robi lampowy klimat z TDA1541. Chcesz atak dynamikę i szegolowa górę weź 6141. Mam wszystkie i każdej próbowałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Witam.

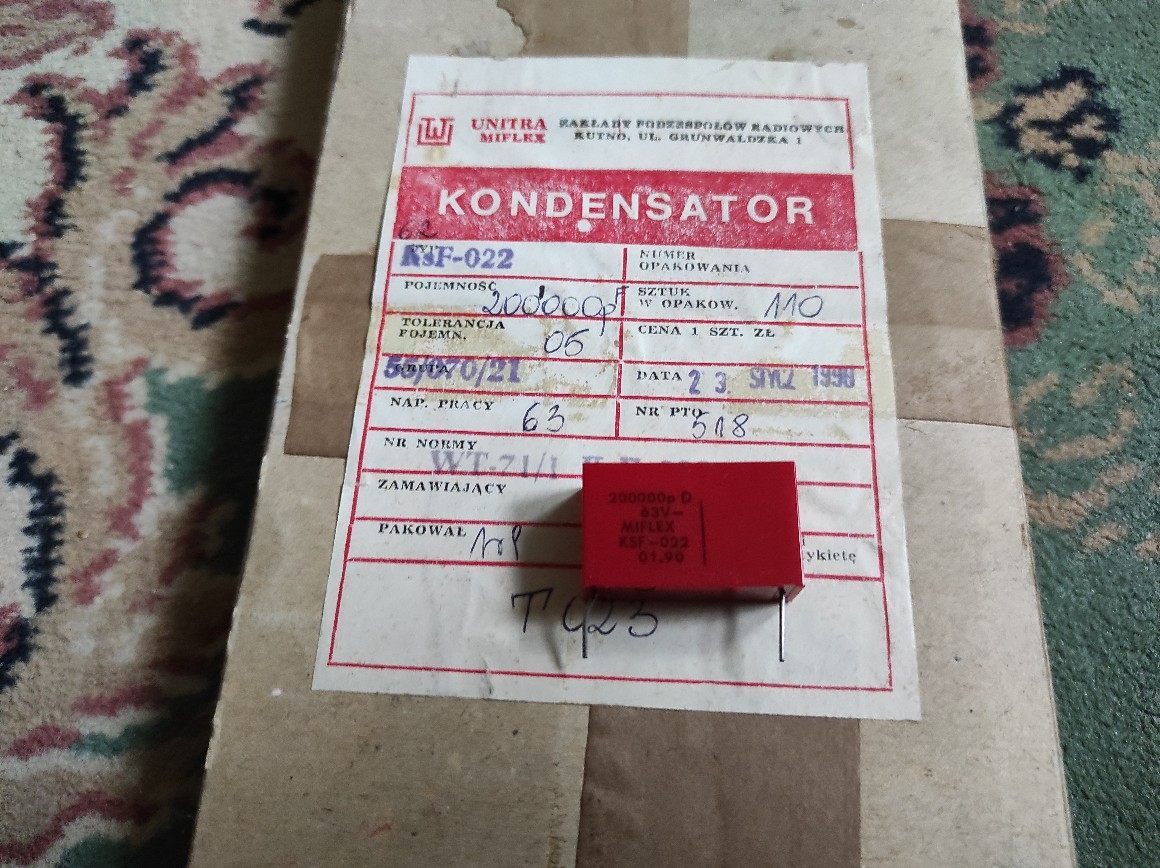

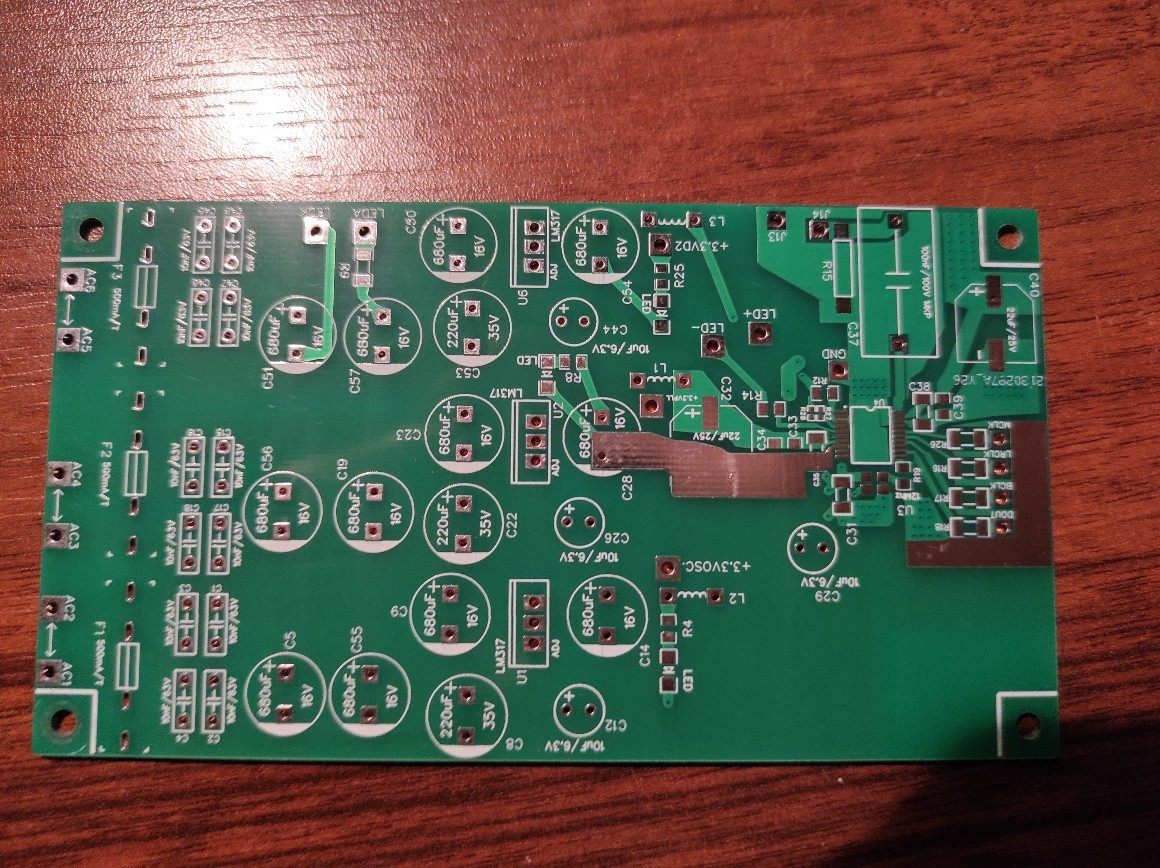

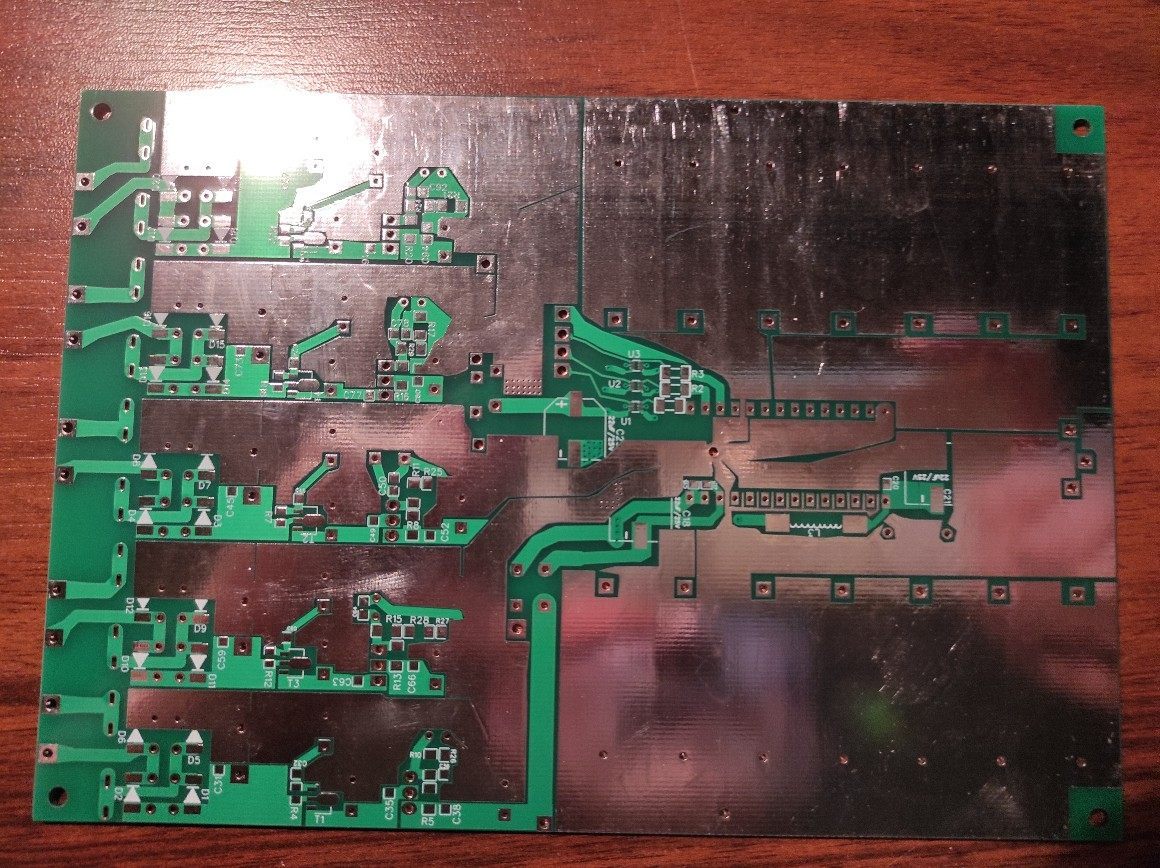

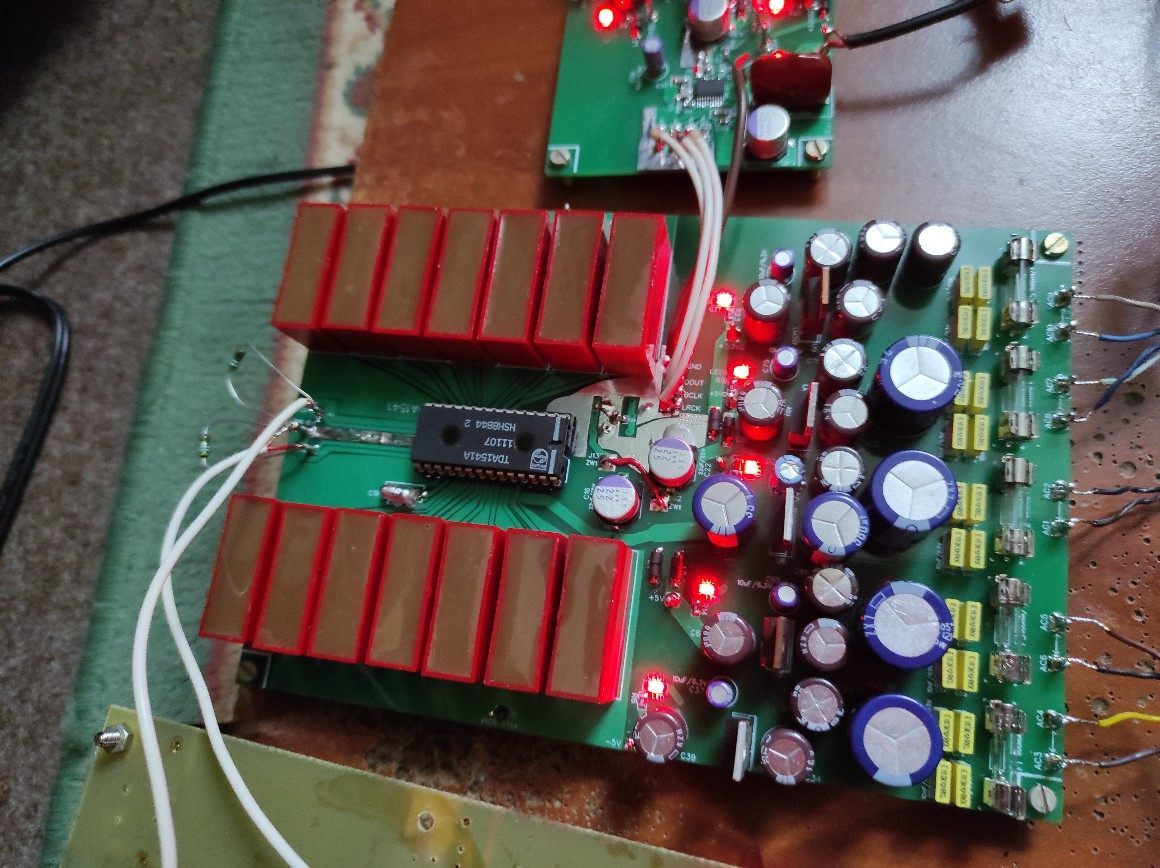

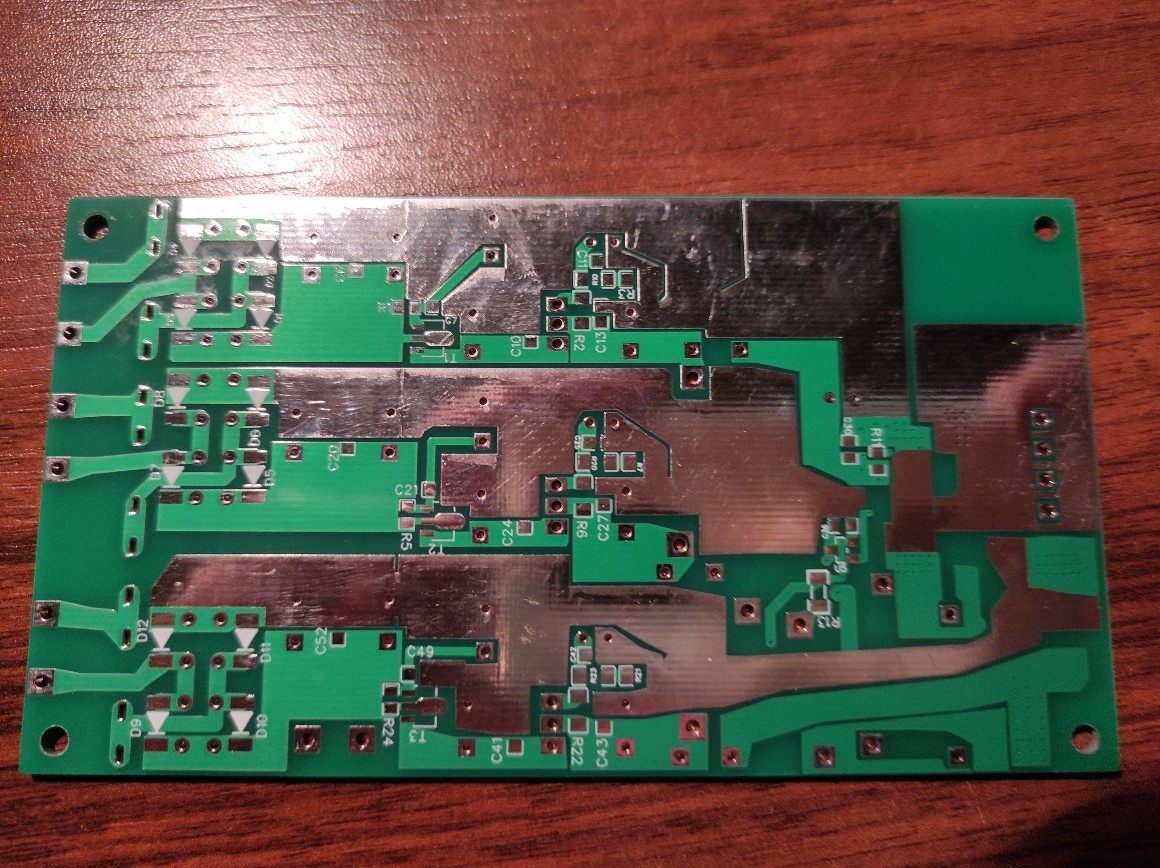

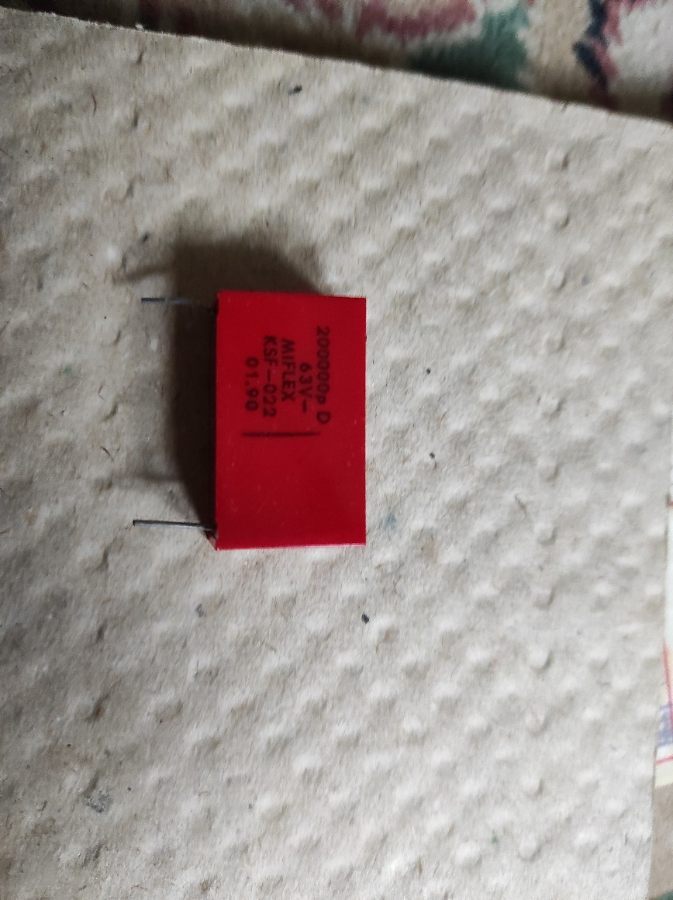

Chciałem się podzielić projektem NOS DAC TDA1541 z wykorzystaniem kondensatorów styrofleksowych 200nF 0,5% KSF-022  rodzimego Miflexa z dawnej produkcji do odsprzedania stopni konwersji układu TDA1541. Układ wzorowany jest na projekcie Adama Tatusia z Elektroniki Praktycznej. Styrofleksy mają niską absorpcję dielektryczną, co jest zaletą w układach próbkujących. Stopień wyjściowy na lampach 6N8S w układzie SRPP. Płytki są moimi wypocinami, zrobione w programie EasyEda i wyprodukowane w JLCPCB. Później będę miał dostęp do komputera to wrzucę schematy i fotografie płytek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Marca 2023 przez elektron18

[Daniel_68412]

20 minutes ago, elektron18 said:

Chciałem się podzielić projektem NOS DAC TDA1541[...]

Jak się go popędzi na 352khz równolegle to sinusa na 20k nie odróżnisz od 1k tylko trzeba tłumiki dać na wejścia i2s jak tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jaki Rk?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]









2 minuty temu, Daniel_68412 napisał:

Jak się go popędzi na 352khz równolegle to sinusa na 20k nie odróżnisz od 1k tylko trzeba tłumiki dać na wejścia i2s jak tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jaki Rk?

Daniel na cyfrówce za bardzo się nie znam , przed TDA1541 są układy dopasowujące poziomy z WM8804 do TDA1541. Nie wiem jak zareagują najwyżej słucham z bluesound node 2 do 96kHz. Rezystor Rk to 300 ohm zasilanie 200V prąd pracy 6N8S to 6mA na lampach spadek po 100V, wzmocnienie około 11.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

6 minutes ago, elektron18 said:

Daniel na cyfrówce za bardzo się nie znam , przed TDA1541 są układy dopasowujące poziomy z WM8804 do TDA1541. Nie wiem jak zareagują najwyżej słucham z bluesound node 2 do 96kHz. Rezystor Rk to 300 ohm zasilanie 200V prąd pracy 6N8S to 6mA na lampach spadek po 100V, wzmocnienie około 11.

Warto przestudiować tą stronę co wyżej podałem - tam facet spędził 30lat nad tym urządzeniem.

W tej konfiguracji co masz tam (i2s) musiałem słuchać na 88,2khz dokładnie - przy 96khz miałem jakieś wzbudzenia w okolicach 6khz jak dobrze pamiętam. Żeby go przepiąć na 352khz to trzeba go elektrycznie przekonfigurować i zapodać płytkę od JLSounds:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

8 minut temu, Daniel_68412 napisał:

Warto przestudiować tą stronę co wyżej podałem - tam facet spędził 30lat nad tym urządzeniem.

W tej konfiguracji co masz tam (i2s) musiałem słuchać na 88,2khz dokładnie - przy 96khz miałem jakieś wzbudzenia w okolicach 6khz jak dobrze pamiętam. Żeby go przepiąć na 352khz to trzeba go elektrycznie przekonfigurować i zapodać płytkę od JLSounds:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Daniel dzięki za wskazówki jak chcesz to mogę ci podesłać płytki za free, żebyś sprawdził układ. Oczywiście Styrofleksy dorzucam gratis. Pozostałe elementy podam  razem ze schematem.









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Schemat DAC TDA1541 NOS i odbiornik SPDIF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Zdjęcia PCB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Z lupą musiałem lutować uklady U1-U3 74LVC1T45 ,które mają około 1mm oraz zegar przy WM. Pin 1 układów 74LVC znajduje się przy kresce, jeśli ktoś by chciał lutować te maluchy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Transformatorki zakupiłem na allegro w małych cenach i ponawijałem manualnie potrzebne uzwojenia. Do testów jak znalazł.

Jeśli chodzi o dźwięk z lampami 6N8S to w moim odczuciu jest bardzo dobra scena, nasycona średnica wysokie łagodne, słychać separację instrumentów, dźwięk nie męczy, chce się słuchać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Jakby ktoś chciał w wolną chwilę trochę polutować to mam do oddania za free jedną płytkę NOS DAC TDA1541 i płytkę odbiornika Spdif. Miałbym 3 dodatkowe komplety ,ale zużyłem płytki odbiornika Spdif do innych DAC(PCM63,PCM56,TDA1543) i zostały mi same płytki DAC TDA1541. Oczywiście kondensatory 200nF w komplecie oraz pomniejsza drobnica.

Po płytki zgłosił się kolega Marep.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Delirium77]

11 godzin temu, elektron18 napisał:

Jakby ktoś chciał w wolną chwilę trochę polutować to mam do oddania za free jedną płytkę NOS DAC TDA1541 i płytkę odbiornika Spdif. Miałbym 3 dodatkowe komplety ,ale zużyłem płytki odbiornika Spdif do innych DAC(PCM63,PCM56,TDA1543) i zostały mi same płytki DAC TDA1541. Oczywiście kondensatory 200nF w komplecie oraz pomniejsza drobnica.

Po płytki zgłosił się kolega Marep.

Jakbyś porównał te wszystkie daci na PCM63, PCM56, TDA1543 i TDA1541?

Dla mnie TDA1541 z wyjściem HDAM jest niedoścignionym wzorem porównując do takiego chińskiego daca na 4x PCM1701 (to chyba coś równoległego było do PCM64). Pewnie wynika to z innej sekcji audio - I/V AD841, LPF 8x LME49990 a bufor to 2x Staccato OSH-S.

Jako ciekawostkę zapodam płytkę, którą kupiłem ostatnio z Aliexpress, dzięki której włożyłem 2 układy TDA1541. Przez to powiększył się 2x prąd na wyjściu.

Teraz walczę z daciem opartym na 2x TDA1540 (DAC-05). W sekcji analogowej moduł HDAM z Aliexpress. Gra to muzykalnie, dość podobnie do TDA1541, z tym, że wyższe częstotliwości są bardziej obcięte. Póki co w dacu siedzą układy 1540P ale w drodze 1540D (wersja ceramiczna).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Marca 2023 przez Delirium77

[Daniel_68412]

13 minutes ago, Delirium77 said:

Dla mnie TDA1541 z wyjściem HDAM jest niedoścignionym wzorem porównując do takiego chińskiego daca

czym jest w tym przypadku HDAM? rozumiem skrót ale dla każdego to może znaczyć coś innego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Delirium77]

Godzinę temu, Daniel_68412 napisał:

czym jest w tym przypadku HDAM? rozumiem skrót ale dla każdego to może znaczyć coś innego

To jest moduł tzw. fetyszyzator - "nieślubny syn lampizatora", o którym już tutaj kiedyś był poruszany temat. Moduł oparty na schemacie HDAM Marantza. Tutaj zdjęcie z daca TDA1540.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

14 minutes ago, Delirium77 said:

To jest moduł tzw. fetyszyzator - "nieślubny syn lampizatora", o którym już tutaj kiedyś był poruszany temat. Moduł oparty na schemacie HDAM Marantza. Tutaj zdjęcie z daca TDA1540.

dziękuję, rozumiem, że Rk i to leci na jfeta - klasycznie? Jaka wartość Rk?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
