Phonostage MM DIY inspirowany EAR834

[zombie7]

Hej, poszukuję schematu do lampowego pre bazującego na EAR834.

Wzmacniacz Rotel Ra-02 + AE Aelite One. Do tego budżetowy Pioneer PL300 z wkładką AT VM95 EN lub ML.

Z góry dziękuję.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Chińczycy mają bardzo dobrze zrobione i niedrogie gotowe PCB do tego projektu:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Trzeba będzie dokupić do tego zasilacz. Najlepiej stabilizowany. Można użyć tego, po wymianie diod zenera na inne wartości oraz stabilizatorów na ine:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Schemat części sygnałowej według Chińczyka:

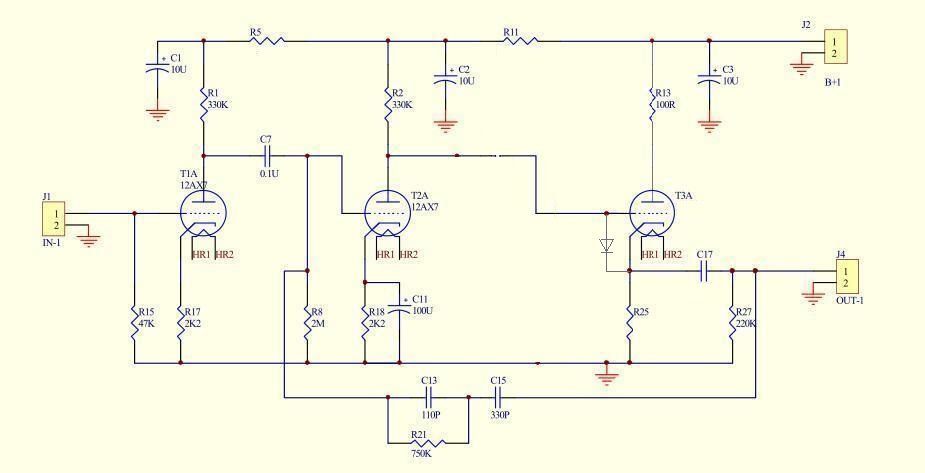

Moja modyfikacja:


Modyfikację łatwo można wykonać na zielonej chińskiej PCB. Modyfikacja znacząco poprawia pracę układu i umożliwia uzyskanie jeszcze lepszej jakości dźwięku z tego urządzenia.

A teraz padam już na ryj więc idę spać. Ale będę pilotował ten wątek i uzupełniał informacje oraz odpowiaał na pytania.
Tymczasem dobranoc.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

Dziękuję bardzo, też wrócę do tematu. Póki co bawię się gramofonem, jak skończę wezmę się za preamp.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

2 godziny temu, zombie7 napisał:

jak skończę wezmę się za preamp.

Warto rozważyć zamówienie PCB już teraz, bo obecnie dostawa trwa od 4 do 8 tygodni.
A składać będziemy jak już dotrze.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

zniknął ten link z Alli z PCB, czy mógłbyś podesłać jeszcze raz?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited September 29, 2021 by zombie7
za wcześie kliknąłem "wyślij"

[McGyver]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gitarrra]

Mi w Chrome też znika a w zasadzie nie znajduje strony.W Microsoft Edge otwiera normalnie

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited September 29, 2021 by gitarrra

[McGyver]

Przeglądarki podmieniają link. Trzeba skopiować link i go wkleić w pasek adresu.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gitarrra]

1 minutę temu, McGyver napisał:

Przeglądarki podmieniają link. Trzeba skopiować link i go wkleić w pasek adresu.

👏👍

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Espectro]

1 godzinę temu, gitarrra napisał:

👏👍

Potestujcie powinno już być ok z tymi linkami jeżeli nie to proszę o podanie które nie działaja.



[gitarrra]

🤠..

teraz (przynajmniej u mnie) jest już OK.👍

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcinus]

U mnie teraz wszystkie trzy działają 🙂

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

u mnie też działa. a czy nie lepiej od razu kupić z częściami? np. to

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

chyba, że przez tą modyfikację McGyvera lepiej samą płytkę i potem podeślecie wykaz części?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

10 minut temu, zombie7 napisał:

a czy nie lepiej od razu kupić z częściami?

Nie. Kondensatory są podłej jakości, po co za nie płacić? Oporniki wprawdzie mogą być, ale one akurat są tanie.



11 minut temu, zombie7 napisał:

chyba, że przez tą modyfikację McGyvera lepiej samą płytkę i potem podeślecie wykaz części?

Część wartości elementów się zmieni.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

na płytkę czekam, co do zasilacza, tam będzie potrzebne 12,6V tak? Bo może bym od razu sobie zrobił do DACa, do którego potrzebuję 5V i coś pokombinuję.



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

29 minut temu, zombie7 napisał:

co do zasilacza, tam będzie potrzebne 12,6V tak?

12,6V oraz 250V.



30 minut temu, zombie7 napisał:

Bo może bym od razu sobie zrobił do DACa, do którego potrzebuję 5V i coś pokombinuję.

Nie kombinuj, do DACa zrób osobny zasilacz 5V.Np. taki:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

także ja czekam i na zasilacz, który podałeś i na PCB. W międzyczasie chciałbym myśleć/powoli myśleć nad obudową. Gdzie poleciulibyście szukać? Czy obudowa musi być aluminiowa, lub najlepiej aby taka była? Czy mogła by być z drewna? Jakieś must have w tym projekcie?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Najlepiej metalowa, bo zapewnia ekranowanie. Ja mam takie:



Na górze lampowy phonostage. Obudowy wykonane przez Modushop.pl

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcinus]

1 minutę temu, McGyver napisał:

Najlepiej metalowa, bo zapewnia ekranowanie. Ja mam takie:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na górze lampowy phonostage. Obudowy wykonane przez Modushop.pl

Zamawiasz z nadrukami, czy sam robisz?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Wysyłam projekt nadruków w plikach corel i dostaję już zrobione. Robią też obróbki CNC (na przykład otwory pod wyświetlacze, czy takie akrylowe wstawki jak w górnej obudowie), ale to już jest kosztowniejsze.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gitarrra]

Mc...

Twoje obudowy to seria tyle że dostosowana do Twoich potrzeb czy może typowy custom robiony u nich na zamówienie?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited October 6, 2021 by gitarrra

[McGyver]

Każdy może mieć taką obudowę z własnymi grafikami.
Z tyłu też oczywiście są napisy, przykład z mojego preampa liniowego na bazie musztardowej PCB:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

W dniu 28.09.2021 o 02:06, McGyver napisał:

Moja modyfikacja:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



czy napięcie na anodzie drugiej lampy bez kondensatora można dać na siatkę trzeciej lampy?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

W dniu 14.10.2021 o 23:14, witek_z napisał:

czy napięcie na anodzie drugiej lampy bez kondensatora można dać na siatkę trzeciej lampy?

Nie tylko można, ale wręcz należy. Trzecia lampa pracuje jako wtórnik katodowy. Napięcie z anody drugiej lampy zapewnia właściwą polaryzację siatki lampy trzeciej.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited October 18, 2021 by McGyver
typo

[witek_z]

30 minut temu, McGyver napisał:

Nie tylko można, ale wręcz należy. Trzecia lampa pracuje jako wtórnik katodowy.

to jakie jest napięcie na anodzie drugiej lampy?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Zapewne około połowy zasilania.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Kolega Gitarra dostał już PCB zasilacza. Można zacząć składać. Pokazuję jak obsadzić PCB.
Na dole mamy zasilanie anodowe, na górze żarzenie.
W anodowym tylko podmienimy część elementów, w żarzeniu przetniemy jedną ścieżkę (od spodu) i wlutujemy w tą przerwę zwykłą diodę. Trzeba pamiętać o kierunkowości.



W części HV zamiast opornika 100 ohm wstawiamy zworę. Pozostałe oporniki zgodnie z opisem. Opornik 15k ma mieć moc 2W, montujemy go z dystansem ok. 2mm od PCB. Dla ułatwienia można przy montażu podłożyć pod niego patyczek do lodów.
Wszystkie elektrolity w tej części na 400V, im większe pojemności tym lepiej. CD4 ma mieć pojemność mniejszą od CD1.
Elektrolit nad opornikiem 15k (można dać 22k-27k byle 2W) przynajmniej 22uF.  Opornik tak odegnijce na nóżkach żeby był dystans pomiędzy nim a kondensatorem.
Jako prostownik można zamontować mostek zintegrowany, lub (lepiej) cztery diody soft recovery na 1A i 400V. Info jakich diod szukać znajdziecie w wątku o preampie PV-12.
Zenerki, suma ich napięć ma wynosić około 250V. Proponuję wstawić trzy sztuki na 62V i jedną sztukę na 68V co da w sumie 254V. Kolejność diod dowolna, natomiast kierunkowość musi być taka jak zaznaczono.
Mosfeta swobodnie można montować bez podkładki mikowej, natomiast wskazane jest użycie pasty termoprzewodzącej.

W następnej kolejności napiszę co zrobić z żarzeniem.


Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Omawianie sekcji żarzenia zacznę od mostka. Należy go zastąpić czterema diodami Schottky, wystarczą popularne 1N5819. Montujemy je tak jak na obrazku:


Nie pomylcie polaryzacji.
(W analogiczny sposób można zastąpić mostek na HV diodami soft recovery).

Foto PCB jeszcze raz:


Na dole sekcji żarzenia (czyli mniej-więcej w połowie PCB) mamy rządek elektrolitów, w zestawie z Chin przychodzą różne w zależności od tego co Chińczyk miał we wiaderku. Od lewej pierwsze cztery są przed stabilizatorem, warto dać na 25V. Pozostałe kondensatory wystarczą na 16V przy czym montujemy tylko trzy, miejsce w pobliżu środka pozostawiając puste. Za chwilę wyjaśnię po co nam ono.
Suma pojemności czterech z lewej ma być większa niż suma pojemności trzech z prawej.
To powinny być chudzielce o średnicy 10mm. Z biedą może uda się tam upchnąć 12mm.
Te z lewej proponuję 4x1500uF/25V, te z prawej 3x1500uF/16V.
Czasem udaje się znaleźć chude kondy 2200uF. To nie muszą być wyrafinowane elektrolity, byle były trwałe.
Stabilizator montujemy tylko jeden, ten górny. Zamiast 7812 damy tam LM2940/12V. PINyma zgodne z 7812. Ponownie podkładkę mikową można sobie darować, natomiast pasta termoprzewodząca wskazana.
W miejsce L1 dajemy zworkę z drutu lub koralik ferrytowy jeżeli Chińczyk dostarczył.

Teraz lewa strona płytki:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Przecinamy ścieżkę w miejscu wskazanym czerwonym krzyżykiem.

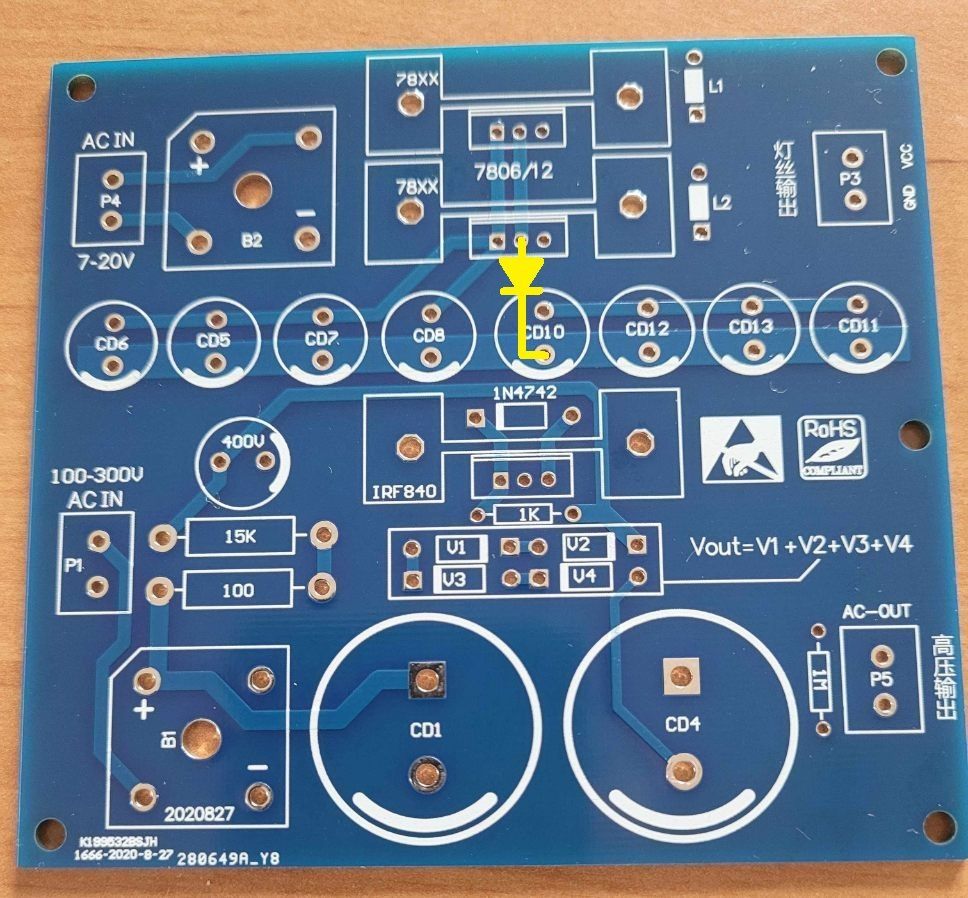

Następny obrazek wyjaśnia po co nam puste miejsce po kondensatorze:


Tak jak na rysunku montujemy tam zwykłą diodę prostowniczą katodą w dół.
Dioda ta podwyższy nam napięcie stabilizatora z równych 12V do około 12,5V co zbliży nas do nominalnego napięcia żarzenia 12,6V.
To ma być zwykła dioda prostownicza 1N400*, na przykład 1N4004, 1N4007. Nie schottky, nie soft recovery, nie żadna szybka. Proszę tam wstawić to co polecam i nie kombinwać bo nam się napięcie żarzenia za bardzo rozjedzie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited October 21, 2021 by McGyver
typo

[Espectro]

Zapraszamy do wrzucania efektów prac końcowych do tematu:

Robimy swego rodzaju wirtualny pokój w stylu pokoju audiostereo DIY na Audio Show. Gdyż jest to kolejny rok jak nie udało się wystartować i spotkać się na żywo aby posłuchać oraz przede wszystkim porozmawiać o audio.



Zapraszamy do prezentowania własnych konstrukcji wraz z opisem jakie było założenie oraz wnioski i efekty prac.





[zombie7]

Moje chińczyki skoordynowane, dziś przyszły obydwie płytki. Najpierw zabiorę się za zasilacz.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
