Phonostage MM DIY inspirowany EAR834

[hubertrs]

1 hour ago, zombie7 said:

Widziałem Twoje wypowiedzi w temacie "małpiarni". Jakie modyfikacje zrobiłeś? Bo kojarzę, że nie masz diod na 3ciej lampie, a zrezygnowałeś z 1 pary kondensatorów.



mnie zajelo prawie dwa lata zeby zrobic finalna wersje, najpierw zlozylem standardowo a potem testowalem rozne opcje,

no i ja mam tylko pod wkladki mc,

tak czy siak polecam bo kupa zabawy i satysfakcji,



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Stycznia 2022 przez hubertrs

[Calyer]

W dniu 19.12.2021 o 21:55, zombie7 napisał:

Ale 257V to wg niego za dużo i 3cia lampa szybko padnie

Nie padnie , nie ma powodu. Napięcie 257V nie jest za wysokie , jest w sam raz.. Jeśli na anodzie drugiej lampy masz 109V , to tyle będzie też na siatce trzeciej. Wtedy na katodzie wtórnika ustali się jakieś 111V ,  więc napięcie anodowe na tej lampie wyniesie 257V- 111V = 146V przy prądzie 2,84mA. To bardzo komfortowe warunki pracy dla lampy ECC81.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

W dniu 7.01.2022 o 19:29, hubertrs napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

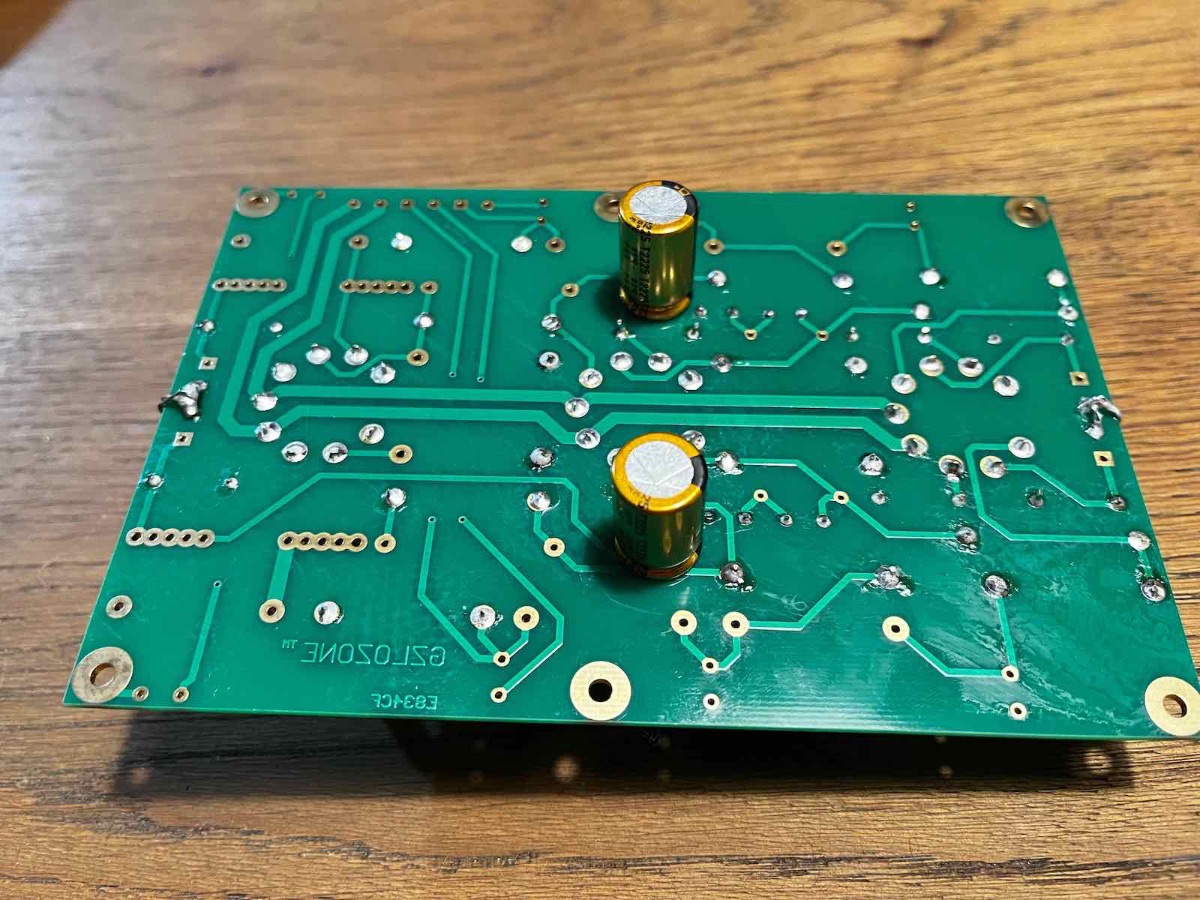

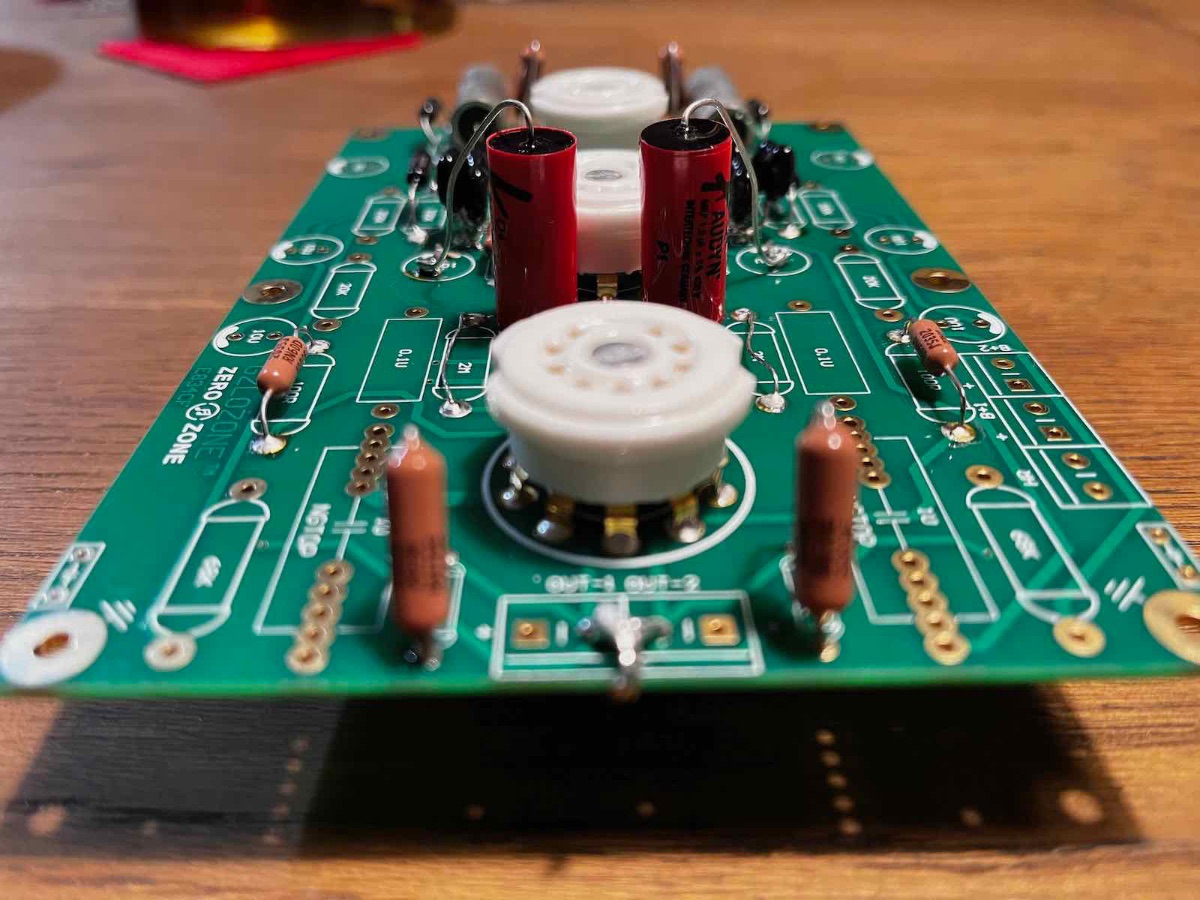

ja swojego robilem na takiej plytce

Przepraszam, że jeszcze dopytam. jakie kabelki sygnałowe w środku (PCB -> Gniazda RCA) zastosowałeś? One są bez ekranu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hubertrs]

Jak znajde chwile to przelookam historie zamowien na hificollective i wysle ci na priv

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

Ogólnie to dźwięk jest o niebo lepszy, ale też pojawiły się pierwsze problemy.

Zaczęło brumieć. Brumi nawet z odłączonym gramofonem. Wydaje mi się, że źródło zakłóceń jest w zasilaniu anodowym - gdy dotykam śrubokrętem w wyjście zasilacza anodowego to to słychać. Może padła mi Mosfeta - był taki moment, że przełączałem kabelki i coś zwarło. Na początku nie brumiało.

Tam jest IRF840, kupię nowe i dam znać, czy to było to.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

Więc tak:

To nie był Mosfet. Jeden z oporników, który symetryzował zasilanie się odczepił. Przylutowałem - nie brumi (btw. nie było różnicy jak opornik lutowałem do masy zasilania anodowego, czy do masy sygnałowej na wyjściu)

Ale jest szum jak podkręcam głośność.

Co zbadałem:

- 3cia lampa przy włączaniu rozbłyska i potem przygasa.

- Napięcia:

a) żarzenie: 12.7V

b) anodowe: 260V, a odpowiednio na lampach 104V, 109V, 260V

Jeszcze zmierzyłem co się dzieje z nóżką 9:

a) między nóżką 9 a 4 (5 tak samo): 6,3V

b) między nóżką 9 a plusem zasilania anodowego: 198V

c) między nóżką 9 a masą (nie ważne czy zasilania anodowego, czy wyjścia): 63V

Czy Wg was tu jest wszystko ok?

Oporniki symetryzacji mam 180 oraz 56 kOhm, kondensator 47 uF 450V

Mam kilka wątpliwości.

- w wątku z "małpiarni" zasilacz anodowy ma dodatkowy kondensator filtrujący przed ostatnim kondensatorem. Tutaj go nie ma. Czy można np dodać w puste miejsce gdzie był przewidziany opornik 1M? Lub ew. bypass na kondensatorze zasilacza CD4?

- czy jakoś ostatnich kondensatorów C1, C2, C3 jest istotna? Mam Nichicony, ale pierwsze lepsze wziąłem, chyba serii VX

- szumy istotnie rosną gdy dotykam pierwszy kondenstor sygnałowy C7 (może to normalne?)

- szumy są nawet jak gramofon jest całkowicie odłączony Cinche wejściowe są w powietrzu. Podłączenie gramofonu nie ma najmniejszego wpływu na szum.

- jak wkładałem grube kawałki żelazne w kształcie litery L (łącznie 4 mm), by zasłonić trafo, nie miało to wpływu ma szumy.

Macie jakieś pomysły? Co mogę jeszcze sprawdzać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

Potestuję jeszcze różne lampy, które niestety muszę kupować, bo w mojej okolicy nie ma żadnego serwisu, salonu, etc...

Czy stosując 3cią lampę 12AU7 zamiast 12AT7 należy coś zmieniać w układzie?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

Cześć Wam,

Trochę czasu minęło, ale dopiero udało się zakończyć projekt. Testowałem różne kondensatory, lampy, kable, itp.

Zamknąłem się w okolicach 2000 złotych - nie testowałem kondensatorów C7 i C17 innych niż Janzten Superior, bo i tak budżet przekroczyłem 4x. To może w przyszłości.

Ale w zasilaniu dałem ciut mniejsze pojemności niż początkowo, ale lepszej jakości. Próbowałem bypasy na kondensatory C1, C2, C3 ale zostało bez. Jako C11 najlepiej sprawdził mi się Elna Cerafine (o ile wierzyć, że to cerafine) - zagrał lepiej niż NIchicon Muse (KZ, FG) czy Elna Silmic II.

Lampy zmierzyłem, są jak nowe, pierwsze dwie Telefunken ECC83 a jako T3A Siemens ECC81. Nie umiem tego porównać z waszymi, ale różnica jest ogromna. Dźwięk podłączony bezpośrednio do amplitunera a podłączony przez ten preamp to dwa inne światy. Jest pięknie.

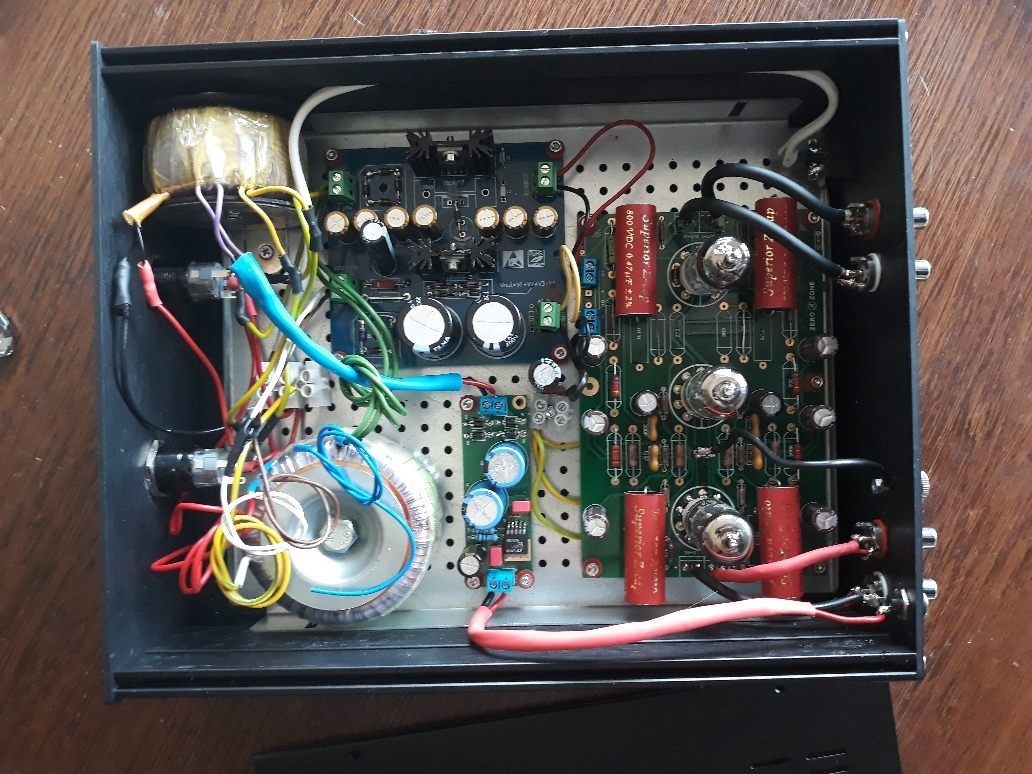

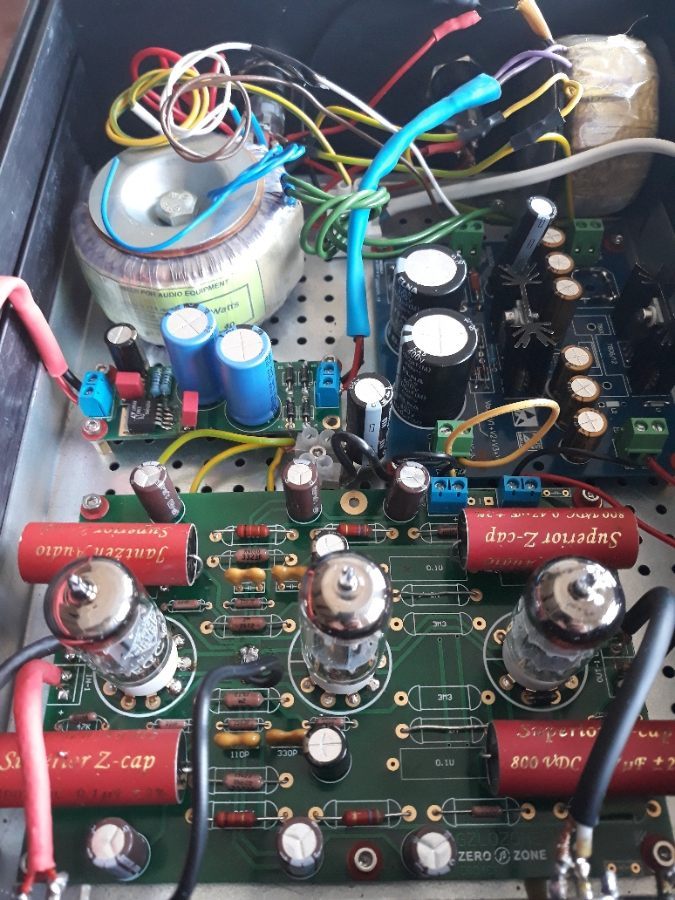

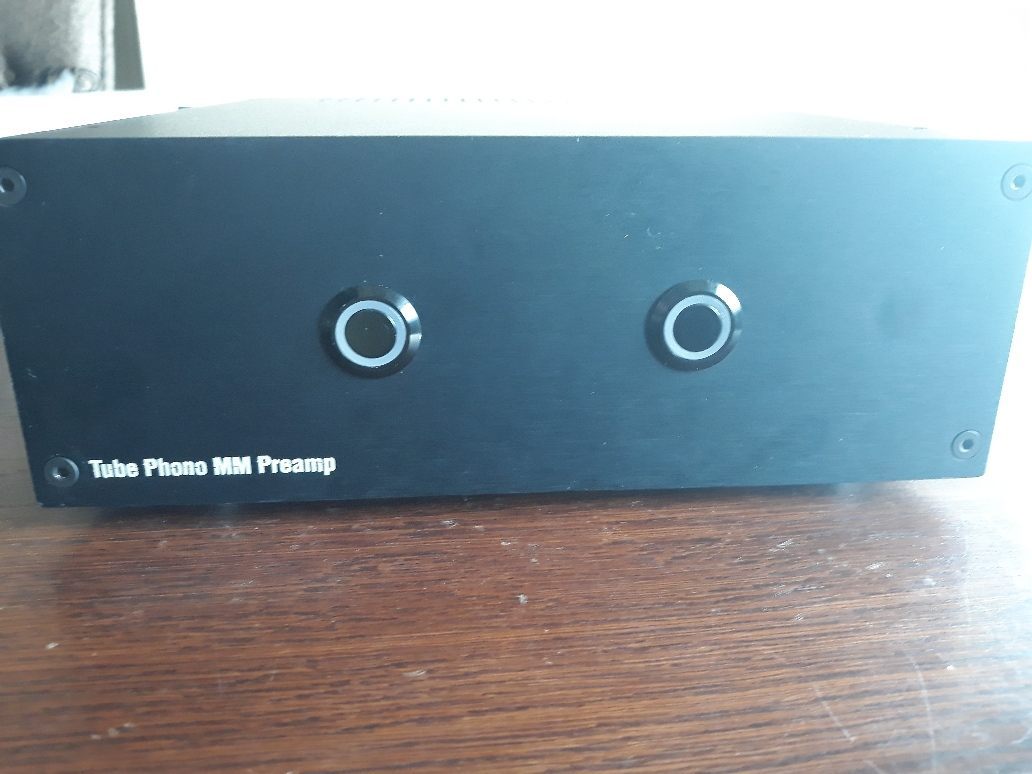

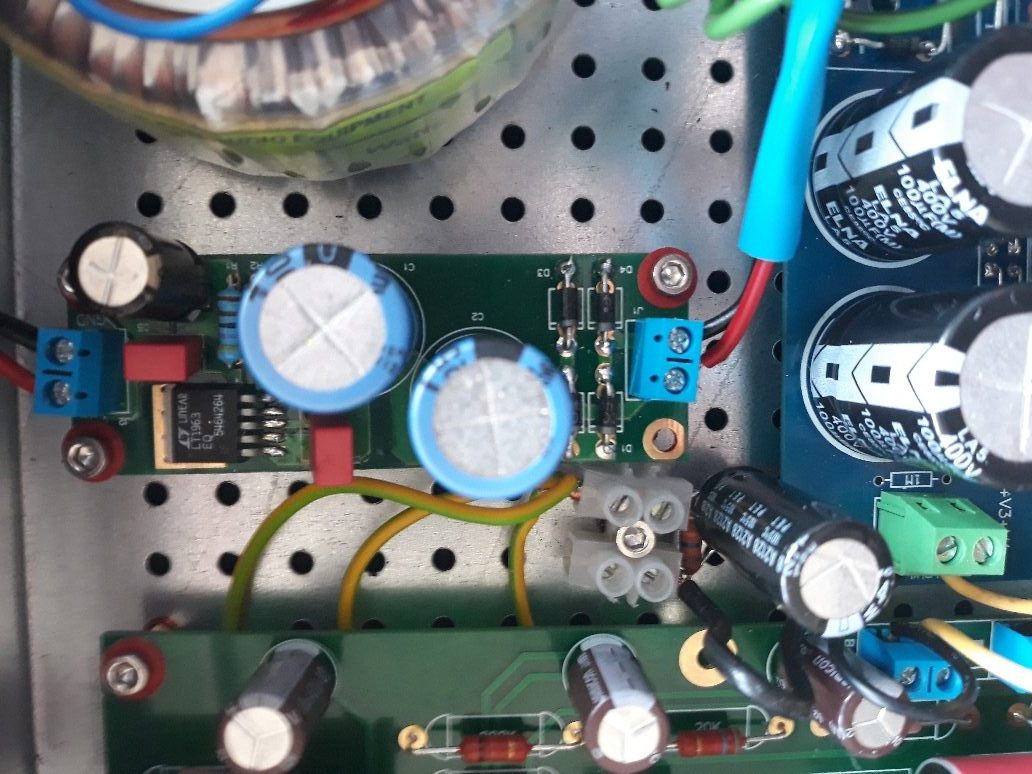

Dzięki jeszcze raz za pomoc. Dzielę się zdjęciami. W obudowę z Modushopa zmieściłem jeszcze zasilanie DAC-a, aby was to nie zmyliło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Kwietnia 2022 przez zombie7

[bum1234]

Jak już jesteśmy przy RIAA, to najistotniejsze jest by zachować ja najlepszą symetrię korekcji w obu kanałach. Wymyślne kondensatory nie mają żadnego znaczenia. Bez symetrii nie będzie dobrej stereofonii. A o tym często się zapomina. Warto zadbać o to, by elementy korekcyjne były ręcznie dobierane z jak najmniejszą tolerancją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Maja 2022 przez bum1234

[moltos]

Ponieważ zrobiłem dwa "klony" EAR834P to chciałem coś wtrącić na temat. Oczywiście jakość kondensatorów w korekcji charakterystyki powinna być dość dobra. Chyba nikomu chyba do głowy nie przyjdzie dawać do korekcji RIAA ceramików. Wartości są odpowiednio 330 pF  i 110 pF. Ten drugi to raczej trzeba składać z dwóch. W jednym klonie dałem styrofleksy , w drugim silvermica. Specjalnie nie odczułem jakichś zauważalnych różnic w brzmieniu. Ale zawsze po uruchomieniu warto sprawdzić rewersem RIAA charakterystykę w obu kanałach, najlepiej oscyloskopem dwukanałowym przemiatając generatorem od 20Hz do 20kHz. Na nierównomierność może mieć czasem wpływ co innego niż tylko korekcja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Czy do tej konstrukcji wystarczy trafo



?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

1 godzinę temu, Panjarek napisał:

Czy do tej konstrukcji wystarczy trafo



?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wystarczy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Panowie mam taką pcb.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie jest identyczna jak ta z wątku ale może ktoś jest w stanie powiedzieć mi, które rezystory są od korekcji riaa i powinny mieć rezystory 0,1% ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Lipca 2022 przez Panjarek

[julius-6]

W dniu 12.04.2022 o 14:45, zombie7 napisał:

Cześć Wam,

Trochę czasu minęło, ale dopiero udało się zakończyć projekt. Testowałem różne kondensatory, lampy, kable, itp.

Zamknąłem się w okolicach 2000 złotych - nie testowałem kondensatorów C7 i C17 innych niż Janzten Superior, bo i tak budżet przekroczyłem 4x.(...)





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Słuchałem paru klonów EAR'a  i powiedziałbym w ciemno, że akurat Jantzeny charakterystyką tam pasują. To szybkie, szczegółowe i otwarte kondy, gdzie EAR ma tendecję raczej do masywnego grania z dobrym dociążeniem. O ile reszta toru nie przeszkadza to może się okazać, że cięzko byłoby przebić Jantzena mając nawet wielokrotnie droższe kondziołki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

W dniu 8.05.2022 o 19:18, bum1234 napisał:

Jak już jesteśmy przy RIAA, to najistotniejsze jest by zachować ja najlepszą symetrię korekcji w obu kanałach. Wymyślne kondensatory nie mają żadnego znaczenia. Bez symetrii nie będzie dobrej stereofonii. A o tym często się zapomina. Warto zadbać o to, by elementy korekcyjne były ręcznie dobierane z jak najmniejszą tolerancją.

czy mógłbyś mi pomóc, jak najleppiej zdiagnozować, iż owa symetria jest dochowana? Jakimi przyrządami i w których miejscach? Będę wdzięczny, Piotrek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Audiomagic Złota 70]

4 godziny temu, zombie7 napisał:

czy mógłbyś mi pomóc, jak najleppiej zdiagnozować, iż owa symetria jest dochowana? Jakimi przyrządami i w których miejscach? Będę wdzięczny, Piotrek

Elementy do takiego pomiaru trzeba wylutować. Dlatego parowanie robi się przed montażem. Do parowania rezystorów wystarczy dobry multimetr Albo kupić precyzyjne <1%), ale do kondensatorów potrzebny jest miernik pojemności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Muszę być ciężko kupić takie kondensatory o tolerancji 1%.

Jaki chodzi o tę pojemność to byle miernikiem też ich nie sparujemy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

Hej,

A które elementy w tym projekcie odpowiadają za korekcję RIAA?

I pomiary części przed wlutowaniem to jasne, oczywiście jak piszecie, że trzeba mieć też extra mierniki.

A jak już mamy wzmacniacz gotowy, to jak sprawdzić czy jest ok? Po prostu oscyloskopem na wyjściu? Czy trzeba jakieś obciążenie zastosować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Audiomagic Złota 70]

W dniu 21.09.2022 o 18:42, Panjarek napisał:

Muszę być ciężko kupić takie kondensatory o tolerancji 1%.

Jaki chodzi o tę pojemność to byle miernikiem też ich nie sparujemy.

Piałem o rezystorach 1%, kondensatory tak jak mówisz tak precyzyjne są trudne do znalezienia (5% to już precyzyjny kondensator).

Miałem na myśli mostek do pomiaru pojemności oczywiście, a nie dziurkę w multimetrze :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rangefinder]

@zombie7 czy mógłbyś napisać jak dokładnie symetryzowałeś zasilanie? Jakie rezystory i gdzie podlutowane?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

Hej, w poście #47 masz schemat

Elewacja potencjału żarników o kilkadziesiąt voltów. Robimy tak:
1. Nogi 9 wszystkich trzech podstawek lampowych łączymy do kupy przewodem.
2. Na wyjściu zasilacza anodowego instalujemy taki dzielnik (zamiast bleedera):
Oporniki 0,6W.
3. Punkt "HGND" łączymy przewodem z połączonymi uprzednio nogami 9.

tylko, że ja użyłem oporników 180kohm/56kOhm oraz kondensator 39uF

ja to podłutowałem pomiędzy wyjścia zasilania anodowego zasialcza a wejścia na zielonej płytce PCB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Grudnia 2022 przez zombie7

[rangefinder]

4 hours ago, zombie7 said:

Hej, w poście #47 masz schemat

Elewacja potencjału żarników o kilkadziesiąt voltów. Robimy tak:
1. Nogi 9 wszystkich trzech podstawek lampowych łączymy do kupy przewodem.
2. Na wyjściu zasilacza anodowego instalujemy taki dzielnik (zamiast bleedera):
Oporniki 0,6W.
3. Punkt "HGND" łączymy przewodem z połączonymi uprzednio nogami 9.

tylko, że ja użyłem oporników 180kohm/56kOhm oraz kondensator 39uF

ja to podłutowałem pomiędzy wyjścia zasilania anodowego zasialcza a wejścia na zielonej płytce PCB.

z jakim preampem używasz tego pre? Moje pre to kopia Kondo M7 na dwóch lampach 12ay7, który ma dosyć duże wzmocnienie. Zastanawiam się, czy sumaryczne wzmocnienie nie będzie zbyt duże.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rangefinder]

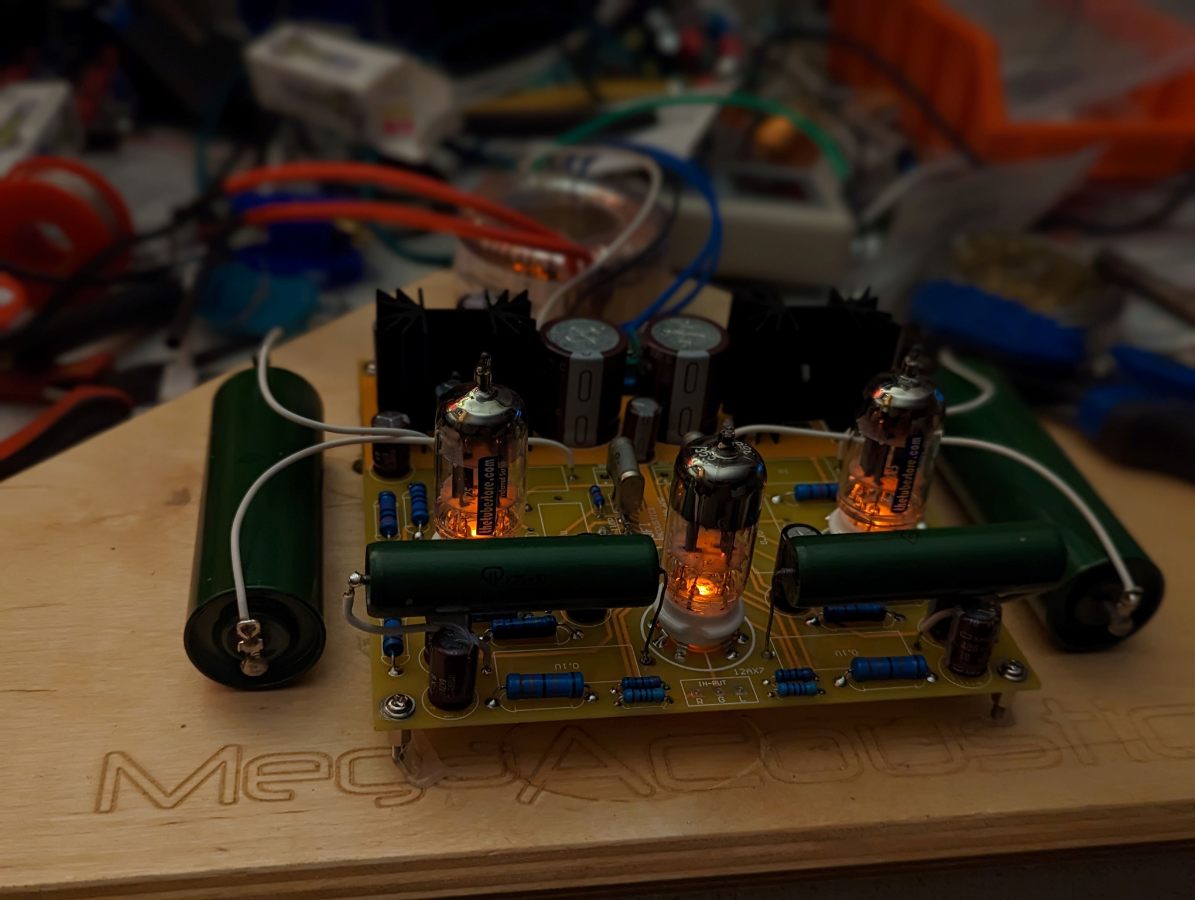

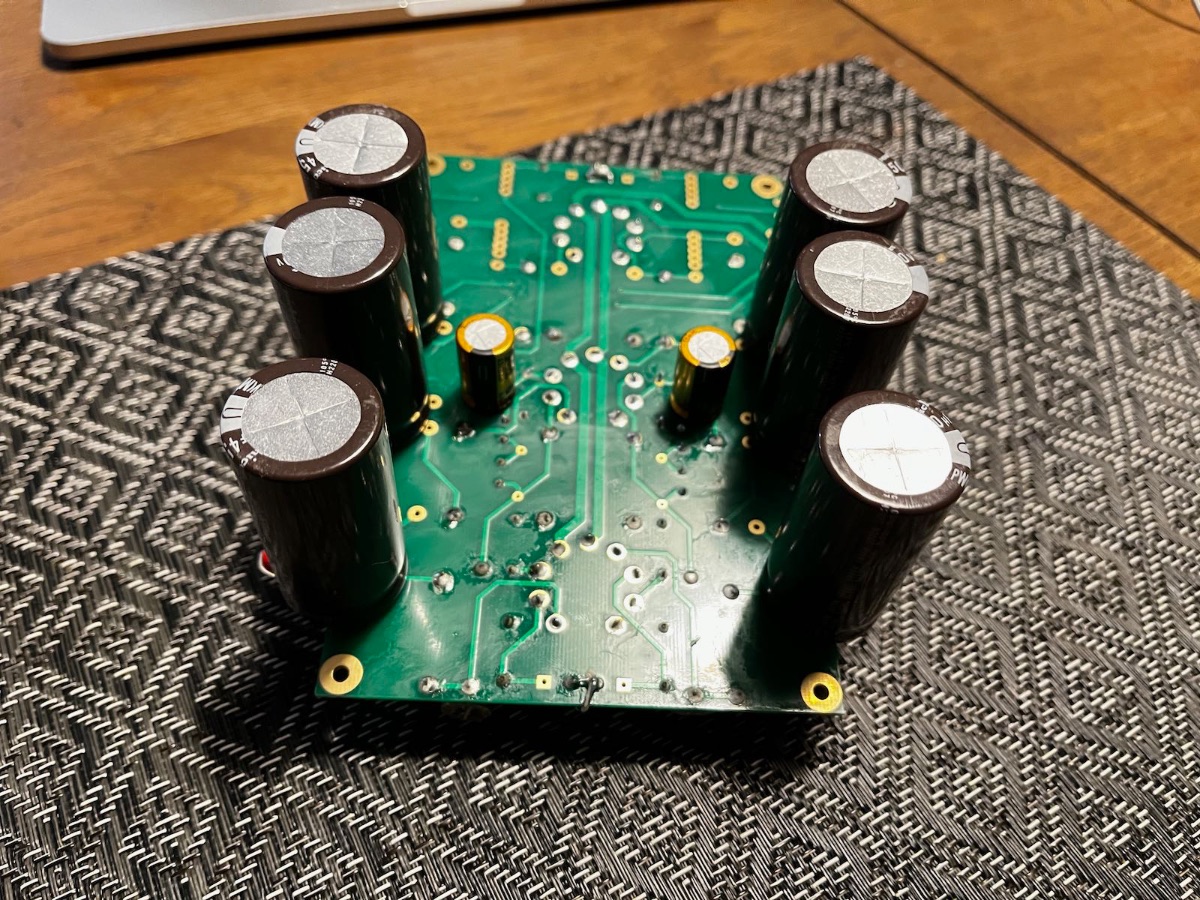

korzystając ze świąt zacząłem składać swoją wersję. Trochę komicznie wyglądają "za duże" rezystory, ale tylko takie były dostępne w tej wartości,  w tym typoszeregu. Cest la vie.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

W dniu 23.12.2022 o 16:37, rangefinder napisał:

z jakim preampem używasz tego pre? Moje pre to kopia Kondo M7 na dwóch lampach 12ay7, który ma dosyć duże wzmocnienie. Zastanawiam się, czy sumaryczne wzmocnienie nie będzie zbyt duże.

Hej, ja to puszczam na zmodyfikowany Rotel Ra-01, ale modyfikacja ma w założeniu zmienić jedynie jakość, bo nie zmieniam parametrów samego wzmocnienia, tak teoretycznie. I wzmocnienie jest faktycznie duże. Jak Rotel jest na 9tej to już jest baaardzo głośno. Nie jestem aż tak biegły w teorii, by umieć zmniejszyć to wzmocnienie. Po prostu delikatnie operuję potencjometrem Rotela.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rangefinder]

Polutowałem słoiki i ich boczniki do mojej płytki. Teraz czekam na kilka rezystorów oraz zasilanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Stycznia 2023 przez rangefinder

[rxr222]



Witam,



skończyłem wczoraj mojego EAR z troche innej PCB ale topologia taka sama moze poza ciekawszym zasilaniem i z miękkim startem anodowym... Co do idea schemat ten sam co w waszych schematach  zastosowałem mod "McGyvera" i chciałem się podzielić moimi obserwacjami.



Jak  to w lampach mimo idealnego doboru kondensatorów i rezystorów które były naprawde w Tolerancji1%  Przesłuchałem w kilku konfiguracjach kondensatorów najlepiej wypadły PIO K75-10 testowałem też Copper Foil Paper & Wax Jupiter USA czy miflex copper   nie wnosiły one więcej niż te tanie olejaki...

na 100uF fałem bipolar eleny  a robotę zrobił dobór lamp

A na korekcje dałem styroflex  330pf radziecki i mały niemiec 110p



testowałem JAN 12at7 i 12AX7 of philipsa z lat 70 -80 mam ich z 12 kompletów...  potem goldring galexa telefunkeny i jeszcze wiele innych.

Nie pisze tego by się chwalić tylko podzielić się własnymi odczuciami. A są one takie że finalnie stanęło na thetubestore 7025 są to obecnie produkowane lampy z kanady a tak naprawde robione w chinach dla nich ponoć n wyłaczność mozna zamowic wersje prenium  ja takie właśnie zamówiłem i okazało się że grały najlepiej...

U mnie mam topologie taką że tylko pierwsza lampa jest wspólna dla obu kanałów a potem 2 robi za wtórnik dla każdego kanału z osobna.

Dlatego na wejście dałem NOS simens ecc81 z lat 80 a potem bo tylko miałem 2 7025 na każdy kanał.



Efekt fenomenalny  bardzo duzo powietrza dobrze ciągnie górę i nie brak szybkiego precyzyjnego basu.



Zrobiłem ostatnio tez remont phono preamp mojego przedwzmacniacza  hitachi HCA 8500II gdzie oparty jest na fetach toschiba i moge powiedziec ze hitachi wygrywa basem i kontrolą niskich rejestrów  ale fakt jest faktem  brak mu tego powietrza z odpowiednio dobranych lamp.  Natomiast ma doskonały filtr subsoniczny i nie przenosi tyle trzasków i niepotrzebnie nie wychyla tak głośników jak ten EAR.



Jednym słowem EAR nie jest bez wad gra ładnie mogę go polecić jako ciekawy phono, zostawię go sobie i postaram sie dodać subsonic  i metalową obudowę bo te radzieckie słoiki lubią zabrumieć bez ekranu nad sobą ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ps sorry za bałagan na biurku ale od świąt nie było czasu na pożadki 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Stycznia 2023 przez rxr222

[rangefinder]

Widzę jako 330pF ruską silver mikę. Mierzyłeś jej pojemność? Moje pokazują wartości daleko poza luźną nawet tolerancją, dlatego z nich zrezygnowałem.

W miejscu 0,1uF proponuję przetestować ruskie SSG2, moim zdaniem grają lepiej od PIO. Wnioski na podstawie odsłuchu w lampowym pre.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rxr222]

46 minut temu, rangefinder napisał:

Widzę jako 330pF ruską silver mikę. Mierzyłeś jej pojemność? Moje pokazują wartości daleko poza luźną nawet tolerancją, dlatego z nich zrezygnowałem.

W miejscu 0,1uF proponuję przetestować ruskie SSG2, moim zdaniem grają lepiej od PIO. Wnioski na podstawie odsłuchu w lampowym pre.

tak masz racje 330 to nie styro a mika i masz racje, miałem z selekcji z 30szt udało mi sie znalesc 325pF i 320pF

styrofleksy tez nie trzymają zakupiłem 20szt 120pF i tylko 5 miało 110/111pF



co do SSG-2 to tez mika z rosji napewno jest mega ale  rozmiary beda wielkie:)  i do tego trzeba to składac z kilku by dostac te choć 100nF

ale dziekuje ich jeszcze nie słuchałem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rangefinder]

7 minutes ago, rxr222 said:

co do SSG-2 to tez mika z rosji napewno jest mega ale  rozmiary beda wielkie:)  i do tego trzeba to składac z kilku by dostac te choć 100nF

ale dziekuje ich jeszcze nie słuchałem

nie jest zle, na a..... znajdziesz takie, które mają po ok 70-80nF więc z czterech złożysz 0,14 - 0,15uF. Kostka czterech nie jest wiele większa niż pudełko zapałek, no i rozrzut wartości mają dużo mniejszy niż SGMy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zombie7]

@rxr222to chciałem zapytać, czy można w tym projekcie MacGyvera na te pierwsze lampy dać zamiast 12AX7 dać np 12AT7? I drugie pytanie, bo czytałem, że masz sporo lamp, czy interesowało by Cię odsprzedać mi jakieś? Ja do swojego projektu mam już wtórnik katodowy (mam do wyboru Tungsrama 12AT7 oraz Tung Sola 12AU7) i szukam teraz tych 2 pierwszych lamp. Jakby Cię interesowało to proszę na priv.

Ogólnie dzięki za post i fotki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
