Chord Anni- jak to działa?

[jurek]

Nie znalazłem żadnych rzetelnych, technicznych informacji o tym w wzmacniaczu.

Producent pisze klasa AB...

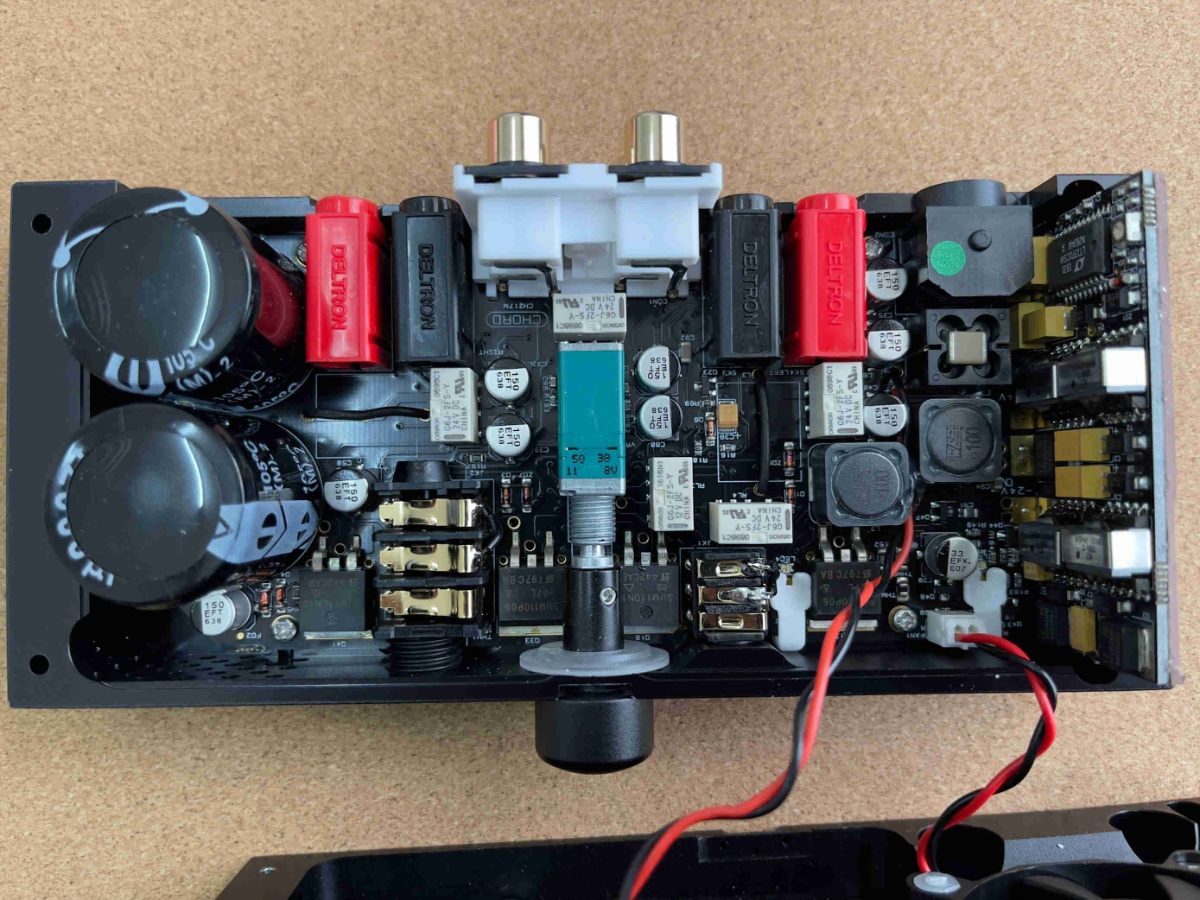

Wg mojej skromnej wiedzy, z fotografii wnętrz wynika, że  części audio sprytnie wykorzystano regulator LT1371 plus mosfety.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Róznica pomiędzy konwerterami DC a impulsowymi wzmacniaczami audio  jest niewielka. Różnica to głównie sposób zaaplikowania sprzężenia. Producent wzmacniacza pisze o zastosowanych różnych sposobach zastosowania sprzężeń, również wyprzedzajacych.

Jakieś pomysły?





[zjj_wwa]

"Fast switching" kojarzy mi się z "szybkim przełączaniem".
A szybkie przełączanie kojarzy mi się z klasą D ...
(nie mylić z odbytem).



"Jak to działa?"
Przypuszczam, że jakoś tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

11 minut temu, zjj_wwa napisał:





"Jak to działa?"
Przypuszczam, że jakoś tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tak- ale ciekawostką jest tu nietypowe zastosowania scalaka LT.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Wuelem]

Patrząc na zdjęcie środka - jest w tym (jakościowy) potencjał?

I dlaczego oni upychają to w tak małej skrzynce? Większa nie przyniosłaby (konstrukcyjnie) czegoś dobrego?

[woytl]

prędkość przełączania 500kHz do 800kHz nie trzeba wielkich radiatorów i dlatego mała skrzynka wystarczy, zasilić to możesz ponad 30V•3A/80% sprawności, daje z palcem w nosie 70W. Sygnał trzeba by podać na nogę FB i pewnie polaryzację ujemną GND żeby uzyskać 0V na wyjściu, chociaż może jest tam sprytniejsza metoda. Pytanie tylko czy warto się męczyć i kombinować, bo dużo jest kostek grających w klasie D

[woytl]

Jak się spojrzy na zdjęcie arcama, to jednak jest mądrzejsza metoda na 0V, są trafka separacyjne na zdjęciu

[taz]

A może LT1371 "robi" ujemne napięcie, którego zwykły zasilacz ścienny nie dostarcza? Tym sposobem mamy symetryczne zasilanie.

[jurek]

Wydaje mi się jadnak, że LT jest tu wykorzystany jako wzmacniacz audio.

Nie osiąga paramatrów Hypexów czy TPA325x ale można potraktować to jako ciekawostkę.

Schemat blokowy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woytl]

Im dłużej się przyglądam wnętrzu chorda tym bardziej mi się wydaje że LT1371 robi za zasilanie, jest tam widoczne po parze różnicowej na kanał, a deklarowana moc to raptem 10W na kanał, co by się zgadzało z klasą AB. Zasilane to impulsówka laptopowa 15V, a LT robi z tego zasilanie symetryczne, stąd te trafa impulsowe, zresztą jest to zgodne z koncepcją wzmacniaczy chorda, gdzie zasilanie jest zawsze na bazie bardzo dobrej jakości, wydajnej przetwornicy impulsowej Z końcówką w klasie AB

[terminus]

W dniu 7.01.2023 o 11:20, jurek napisał:

ale można potraktować to jako ciekawostkę

Widziałem i słyszałem końcówki mocy audio na LM317.
