Stabilizator Nazara kilka pytań

[bart.dev]

24 minuty temu, bart.dev napisał:

Tylko pytanie co z aplikacją, bo jest toto mikroskopijne, dwa, dostałem informację dla jednej z części modułu USB potrzebuję 450 mA, dla drugiej 100 i tu się łapie. Czy postawienie LT3042 na przejściówce do THT I podstawce DIP8 nie sprawi że parametry polecą na łeb jak ktoś tu sugerował?

Wszystko będzie na osobnym trafie i podwójnej stabilizacji, tylko jeszcze nie zdecydowałem się oddośnie konfiguracji , mam poskładany tylko zasilacz symetryczny dla analogu, kupiłem trochę płytek i innych rzeczy, dziś zamówiłem z mouser.pl trochę towaru, temat ciężki bo słabo z dostępnością, ale powoli zaczyna to jakoś wyglądać:) Napięcia potrzebuję 4: Symetryczne analogowe +/-12V, cyfra dla przetworika 5V, i 2 X 5V dla usb, każde napięcie osobne trafo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Lutego przez bart.dev

[tedi02]

Już masz odpowiedź

Mój wpis dotyczył poprzedniego , czyli rozdzielenie cyfry od analogu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bart.dev]

1 godzinę temu, tedi02 napisał:

Już masz odpowiedź

Mój wpis dotyczył poprzedniego , czyli rozdzielenie cyfry od analogu

Okey, rozumiem, od początku był taki plan, jedynie USB miało mieć jeden transformator i dwa stabilizatory, ale też jednak będzie osobno, pytałem o to co się stanie jak wrzucę LT3042 na przejściówkę THT DIP8, czy nie polecą parametry...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Widzę że do moich postów wkradł się błąd... Mówiłem o LT3042 myśląc cały czas o LT3045. Różnica między nimi jedynie taka że LT3045 daje 500mA prądu a nie 200 jak LT3042.:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bart.dev]

8 minut temu, KrisNext napisał:

Widzę że do moich postów wkradł się błąd... Mówiłem o LT3042 myśląc cały czas o LT3045. Różnica między nimi jedynie taka że LT3045 daje 500mA prądu a nie 200 jak LT3042.:)

Nadal nikt mi nie wyjaśnił czy mogę to zapakować w podstawkę 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Daniel zasugerował, że nie.

Ja myślę, że jak się da zaprojektować topologię wykorzystującą możliwości tych kości to tak. Ale nie widzę tego w przypadku TO220 a o to zapewne chodzi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Mój zamiennik stabilizatora lm317 na bazie LT3045 wygląda tak. Identycznie wygląda wersja dla napięć ujemnych. Na obrazku widać pięć nóżek zamiast trzech ale dwie dodatkowe są potrzebne jedynie w przypadku łączenia modułów równolegle w celu zwiększenia wydajności prądowej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

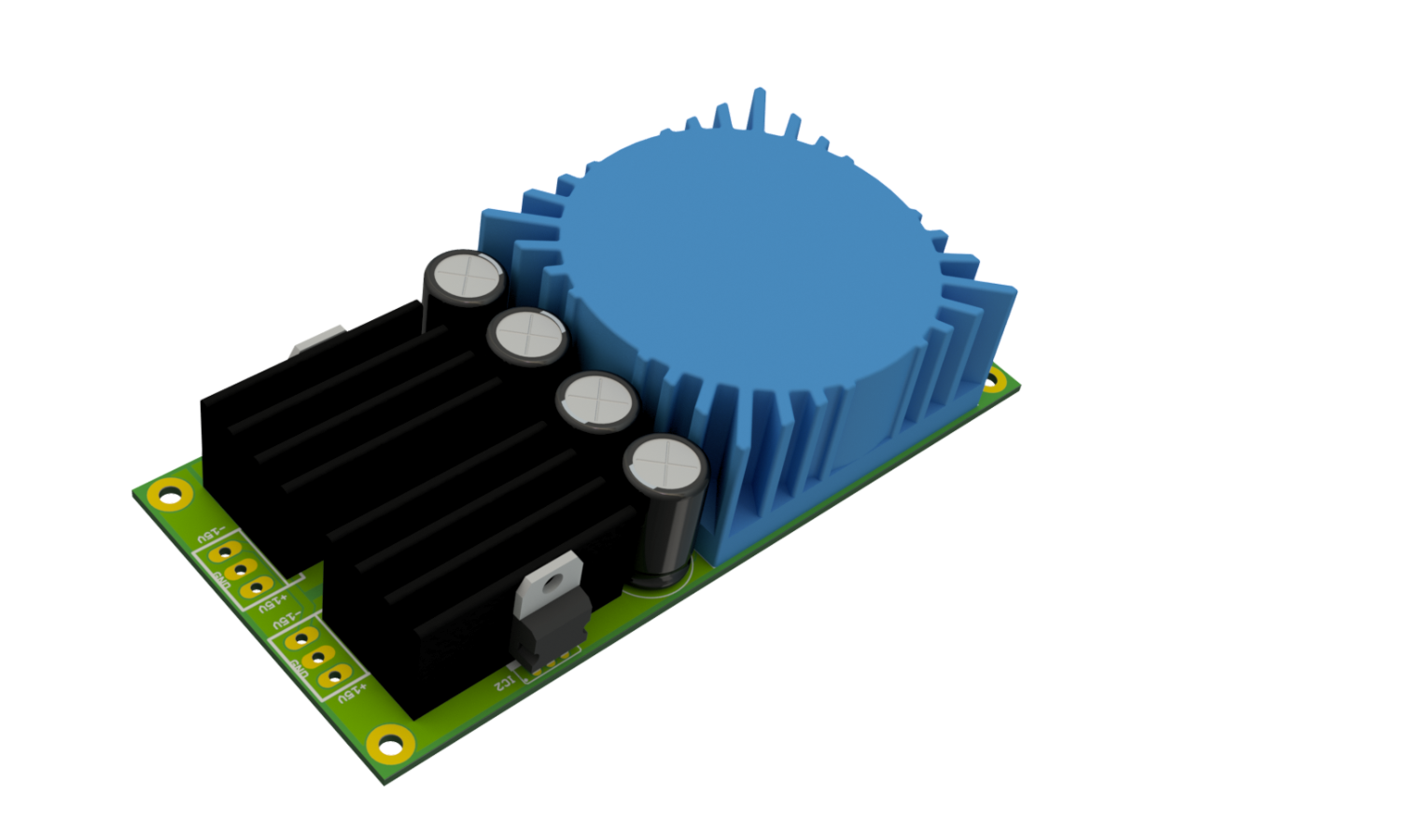

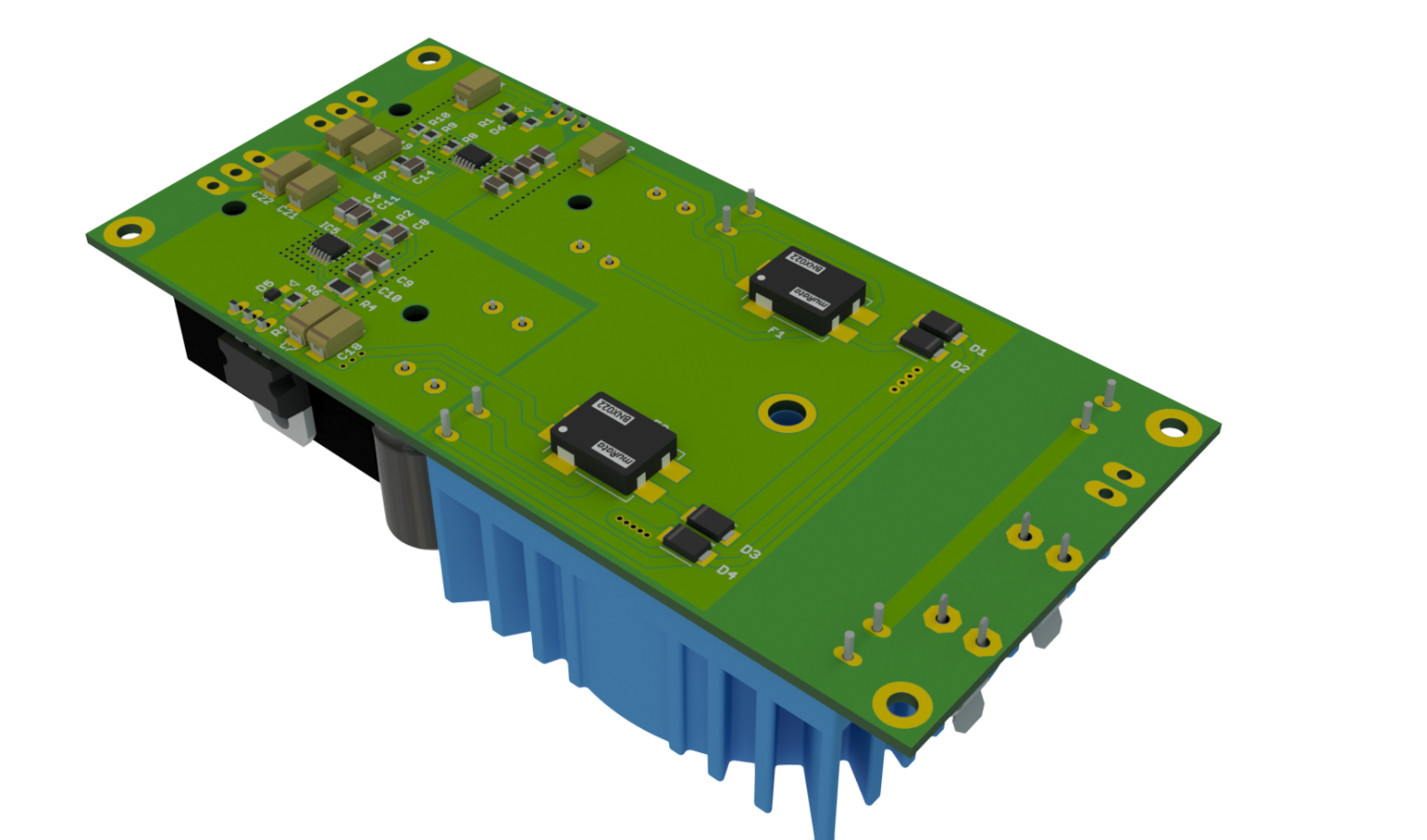

Zrobiłem też kiedyś zasilacz symetryczny z trafo i dwustopniową stabilizacją na jednej płytce. +/-15V 500mA











Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Lutego przez KrisNext

[bart.dev]

7 minut temu, KrisNext napisał:

Mój zamiennik stabilizatora lm317 na bazie LT3045 wygląda tak. Identycznie wygląda wersja dla napięć ujemnych. Na obrazku widać pięć nóżek zamiast trzech ale dwie dodatkowe są potrzebne jedynie w przypadku łączenia modułów równolegle w celu zwiększenia wydajności prądowej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zrobiłem też kiedyś zasilacz symetryczny z trafo i dwustopniową stabilizacją na jednej płytce. +/-15V 500mA









Super, pytałem Cię o nie na prv ale nie uzyskałem odpowiedzi;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Już wysłałem odpowiedź.

Skoro już mówimy o LT3045/LT3094 to zrobiłem też projekt płytki na której jest miejsce na 8 szt. LT3045 pracujących równolegle w założeniu jako zasilacz do maliny z wyjściem USB 4A i płytkę z miejscem na 4 szt LT3045 i 4 szt LT3094 zasilacz symetryczny 2A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen]

Pytanie o zasilanie dac:

tradycyjnie transformator, prostownik, kondy, stabilizator np. te cuda niskoszumowe LT3045

czy aku + LT3045

Czy da się zauważyć w dźwięku różnice w takim zasilaniu ?







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tedi02]

6 godzin temu, Daniel_68412 napisał:

Wg jakiego wyznania?

To chyba nie w tym temacie kolega chciał napisać ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen]

7 godzin temu, Daniel_68412 napisał:

Wg jakiego wyznania?

moim zdaniem są 3 możliwości

różnice są niemierzalne stąd wpis o wyznanie

piszesz żeby mieć więcej postów i lepszy ranking na forum

piszesz żeby coś napisać

obstawiam ostatnie, a może sie mylę?

w sumie mnie to nie obchodzi tak jak tego typu wpisy, spam nic nie wart

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

17 minutes ago, oxygen said:

moim zdaniem są 3 możliwości

różnice są niemierzalne stąd wpis o wyznanie

piszesz żeby mieć więcej postów i lepszy ranking na forum

piszesz żeby coś napisać

obstawiam ostatnie, a może sie mylę?

w sumie mnie to nie obchodzi tak jak tego typu wpisy, spam nic nie wart

To było pytanie na serio bo jeśli jesteś złoto uchy no to odpowiadanie nie ma większego sensu bo psychoakustyka zadziała bez zależności do inżynierii na tej samej zasadzie jak kable, kondensatory czy masa innych.

Natomiast jak pytasz o inżynierię to miałem dokładnie ten sam dac 1541 na zasilaniu bateryjnym (liton) na tych samych regulatorach TI/mouser a teraz mam na trafie i szumy na nogach przetwornika nie przekraczają 1mv (wczesniej na bateriach były niższe jednak sprzęt nie pozwalał ustalić jak bardzo).

W graniu zmian nie zauwazyłem, sprzęt jest obecnie dead silent (na bateriach też był wiadomo). Jedyne co zauważam to masa śmieci propagujących się na wyjścia/zasilania jak tylko rusza i2s. To jest olbrzymi śmietnik na poziomie 10-20mv. Z tego miałbym 2 wnioski/action points:

- zabawa w turbo ciche zasilanie typu baterie ma sens tylko wtedy jak mamy możliwość i wiemy jak to realnie zbadać bo przy tego typu poziomach ma znaczenie gdzie w scieżce wpinasz kondensator i jak, czy nie zrobiles anteny kablami i2s i wiele innych (tutaj niezmiennie polecam lekture mvaudiolabs)

- osiągnięcie odpowiednio niskiego szumu na zasilaniu (1mv dajmy na początek) to nie jest rocket science skoro takiemu amatorowi jak ja sie to udalo - znacznie wieksze wyzwania sie znajdują typu sygnal BCK na wyjsciu dac'a (to akurat wysoce prawdopodobne ze przyczyna jest ten znany problem z 1541/i2s i nie zawsze tak musi byc)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bart.dev]

Finalnie poszedłem w stabilizację na LT3081 zrobioną wg datasheet, na drugi stopień pójdą superregulatory czyli stabilizatory oparte o wzmacniacze operacyjne, czekam na płytkę, mam nadzieję że w przyszłym tygodniu dojdzie 🙂
