sprzet pomiarowy wzmacniaczy

[gbr]

Cześc,

Uczę się LTSpice. Jestem na etapie projektowania wzmacniaczy typu wtórnik emiterowy, wzmacniacz ze wspólnym emiterem oraz będę zaczynał wzmacniacza operacyjne.

Posiadam miernik UT139C oraz zakupiłem ZOYI ZT703S - niestety nie stać mnie na oscyloskop... Brakuje mi jeszcze generatora funkcyjnego oraz zasilacza symetrycznego.

Teraz pytanie do Was, jaki generator polecicie aby otrzymać sinus 1kH? Zazwyczaj będę go potrzebował? Jakiś zasilacz symetryczny mi się przyda?  Co polecicie początkującemu?

Jakaś literatura?

[GarbataPoczwara]

Jeśli nie masz oscyloskopu to po co Ci generator?

[Scott L.F.]

Zasilacz możesz zbudować samemu. Pogooglaj trochę i na pewno znajdziesz gotowy projekt.

Oscyloskop+ generator do testowania wzmacniaczy wydaje się niezbędny.

Popatrz na sprzęt używany,czasami stare analogowe oscyloskopy można kupić w miarę tanio.

Mają jedną wadę - są duże😁

[naczesany]

Godzinę temu, Scott L.F. napisał:

Zasilacz możesz zbudować samemu.

Też kiedyś miałem zamiar zbudować zasilacz ale kupno gotowego jest chyba lepszym rozwiązaniem.
https://www.elektroda.pl/rtvforum/viewtopic.php?t=3981880&highlight=

[Krzych 2]

2 godziny temu, Scott L.F. napisał:

Popatrz na sprzęt używany,czasami stare analogowe oscyloskopy można kupić w miarę tanio.

A pokażą niejednokrotnie więcej od cyfrowych. Bo brak próbkowania to jest zaleta niezaprzeczalna. Mierzenie starym oscyloskopem to już inna sprawa.

[AlmostFamous]

Jeżeli potrzebujesz zasilacz symetryczny ale niestabilizowany i bez regulacji prądu i napięcia czyli klasyczny zasilacz do uruchamiania wzmacniaczy to ja kiedyś zrobiłem takie małe proste płytki zasilacza do wzmacniacza w jigu do arty i mogę ci oddać za darmo puste pcb. Jakieś kondy z wylutu sobie wsadzisz np 2x10000uF,mostki prostownicze mogę ci dorzucić bo chyba mam trochę takich jeszcze. Dorzucam fotę jak to wygląda to trafo to nie odpali dużego wzmaka ale możesz większe trafo z demontażu sobie podłączyć. I za pomocą takiego czegoś można bezpiecznie uruchomić prototyp tylko wkładasz w szereg na oba wyjścia + - rezystory jakieś zwykłe ceramiki większej mocy żeby się nie zjarały. Ale jeżeli chcesz symetryczny zasilacz regulowany to lepiej kupić coś niż budować no chyba że masz dużo elementów z wylutu i umiesz to zrobić inaczej nie wyjdzie ci to tanio. Za to wydaje mi się że warto zrobić prosty generator sinus 1khz bo to na kilku elementach poskładasz i do jakiś wstępnych pomiarów już coś masz ale szybko zauważysz że tylko 1 kHz to za mało… można zrobić jakiś generator w miarę prosto o kilku zmiennych zakresach. I pomyśl o oscyloskopie jeśli chcesz robić wzmacniacze!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

14 godzin temu, gbr napisał:

niestety nie stać mnie na oscyloskop..

Prosty przenośny oscyloskop do testowania można kupić na Ali za 200-300 złotych i to już z generatorem. Mieści się w kieszeni.

Pomiary pasma i zniekształceń zrobisz z interfejsu muzycznego podpiętego do komputera.

[terminus]

0dnośnie generatora to możesz przejrzeć ten wątek:

www.audiostereo.pl/topic/162716-analogowy-generator-sinus-~1khz-na-chińskiej-pcb/#comment-5894602

[AlmostFamous]

14 minut temu, Seyv napisał:

Prosty przenośny oscyloskop do testowania można kupić na Ali za 200-300 złotych i to już z generatorem. Mieści się w kieszeni.

Seyv gdybyś mógł to wrzuć konkretny sprzęt albo link bo tu się łatwo naciąć na totalny bubel. Pewien metrolog dokładnie Piotr Burnos z yt, który robi rzetelne recenzje sprzętu pomiarowego był strasznie zawiedziony działaniem chińskich wydmuszek.

[Seyv]

Miałem doczynienia z dwoma - musiałby poszukać w historii zakupów.  Oczywiście trzeba mieć odnośnie tych urządzeń rozsądne oczekiwania. Ale dla amatora na start wg mnie powinien w zupełności wystarczyć.

[Scott L.F.]

Kolega-autor tematu pytał także o literaturę

Macie jakieś propozycje?

[AlmostFamous]

9 minut temu, Seyv napisał:

Oczywiście trzeba mieć odnośnie tych urządzeń rozsądne oczekiwania.

Oczywiście. Mi tylko chodzi o to żebyśmy młodszego kolegi nie zniechęcili więc fajnie mu coś konkretnego polecić bo na prawdę wtopić łatwo.

[GarbataPoczwara]

21 minut temu, Scott L.F. napisał:

Kolega-autor tematu pytał także o literaturę

Macie jakieś propozycje?

Z książek to „Sztuka Elektroniki” bo jest obszernie o elektronice a nie tylko o wzmacniaczach.

A z materiałów wideo to na YT jest fajny cykl „Anatomia Wzmacniacza” Krzysztofa Bielewicza

[Daniel_68412]

17 godzin temu, gbr napisał:

zakupiłem ZOYI ZT703S

to na poczatek od biedy wystarczy zeby zobaczyc czy jest spadek pasma przenoszenia lub jakis powazny problem i przebieg nie wyglada jak k... - mam 702s i ma super zalete ze jest na baterii

22 minuty temu, Scott L.F. napisał:

Macie jakieś propozycje?

akademia YT:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

to wyzej to level serwis, podstawy i troche zaawansowanych tematow ale rewelacyjnie podane

a to to juz poziom akademicki w rewelacyjnej formie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ksiazki wiadomo warto ale jak kolega wybierze sciezke akademicka to i tak mu tam powiedza co warto czytac pozatym szybkosc przyswajania wiedzy z materialow YT jest znacznie wyzsza



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[GarbataPoczwara]

2 godziny temu, Seyv napisał:

Pomiary pasma i zniekształceń zrobisz z interfejsu muzycznego podpiętego do komputera.

Uzupełniając jako interfejsu można użyć np. Focusrite Scarlett 2i2 3gen (mam taki i z powodzeniem używam) a jako oprogramowania RightMark Audio Analyzer.

Jak masz interfejs to na początek do nauki można też używać software’owego generatora i oscyloskopu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

Miałem doczynienia z dwoma małymi jednak obecnie to chyba wybrałbym taki: DSO3D12 Dwukanałowy oscyloskop 3-w-1 Generator sygnału

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Co prawda generator tylko 2.5V ale na początek powinien wystarczyć.

1 godzinę temu, GarbataPoczwara napisał:

RightMark Audio Analyzer

Ja często używam REWa bo można podejrzeć rozkład harmonicznych w dziedzinie częstotliwości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gbr]

W dniu 10.10.2024 o 20:56, GarbataPoczwara napisał:

Jeśli nie masz oscyloskopu to po co Ci generator?

Zakupiłem skopometr jak na razie. Jak się wdrożę i się spodoba to uzbieram na oscyloskop 😉

Zasilacz "laboratoryjny" mam oraz lutownice i hot air, miernik z true RMS również.

Dzięki wszystkim za porady!



Kurcze średnio chciałbym z kompa robić generator i do wzmacniacza podłączać, pewnie jeden błąd i można zepsuć kompa.  A z generatorem to może jakiś z allegro 1kHz do 2V amplitudy albo jakiś regulowany do kilka kHz wystarczy?

[terminus]

Żeby mieć z kompa generator wystarczy kliknąć np. tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gbr]

Mam juz skopometr oraz generator akustyczny avt1569 😉

Doradzicie jeszcze co z tym zasilaniem symetrycznym? Kupić jakiś zasilacz 2 kanałowy z ali? Czy jest tańszy sposób aby zrobić? Niestety trafa nie mam z dwoma uzwojeniami wtórnymi. Może przetwornica z + i - na wyjściu? Potrzebuje aby sobie zbadać wzmocnienie wzmacniacza.

[micwoj]

Najtaniej, to pogrzeb dobrze w elektrośmieciach - czasem się trafia a to jakaś wieża, a to jakieś resztki amplitunera - to może będziesz miał od razu z zasilaczem. Albo kup jakieś trafko z demontażu,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dwa kondensatory i mostek i jesteś w domu..

Za grosze bywają uszkodzone amplitunery, albo kombo kina domowego - tylko patrz żeby miały klasyczny zasilacz, nie przetwornicę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Listopada 2024 przez micwoj

[Daniel_68412]

jakis czas bylem dogadany z facetem z pszoka ale tyle mi pisal ze jest do wziecia ze zrezygnowalem, najwieksza zdobycz to sprawny technics su-v570 za flaszke (20pln), o sprawnych komputerach to juz nie wspominam

[dekRe]

W dniu 10.10.2024 o 20:37, gbr napisał:

Uczę się LTSpice.

Zainteresuj się też Qorvo Qspice - ten sam programista od LTSpice, lecz niby dla zaawansowanych użytkowników.
Modele dość łatwo można sobie przenieść mając pobrane z LTSpice.
Pojawia się sporo tutoriali na youtube.
Jedyna praktyczna wskazówka: instalujesz w niezależnym folderze, np.: C:/Qspice
a nie w domyślnym.
W folderze Dokumenty masz folder Qspice, a w nim możesz sobie utworzyć podfolder TOOLBOX na pliki bibliotek z LTSPICE. Folder ten dodasz do listy po lewej.
Praktyczne zastosowania to pliki schematów do pobrania z forum o rozszerzeniu qsch, np.:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Naciskasz zielony przycisk, startuje symulacja. Reszta jak w LTSpice.
Używasz T na klawiaturze na schemacie i wpisujesz obok schematu np.:
.plot V(in)
.plot V(out)
i program pokaże przebiegi napięć dla etykiet in i out na drutach (W - jak wire).
Wpiszesz:
.four 1K V(out)
i masz THD.

Tutoriale na youtube:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

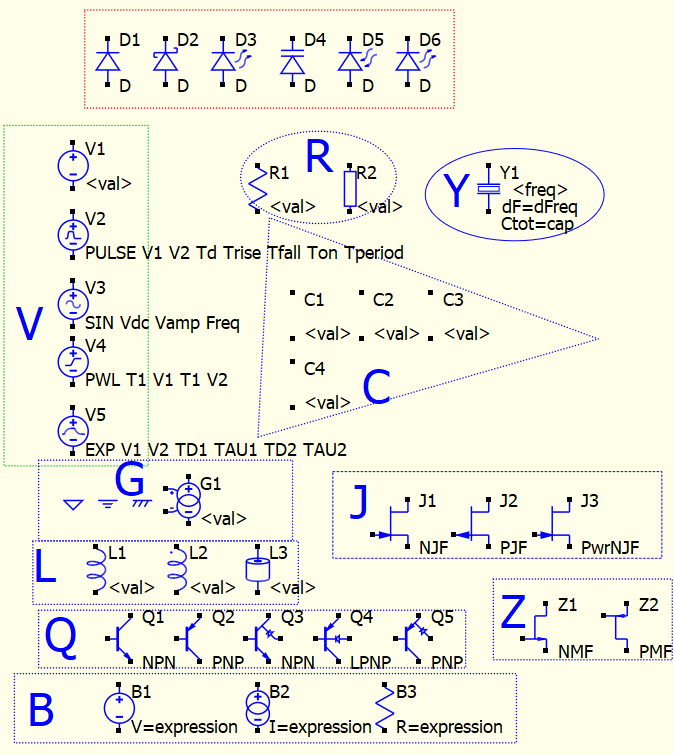

Skróty klawiaturowe opisane w helpie programu wstawiają elementy elektroniczne. Czasami warto klawisz wciskać kilka razy. Jak wciskasz W na klawiaturze-rysujesz połączenia.


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zamar]

W dniu 10.10.2024 o 20:37, gbr napisał:

ZOYI ZT703S

Przecież tam masz oscyloskop i ultra prosty generator, może dupy nie urywa ale na szybkie pomiary jest ok. Też mam taki w domu i daję radę.

Edytowane 16 Listopada 2024 przez zamar

[gbr]

a np. coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  ?

A z elektrosmieciami to nie głupie w sumie 😉

a słyszałem o QSPICE.



Cytat

Przecież tam masz oscyloskop i ultra prosty generator, może dupy nie urywa ale na szybkie pomiary jest ok. Też mam taki w domu i daję radę

Tak, używałem już go, fajny jest 😉 Tak jest w nim generator ale nie mogę chyba używać równocześnie jako generator i jako oscyloskop? Chociaz ma 2 sondy. Dlatego kupiłem ten generator akustyczny, a teraz został do kupienia zasilacz symetryczny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
a tu potrzebny jest transformator z 2 odczepami na uzwojeniu wtórnym.

To co kupic? Fajnie by było jakby zakłóceń nie było.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Listopada 2024 przez gbr

[Rosomak19]

Ja zakupiłem jakiś czas temu taki generator

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Do tego przystawkę oscyloskopową Owon pod laptopa, potrzebne  mi było do kalibracji deka kasetowego , a ostatnio przydało się do pomiaru mocy mojego wzmaka DIY . Musiałem dorobić tylko sztuczne obciążenie  600W .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gbr]

A co z tym moim zasilaniem symetrycznym?

[dekRe]

4 godziny temu, gbr napisał:

A co z tym moim zasilaniem symetrycznym?

Zasilacz z Allegro z tymi elektrolitami to IMHO zmarnowany pieniądz.

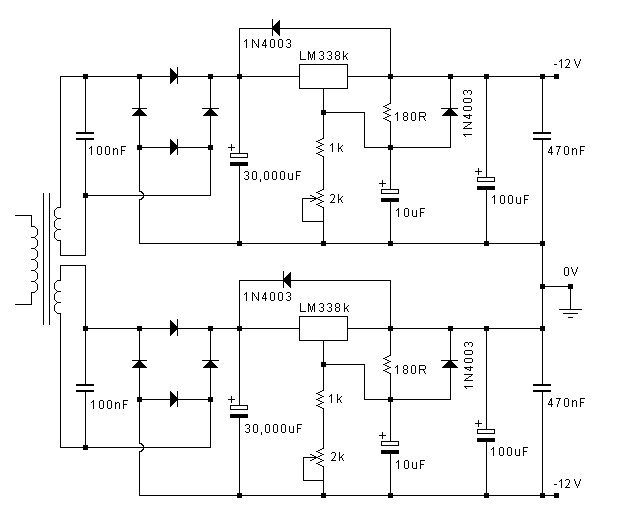

Potrzebujesz 2 zasilacze i jedno trafo.
Sposób - w załączniku.
Trafo econo: 2x15V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Lepsze 2x24V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Potem kupujesz 2 identyczne kity DIY w Chinach i czekasz z miesiąc na dostawę do paczkomatu, np. takie i montujesz z symetrycznym trafem w jednej obudowie:

z pomiarem napięcia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Listopada 2024 przez dekRe

[gbr]

dzięki!

A pytanko:

takie coś jest ok?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Lepiej mieć trafo zalewane czy toroidalne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

6 minut temu, gbr napisał:

Lepiej mieć trafo zalewane czy toroidalne?

Troll?

[dekRe]

W dniu 19.11.2024 o 20:32, gbr napisał:

takie coś jest ok?

Obejrzyj schemat A106 i sam sobie odpowiedz, jaka to bieda.
Z takich totalnie biednych wolałbym już taki:
https://allegro.pl/oferta/ar182-zasilacz-regulowany-symetryczny-1-5-37v-16506121935

Zwróć uwagę, że słowo "regulowany" oznacza w takich zasilaczach ustawienie napięcia zaraz po uruchomieniu, a potem już za często nie dotykaj tych PR-ków, bo ich wytrzymałość mechaniczna jest słaba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
