[EMiL]





Mi to wygląda na robotę pewnego człowieka z forum, któremu zresztą rewelacyjnie to wychodzi (obudowy do kolumn)



a imię jego Marek;)

[dolphin123]

Macie Panowie rację.



Inna propozycja konstrukcji diy, ciut tańszej od Scanów... ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kocurmarcin]

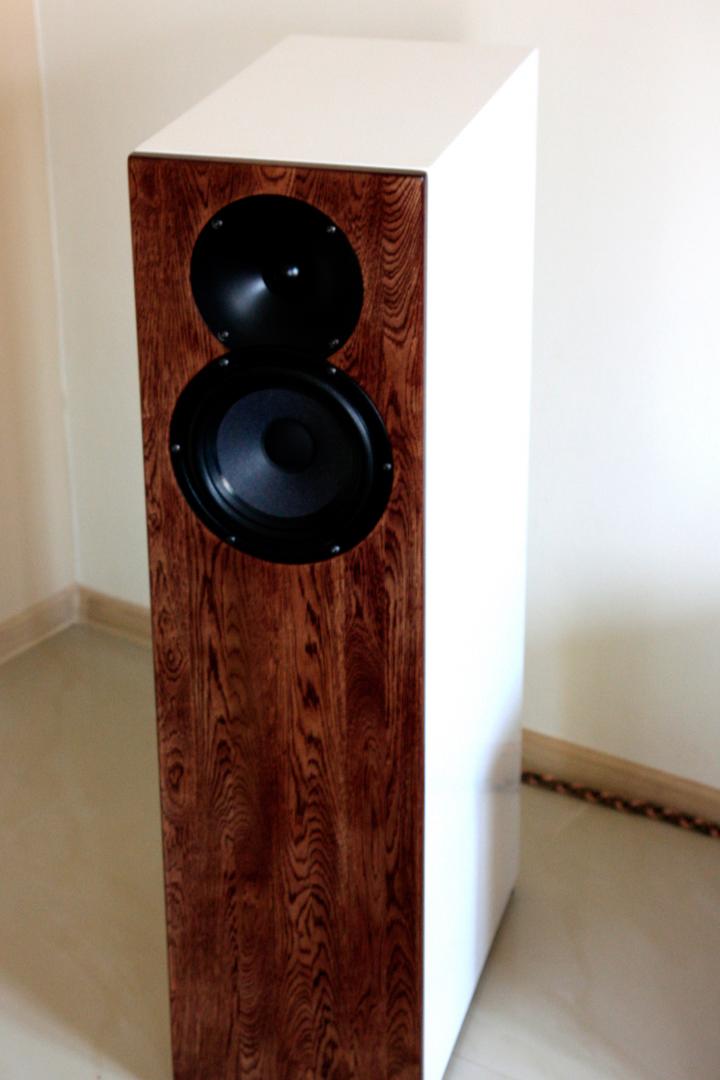

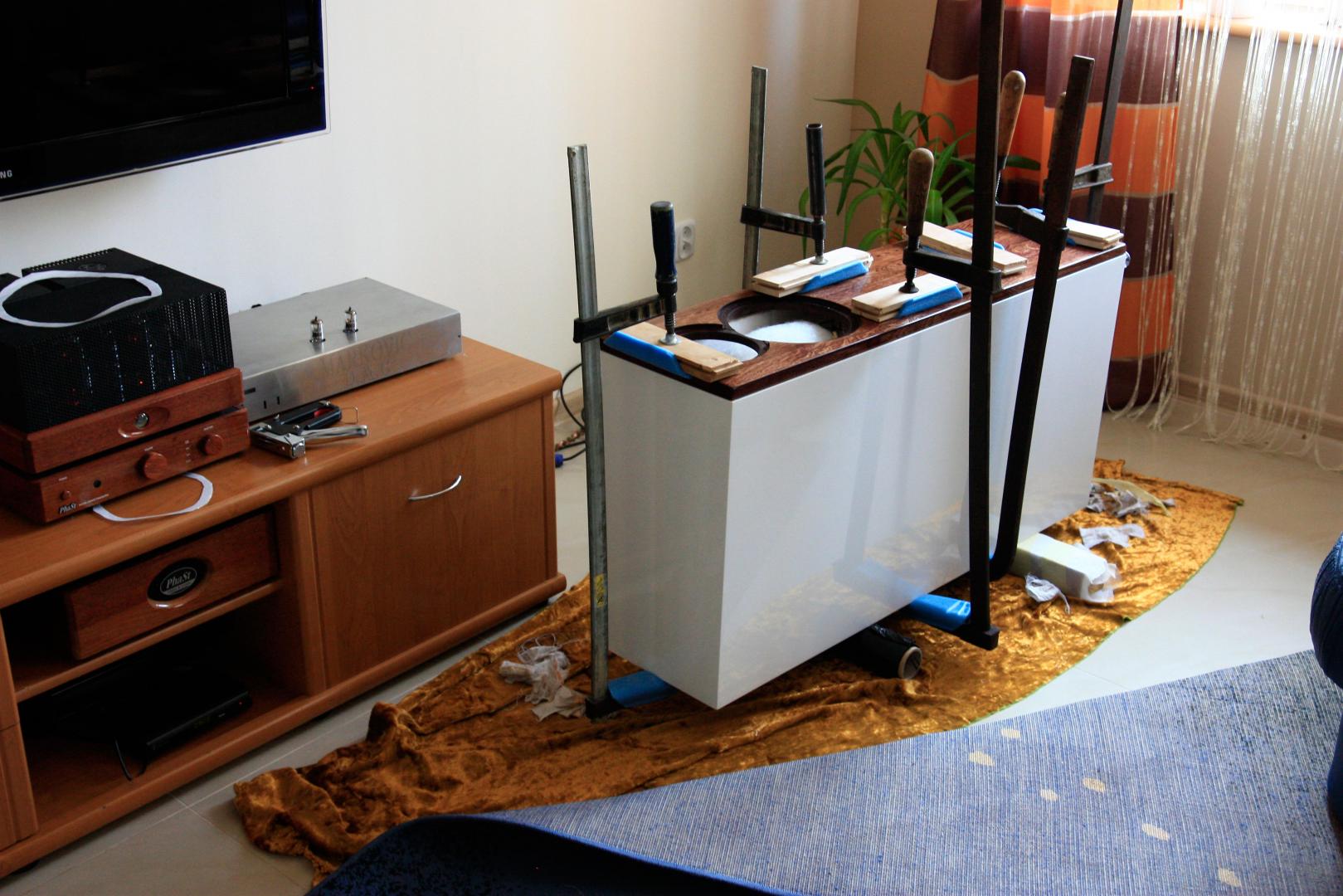

Dtqwt skończone . Wkrótce lepsze fotki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

ładne "paczki", napisz jak grają, bo pewnie kiedyś i ja się w końcu skusze na te Jantzeny.

Jakie masz woofery z tyłu, Eminence jak w oryginale czy inne (beyma)?

[kocurmarcin]

Kurde , graja ... rozmach i swoboda , z nacisk na srednice z niespotykana wyrzistiscia i wycofana gora. Mam maly niedosyt wysokich bo DTQWT zastapily Monitor Audio z aluminowa wysokotonowka ktora byla ostra i super detaliczna. Kolumienki graja od dwoch i dni i dzwiek sie jeszcze mocno zmienia , Po raz pierwszy mam do czynienia z kolumna ktora tak dobrze oddaje rozmiar , sceny i wydarzeń na niej. Na bsie siedza u mnie Eminnency , tylko nie te , ktore rekomenduje Troels , Udalo mi sie kupic w dobrej cenie jeszcze nie wygrzane Eminency Delta 10A , ktore maja wyzsza czes. rezonansowa , ale w tego rodzaju obudowie nie ma to az takiego znaczenia. Musze jeszcze zrobic pomiary i ewentualnie skorygować poziom wysokich.

[Ape]

Troels tak "stroi" praktycznie wszystkie swoje kolumny, że góra opada ok 2dB, pisze także o zmianie rezystora gdyby chcieć inny balans osiągnąć. On ma 2.7R a zaleca także 1.8R/2.2R

"For the tweeter a simple LR2 roll-off is provided. My preferred attenuation setting requires the 2R7 resistor, but some may prefer more."



Szkoda że mieszkasz tak daleko ode mnie, bo chętnie bym się dał zaprosić na chwile posłuchania :-)

Edytowane 24 Kwietnia 2013 przez Ape

[kocurmarcin]

Tak z rezystorem wiem , projekt znam na pamiec :) . troche wiecej napisalem tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Szkoda że mieszkasz tak daleko ode mnie, bo chętnie bym się dał zaprosić na chwile posłuchania :-)



Nie ma problemu . jak będziesz w pobliżu zapraszam. Wiem ze jedne sa w Warszawie I na śląsku, tez chcialem posluchac przed podjeciem decyzji ale wszedzie bylo daleko. W Polinku powiedzieli , ze duzo tego sprzedają, wiec muszą sie ukrywać wlasciciele :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

A jaki jest koszt przybliżony projektu DTQWT? Bo w zasadzie z DIY to brakuje mi tylko kolumn.

[kocurmarcin]

W zaleznosci od tego jakie zastosujesz woofery i elemety zwrotnicy i skrzynki (mdf czy sklejka )cena waha sie miedzy 5 -7 tysiecy .

[zbymar]

Kocurmarcin, czy modyfikowałeś głośniki wysokotonowe tak jak to opisuje Troels?

[kocurmarcin]

Nie ma takiej potrzeby , w tych kolumnach , ze względu na to ze punkt podziału jest wysoko i wysoko tonowy nie schodzi do 1500 . więcej tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



First of all: With the chosen point of crossover and the 2nd order filter topology for the DTQWT tweeter, there is no advantage in modifying the TW034 dome. The modification is only justified when we think of using the TW034 dome down to around 1.5 kHz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Kwietnia 2013 przez kocurmarcin

[wieniu26]

Witam

Jakoś cicho tutaj.

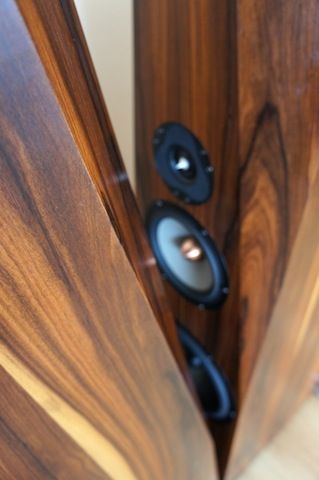

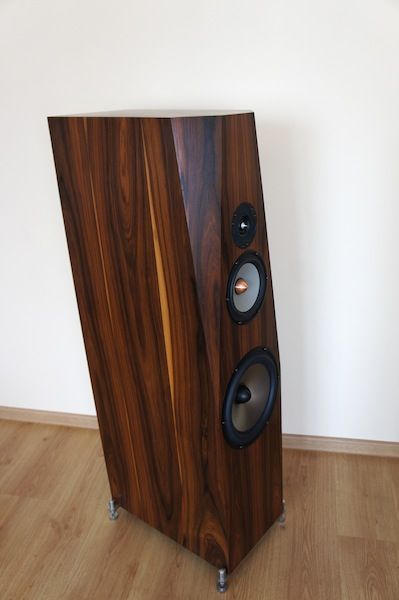

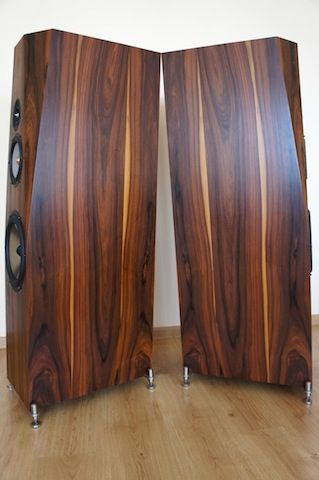

Pozwolę sobie przedstawić moja pierwsza i raczej ostatnia konstrukcję na przetwornikach ...

SS R3004/662000, Excel W18EX001, Seas L26RFX/P



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Maja 2013 przez wieniu26

[Gość StaryM]

Pozwolę sobie przedstawić moja pierwsza i raczej ostatnia konstrukcję na przetwornikach ...

Piękne. I bas na pewno mają z takim dziesięciocalowym seasem. Mniam mniam.

[hi_aro]

No nareszcie, 3-way.

Zaje...e.

To jest Twój projekt czy przy współpracy?

Jak gra?

[EMiL]

Piękna, tidalowa, bryła. Piękny palisander.

[wieniu26]

To jest Twój projekt czy przy współpracy?

Jak gra?



Jeżeli chodzi o walory brzmieniowe brzmi to zacnie :). Gra "równo". Z racji tego, że to moje niestosowne byłoby mnie to oceniać.

Napiszę tylko, że jestem bardzo zadowolony.



Zwrotnicę projektował Yoshi_80 :) znany bardzie z forum diyaudio.

Resztę robiłem ja.



Dziękuję i pozdrawiam

[Servantess]

Gratuluję projektu- rasowe audioDIY!

[23031970]

Napisano wczoraj, 21:22



Piękne kolumny , Gratuluję !

[piter z]

kolumny piękne i głośniki z najwyższej półki - super sprawa gratuluję i zazdroszczę



ps. ale tak żeby nie było zbyt słodko to mogłeś ściąć też front nad tweeterem :D

[triode]

a z czym będą grały te piękne kolumny? styl przypomina BGA.

[zjj_wwa]

moja pierwsza i raczej ostatnia

Miodzio ...

[wieniu26]

a z czym będą grały te piękne kolumny? styl przypomina BGA.

Pewnie z jakimś tranzystorem co by te 10" ujarzmić. Poszukiwania trwają ale ciezko jest coś fajnego wybrać. Na chwilę obecną jest lampa (Yaqin L10 na el34 RFT) ale jakoś ciężko mi się z nią rozstać. :)



Odnośnie stylu uczę sie od mistrza :), ogólnie konstrukcja miała być zbliżona wizualnie do Tidal.

Edytowane 17 Maja 2013 przez wieniu26

[kocurmarcin]

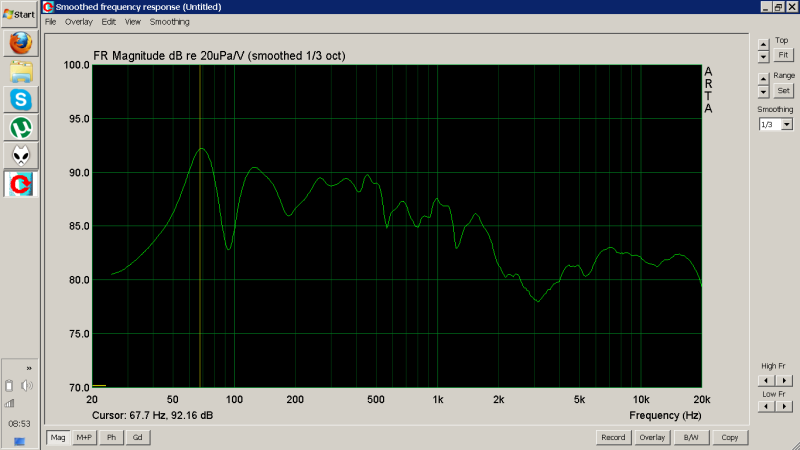

Sliczne kolumienki . Robiles jakies pomiary ? Ja zrobilem moim DTQWT i nie zabardzo mi sie spodobalo to co zobaczylem i zastosowalem Lpad'a na sredni wykres wyszedl ladniej , ale srednica stracila swoj urok i blask i wrocilem do oryginalu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wieniu26]

Pomiary robione były w skrzyniach testowych i "charakterystyka, linia była praktycznie równa".

Myśle, ze nadal jest OK jak nie lepiej ;)

[kocurmarcin]

To trzeba pogratulować konstruktorowi zwrotnic. Super kolumienki . Pięknie wykończone .

[muda44]

(Yaqin L10 na el34 RFT) ale jakoś ciężko mi się z nią rozstać. :)

Pomyśl nad MC-100B . To lampowa elektrownia ale jakaś integra Krella czy dobra końcówka by była lepsza .

[Arturos]

SS R3004/662000, Excel W18EX001, Seas L26RFX/P



Czy rozważałeś opcję full SS?

[wieniu26]



Czy rozważałeś opcję full SS?

Tak. Był taki pomysł ale.... Nie miałem sposobności słuchać 3 drożnych, ceny jeszcze wtedy pozwalały, 2,5 drożne na SS revelatorch jakoś mnie rozczarowały, natomiast illuminator R3004 mnie oczarował a odsłuch konstrukcji "bliźniaczej" tylko na morelu jako tweeter uświadomił mnie, ze połączenie seasa excela na średnicy i tego illuminatora na górze to bedzie to. Na dół dobrze byłoby dać też seasa ale excela ze względów choćby wizualnych, tylko ta cena !!! Poszedł tez pradziada dobry seas ale prestige I jest elegancko :) .

Nie powiem ale obawy były co do tego jak to zagra. Tym bardziej gdy czytałem wpisy tutaj na forum o tych przetwornikach, ze to takie a takie i ze gra ostro albo w druga stronę. Teraz wiem, że albo czytałem wpisy osób co danych przetwornikow nie słuchali albo po prostu były źle "zaaplikowane".



Moze kiedyś rozwiąże konstrukcje na SS z myślą o dzieciakach tylko tym razem mionitory typu FS Accordo ?! :)

Po cichu jednak liczę, że taka konstrukcja tutaj szybciej powstanie ;).

Co do zwrotnicy to juz wiem do kogo sie zgłosić :).

Pozdrawiam

Edytowane 18 Maja 2013 przez wieniu26

[migrena]

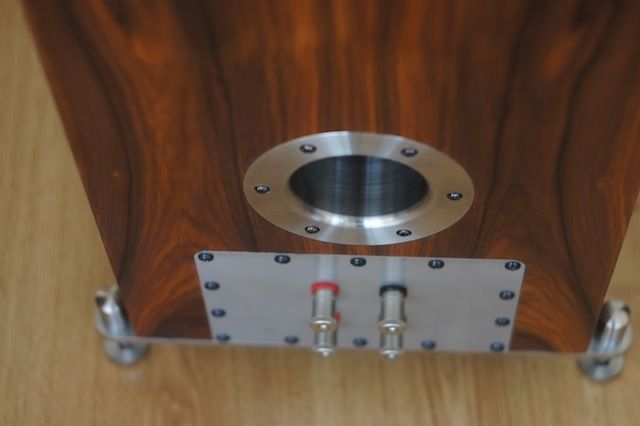

Naraze sie - brzydkie sa te terminale i porty br. Nie pasuja do tak pieknie wybarwionego forniru. Ale na szczescie sa tylu wiec nikt nie zauwazy. ;)



PS

Pisaliscie, ze mozna gdzies zamowic wykonanie skrzynek na takim poziomie. Mozna prosic namiar?

[tomant]

Zobacz wątek o fornirach ... i wszystko będzie jasne ;)
