Kolumny - Wasze konstrukcje DIY

[Seweryn]

Moje na Usherach. Skrzynki wykonał forumowy kolega Seweryn.

Generalnie są to V3, jak widzicie w trochę zgrabniejszych obudowach..

Jak zwykle skromny. Frezowałem tylko otwory pod głośniki :)

Nie swiszczy br?

Po czym wnosisz ?

[Azus]

Polecam Obudowy z MDF powlekanym 2mm akrylem w wysokim połysku, odporna na zarysowania i stłuczenia,..taką obudowę można wykonać w ciągu jednego dnia i kolumny grają, przepiękne w szerokiej gamie oklein.



[mirfak]

Pytam z ciekawości o świst z br, bo średnica nie wydaje się być duża, a przetwornik konkretny.

Sam jestem w trakcie budowy subów i zastanawiam się nad 1 x 110 mm, czy 2 x 110 mm.

[porlick]

Średnica otworu jak największa, byle kanał nie sprawiał kłopotów w ułożeniu wewnątrz skrzyni.



Nie pamiętam gdzie, ale czytałem, że do suba lepszy jest pojedynczy otwór, bo tracimy mniej energii, która w kilku otworach rozprasza się na tarcie powietrza o większą powierzchnie ścianek kanałów BR.

Edytowane 20 Września 2015 przez porlick

[meloV8]

Polecam Obudowy z MDF powlekanym 2mm akrylem w wysokim połysku,

Jakim akrylem lakierowales? Czy od spodu tez jest lakier?

[Seweryn]

Pytam z ciekawości o świst z br, bo średnica nie wydaje się być duża, a przetwornik konkretny.

Sam jestem w trakcie budowy subów i zastanawiam się nad 1 x 110 mm, czy 2 x 110 mm.

Bez przesady to tylko 25tka na basie. Średnica BR z tego co pamiętam to 75. Nic nie świszczy nawet przy głośniejszym słuchaniu. Tu br z przodu i ogólnie dobrze jest gdy całość konstrukcji ma zachowane proporcje. Większy br wyglądałby nie najlepiej moim zdaniem.

[Azus]

Jakim akrylem lakierowales? Czy od spodu tez jest lakier?

Nie,.. to sa elementy ,,,ścianek powlekane akrylem to nie lakier.

[meloV8]

aaaa ok ok :)

[Lech36]

Pytam z ciekawości o świst z br, bo średnica nie wydaje się być duża, a przetwornik konkretny.

"Świst" (furkotanie) jest głównie efektem ostrych krawędzi wylotu bas refleksu. Należy stosować wyokrąglenia tych krawędzi. Skuteczne też jest wyłożenie tunelu cienkim filcem lekko wystającym poza otwór (ten sposób nie nadaje się do otworów przednich).

[jeremy]

Azus możesz zdradzić skąd wziąłeś takie zacne kolce ?

Szukam czegoś podobnego, najlepiej z regulacją,

[Azus]

Ja robię;0)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vik]

To wtedy robimy to "na ściski stolarskie" lub tak jak na fotce poniżej.

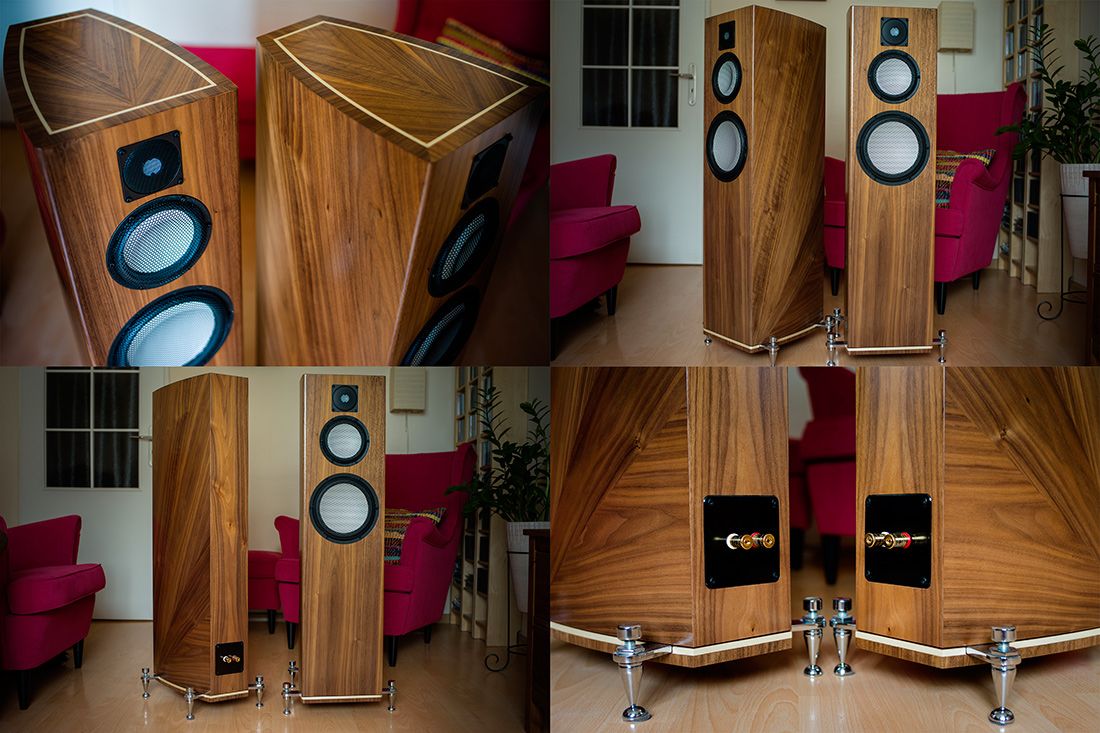

Efekt gotowych kolumn również załączam.



Podziwiam ludzi majacych taka cierpliwosc i takie przywiazanie do jakosci. Dlugo robiles te kolumny?



pozdrawiam,

[Koobal]

Podziwiam ludzi majacych taka cierpliwosc i takie przywiazanie do jakosci. Dlugo robiles te kolumny?



pozdrawiam,

Niestety, nie posiadam takich umiejętności. To stara szkoła, gdzie intarsja była normalną praktyką. Sama górna ścianka składa się z 12 elementów idealnie spasowanego forniru w dwóch odcieniach (orzech amerykański oraz klon) kładzionych "na słoneczko". Wiem, wiem, to szaleństwo, ale jakże miło obcować z takim przedmiotem.

Stolarz robił to ok. pół roku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Września 2015 przez Koobal

[jeremy]

Piekne, doprawdy fantastycznie wykonana stolarka

Tylko czy to jeszcze jest DIY ?

Edytowane 23 Września 2015 przez jeremy

[vik]

Pol roku, zgaduje, ze stolarz robil to w przerwach gdy prcowal nad innymi zamowieniami.



Kiedys postanowilem wykonac obudowe kulista na glosniki sredniotonowe, zaczalem projektowac. To nawet nie jest takie trudne zbudowac dobra obudowe kulista ale strasznie pracochlonne wiec zaniechalem. Robie obudowy o podstawie trapezu na glosniki sredniotonowe. To maximum komplikacji. Raz zbudowalem obudowe o pochylonej scianie przedniej. Wszystkie inne to prostopadlosciany.



pozdrawiam,

[porlick]

To nawet nie jest takie trudne zbudowac dobra obudowe kulista ale strasznie pracochlonne wiec zaniechalem.

Niemożliwe- kupujesz cztery półkuliste miski w Ikei, szlifujesz brzegi, sklejasz i kula jak malowana!

[vik]

Niemożliwe- kupujesz cztery półkuliste miski w Ikei, szlifujesz brzegi, sklejasz i kula jak malowana!

To dobra informacja.

Co prawda nie widzialem takich misek w Ikeii po mojej stronie globusa ale musze sprawdzic. Moze maja. Moglem przegapic bo dzialy gospodarstwa domowego omijam w czasie wizyt.



pozdrawiam,

[porlick]

Ot, takie- nawet kilka rozmiarów:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

A z bambusowych misek odwróconych do siebie denkami,..jakie horny, a jak grają;0)

[toopcool]

I juz są pionierzy w tym temacie:

[simon1983]

A z bambusowych misek odwróconych do siebie denkami,..jakie horny, a jak grają;0)



To ta klejonka nie była na cnc strugana? :O



Kulki też kiedyś sklecę,ale z laminatu.swinstwo śmierdzące ale dobra zabawa i efekty.

[Amnes]

Przespacerowałem się dziś po domu i okazało się, że mam parę klamotów, z których idzie zrobić kolumny. Były to:



Klony TAD TH-4001- leżą już z pół roku

Drivery 2" Radian 651PB-8 - j. w.

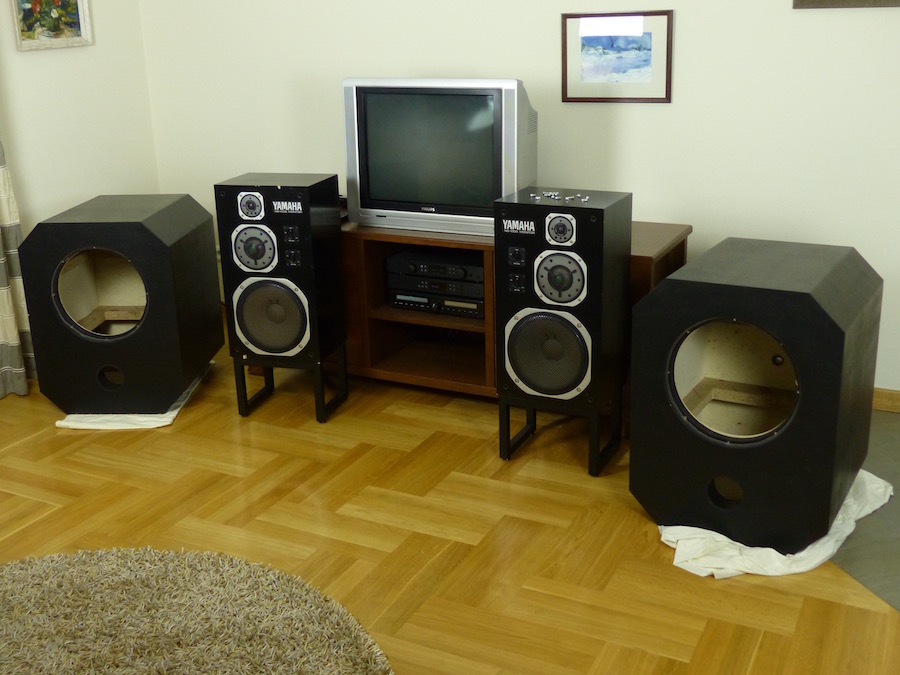

Mega solidne, ok. 50kg budy 170l pod Beymy 15B100R-GH - zwiezione od forumowicza z okolic Łodzi w środę

oraz rzeczone 15B100R-GH - prosto ze sklepu internetowego



Jeszcze pofatygowałem się po wkręty i podkładki do metalowego i miałem już nawet czym przykręcić wooferki do bud.



Jutro dalsza część planu, będę musiał okablować miniDSP balanced, a potem już tylko puścić kilka kabli XLR i gotowe.



Planuję iść tak: Pre Rotela -> miniDSP max głośność -> pasywka zbalansowana 6-kanałów 10k KHOZMO -> piecyki Creek 50A w trybie końcówki mocy na horna i Crown XTi 2000 na bas - dobrze kombinuje? Czy może coś wywalić z takiego toru, albo w innej kolejności dać?

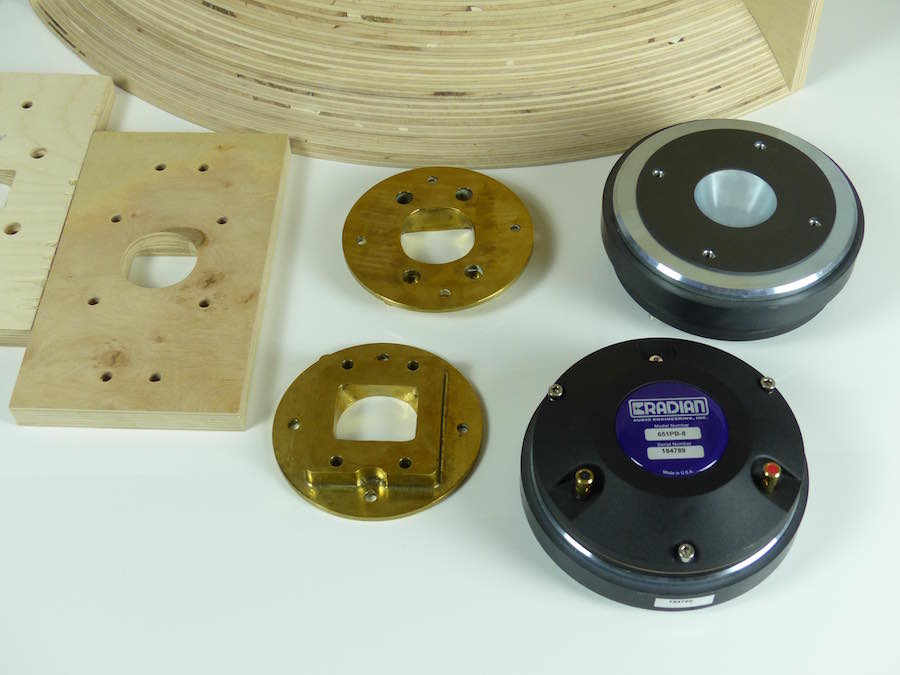

Pare foteczek przetworników:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

pasywka zbalansowana 6-kanałów 10k KHOZMO

Możesz podać link do tego regulatora 6 kanałowego ? Zaglądałem na stronę i nie zauważyłem takich, ale może nie patrzę tam gdzie trzeba ?

[Amnes]

Kupiłem ją na ebay - Khozmo podobnież miał jakiś stos frontpaneli do takich pasywek, a że szkoda wyrzucać, to pojawiały się na aukcjach złożone co jakiś czas. Pewnie najlepiej zapytać e-mailem. Moja wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dziś się już kapnąłem, że nie wstawię pasywki do toru - bo mam za mało XLR'ów... Właśnie montuję do kupy wsio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

Kupiłem ją na ebay - Khozmo podobnież miał jakiś stos frontpaneli do takich pasywek, a że szkoda wyrzucać, to pojawiały się na aukcjach złożone co jakiś czas. Pewnie najlepiej zapytać e-mailem. Moja wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dziś się już kapnąłem, że nie wstawię pasywki do toru - bo mam za mało XLR'ów... Właśnie montuję do kupy wsio.

Czy tymi potencjometrami można wszystkimi jednocześnie regulować głośność, czy tylko oddzielnie każdy kanał ? Przy regulacji głośności za zwrotnicą jest potrzebna bardzo precyzyjna regulacja wszystkich kanałów jednocześnie. Zbieżność regulacji, moim zdaniem, powinna być lepsza od 0,5dB. To trudne zagadnienie dla analogowej regulacji, ale przy potencjometrach na przełącznikach możliwe do uzyskania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Amnes]

Rozumiem Twój tok myślenia. Fajnie by było, ale tak nie jest - regulacja tylko z osobna. Czekam na ukończenie tego projektu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Rozwiązałby odwieczny problem z kombinacjami na pre/zwrotnicy/wysterowaniem itd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Rozwiązałby odwieczny problem z kombinacjami na pre/zwrotnicy/wysterowaniem itd.

To jest to !!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

Witam,



Po kilku miesiącach, setkach, niezliczonych godzin pracy, efekty zaczynają być widoczne, jest to pierwszy mój projekt, do którego dojrzewałem przez dłuższy juz czas ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie obeszło się bez popełnienia kilku błędów, jednak dzięki determinacji dbałości o szczegóły i dopingowi ze strony życzliwych mi ludzi, którzy odpowiadali i podpowiadali zaczynam dostrzegać światełko w tunelu.

Całość prac wykonałem samodzielnie, i w zasadzie jestem z tego faktu bardzo dumny, bo ogrom zdobytego doświadczenia mam nadzieje zaowocuje w przyszłości jeszcze bardziej pokręconymi projektami :-)



Projekt zestawów to nic odkrywczego,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) w wariacji z R3004/662000.



Czeka mnie jeszcze kilka wyzwań, ale myślę, że najgorsze już za mną.



Pozdrawiam,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kivlov]

Wyglada kapitalnie.

[Marian133]

Co to za fornir?
