MARANTZ CD50 Tuning

[maciek_m]

Pilne! mam rozbebeszony odtwarzacz :)



poniżej fragment schematu od CD-50. ja mam CD-50 SE



na poniższym schemacie zaznaczony kondensator ma 47 uF.



po wylutowaniu okazuje się, że w moim jest 22 uF



czy mogę mimo to wstawić tam 47 uF ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Nie powinno to zrobić istotnej różnicy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek_m]

dzięki



zastanawiam się tylko, co się stanie, jeśli jednak ....



żebym sobie nie zrobił kuku i nie załatwił lasera



:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Kondensator filtruje napięcie sterujące włączaniem lasera. Większa pojemność - większa filtracja.

Prąd lasera jest regulowany przez napięcie zwrotne uzyskiwane z fotodiody tak żeby promieniowana moc światła była utrzymywana na stałym poziomie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek_m]

Molibden



Dzięki jeszcze raz



zamieniłem - działa bez problemu



Kolega Rectifier powiedział mi też, że oprócz wygładzania napięcia, kondensator ten odpowiada za opóżnienie załączania promienia lasera,



ale po zamianie nie zauważam różnicy



(wymieniałem go, bo miałem problem z odpaleniem CD-R tuż po włączeniu zasilania odtwarzacza. Po 2-3 minutach rozgrzewania się już czytał, ale trzeszczał i dopiero po kolejnej chwili było ok. Natomiast tłoczone płyty działały bez zarzutu od chwili włączenia)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartezzz]

Też mam ten obiaw. To już chyba dogorewający laser...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czupet]

Szanowni Koledzy,

Podsumowałem cały wątek i wyszła mi następująca lista zmian, które można dokonać w CD50 (Philips CD830):



1. Wzmacniacze operacyjne (na co wymienić)

a. 2xOPA2134

b. OPA2132 i 2604 sprawdzają się słabo (dreamer)

c. OPA627 - najlepiej pasują (trzeba jakąś przejściówkę na podwójne 2XDIP na 1XDIP)

d. AD825 - słabo

e. AD827 ??

f. LM6172 - bardzo bardzo chwalone, duża przejrzystość ale mniej basu

2. NOS

3. Kwarc

a. Audioamp

b. Omig

4. Gniazdo sieciowe

5. Kondensatory

a. W zasilaniu

i. nichkony 6800 mikro na 3 x Rubicon 2200 mikro, 2 sztuki nichikon 470 mikro na Panasonic FC - poprawa dynamiki

b. Przy OP

i. Na FC (dreamer)

ii. Na oscony (elfan)

c. Przy filtrze SAA

i. Na Oscony

d. Przy przetworniku (odsprzęgające w każdym kanale)

i. Najlepsze foliowe większe niż 100nF

ii. Im większe tym lepsza dynamika (best między 220 a 470nF)

iii. Wim MPK10 jest tutaj OK



6. Diody w zasilaczu

BYW 79 200

7. Filtr IEC

8. Wylut MUTE

9. Odcięcie zbędnej części toru

10. Odrębne zasilanie dla sekcji analogowej na Toroidzie





U laika rodzi się kilka pytań:

1. O co chodzi z przejściówkami pod wzmacniacze operacyjne?

2. Na czym polega NOS? - czy chodzi tutaj o operację wyeliminowania jakiejś kostki, która koryguje sygnał cyfrowy?

3. Jaki kwarc należy kupić (parametry)?

4. Co to jest filtr SAA?

5. Co to jest filtr IEC?

6. Co StefanB ma na myśli mówiąc o odcięciu po TDA? - puszczenie sygnału z DAC bezpośrednio na CD?

7. Które ze zmian mają największy wpływ na brzmienie?



uff! Trochę tego wyszło...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czupet]

Czy przejściówka 2XDIP->1XDIP to coś jak na obrazku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marivs]

czupet,

Przeanalizuj poniższy link to może zamist bawić się w wymiany OPA wykonasz bypass tantaliami do elektrolitów, dodatkowe MKT 14x 220nF/16V przy TDA1541 + NOS i zobacz co z tego wyjdzie (mój Philips CD820 już tak ma).. a jak za mało to wrzuć lampki (docelowa zmiana).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czupet]

Marvis,

Dzięki za ciekawy link z szeroką dokumentacją zdjęciową - bardzo przydatne dla nowicjusza.

Lampy sobie na razie daruję - na razie najłatwiejsze kroki.

Autor podanego przez Ciebie artykułu wspominał, że bardzo dobre rezutlaty uzyskał z OPA2604.

Wcześniej Dreamer w niniejszym wątko napisał, że 2604 sprawdza się słabo w tym modelu.

Zastanawia mnie taki rozrzut opinii - czy ktoś mógłby napisać dwa zdania jak gra 2604?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marivs]

>czupet,

Nie będę się wymądrzał bo są tutaj osoby o więszkej wiedzy z elektroniki niż ja ale wymiany OPA to babranie się w tym samym bagnie z minimalnymi zmianami w brzmieniu. Jeśli chcesz coś zmienić i to zdecydowanie to coś zacytuję:



"Celem lampizacji jest po prostu wyciśnięcie z istniejącego już odtwarzacza CD lepszy dźwięk, ale nie poprzez zwykły “tuning” lecz poprzez dokonanie radykalnej zmiany. Podniesie ona jakość dźwięku do najwyższego poziomu, jaki można osiągnąć. Osiągnięta jakość będzie tak wysoka, że nigdy już nie będziemy chcieli, ani potrzebowali, kupować lepszego odtwarzacza CD."



I to chyba jest meritum bo lampą wzmacniasz czysty sygnał analogowy pochodzący od DAC'a eliminując OPA, tranzystory itp. elementy które ingerują w analog, i które mają wiecej wspólnego z cyfrą niż analogiem (w największym uogólnieniu i uproszczeniu).

odnośnik do cytatu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marivs]

jeszcze jeden link do prześledzenia, dot. CD40 ale to niemal identyczny model jak CD50



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czupet]

Czy CDM-4/Composite i CDM-4/19 to jest to samo?

lub czy są wzajemnie wymienne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marivs]

Witam,

Czy ktoś próbował zrobić połączenie jak na schemacie? Czy przy takiej aplikacji, pominięcie toru MUTE, jest słyszalny "trzask" podczas przełączania utworów? Czy są zauważalne zmiany w brzmieniu, jeśli tak to jakie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LukaszF]

mute jest niepotrzebne, bo dubluje się z mute cyfrowym. Będzie OK. Pry okazji warto wywalić także niepotrzebny układ RCR który wisi na wyjściach analogowych przed pierwszym opampem.

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LukaszF]

OOOoops pomyliłem się. Wycofuję się z części mojej wypowiedzi po słowie OK. Początek jak najbardziej. ;-) Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marivs]

Dzięki za odpowiedź ale widzę, że pojawiła się propozycja Fetishizacji zamiast Lampizacji :) Jeżeli nie jest prostsza to na pewno tańsza alternatywa dla lamp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czupet]

właśnie zmieniłem w moim Philips CD830 opamy na OPA2604.

Wlutowałem podstawki, żebym mógł eksperymentować (w szufladce czekają jeszcze dwie pary: OPA2134 i LM6172 - jak wymienię kondensatory to się pobawię w zmiany).

Zmiana w brzmieniu bardzo wyraźna. Dźwięk wyraźnie przejaśniał. Teraz dopiero widać jakimi zamulaczami są stare LM833. Kilka osób wspominało, że 2604 nie sprawdza się w tym sprzęcie. Możecie powiedzieć co mieliście na myśli? Czy chodziło o zbyt jasne brzmienie?



Zastanawia mnie jeszcze, w którą stronę idą zmiany po wylucie Mute? Jeśli to kolejne rozjaśnienie to chyba już wystarczy. A może koledzy jednocześnie zmieniali opamy i Mute a rezultat przypisywali Mute'owi?



Czy wylut mute odcina też Nichicon Muse? Czym je nalepiej zastąpić (zakładając, że chcemy to zrobić)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czupet]

Zamieniłem OPA na LM6172 (jeszcze bez innych poprawek).

Chyba teraz rozumiem co mieli poprzednicy na myśli mówiąc, że OPA2604 nie sprawdza się.

Wysokie tony znacznie się uspokoiły a jednocześnie nabrały gładkości.

Nie jest tak jasno a jednocześnie wciąż jest szczegółowo.

Pojawiły się pierwsze znamiona sceny w większych składach orkiestrowych - wcześniej była to dość bezkształtna "kluska dźwięku".



Czy ktoś z doświadczonych kolegów mógłby podpowiedzieć czym najlepiej zastąpić bipolarny Nichicon Muss do usuwania składowej stałej na wyjściu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stefanB]

Było juz kilka wątków na ten temat, choćby:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

w archiwum audiostereo jest więcej niż wszystko.

Philipsy i Marantze (i jeszcze kilka modeli firm uważanych za grube audiofilskie) z tych roczników maja w większości przypadków te sama płyte główna, więc wystarczy poczytać o modyfikacji któregokolwiek z modeli.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czupet]

dzięki Stefan.

Jak się nie zna wszystkiego do okoła tematu to trudniej jest szukać.



Gdybyś przy okazji podpowiedział mi co to jest "i/v" to mógłbym zrozumieć kilka pewnie wartościowych wpisów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marivs]

Wszyscy piszą "I/V" a prawidłowo winno być "I/U" czyli zamiana prądu na napięcie bo TDA1541 ma wyjście prądowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hayman]

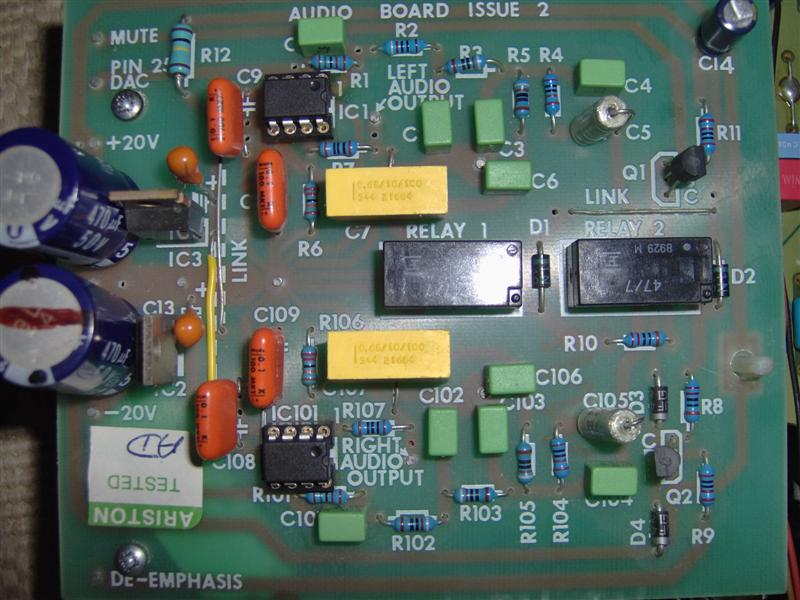

nie chcę mnożyć wątków. cd jak w o mnie (tda1541AS1). czy na podstawie załączonych fotek ktoś mógłby doradzić jak ominąć (odciąć) sekcję mute? z góry dzięki za odzew.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Skoro sekcja mute jest na przekaźnikach, to nie ma potrzeby jej omijać. Zostaw jak jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hayman]

ok. a tranzystory Q1, Q2 do czego wg Ciebie służą?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hayman]

na próbę wylutowałem jeden i sygnał było słychać bardzo cicho przy dość dużym odkręceniu potencjometru we wzmaku. może można je wywalić i dać zworkę? co o tym sądzisz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

lepszy efekt od usuniecia tych tranow z cala pewnoscia da ci wymiana zasilania na lepsze. zacznij od tego bo to podstawa... Nie zapominaj ze staby roznych producentow roznie graja... kup i sam sie przekonaj :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hayman]

to co, osobne zasilanie +/- 15V dla opampów niedobre? - takie jest. a stabilizatory owszem w planach do wymiany na jakieś low drop.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

+/-15V to jest dobre napięcie zasilania. Można kopombinować jeszcze zkondensatorami i diodami w mostkach prostowniczych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czupet]

Wylutowałem Mute w Philips CD830.

Rezutlatu nie mogę ocenić jako jednoznacznie pozytwynego.

Faktycznie daje to efekt "zdejmowania koca" z głośników, ale chyba jednak nieco zbyt mocny.

Dzwięk z jednej strony krystaliczny ale z drugiej strony nienaturalnie krystaliczny.

Tak jakby penetrować dźwięk aż do kości.



Przy okazji zmieniłem kwarc na Omig a także elektrolity przy opamach na Panasonic FC 100uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
