Prosty rywal dla GainClona

[Piotreq23]

Płytka mogłaby mieć miejsce na trzy pary tranzystorów, a na dwie to już koniecznie. Jest wtedy uniwersalna i każdy będzie zadowolony :)

A jest szansa na pcb do zasilacza?

[Bogdan]

jestem za. dwie to minimum :-) i ściany się trzęsą!

[bodo_z]

Czy mogę sobie spróbować zrobić pcb pod ten projekt?

[pkrecz]

>bodo_z

OCZYWIŚCIE. JESTEM ZA !!!! :)))))

[dj_zibi]

wladl masz miejsce dodaj jeszcze bezpieczniki.

[pkrecz]

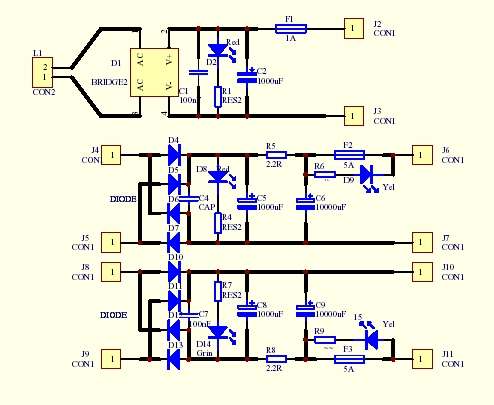

Zasilacz może wyglądać tak jak poniżej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotreq23]

R5 i R8 (2x10000uF zasilacz i 2x10000uF końcówka) wystarczy dać po 2 równolegle połączone 0,22R 5W



Zasilacz będzie różnie wyglądał w zależności od mocy na jaką przygotuje się końcówkę i od tego czy płytka będzie wspólna czy osobno na kanał. Przy dwóch i więcej par tranów na wyjściu i dużym trafie będzie już potrzebny solidny mostek i bateria kondensatorów. Także i w przypadku zasilacza może lepiej zaprojektować uniwersalną płytkę na diody albo mostek i większą ilość kondensatorów filtrujących.

[Zerkos]

Po co co tyle diod świecących na płytce zasilacza ?

A te żółte przy bezpiecznikach to dla mnie naprawdę zbędne.

Lepjej by pogróbić jeszcze ścieżki masy tak jak są przy kondensatorach C9, C6.

[bodo_z]

Bym zaproponował schemat w ten sposób do ampa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wladl]

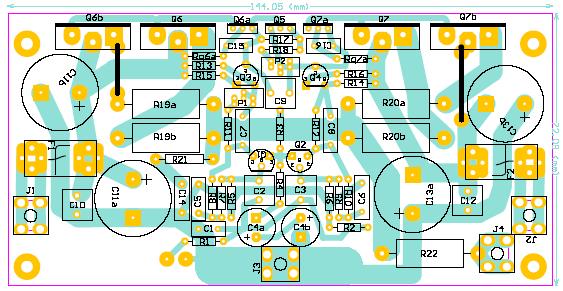

Trochę porysowałem i wyszła wersja na dwie pary. Ewentualne bocznikowanie kondensatorów zasilających i w sprzężeniu zostawiam do lutowania bezpośrednio do łapek od strony druku. Jeśli jest ktoś zainteresowany dopracowaniem projektu to chętnie udostępnię plik w Eaglu. Bezpieczniki myślę że najlepiej dać na płytce zasilającej z mostkiem i prawdziwymi kondensatorami.

Władek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

wladl raczej zła obudowa dla 2sc5200/2sa1943 sa one dużo większe:)

[pawelb]

Heh, a temat wątku brzmi "prosty rywal dla gainclona".

Może by tak rozddzielić wątek zaproponowanego przez Bogdana prostego wzm. na BDV od wersji na tranzystorach?



Co do kondensatorów w zasilaniu wydaje mi się, że nalepszym rozwiązaniem byłoby zaplanowanie miejsca dla pary mniejszych na gałąź zasilania np do fi 22 z rastrem 5 lub 7,5mm lub jednego większego np do fi30 z rastrem 10mm i otworami dla snapin - większa dowolność i możliwość wlutowania pojemności wystarczających do pracy z samym mostkiem.

Popieram tez pomysł A66, zwłaszcza gdyby pcb były pod dwie pary - płytki o mniejszej głębokości a większej szerokości można ładniej rozmieścić w standardowej obudowie, te o odwrotnych gabarytach (jak np. hexfet G.) ciężko upchać w nawet duzym pudle z czym aktualnie walczę;).

[wladl]

wiem, ale takie biblioteki miałem w Eaglu, można też dać inne nie koniecznie takie jak w symku

[Piotreq23]

wladl,

Płyteczka bardzo fajna i chyba dwie pary to rozsądny wybór :) Co do kondensatorów w zasilaniu dobrze by było jakby wlazły takie na fi25 raster 10mm snapin.

[Piotreq23]

A co myślicie o wrzuceniu tranzystorów MJL21193/94 ?

Może pójść ideą Petera z gainclone i wsadzić max high-end’owe elementy jakie tylko można kupić :)

[saczek_XTRM]

>>wladl



no chłopie płytka jest super! Teraz to już tylko kosmetyka!

[dj_zibi]

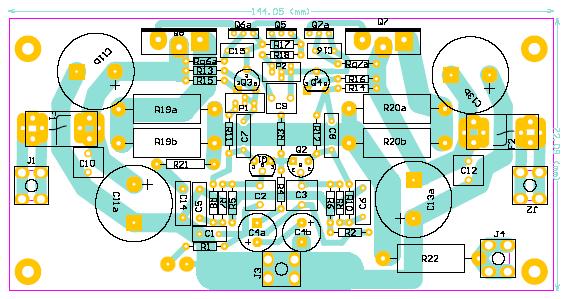

Za zgoda kolegi Wladl poprawiłem trochę zasilanie wg mnie teraz jest chyba lepiej. Sciezki mozna pogrubic spokojnie. Trzeba jeszcze pomyśleć co z zasilaniem.

[dj_zibi]

I PCB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sav!O]

jakiej jest wielkosci ta pcb?

[Piotreq23]

Jaki raster ma C8?

[Bogdan]

ta płytka jest naprawdę suuuuper! jezeli pójdzie do realizacji, to chętnie bym się zapisał na parkę.

[wladl]

kondy w zasilaniu są fi 25 i mają rester 10,16.

Cieszę sie że płyteczka się podoba :)

Powstała z chwilowej potrzeby wórczej i dlatego traktuję projekt jako open source.

Niestety nie mam mozliwości podjąć sie realizacji zamówienia płytek, dlatego udostepnię źródło wszystkim zainteresowanym. Satysfakcja to też fajna sprawa:)

Władek

[Bogdan]

nie mam pewności, ale z masą nie będzie problemów przy tak rozmieszczonych punktach podłączeń?

[wladl]

> Bogdan

Brawo !

Przed chwilą pisałem o tym do Dj_zibi na priv. Chodzi pewnie o ten mostek między masą wejściową a masą zasilania.

Osobiście zrobiłbym takiego " czczurka" pod spodem płytki.

[Bogdan]

GND i GNDOUT chyba powinny być w jednej linii a nie obok siebie - w sumie to niech ktoś mądrzejszy się wypowie

[bodo_z]

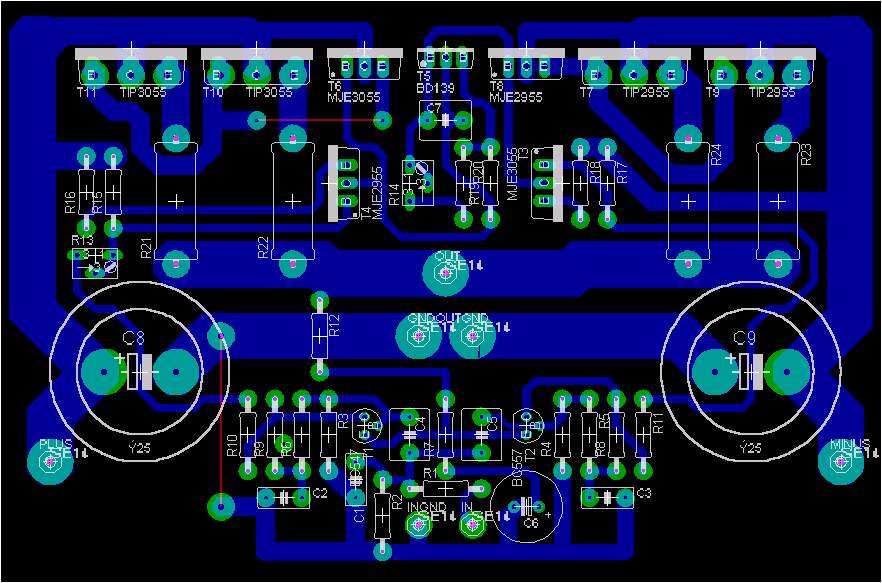

Popełniłem trochęinaczej tę płytkę polukajcie zamieszczam schemat bez błędu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

Panowie czy do tego ustrojstwa trafo 2x30V będzie oka?

[jar1]

W obu PCB nieprawidłowo są:

1. Synał sprzężenia zwrotnegoi z wyjścia do stopnia wejściowego

2. Zasilanie masą stopnia weyjściowego



Proponowałbym poprawić.

[Zerkos]

Czy w mjejscach R19a i b oraz R20a i b wystarczą rezystory o mocy 3W ?

Mam właśnie bezindukcyjne o takiej mocy i może lepjej by brzmiały.

[RAF]

saczek_XTRM, 10 Cze 2007, 22:11



>Panowie czy do tego ustrojstwa trafo 2x30V będzie oka?



Będzie pod warunkiem że zmienisz punkty pracy tranzystorów. Wcześniej napisałem jakich tranów użyłem. U mnie chodziło na +/-43V stałego. Transformator pochodził ze starego wzmacniacza na TDA7294, ma moc 600W i jest produkcji Indela.
