zulus, 11 Sty 2009, 00:30



>23031970 zamiast oporników dobierz sobie termistor będziesz miał łagodny start żarzenia czyli.

>Przerabiałem już tak y100 tylko że te miał ponad 7V w żarzeniu.



Wstawienie w żarzenie termistora jest SZKODLIWE, bo MC100B nie ma opóźnionego załączania napięcia anodowego, zatem łagodny start zarzenia będzie tylko pogarszał sprawę. Taka modyfikacja ma sens wyłącznie wtedy, jeżeli równocześnie wstawi się opóźniacz do anodowego, i to z nastawionym czasem wyraźnie dłuższym niż czas rozgrzewania się termistora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zulus]

>Wstawienie w żarzenie termistora jest SZKODLIWE, bo MC100B nie ma opóźnionego załączania napięcia

>anodowego, zatem łagodny start zarzenia będzie tylko pogarszał sprawę. Taka modyfikacja ma sens

>wyłącznie wtedy, jeżeli równocześnie wstawi się opóźniacz do anodowego, i to z nastawionym czasem

>wyraźnie dłuższym niż czas rozgrzewania się termistora.

Tutaj oczywiście masz racje ale co to za problem zrobić opóźnienie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

A żaden problem, ale jak ktoś przeczyta Twój wpis, i zrobi tak jak pisałeś bez dodania opóźniacza, to sobie zaszkodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

>>Producent MC100B zaleca bias 60mA.>>



To chyba przejęzyczenie, zapewne chodzi tutaj o spoczynkowy prąd katodowy. Bias to raczej polaryzacja ujemna siatki sterującej wobec katody (w tym wypadku lampy mocy). Można ją uzyskać albo podając stałe napięcie ujemne na tę siatkę (fixed bias), albo umieszczając rezystor ok. 100R - 300R z kondesatorem ok. 100 - 300uf między katodą a masą.



Serdecznie pozdrawiam w Nowym Roku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Nie tyle przejęzyczenie, co wyrażenie potoczne. Jasne ze chodzi o prąd anodowy.



A jak już się tak "czepiamy słówek", to: "albo umieszczając rezystor ok. 100R - 300R

>z kondesatorem ok. 100 - 300uf między katodą a masą."

nic to nie da jeżeli siatka sterująca nie będzie sprowadzona do potencjału masy za pomocą rezystora bądź dławika siatkowego ;-)))



Pozdrawiam

Mac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

Spokojnie, nie omawiałem przecież budowy stopnia końcowego lampowego wzmaczniacza mocy, tylko 2 sposoby poprowadzenia biasu czyli polaryzacji.

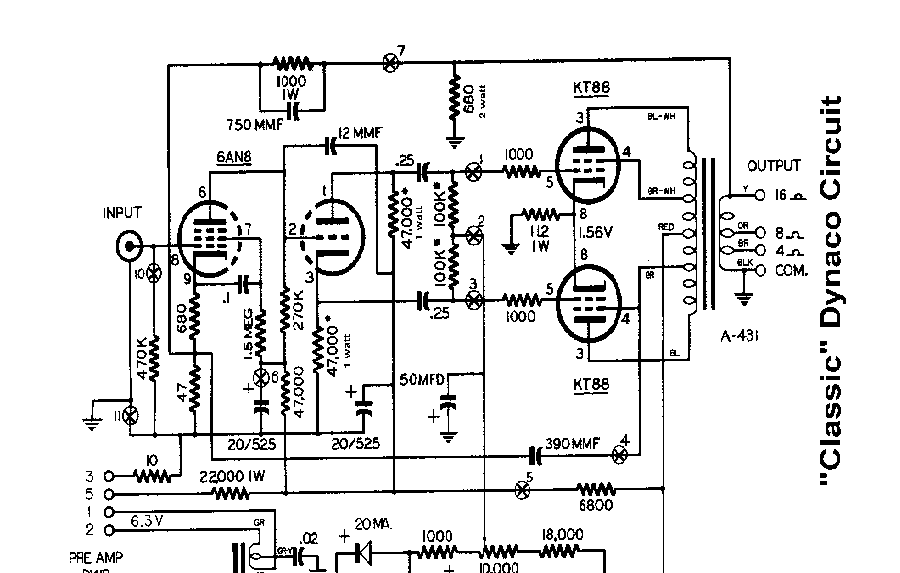

Załączam schematy poglądowe. Dynaco Mk III ma fixed bias (regulowany potencjometrem 10K dla obu lamp jednocześnie, napięcie wynosi tu około -55V) z rezystorem 11,2R łączacym katody z masą, ułatwiającym regulację, natomiast Heath ma typowy "cathode-bias", czy jak kto woli auto-bias.



Są też układy pośrednie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miku]

brum jest niewielki, ale przy cichych fragmentach irytuje. co ciekawe, brum jest mniejszy w trybie triodowym. kolejna rzecz to rozny poziom brumu na roznych wejsciach RCA. do tego, kiedy bez dzwieku podkrecilem na max glosnosc to przy koncu jest slyszalny szum podobny do tego z radia, ktory wydobywa sie przy szukaniu stacji.



jak moge ustawic bias w angelu???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

miku

step by step

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

No. Miku, tylko ustaw tym KT88 porządny bias, tak z 55-57mA, bo przy zalecanych przez Fikusa 35mA to te lampy mulą niemożebnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

ustaw tym KT88 porządny bias, tak ŻEBY SPOCZYNKOWY PRĄD KATODOWY WYNOSIŁ z 55-57mA,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Łomatko, a po co to czepianie się słówek? I tak wiadomo o co chodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczer]

A gdzie można kupić Yaqina 300B bezpośrednio? Bo to co jest na allegro ma sugerowaną cenę 9kzł, jakaś paranoja w porównaniu np. z £626 na hi-end.on9mart.com



I czemu logo jest napisane greckimi literami bez żadnego sensu??? LOL

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomekL3]

bezpośrednio z HK :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczer]

Tylko tak się zastanawiam, MS-300B jest cały zdalnie sterowany, i z jednej strony to super, ale z drugiej, tam jest trochę elektroniki kontrolnej, która musi być tip top, bo inaczej padnie prędzej czy później, a trudno będzie naprawić samemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomekL3]

ktoś naprawi go , w razie awarii,na miejscu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[L3VY]

Witam,



Dołączam do grona Klubowiczów. Dzisiaj stałem się posiadaczem MA 800. 4xKT88, 2x5963 USA NOS, 2x6N1 chińskie. Taki z pudła gra jak mój Denon tylko scena nie wychodzi za głośniki i ograniczone pasmo w dół i górę. Podzielam czyjeś zdanie - ŚMIERDZI. Z prawego kanału nadaje morsem. Coś czego wcześniej nikt nie napisał, ta lampa ma cudowną diodę, jak się włącza to mruga na czerwono, a potem świeci w kolorze lekkiego błękitu.

Pytanko do tych co już w nim mieniali biżuterię. Czy ecc85 graja lepiej/gorzej niż ecc81? Zakładając że ma się lampkę tego samego producenta z tego samego okresu produkcji o zbliżonych parametrach zużycia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

L3VY, 21 Sty 2009, 17:18



>Witam,

>

>Dołączam do grona Klubowiczów. Dzisiaj stałem się posiadaczem MA 800. 4xKT88, 2x5963 USA NOS, 2x6N1

>chińskie. Taki z pudła gra jak mój Denon tylko scena nie wychodzi za głośniki i ograniczone pasmo w

>dół i górę.



Powinieneś sobie biasy poustawiać.



>Podzielam czyjeś zdanie - ŚMIERDZI. Z prawego kanału nadaje morsem. Coś czego wcześniej

>nikt nie napisał, ta lampa ma cudowną diodę, jak się włącza to mruga na czerwono, a potem świeci w

>kolorze lekkiego błękitu.

>Pytanko do tych co już w nim mieniali biżuterię. Czy ecc85 graja lepiej/gorzej niż ecc81?

>Zakładając

>że ma się lampkę tego samego producenta z tego samego okresu produkcji o zbliżonych parametrach

>zużycia.



ECC85 NIE SĄ ODPOWIEDNIKIEM 6N1. To inna lampa. NIE KOMBINUJ!!! Jak chcesz mieć lepiej, to wymień po prostu te chińskie 6N1 na sowieckie 6N1P lub 6N1P-EW z dawnej produkcji. A najlepiej byłoby powrócić do pierwotnego projektu przerabiając wzmacniacz tak, by mógł pracować na pierwotnie przewidywanych lampach 12AT7/ECC81.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[L3VY]

Na obudowie mam napisane ECC85, a wsadziłem tam 6N1, wiec wywnioskowałem, że to odpowiednik. Dzięki za odpowiedz.



Rammstain z głośników, banan na mordzie i jest klawo.... a będzie tylko lepiej :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mmz]

>ECC85 NIE SĄ ODPOWIEDNIKIEM 6N1.



Zaskoczyłeś mnie tym stwierdzeniem.Wielu sprzedawców na ebayu twierdzi, że lampy te są zamiennikami. Jednak kilka stron o zawartości bardziej merytorycznej potwierdza, że rzeczywiście ecc85 to lampa inna niż 6N1. Niedawno wymieniłem świszczące 6N1 na ecc85 Mullarda. Zmyliły mnie aukcje na ebayu i to, że na obudowie mojego MA widnieje grawer ecc85. A może Chińczycy wstawili złą lampę? Na razie gra nieźle, o klasę wyżej niż na fabrycznych 6N1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

mmz, 21 Sty 2009, 21:54



>>ECC85 NIE SĄ ODPOWIEDNIKIEM 6N1.

>

>Zaskoczyłeś mnie tym stwierdzeniem.Wielu sprzedawców na ebayu twierdzi, że lampy te są >zamiennikami.



Twierdzą, bo chcą sprzedać. Niektórzy posuwają się do twierdzeń, że ECC88 to zamiennik dla 6N1.



>Jednak kilka stron o zawartości bardziej merytorycznej potwierdza, że rzeczywiście ecc85 to lampa

>inna niż 6N1. Niedawno wymieniłem świszczące 6N1 na ecc85 Mullarda. Zmyliły mnie aukcje na ebayu i

>to, że na obudowie mojego MA widnieje grawer ecc85.



A to ciekawe. oryginalny projekt MA XD800 przewidywał lampy 12AT7, i jak dotąd widywałem egzemplarze tylko z takim grawerem, nawet jeżeli obsadzono je lampami 6N1.



>A może Chińczycy wstawili złą lampę? Na razie

>gra nieźle, o klasę wyżej niż na fabrycznych 6N1.



Chińskie 6N1 są do bani. Nic dziwnego że na Mullardach gra lepiej, ECC85 ma identyczny pinout, a i parametry nie odbiegają na tyle aby nie działała wetknieta wprost zamiast 6N1. Ale czy punkty pracy są dla niej właściwe? Tego się nie dowiemy bez pomierzenia.



Kup te sowieckie 6N1P, są tanie jak barszcz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mmz]

>A to ciekawe. oryginalny projekt MA XD800 przewidywał lampy 12AT7, i jak dotąd widywałem egzemplarze

>tylko z takim grawerem, nawet jeżeli obsadzono je lampami 6N1.



Potwierdzam, grawery sugerują lampy: 12AU7, ECC85, KT88.



W jaki sposób można sprawdzić, do jakich lamp w rzeczywistości dostosowany jest wzmacniacz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Pomierzyć punkty pracy lamp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[23031970]

mam pytanie,czy ktoś z Was robił może zasilacz stabilizowany do żarzenia lamp,i czy masz ,macie schemat takiego zasilacza.Technicznie umiem coś takiego zrobic ale nie dysponuję żadnym schematem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

szkoda pary w gwizdek jak to nie DHT

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

A po co? I z czego? Żeby dało się "zrobić" stabilizowane 6,3V trzebaby mieć do dyspozycji przynajmniej z 8 - 8,5V napięcia zmiennego z trafa. Poza tym te wszystkie lampy sporo żrą. Nawet gdyby robić stabilizację tylko dla lamp sterujących to i tak potrzeba ze 3A. kawał stabilizatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[23031970]

w yaqinie mc b 100 odwinąłem po jednym zwoju wtórnym z transformatora zasilającego żarzenie lamp,tak się fajnie składa ,że drut z napięciem wtórnym do żarzenia jest na samym wierzchu-nie trzeba rozbierac transformatora aby odwinąc po jednyn uzwojeniu i tym samym obniżyc napięcie żarzenia z 6.8 volta w moim przypadku yaqina do 6.3v i było by super gdyby nie wachania prądu w sieci i tak za dnia wynosi 230v a w nocy wzrasta do 239v ,co się przekłada na wachania napięcia żarzenia lamp i tak w dzień wynosi ono 6.3v a w nocy rośnie do 6.5v-na moje nieszczęscie lubię słuchac również w nocy.z literatury o naturze lamp wyczytałem ,ze napięcie żarzenia może się zawierac w granicach 6.2v do 6.6v max. ale mój spokój mąci P.Andrzej Zawada,który powiedział,ze wzrost nap.żarzenia o 5 procent skraca żywotnośc lamp o połowę w sytuacji raczej tanich lamp wej.bym śię nie martwił ale szkoda mi lamp sterujących i wyj.bo te już trochę kosztują-za lampy sterujące i wyjściowe trzeba zapłacic 900 zł.-nie w kij dmuchał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[23031970]

mam jeszcze jedno zapytanie czy z akustycznego,audiofilskiego punktu widzenia warto doprowadzic oddzielne ,tj.z dodatkowego transformatora nap. żarzenia osobno do lamp wejściowych i osobno do lamp sterujących i mocy.słyszałem iż przydzwięk można zminimalizowac wstawiając niezależny transformator zasilający nap.żarzenia a nie jak to jest w wiekszości wzm.lampowych ,że jest wspólny transformator dla nap.żarzenia,anodowego i siatki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Ale to jest tylko 3%. Nie ma się czym przejmować.

Razem z lampami mocy żarzenie potrzebuje 9A. Taki stabilizator będzie już duuuupny ;-)

Nie lepiej zasilać wzmacniacz przez autotrafo z podpiętym miernikiem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

23031970, 25 Sty 2009, 00:23



>mam jeszcze jedno zapytanie czy z akustycznego,audiofilskiego punktu widzenia warto doprowadzic

>oddzielne ,tj.z dodatkowego transformatora nap. żarzenia osobno do lamp wejściowych i osobno do lamp

>sterujących i mocy.



MC100B ma osobne uzwojenia żarzenia dla lamp wejściowych, osobne dla lamp sterujących, i osobne dla lamp mocy.



>słyszałem iż przydzwięk można zminimalizowac wstawiając niezależny transformator

>zasilający nap.żarzenia a nie jak to jest w wiekszości wzm.lampowych ,że jest wspólny transformator

>dla nap.żarzenia,anodowego i siatki?



A brumi? Jeżeli tak, to przyczyną niekoniecznie jest żarzenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[23031970]

kolejna sprawa we wzm.yaqin b 100 są doprowadzone do podstawy wzmacniacza aż w czterech punktach przewody doprowadzające masę a powinny się one łączyc,spotykac w jednym punkcie podstawy,masy wzm.-w tym tygodniu się tym zajmę(powiadomię Was o rezultatach) z literatury fachowej wiem że dla zminimalizowania przydzwięku przewody z masą muszą by przylutowane w jednym punkcie masy (obudowy)wzm.
