PCM56 SPDIF NOS DAC


Molibden

Rekomendowane odpowiedzi

wojtekr, 24 Sty 2008, 00:35

>Jak jest wersja oficjalna- skąd wziąć dobrego PCM'a?



Kupić w internecie lub wylutować z jakiegoś zdobytego możliwie tanio odtwarzacza CD.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Molibden,

dzięki, będzie z tymi thd trochę zabawy:).

Wczoraj zrobiłem kanapkę z dwóch AD, ale niestety słychać tylko ślad sygnału i trzaski. W drugim kanale pozostał jeden i gra. ???

pozdro.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Andy777, 25 Sty 2008, 15:17



>w każdym razie nic więcej nie trzeba robić, tylko przykleić jeden na drugim 1:1, tak?



Niektórych nóżek nie podłącza się .

Przeczytaj poprzednie wpisy , w jednym z nich Molibden to opisał

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nóżki 14, 15 drugiego układu nie są podłączone (regulacja THD), poza tym wszystkie zrównoleglone, oprócz może 4 (NC - można pominąć). Ale ich rozłączenie nie jest konieczne, jedynie traci się dokładność regulcji THD - optymalnie jest regulować tylko dla jednej sztuki w poł. równoleglym. Nie powoduje to uszkodzenia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Kolega mistrz senicz kazal przekazac, ze to nie ma prawa dobrze zagrac. Koniec taka jest prawda.

Zachwycacie sie tylko tym starymi padłami, a ja wiem ze to wielkie gowno! Wchodza w gre tylko pcm1702 i pcm1704. Reszta to sam syf.

Ale co wy mozecie o tym wiedziec guchole!

Ale nie chcieliscie sluchac mistrza, teraz jedynie projektant czenis wie co to dobry dzwiek a nie to wazse sranie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

senicz psychiczny człowieku skończ tą schizofrenię i do łóżka. Chłopaki potrafią fajną rzecz stworzyć a ty potrafisz tylko piepszyć - czujesz różnicę?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

hej,



koledzy jest parę aukcji na alledrogo z cedekami SONY CDP-490 z PCM56P, możliwe że w którymś będzie wersja J.

mi się trafił dobry SONY CDP-770 z PCM56P-J za 70zł.



pozdrawiam,

Waldek.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

A mi trafił się Sony CDP-M49, za 60 zł z przesyłką, bez pilota niestety. Ma 2x PCM56P (bez J, ale też na szczęście bez L).

Ale okazało się że z CD jest wszystko OK, nadspodziewanie dobrze wygląda i przyzwoicie gra, więc postanowiłem nie kastrować go z kostek. Niech sobie jeszcze pożyje i pogra u kogoś. :)

Trzeba będzie polować na zepsute CD-ki, bo szkoda psuć działające.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Spis elementów





Rezystory



10ohm 2 szt.

56ohm *

75ohm

240 lub 243ohm 4 szt.

330ohm

390ohm 2 szt.

470ohm (do LED PSU)

750 ohm 3 szt. (lub 4 szt. w przyp CS +5V)

1k**

2k*

2.2k

5.6k

R. konw. I/V 1.5k 2 szt. (DALE, Allen Bradley, Vishay, Caddock itp.) (ok. 1.3-1.7k)

200k 2 szt.

470k 2 szt.

100k-1M 2 szt.



Potencjometr montarzowy 100k 2 szt.





Kondensatory



15nF foliowy (MKP)

47-100nF 2 szt. foliowy (MKP)

100-470 nF 2szt. foliowy (MKP)

470nF foliowy (MKP)

10uF/6.3V OSCON lub Elna Cerafine 25V 3-4 szt.

4.7-10uF/25V 5-4 szt.

47uF/25V 4 szt.

100uF/25V

330-470uF/25V 4 szt.

2200-2700uF/16-25V 2 szt.





Półprzewodniki



Diody prostownicze 1A min. 30-40V Shottky

np. 1N5818 8szt.

1N4148 itp. 8szt.

LM317 3 szt.

LM337

LED 2 szt.

BC547-9B/C

CS8414, CS8412 lub STA120D

PCM56P 2 szt.

TL431 *





Inne



transformator 230V AC / 9+9V AC 6-10W

gniazda Cinch 3 szt.

dystans M3, wkręty, nakrętki, podkładki 4 szt.

srebrzanka,



* dodatkowa stablizacja (opcja dla TL31)

** 2k w przyp. CSa (5V)







UWAGA!!!



WAŻNA INFORMACJA DLA OSÓB WYKONUJĄCYCH PCB SAMODZIELNIE!!!



WYMIARY PŁYTKI TO 98 mm x 74mm



Najnowsza wersja płytki na rysunku - posiadam też w 2x wyższej rodzielczości.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

moj wyglada tak :



szkoda ze nie mam czasu ani chwilowo checi zeby go uruchomic i porownac z YAC'em 514F

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

molibden dzieki za plyteczke (schemat) Jak widac wszystko juz czeka.

Co do braku checi to moze to zdjecie cos wytlumaczy :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

No pięknie! Poważna konstrukcja.

A co to za białe podstawki (gniazda) na Twojej płytce i skąd? Z tego co widzę to do zasilania?



Przy okazji dodam ze otwory na masie analogowej między pinem 1 a 16 DACów są do podłączenia kondensatorwó - doszedłem do wniosku ze może nie dawać kondensatorów między +V a -V bezpośrednio tylko między +V i GND oraz -V i GND. Między szyny +5Va i -5Va można dać 220nF w zasialczu. Napięcie zasilania +Va i -Va nie może być niższe niż 5V (ze wzgl. na wzrost THD) i warto skorygować je rezystorem przy stabilizatorze na powiedzmy 5.1V czy 5.2V.



Pole lutownicze na PCB koło pinu 17/18 odbiornika spdif służy do podłączenia diody LED i rezystora ograniczającego jej prąd. Podobny rezytor i LED od sygnalizacji zasilania montuje się przy dolnej krawędzi płytki, na środku, przy linii rozdzielajcej część DAC i PSU (sąsiedztwo miejsca na opamp w SO8).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Informuję, że odebrałem płytki z zakładu i rozesłałem je listem poleconym w kopertach powietrznych do wszystkich osób które zapłaciły - na adres jaki otrzymałem na PW. Jeśli ktoś nie podał innego adresu, wysyłałem na ten z rachunku. Kto nie dostanie w ciągu, powiedzmy, tygodnia przesyłki, proszę o informację przez PW. Dwie osoby które nie zapłaciły proszone są również o kontakt kiedy się pojawią na forum, płytki czekają.



Płytki są pokryte topnikiem (kalafonią w roztworze) ułatwiającym lutowanie i zabezpieczającym miedź przed utlenianiem. Jeżeli ktoś zechce pocynować najpierw całą płytkę to proponuję użyć mniejszej lutownicy o mocy około 25W.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

to konektory 3 pin. skladaja sie z 2 czesci meskiej i zenskiej na kabel. po drobnej modyfukacji mozna zastosowac jako podstawki pod kondensatory :D

przeciez na mojej plytce nie ma ani jednego elektrolitu. Dlatego wlasnie nie uruchamiam. potrzeba na to kilkadziesiat godzin zanim sie dogra odpowiednie zestawienie kondkow

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Można podłączyć odbiornik TORX, trzeba usunąć wtedy rezystor 75 ohm, zasilić napięciem +5V odpowiednio odsprzęganym (kondensator 100nF + elektrolit-tantal oscon itp 4.7-10uF + ew. koralik na zasilaniu).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dla przypomnienia aktualne rozmieszczenie elementów.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie, TL431 był przewidziany jeszcze w wersji DACa bez częsci z zasilaczem na 4 napięcia. Jednak dodatkowo można wstępnie stabilizować na LM317 np. +5V dla TL431, albo, wypinając jeden z rezystorów 10ohm, osobno +3,3V dla cz. analogowej i cyfrowej odbiornika z LM337 i LM431 (dodatkowy stabilizator), z tym ze wtedy podająć wyższe, neistabilizowane napięcie trzeba dobrać rezystor przed TL na około 150-180ohm i odpowiednią moc (min. 0.5W).

Czyli mamy możliwość dodatkowej stabilizacji, albo podwójnej, albo rozdzielonej dla odbiornika (2x3,3V lub 2x5V dla CSa).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

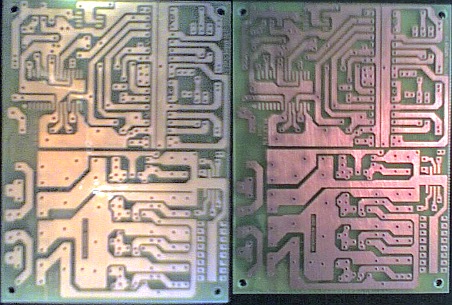

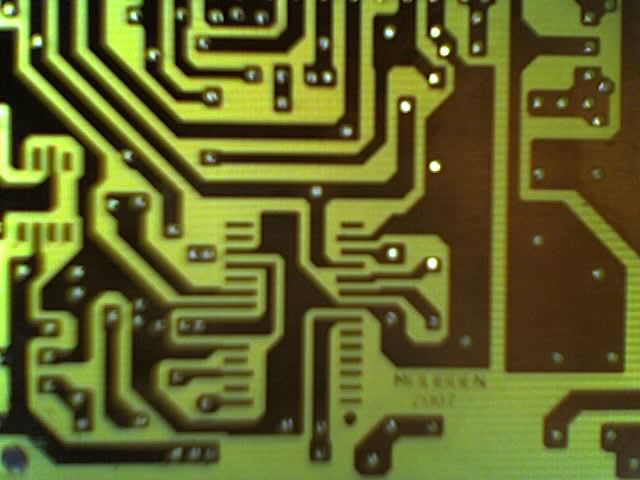

Fotki PCB (wyszły jak wyszły, bo płytki bardzo ładne).
