PCM56 SPDIF NOS DAC

[Rambo]

marosik - o ja pierdziu .... patrzę na zdjęcia układu daka i widzę profesjonalne podejście do sprawy. jeszcze trochę i będziemy mieli następnego Petera. Chapeau bas!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Wstaw w jednym kanale rezystor 0.5k i szeregowo z nim potencjometr 1k, potem dobierz najbliższą stałą wartość (nie większą od zmierzonej), podobnie w drugim, tak aż zniekształcenia wyraźnie spadną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

rambo profesjonalna prowizorka :)

molibden dzieki za rady. to teraz znalezc potencjometr 1k i 2rezystory 1k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Może być inny, przecież można połączyć np. równolegle 2k i 4,7k czy inną kombinację, a potem tylko pomiar.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

zanim zabiore sie za zmniejszanie THD stwierdzilem ze pobawie sie kondkami jakie mam pod reka. W zasilaczu zaczalem grzebac na wyjsciu i tuz za mostkami. Stwierdzam ze najbardziej mi pasuja Fc. Chyba nawet bardziej niz Blacki. Pojemnosci jakie mam to 470uF. Sprawdzalem 470/25V Fk Black G. oraz 1000uF/25V Fc, 470uF/25V Fc. Jakie wrazenia. Wiecej detali jest z Fc niz z Blackami. Lokalizacja basu bardzo dobra. Nareszcie na 10 utworze Piratow z Karaibow slysze gdzie sa kotly a nie tylko niskie czestotliwosci jakie sie z nich wydobywaja. Srednica nareszcie wyszla na jaw. Przy pozostalych kondkach wydaje sie byc lekko cofnieta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

pomierzylem swoje Thd i wyszlo ze jeden kanal potrzebuje 920R (mierzone na wyjsciu 700) a drugi 960R (720) rezystory. mialem zalozone 1k wiec nie wiem czemu tak kiepsko wczesniej wypadly pomiary.

w tej chwili mam zostawione potencjometry na wyjsciu. ciekawe jak graja :) jeszcze nie mialem okazji posluchac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

zastanawiam sie tylko czy to ma sens. nie robilem pomiarow przy obciazeniu 10k jakie mam u siebie w zestawie... mam PVC okolo 10k co daje do masy zawsze okolo 10kR. w takich warunkach chyba powinno sie dobierac rezystory a nie przy obciazeniu rezystancja karty muzycznej w kompie >?

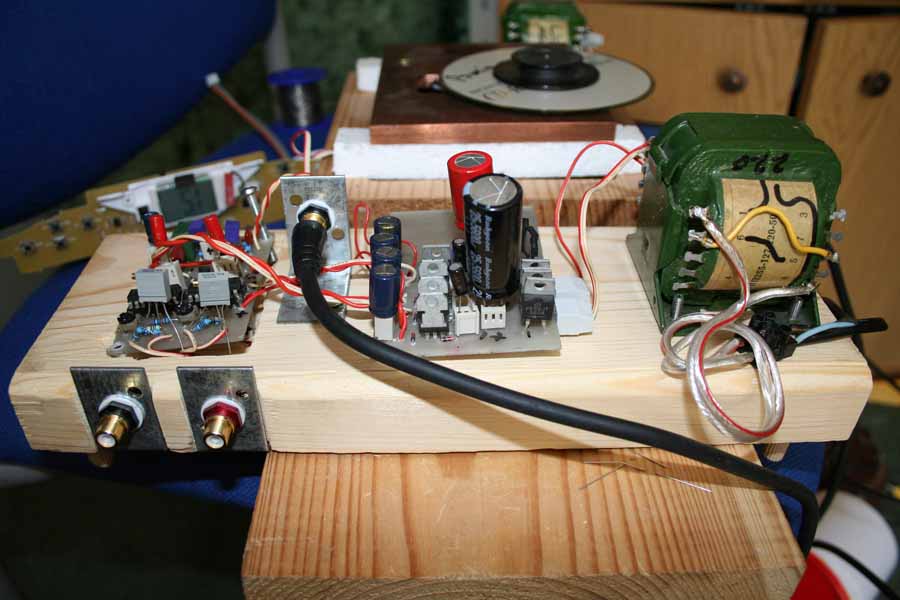

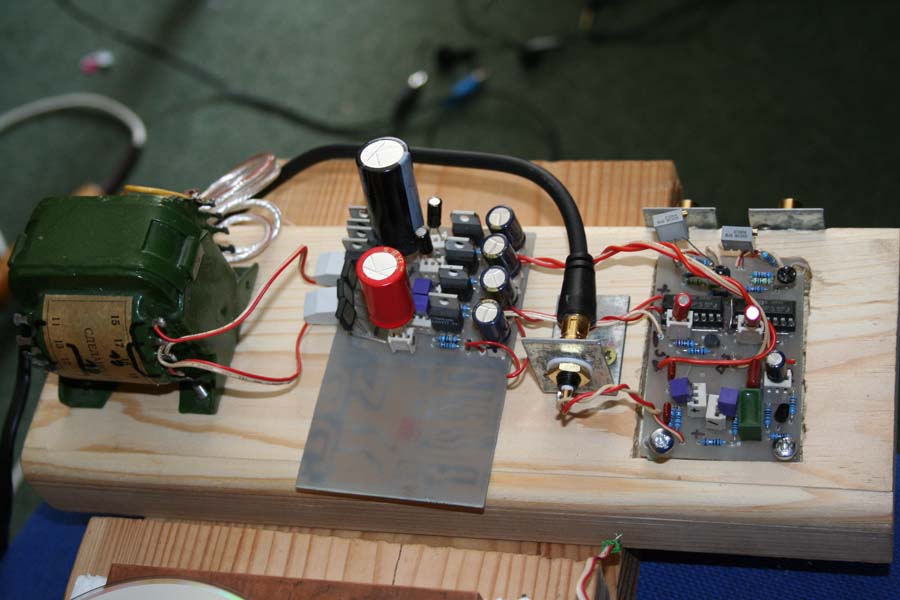

zdjecia mojego daca.. pierwsze front pozostale od strony kuchni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

symapatyczne to DIY. widzę jednak, że przy daku podpasowały BG-N.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Po przekroczeniu pewnej wartości R konwersji THD rośnie lawinowo o 1 rząd i więcej.

Możesz dać 910ohm albo nawet 820ohm w obu kanałach, poziom sygnału nie będzie przez to wiele niższy a na pewno zniekształecnia nie wzrosną nawet gdy impedancja obciążenia będzie dużo większa niż 10k. Możesz też optymalizować THD na małych poziomach, co chyba jest ważniejsze niż na dużych (po wyregulowaniu na -60dB nie zmienia się już tak bardzo na 0dBfs).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

molibden mam pytanie jak podlaczyc jakikolwiek filtr do odbiornika STA? walcze z tym od dluzszego czasu i doszedlem tylko do tego ze : BIT CLOCK DO 11 nogi sta; serial data do 26; gdzie dostarczyc zegar z filtra cyfrowego i jak skonfigurowac STA/CS?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

MCK - pin 19 odbiornika do wejścia XTI filtra.

Dla większości filtrów cyfrowych konfiguracja jak na schemacie: M1, M3 - GND, M0, M2 do +V.

W przypadku filtra SAA7220 tryb pracy odbiornika ustalić na M1 = H; M0, M2 i M3 = L.

Reszta bez zmian (wg aplikacji odbiornika).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

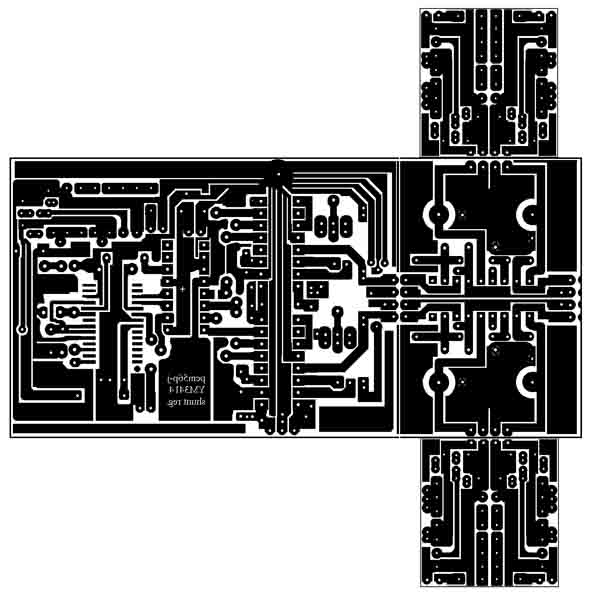

tworze takie cos. niestety filtr do gory nogami mi wyjdzie ale nie chce mi sie juz tego poprawiac. wszystko na piechote...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

A co to za filtr będzie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

ten o ktorym pisalem.. sorki ze dopiero teraz pisze ale nie mam netu. wlasnie siedze na dworcu pks w kielcowie :) cos mi zone alarm figluje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

czyli YM3414 do tego albo CS8412 albo STA120. stabilizatory shunty wg TNT

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) bo zajmuja malo miejsca i wygladaja na dobre...



co do 'naszego' daca to wzorujac sie na konstruktorach Yamahy zalozylem kondensatory filtrujace zasilanie o pojemnosci 3.9nF (jakies AUDIO) dla cyfry. dzwiek odzyskal powietrze i nie jest juz tak stlumiony jak byl wczesniej. przypomne ze mialem 1uF BGN. perkusja jest metaliczna. doszla szybkosc i precyzja. w 2 miejscu obok daca mam 330nF (mkp10).

jak widac na zdjeciu wyzej mysle o zrobieniu 1 pkt masy i do niego ze wszystkim ciagne. ciekawe jak bedzie toto grac. filtr bedzie na podstawce i bez problemu bedzie mozna zalozyc tranzystor na wzor tego ktory jest w poprzedniej wersji (twojej). Jako bufory ma zalozone NJM2068S w konfiguracji Yamaha cdx810 (2 w torze audio). jest tez mozliwosc odciecia plytki bufora lub uzycie 1 bufora w torze audio w zaleznosci od brzmienia.

te po bokach to symetryczne shunty. calosc ma wyiar 12cm x 6cm plus shunty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

juz wiem o co chodzi z pojemnosciami kondkow. jak mam buforek to wtedy gra lepiej z malymi pojemnosciami. jak buforek odlacze to musze dolozyc pojemnosci bo bas mi ucina... :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

A próbowałeś aktywnej konwersji na jakiś _dobrych_ opampach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[morris]

Jak dasz takie shunt regulatory to koniecznie z prestabilizacją na LM317- bo PSRR takiego regulatora jest równe PSRR=20log)Zout/Zszer, gdzie Zout to impedancja wyjściowa regulatora,a Zszer to impedancja elementu szeregowego przed regulatorem na którym odkłada się spadek napięcia,w przypadku regulatora z linku jest to R2. Aby zwiększyć tłumienie lepiej zastopsować źródło prądowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

no pieknie. wymienilem stabilizator w shigarakim dodalem 4 SMD (w nosie) staby na nogach cyfry PCM oraz STA i efekt jest taki ze juz mi sie nie chce robic zadnych filtrow.

innymi slowy jakie zrodlo cyfrowe tak zagra ten NOS DAC. JAK DLA MNIE w tej chwili jest BOMBA :)

jak sie okazuje sybilanty w KATIE MELUA'ie wynikaja z akustyki pomieszczenia w ktorym nagrala plytki... teraz to slysze :) tak samo jak instrumenty na scenie ich ulozenie zwiezly bas itp.

ogloby byc odrobine wiecej powietrza na scenie ale to wina cyfry. nadal mecze shigarakiego...

PCM czeka na lepsze czasy bo w tej chwili nie ma co w nim poprawiac :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

molibden z ciekawosci zapytam czy probowales w tym dacu zamiast jednego kondka na nogach 1i16 2 kondkow tzn po jednym na noge daca i do masy?

wlasnie tak zrobilem czyli zastapilem 4.7uF BGN

dalem 2x1uF BGN i jestem pod wrazeniem :) IN PLUS oczywiscie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Tzn. chodzi o coś takiego jak tutaj na nowszym schemacie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PCB jest przystosowana do takiego połączenia zamiast pierwotnie jednego kondensatora między +V i +V. Takie rozwiązanie bym tu właśnie polecał.

Czy może chodzi też o to by dać po 2 kondensatory 1uF równolegle między każdą końcówkę zasilania a masę? (1 i 16 w cz. analogowej przetwornika)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

tak jak na schemacie. roznica jest znaczna w porownaniu do tego co na 1 stronie watku :)

scena poukladana glebsza bas nizej schodzacy.

przez tego daca uczyc sie nie moge do egzamu :( tak dobrze gra ze nie mozna siedziec obojetnie i po prostu sluchac muzyki :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

i jeszcze jedno w miejscu podlaczenia masy analogowej zrobilem zworke z maca cyfrowa po przeczytaniu jakiegos starego watku na temat chyba ad1860

u mnie te kondki sa po 1uF. taka wartosc jest polecana przez producenta DACA i wydaje sie byc wystarczajaca. ciekaw jestem jak by zagralo z BGNX 0,47 uF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Na druku zostawiłem możliwość rozdzielenia mas. Przy połączeniu ich razem w tak małym układzie nie powinno być żadnych negatywnych konsekwencji i dla przetworników tak może być lepiej, chociaż wzorowałem się na rozwiązaniu fabrycznym z odtwarzacza CD.



Możliwe że tam nieźle sprawdziłyby się też małe tantale 0,47 albo 1uF, nawet takie SMD od spodu płytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

dzis dostalem w prezencie schemat do modelu yamaszki z ktorej wyciagnalem dace. nie moglem sie powstrzymac zeby wykorzystac zasilanie z oryginalu. jak widac zasilanie to shunt regulator. w stosunku do lm317/337 jest wiecej basu dzwiek naturalniejszy glebsza scena. mnie sie podoba. plyteczka wyszla 3x3cm. ponizej schemat. jesli jest ktos zainteresowany plyteczka to moge zamiescic obraz lub przeslac na maila.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Ładny układ, ale to jest stabilizator szeregowy ze złożoną parą tranzytorów (compuond). Co nie zmienia tego, że do pewnych obciążeń (statycznych) jest to bardzo dobry układ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Robc jest tu więc w kolektorze a nie w emiterze jak w klasycznym wtórniku.



Do DACa na wyjściu myślę, że dobry też będzie układ wzm. napięciowego Ł. fikusa FETisizator:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i układ Dietmara

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

racja pomylilem nazwe... w tym cd shunty sa zastosowane dla czesci analogu LPF...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Zna ktos może dobre źródełko PCM56 ? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Allegro - odtwarzacze CD, szczególnie Sony, np. CDP-490/590. Te modele często się pojawiają i są tanie. Moga być uszkodzone i mają po dwa takie układy do wylutowania :-)
