PCM56 SPDIF NOS DAC

Molibden

Przez Molibden ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    a oto ktory tranzystor jest ktory... wymienione tez zamienniki :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    a tu cos o czym pisalem na poczatku strony. ciekaw jestem jak brzmi ym3414

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

    .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

    Powoli składam DACa Molibdena.Jeśli będzie dobrze grać trzeba będzie pomyśleć nad drobnymi poprawkami

    na płytce drukowanej :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

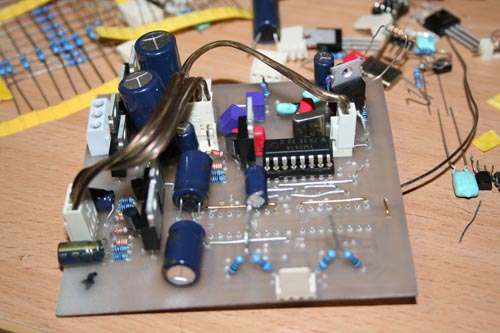

    tak wyglada plytka z filtrem. jeszcze nie chce grac ale juz mozna sie pochwalic. niestety zasilanie ze strony TNT nie chcialo mi dzialac i musialem sprawdzone zrobic na pajaku zamiast tak jak obok niego na plytce :(

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-10216-100006662 1220130427_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    wlasnie przegladam note PCM'ow. Widze ze wytrzymuja nawet 12V. Czy ktos probowal jak graja z takim napieciem?

    Ps. Sprzedaje plytke wzorowana na ukladzie molibdena jak ktos zainteresowany. Zmienila mi sie koncepcja...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    • Autor
    Opublikowano

    Kiedy nie korzysta się z wewnętrznego opampa (polecane rozwiązanie) to podwyższanie napięcia sekcji analogowej DACa powyżej standardowego 5-5.25V nie jest chyba celowe, chociaż nie sprawdzałem.

    Wewnętrzne napięcie odniesienia niezwiększa się przez to.

    Napięcia zasilania dla logiki pozostają bez zmian.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

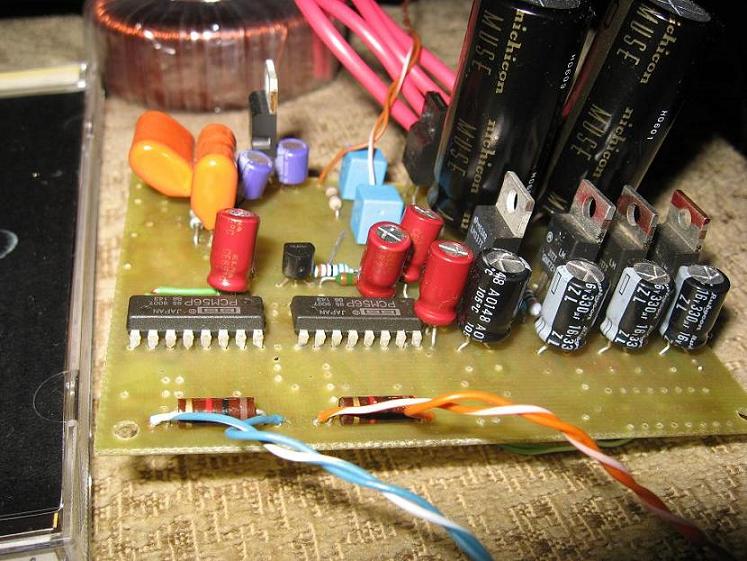

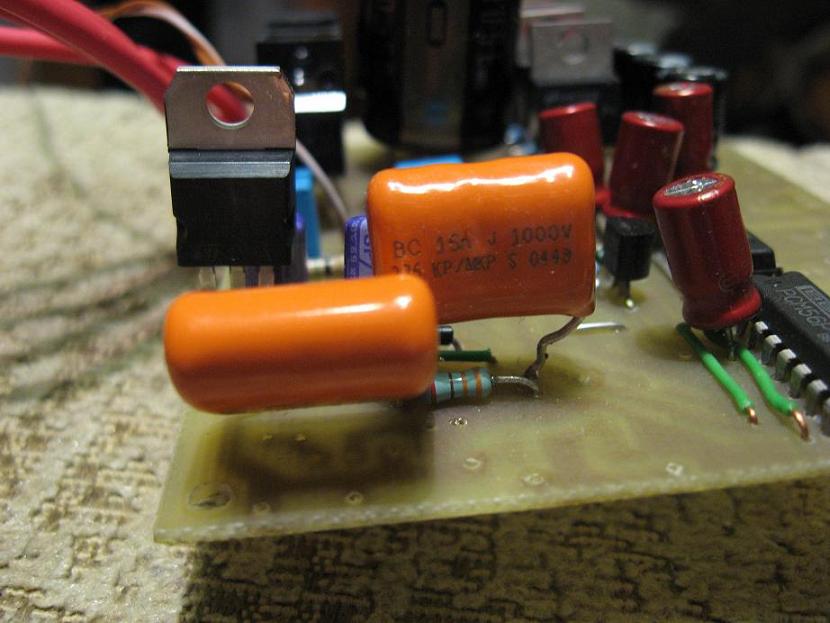

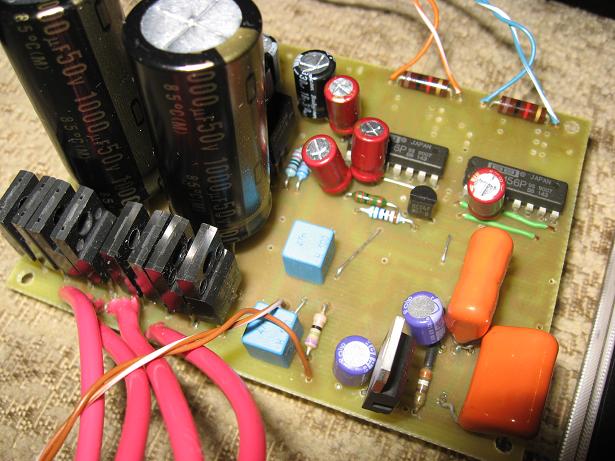

    Poskładałem jakiś czas temu.Bardzo ważna jest jakość elementów przy STA120.Na razie stabilizację dla STA120 zrobiłem na LD1117V33.Puki co wspólną dla Vd i Va (trochę mało miejsca na płyteczce :).

    Co do brzmienia to jest dobrze.Brakuje mi dociążenia dźwięków, wypełnienia barw i energii w przekazie.

    Ale tak to jest zawsze na początku bawienia się z nowym układem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-426-100005809 1220901760_thumb.jpg

    post-426-100005810 1220901760_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

    Na końcu źródełko sygnału cyfrowego :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-426-100005807 1220902094_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    • Autor
    Opublikowano

    >Leszek,



    dwie sprawy wg mnie istotne (marosik już wspominał nieco o tym), może to pozwoli Tobie uzyskać dalszą poprawę:

    - kondensatory przy DACach na +/-VA łączysz do masy (teraz masz po jednym między pinem 1 a 16) - proponuję dać je tradycyjnie, po jednym na końcówkę, nawet pod tą m,odyfikację dodałem na PCB punkt na masie analogowej pod przetwornikami,

    - aktywna konwersja I/V która daje silniejszy sygnał, większą dynamikę i mniejsza impedancję na wyjściu. Przy konwersji na opampie można dać ten rezytor I/U w nfb 3k albo i więcej jeśli napięcie ma byc wyższe, przy pasywnej jego wartość musi być mocno ograniczona poniżej pewnej wartości ze wzgl. na obcinanie przebiegu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

    Hmm , wydawalo mi się że łączyłem tak że każdy elektrolit jest podłączony do masy.Tyle tylko ze na próbę zostawiłem jeden koplet kondensatorków dla obu scalaczków.Ale jesze sprawdzę w domu.Docelowo i tak ma byc tak ze każda noga zasilająca ma mieć swój kondensator.Chciałbym też przy kazdej nodze postawić mały stabilizator 5V.Są takie małe fajne LM2931A tylko że dla dodatniego napiecia.Nie wiem tylko jaki byłby jego odpowiednik w gałęzi ujemnej :(.

    Co do wyjscia to zobaczę ile uda mi się wydusić na pasywnej konwersji.Zawsze można spróbować podstawic jakigo opampa lub tranzystorki :).

    Jak dojdzie do mnie komplecik nowych czesci bedę tego DACa męczył dalej.:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

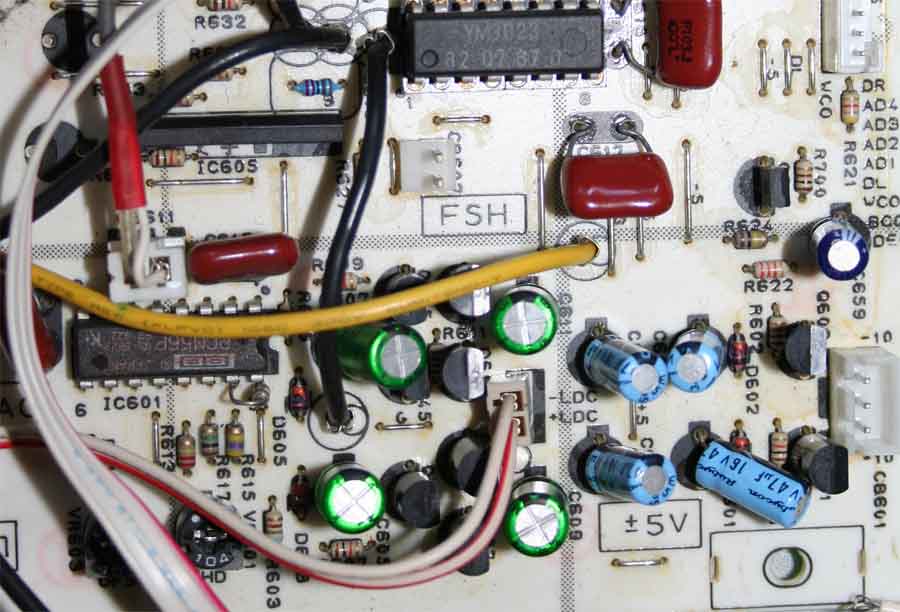

    ostatnio nabylem taki oto wynalazek. Jesli ktos zgadnie z jakiego to klocka pochodzi to gratulacje znajomosci sprzetow Yamahy :D

    Z tego to powodu sprzedaje plytke mojej produkcji NOS'a jak w watku rozne kostki .... Wszystkie masy prowadzone do 1 pkt oddzielne zasilacze dla kazdego scalaka wzorowane na Yamaszce cdx810.

    A oto zdjecia :)

    Ps. Zwroccie uwage na zasilacze dla PCM'ow. To wszsytko co jest na prawo od PCM to zasilacz. Z zielonymi kondkami dla analogu(kazdy PCM ma swoj). Niebieskie dla cyfry (jeden na cyfre).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-10216-100005725 1221032378_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    waldez Współtwórca

    waldez

    Opublikowano
    Opublikowano

    marosik, 10 Wrz 2008, 09:39

    >... Wszystkie masy prowadzone do 1 pkt oddzielne zasilacze dla kazdego scalaka wzorowane na Yamaszce >cdx810 ...



    Witam, daj jeszcze fotki od spodu.



    pozdr.

    Waldek.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

    marosik a może tak iść na całość i wypróbować taki zasilacz symetryczny dla PCM-ów ?:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Swego czasu była akcja "płytka drukowana" do tego projektu naszego boda_z

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    leszek myslalem o tym zasilaczu ale op mi sie nie podoba. Wole takie rozwiazanie :

    Cos podobnego jest na zdjeciu z zielonymi Nichiconami.

    Prestabilizacja szeregowa na 2 diodach i tranie. Wlasciwa stabilizacja na 5tranach.

    Dodam ze ta plytka jest z modelu CDX1110 :D

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

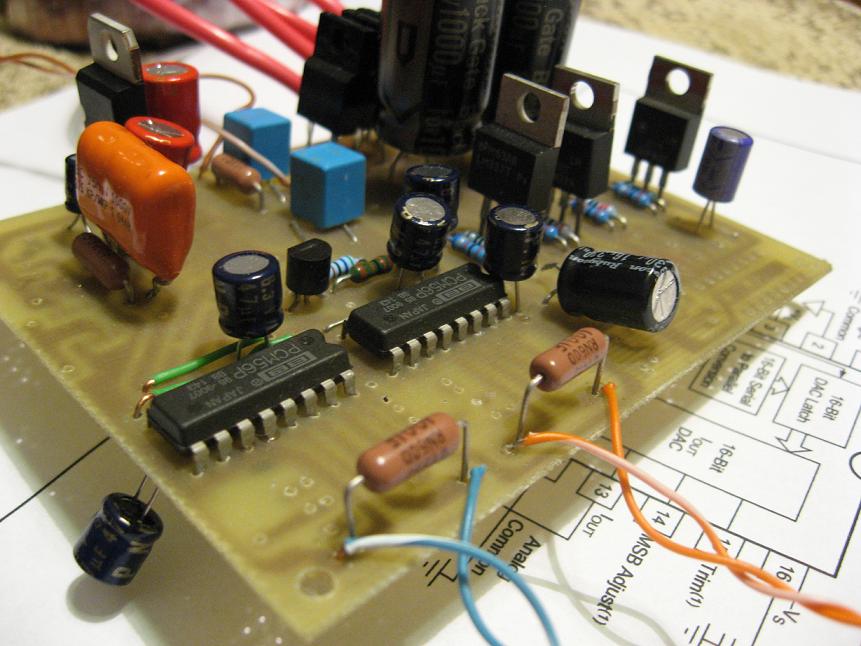

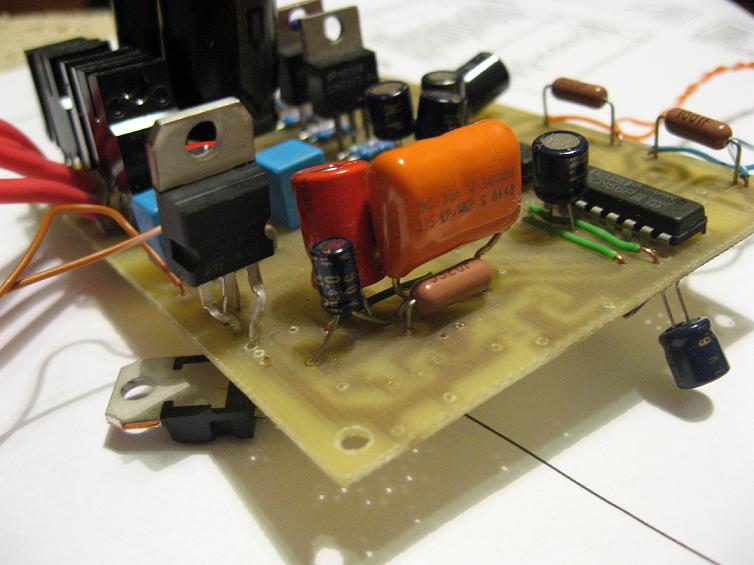

    Pobawiłem się układem wstawiając nowe elementy.Bardzo miło się teraz tego słucha.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-426-100005326 1221677926_thumb.jpg

    post-426-100005327 1221677926_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

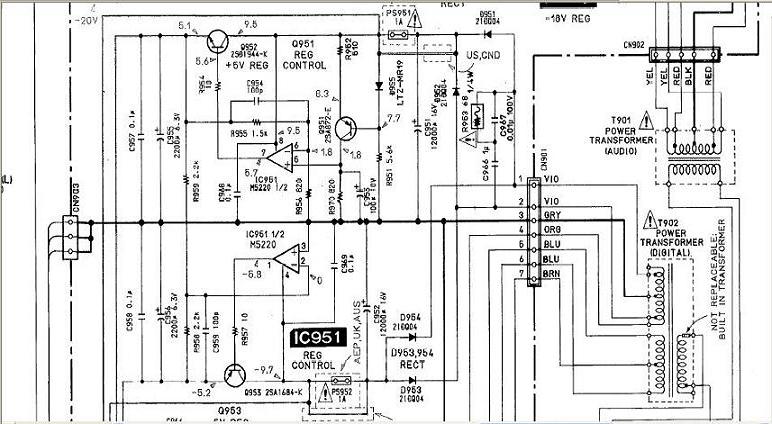

    Zastanawiając się nad bardziej rozbudowanymi zasilaczami zamieszczam parę rozwiązań z wysokich modeli Sony w celu inspiracji :)

    CDPX777ES

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-426-100005323 1221679931_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

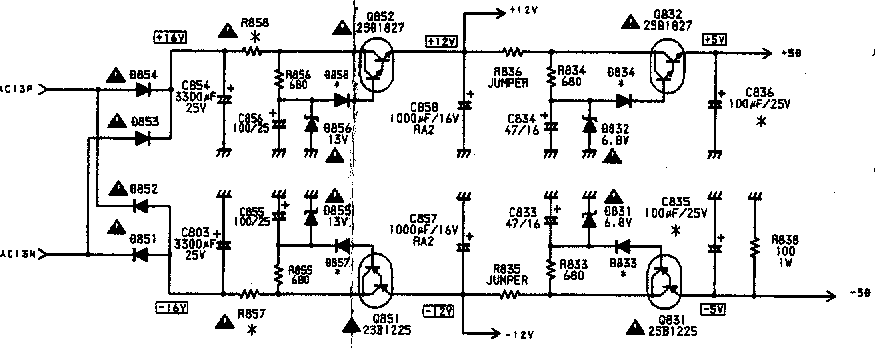

    PSU 5V XA555ES

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

    PSU XA50se

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

    PSU XA50se

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dst89 Poszukiwacz

    dst89

    Opublikowano
    Opublikowano

    To jeszcze ja zamieszcze 2 schematy

    Pierwszy to zasilacz analogu z Marantz CD17 (układ bez sprzężenia zwrotnego)

    Drugi z Onkyo DX6850 tym razem prosty układ ze sprzężeniem zwrotnym.

    Oba CD dość wysokiej klasy... i tu nasuwa się pytanie czy sprzężenie zwrotne w zasilaczu jest konieczne? Tak się zastanawiam czy wzmacniacz błędu jest wstanie wystarczająco szybko wysterować tranzystor szeregowy aby skompensować spadek/wzrost napięcia na wyjściu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-19192-100005242 1221771278_thumb.gif

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    josef Kompan

    josef

    Opublikowano
    Opublikowano

    dst89, 18 Wrz 2008, 22:54



    >Oba CD dość wysokiej klasy... i tu nasuwa się pytanie czy sprzężenie zwrotne w zasilaczu jest

    >konieczne? Tak się zastanawiam czy wzmacniacz błędu jest wstanie wystarczająco szybko wysterować

    >tranzystor szeregowy aby skompensować spadek/wzrost napięcia na wyjściu.



    założmy, że zasilacz jest jedynie do części analogowej

    jeśli pobór prądu przez nią jest w miarę stały (najlepiej klasa A single-ended - ale zazwyczaj jak jest klasa A to raczej push-pull) a wydajność samego zasilacza i spadek napięcia na tranzystorze nie jest duży to pewnie nie - audio to nie sprzęt pomiarowy - niewielie wahania będą nie do usłyszenia a obstawiam, że układ odwdzięczy się lepszą barwą niż układ z dużym feedbackiem (to takie własne przemyślenia na podstawie odsłuchu i analizy różnych klocków - zazwyczaj duże sprzężenie powoduje odchudzenie dźwięku i przybranie zimnej sterylności, być może zyska trochę dynamika ale to też zależy od rezerwuaru pojemności za tranem w zasilaczu)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    • Autor
    Opublikowano

    Na razie nie próbowałem układu na FETach.



    Zasilacz ze sprzężeniem zwortnym na wzmacniaczu operacyjnym to w zasadzie bufor w którym tranzystor zwiększa jego wydajność prądową, ew. układ o niskim wzmocnieniu napięciowym (dzielnik rezystorowy na wejściu -), który umożliwia wygodne odejmowanie napięć i przesuwanie poziomów. Przy zastosowaniu popularnych i tanich opampów pasmo i szybkość działania będą lepsze od scalonych stabilizatorów bo gdzieś do kilkuset kHz lub więcej układ powinien mieć niską impedancję wyjściową. Taki stabilizator scalony ma płaską ch-kę impedancji do powiedzmy 10kHz, a TL431 do 100kHz. Zwarcie układu kondensatorem na wyjściu zabezpiecza go przed oscylacjami a szybkość tłumienia impuslów będzie zależeć też od ich wielkości i prędkości narastania w samym opampie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Leszek B Entuzjasta

    Leszek B

    Opublikowano
    Opublikowano

    Robiłem doświadczenia ze wstępnym stabilizatorem na 5V dla stabilizatorów 3,3V (LD1117V33).

    Porównywałem na podstawie odsłuchów zwykłego 7805(ON) , LM2931 i LM317.

    LM2931 - dźwięk szczegółowy i przestrzenny ale brakuje barw i emocji,zbyt lekki.

    7805 -dźwięk bardzo gęsty, dociążony ale odfiltrowany ze szczegółów, czasami było słychać zapiaszczenie.

    LM317 w tym miejscu spisuje się jak na razie najlepiej.Jest i szczegół i wypełnienie w dźwiękach.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.


    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
