PCM56 SPDIF NOS DAC

Molibden

Przez Molibden ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    • 2 tygodnie później...
    djrobo(queen) Współtwórca

    djrobo(queen)

    Opublikowano
    Opublikowano

    witam

    czy jeszcze mozna dostac plytke? gdzie mozna dostac konwerter spdif? nigdzie nie mają... te PCM56P ze sklepu internetowego aprovi daja rade?

    pozdro

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    temat w sumie nie ten ale tak sie zastanawiam jak by wyszedl ten dac z 8x oversamplingiem ? moze ktos chetny do zaprojektowania ladnej plyteczki? mam scalak YM3414 i stad moje przemyslenia :D

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    • Autor
    Opublikowano

    A masz do niego datasheet lub schamat połączeń?

    Oversampling warto robić na całkowicie najlepszych filtrach, np. PD100 Pioneera czy DF1704, SM5813, CXD1244. Z filtrów Yamahy dobrze wygląda np. YM3433, ale ten też może być odpowiedni.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    3414 to odpowiednik 3434 :)

    musze sie zakrecic za jakims lepszym filtrem. ciekaw jestem jak zagra. slyszalem w oryginale czyli cdx810 z 3414 i nie moge zapomniec ciepla i detali :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    • Autor
    Opublikowano

    To w takim razie ten YM3413 może być dobry. Upsampling z AD1896 może być jeszcze lepszy, to są zabójcze układy pod względem parametrów i jeśli masz to bym AD zastosował.



    A teraz z innej beczki, czy ktoś porównywał DACa z jednym i z dwoma przetwornikami na kanał oraz z układami z różnych selekcji (J, K)?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    nikt nic nie pisze co oznacza ze nie ma co liczyc na porownania J z wersja K

    sam bym chcial miec K. Nie potrafie ustawic nawet potencjometru od znieksztalcen mimo to jestem niesamowicie zadowolony z efektu :)

    jak uruchomie aparat (musze odzyskac pare zdjec zanim zaczne nowe pstrykac) zamieszcze mojego daca :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    molibden zainstalowalem sound forge jak pisales. podpialem daca do karty i teraz pojawia sie pytanie co mam wyregulowac? Za pomoca potencjometru moge jedynie odrobine wzmocnic sygnal 1kHz przy czym pozostala czesc pasma pozostaje taka sama. Co powinienem zaobserwowac krecac potencjometrem i skad wiem ze juz jest ok. Czym moge pomierzyc thd? zeby wyswietlilo jakis wynik?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    i jeszcze zdjecie -60dB 1kHz

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    a oto cdx590 i szumy ktorych nie potrafie sie pozbyc :(

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    • Autor
    Opublikowano

    A te szumy są słyszalne?

    Możliwe ze wcześniej coś źle podałem, THD reguluje się dla największego sygnału, kalibrując MSB.

    Ustawiam to jednak na SpectraLAB, tam jest najwygodniej, ma pomiar THD i poziomu sygnału na wejściu karty, poza tym wyświetla linię ciągłą a nie słupki i ma uśrednianie, więc ten pomiar tak nie skacze. Zwykle reguluję tak żeby poziom 2. harmonicznej był zerowy (lub suma THD najmniejsza). Najpierw możesz dobrać na 0dB rezystor konwersji żeby pozim sygnału był jak największy ale bez generowania zniekształceń, potem dostroić MSB na minimum THD na pełnej skali 0dBfs.

    Na poziomie -60dB oceniam tylko i porównuję różne DACe pod względem THD i wybieram te które mają najmniejsze na tym zakresie, tam się nie da nic wyregulować, jakość zależy od egzemplarza układu i selekcji.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    mam i spectra lab. teraz tylko pytanie jak to wlaczyc krok po kroku bo nic nie moge tam uruchomic. Nie wiem gdzie sie wybiera wejscie i jak ustawic zeby pokazywal cokolwiek?



    co do poprzedniego programu to potencjometrem zmienia sie tylko wysokosc piku -60dB czyli wzmacnia sie ten pik... to co na zdjeciach to potencjometr max skrecony i pik maxymalnie wysoki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    zalapalem o co chodzi. krecac potencjometrem znikaja piki w okolicach 3kHz itd. teraz wyglada to tak:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

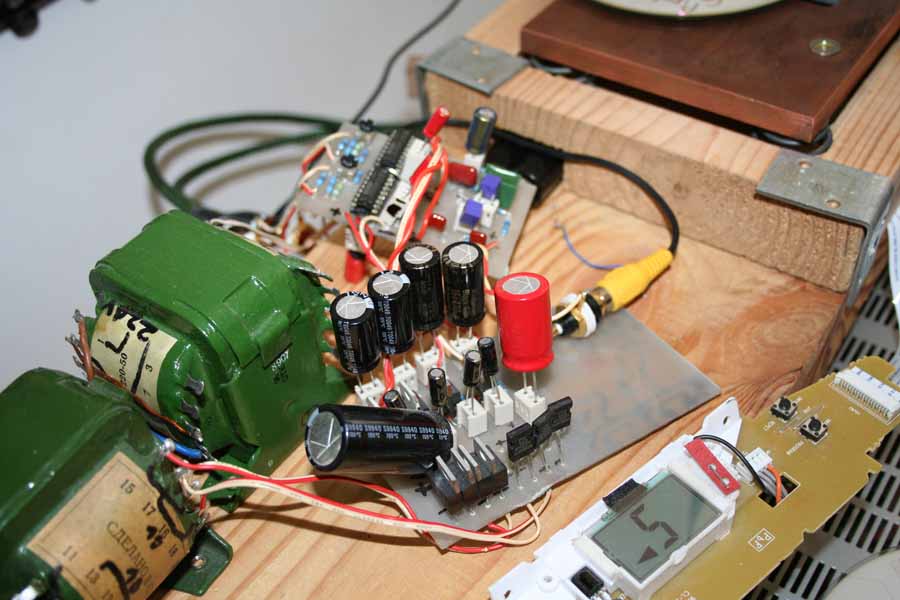

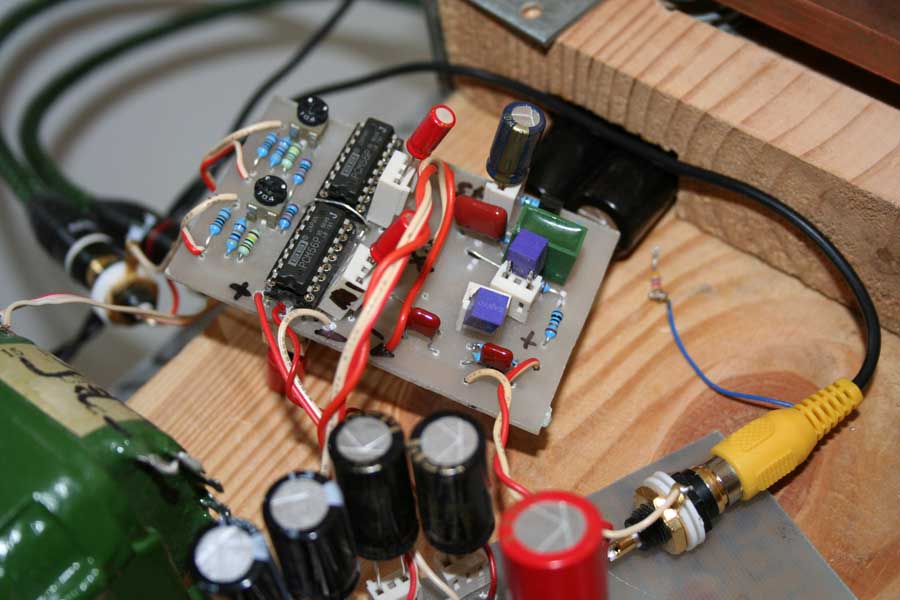

    i jakies zdjecia...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-10216-100001609 1213114009_thumb.jpg

    post-10216-100001610 1213114009_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    • Autor
    Opublikowano

    O właśnie, ten las pików trzeba wyciąć, najlepiej obserwować 2. harmoniczną i 3. Niestety znikają gł. parzyste a nieparzyste nie bardzo, taki urok półprzewodników.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    • Autor
    Opublikowano

    W menu Mode ustawiasz Real Time, w menu View wybierasz Spectrum, w Utilities Peak Amplitude i Total Harmonic Distortion a następnie wciskasz przycisk Run. Zatrzymujesz tym obok :-) Uśrednianie wybierasz z listy Avg: obok. W Settings (F4) ustawiasz co potrzeba i jak chesz mieć wyświetlane itp (Menu Options). Wielkość okna sygnału i zakresu skalujesz poprzez Plot Top i Plot Range (dB). Do tego w mikserze nagrywania Windows wybierasz wejście liniowe i ustawiasz odpowiedni poziom sygnału dla niego (dość nisko).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    dobra cos udalo mi sie znalezc. pytanie gdzie jest utilities?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    • Autor
    Opublikowano

    SpectraLAB

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    hehe... tak wlasnie myslalem dlatego zamiescilem zrzut z ekranu.

    juz wiem o co chodzi. ja mam spetrum lab a nie spectra lab :(

    musze poszukac tego twojego... (choc i moj cos tam zaczal pokazywac)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marosik Kompan

    marosik

    Opublikowano
    Opublikowano

    jakis 1kHz 0dB

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
