Magnetofony szpulowe.

[RS-TR373]

W tej "ampexowni" przegrałem sobie na A-77 jedną taśmę .Została nagrana w 1981 roku ,oczywiście na ampexie w jakiejś stacji radiowej w stanach.Przesłuchiwałem ją sobie kilka razy,ale nie używałem do tego celu swoich dużych kolumn sansui x-9.Teraz zdjąłem talerze z PR-99,założyłem naby i odpaliłem całość.W efekcie wymiękłem.Są to dość wiekowe nagrania z lat 60-70,ale tak zrealizowane i posiadają takiego kopa,że szczęki trzeba szukać na podłodze.Współczesne realizacje ,to przy nich pomyłka.Jednak 17 calowy woofer pokazuje co potrafi.A jak do tego dostanie odpowiedniej jakości sygnał,to klękajcie narody.

Nasze magnetofony posiadają potencjał znacznie wiekszy ,niż nam się wydaje.



To prawda, niektórym moim znajomym szczęka opadała nawet kiedy odpaliłem ARIE ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

No i stało się. Za stówkę sprawiłem sobie Philipsa N4504. Jak zakombinuję kable/przejściówki DIN, to się dowiem, czy to był dobry interes... :-D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek-41]

No i stało się. Za stówkę sprawiłem sobie Philipsa N4504. Jak zakombinuję kable/przejściówki DIN, to się dowiem, czy to był dobry interes... :-D

Z odtwarzaniem przez przejściówkę nie będzie problemu.Jednak z zapisem może być z powodu zbyt dużego sygnału na wejściu.

W razie czego ,tu masz schemat ,co należy zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Września 2011 przez Marek-41

[łasic]

tu masz schemat ,co należy zrobić.

? No, dawaj schemat, Marku! :-D



EDIT - a jest, Vielen Dank! :-D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Września 2011 przez łasic

[musiko]

łasic

No i stało się. Za stówkę sprawiłem sobie Philipsa N4504. Jak zakombinuję kable/przejściówki DIN, to się dowiem, czy to był dobry interes... :-D



Jeżeli ma głowice w dobrym stanie i użyjesz dobrej taśmy będziesz mile zaskoczony...:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

Mam kilka wiekowych taśm, z których niewiele się pewnie da wykrzesać (jakieś BASF-y, Agfy - poniemieckie), potestuję, zobaczę - czy raczej posłucham. O nowe jest chyba niełatwo i nietanio.

Głowice wizualnie OK, wszystko razem jest przykurzone, ale obraca się we właściwym kierunku, prędkości się zmieniają, diodki świecą, ba, nawet podświetlenie wskaźników działa. Tylko te 5-pinowe gniazda mnie frustrują, ale do czasu, do czasu...

Zastanawia mnie to o za wysokim poziomie sygnału podawanym na wejście - przy gnieździe jest opis "LINE IN/OUT PHONO" - może to wejście jest ustawione pod sygnał z gramofonu???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[paul_67]

W drodze do pracy zauważyłem pudełko Shamrock recording tape 549 m.Podniosłem, ale niestety było puste.Rozejrzałem się i zobaczyłem taśmę na ulicy rozciągniętą na pół kilometra.Ktoś się zabawił:(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lech59]

Dla miłośników dżeziku zapowiada się fajny wieczór.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A swoją drogą to Jarek Śmietana często bywał na Allegro - licytował szpulowce oraz akcesoria i taśmy. Teraz nie pamiętam jego nicka, być może też zagląda na nasze forum.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek-41]

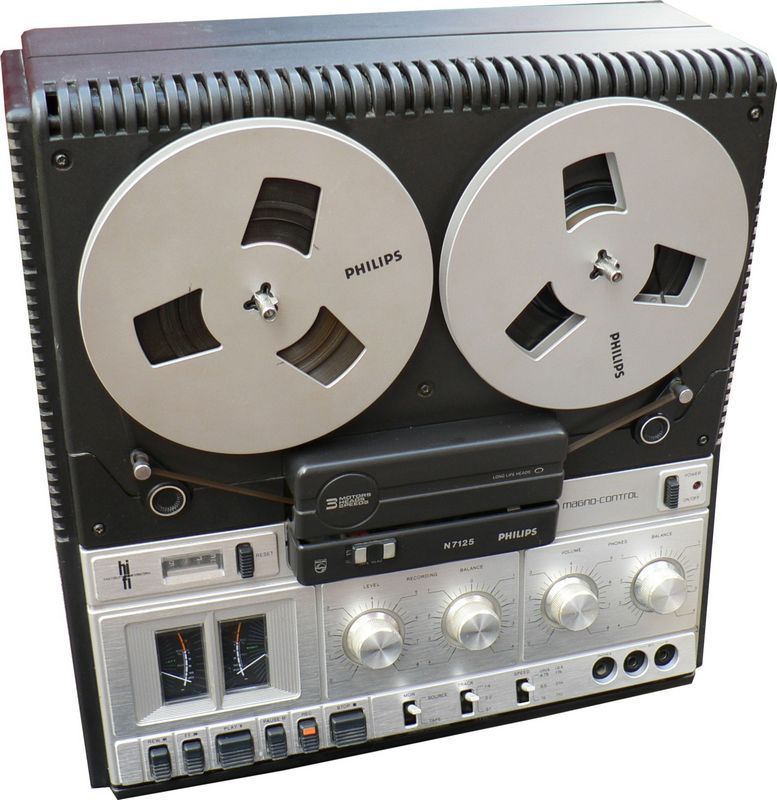

Masz tu linki do instrukcji obsługi i do serwisówki.Gratuluje wyboru.Mam ten model w wersji N-7125 i był to mój pierwszy porządny szpulowiec.Teraz nareszcie mogę go porównać z innymi i nie odstaje wcale.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

Twój ma alufelgi! Ładny... :-)



Serwisówkę gdzieś tam też wyguglałem. Będę pewnie miał jeszcze 100 pytań. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Września 2011 przez łasic

[musiko]

łasic - ja w swoim N4506 nagrywałem poprzez przejściówkę bez oporników ale w moim jest regulacja poziomu wejścia więc zapewne będziesz musiał je tam wpleść.Brakuje Ci też dwóch hebelków przy przełącznikach, podzieliłbym się ale na ten moment również sam potrzebuję ze względu na mały wypadek z moim magnetofonem.Zapasowy wcześniej musiałem sprzedać :-( Proponuję sprawdzić także grube druty odsuwające taśmę podczas przewijania - gdy są dość zużyte potrafią zarysać taśmę swoimi ostrymi krawędziami, warto je wtedy obrócić i będą miały swoje "drugie życie" :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

Hebelki obłamane, ale działają. Co ciekawe, ten szpulak będzie docelowo podpięty do starego amplitunera NAD7060 - a ten ma we/wy DIN jako alternatywę do cinchów dla jednego z magnetofonów - więc może obędzie się bez lutowania i kabel wystarczy. Te druty obejrzę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

No to super - będziesz miał wszystko w jednym kablu (play/rec).Co mogę zaproponować jeszcze - użyj możliwie najkrótszego kabla (to chyba ogólnie wiadomo ale piszę jak co :-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

Ech. Obawiam się, że w obecnej konfiguracji 2.5m to minimum... :-/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

No to musi być choć srebrny :-)Takie maszyny ja Twoja (stary amplituner NAD)bardzo dobrze "grają" na wyjściu więc nie powinno być źle przy nagrywaniu z radia.Źródło natomiast podpiąłbym bezpośrednio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

Jestem bardzo ciekaw nagrywania przez mikrofon (dzieci grają na instrumentach - można by wykorzystać klamota do rejestrowania ćwiczeń, żeby mogli odsłuchać - co knocą itp.). W każdym razie już tupię nogami do testowania maszynerii! :))



PS. Z tym srebrnym to dla jaj? ;-D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

To fajne zastosowanie znajdzie ten magnetofon :-)Może zarazisz też dzieci naszym hobby :-)

A srebrny kabelek tj. o żyłąch wykonanych ze srebra ?- czemu nie, zawsze przeniesie więcej niż zwykły miedziowy z którego zazwyczaj są wykonane stare kable zapinane na DIN.Przy tej długości interkonektu myślę ma to sens, chyba że nie zależy Ci aż tak na jakości lub nie chcesz ładować znacznych funduszy bo 2,5m to sporo, a ja przy nagrywaniu na N4506 na dłuższym kablu i krótszym słyszałem znaczną różnicę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

Koszty są też ważne. ;-)

Ale pytanie laika - na schemacie zał. przez Marka powyżej przedstawiającym rozmieszczenie pinów: jest to widok na piny we wtyczce "od zewnątrz", czy "od tyłu" na te piny wewnątrz wtyczki, do których mam dolutować kable?



EDIT już wiem, są opisane... [LOL][facepalm]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Września 2011 przez łasic

[Jacekk011]

Witajcie!Dawno nie pisałem..remonty...Pozdrawiam wszystkich serdecznie.Ampeksy - szczęka opada.U mnie monotonnie muzyka , muzyka, słuchanie , czyszczenie, piaskownica żyje w pełni.Cieszę się, że jesteście w komplecie. Pozdrawiam - Jacek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

Pierwsze testy odtwarzania z nowego nabytku - ścieżki 2-3 grają ładnie, 1-4 nie (głośne szumy i pyrknięcia, ścieżka cicho w tle). Czyli pewnie szykuje się grzebanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

No to spray do styków (byle nie kontakt S tylko ten drugi, teraz nie pamiętam chyba "cleanser S" czy coś podobnego))w ten przełącznik od środka i powinno być ok. :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Forecast88]

Pierwsze testy odtwarzania z nowego nabytku - ścieżki 2-3 grają ładnie, 1-4 nie (głośne szumy i pyrknięcia, ścieżka cicho w tle). Czyli pewnie szykuje się grzebanie.



A czy odtwarzałeś taśmę nagraną właśnie na tym Philipsie, czy jakąś starą, nagraną nie wiadomo na czym, nie wiadomo jak?



Zacznij od wielkiego czyszczenia, zanim coś ruszysz w elektronice. Głowice i metalowe elementy toru przesuwu trzeba potraktować solidnie izopropanolem, aż zaczną błyszczeć, jak trzydzieści lat temu. Wałek napędowy lubi wręcz obrastać czymś w rodzaju nagaru, co widać na moich zdjęciach "przed" i "po", a to ma duży wpływ na równomierność prowadzenia taśmy. Potem koniecznie demagnetyzacja. Sprawdź też, czy rolka dociskowa obraca się bez oporu, pewnie pomoże jej kropla oleju maszynowego. Obejrzyj dokładnie paski napędowe, ponieważ w Philipsach tej serii były zrobione z gumy, która po latach zmienia się w lepki żel. Skoro wszystkie funkcje działają, to paski jeszcze są na swoim miejscu, ale mogą już być luźne i klejące się, a to jest zwiastun kłopotów. Lepiej wymienić je na nowe, bo umycie tego jest bardzo niewdzięczne.



Połamane hebelki możesz naprawić, nakładając na nie aluminiowe tulejki o zbliżonej średnicy.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

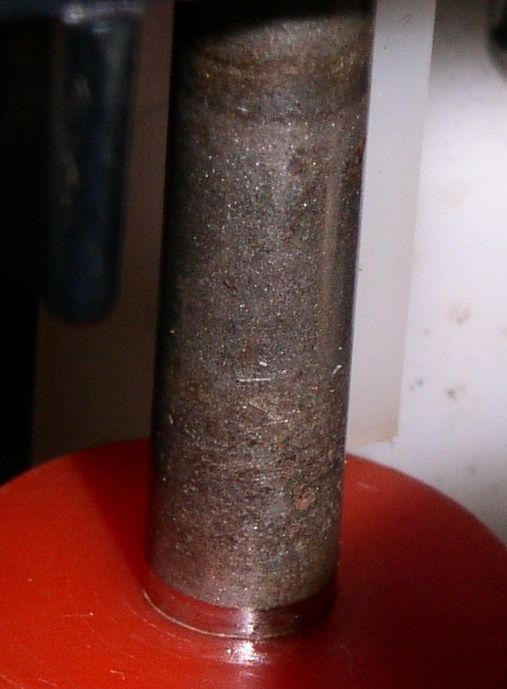

O problemie pasków już czytałem w necie, fakt - są nawet zestawy do kupienia; na ten moment nie stwierdzam jakichś podejrzanych objawów (nierównomierności przesuwu itp.) - ale rzecz docelowo na pewno do zrobienia. Problemy z 1-4 to chyba coś więcej niż tylko rzecz do przetarcia kontaktem. Przy głośniejszych pyrknięciach zanika też dźwięk w 3-2. Rzecz powtarza się na wielu różnych taśmach, niestety nie mam taśm oryginalnie nagranych na tym Philipsie, tylko jakieś stare sprawy - w zasadzie jedyną "słuchalną" jest firmowo nagrana taśma z różnymi rzewnymi kawałkami romantycznymi. Na pozostałych taśmach, zapewne nagrywanych na czymś strasznym - niski poziom nagrania, sporo szumów - i wyżej opisane problemy. Boję się dłubać, żeby nie popsuć (zerowe doświadczenie...), chcę też poczekać na lepsze - porządnie zarobione - kable (ten mój z DIN-a wykopanego z dna szuflady miałby spore szanse w konkursie na najbrzydszy lut w UE, możliwe, że gdzieś coś zwiera?).

Czyszczenie - zdecydowanie konieczne: długie lata w piwnicy zapewne, potem parę tygodni w jakiejś stodole... Na wałku dociskającym taśmę masa brązowego osadu, na głowicach też trochę tego towaru, ale niewiele. Rolki jednakowoż raczej błyszczą - to cieszy.



Stay tuned. ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

Ten przełącznik ścieżek zwiera/rozwiera kilka styków naraz tak że istnieje duże prawdopodobieństwo że siknięcie sprayem od wewnątrz w ten przełącznik załatwi sprawę.:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[łasic]

Sik obfity nie dopomógł. :-(



Zrobiłem se kabelek 5-pinowy i ładnie mi się nagrywa - siłą rzeczy mono, bo tylko na działających ścieżkach - z amplitunerka. Jakość mierna, uwarunkowana jak się wydaje starą wyrypaną taśmą. Niestety ścieżki 1-4 albo milczą, albo prawie milczą - i wtedy pierdzą i syczą. Co ciekawe, przy próbie nagrywania stereo wskaźnik wychyłowy wysterowania tego kanału (L) zachowuje się normalnie. Myślę, że niniejszym ogłaszam przetarg na przegląd i reperację zabytku. :-D Oferenci proszeni na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neomammut]

Łasic, spróbuj dokładnie, izopropanolem przetrzeć głowice, ale tak porządnie! Może są one dość mocno przybrudzone. Spróbuj też go rozkręcić i tam gdzie masz jakieś styki (dołączane kable) powyjmować wtyczki, przeczyścić Kontaktem i włożyć z powrotem. Przeczyść też potencjometry, możliwe, że są też zimne luty. Poruszaj elementami i samymi potencjometrami, może coś po prostu nie zwiera. Możesz też zrobić inaczej: włącz go i niech sobie chodzi np. parę godzin, takie wygrzewanie elementów czasem pomaga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Września 2011 przez neomammut

[łasic]

Spróbuję się pobawić. Jak dotąd - "wygrzewanie" bez efektu, głowice są czyste (dokładnie oczyszczone spirytusem), potencjometry raczej bez winy (zaskakująco ładnie, bez trzasków - ale tylko w/w kanały - na słuchawkach). Muszę odsłonić więcej "flaków" żeby dostać się do innych elementów. Oby tylko jakiś kawałek nie został mi w ręku. :-)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adam2948]

Witam! Ostatnio wymieniałem w moim Revox B77 mostek z cztero na dwugłowicowy i wczoraj zauważyłem, że nie kasuje mi całkiem lewego kanału. Czy to normalne, że po wymianie tak jest, czy trzeba coś podregulować? Pozdrawiam adam2948.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Forecast88]

Witam! Ostatnio wymieniałem w moim Revox B77 mostek z cztero na dwugłowicowy i wczoraj zauważyłem, że nie kasuje mi całkiem lewego kanału. Czy to normalne, że po wymianie tak jest, czy trzeba coś podregulować? Pozdrawiam adam2948.



Masz chyba na myśli mostek cztero- i dwuścieżkowy?



Jeśli taśma została nagrana głowicą czterościeżkową, to możliwe jest, że dwuścieżkowa głowica kasująca nie pokrywa całkowicie skrajnej, czyli lewej ścieżki. W takim wypadku pomoże tylko kasowanie całej taśmy czymś porządnym w rodzaju elektromagnesu. Natomiast jeśli nie kasuje własnego sygnału dwuścieżkowego, to trzeba odpowiednio wyregulować wysokość głowic.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adam2948]

Witam! Dziękuję.Zaraz sprawdzę. Pozdrawiam serdecznie.
