[Muzg]

E84L jako trioda wg :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ma na wyjściu 1,95W.

Jakieś postępy w pracy z EL84?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mocny Klient]

Mam też takie słodkie prawie pięćdziesięcioletnie maleństwo ( 50 za dwa lata )

Wzmacniacz " fabryczny " , stereo na lampach ECL-86 Siemensa ( NOS -y ).

Obecnie służy do napędzania odgród na papierówkach Isophona , Telefunkena , i wielkich starych basowców 15", filtrowane ruskimi kondensatorami . Poprzednio napędzały małe kolumienki Summit .

Słucham na nim zarówno CD , oraz głównie płyty winylowe , niestety z nie lampowym przedwzmacniaczem .

Zawsze zadziwiał mnie wiernością przekazu , muzykalnością i potęgą swoich 2 wat ( nie wiem czy nie przesadziłem z tą mocą , ale jak prawdziwy wędkarz opowiadam , że ma właśnie tyle :))

Kilka zdjęć tej zadziwiającej prostotą konstrukcji .



Podanie :



Niniejszy proszę uwzględnić moją personę przy wydawaniu kart członkowskich , składki opłacę później ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mocny Klient]

i z góry :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Piękna rzecz.

A już szczególnie rozczulają mnie gałki potencjometrów z tymi rysuneczkami :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mocny Klient]

Gałki ma fajne z twardego plastiku , taki " krzyżacki " trochę desing.

Natomiast obudowa oryginalna jest brzydka jak noc , wybitne uwielbienie projektantów i konstruktorów dla wchodzącej plastikowej mody .

15 lat później w NRD plastik był synonimem luksusu i nowoczesności .

Do nas ta moda też próbowała pukać , ale długo nie zagościła .

Ale o samym wzmacniaczu nie dam złego słowa powiedzieć :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

W drodze kolejna Fonia WG500.Góra mechaniczna oczywiście na bok , dla kolekcjonera licencji Telefunkena.

Ale to co pod spodem :)

Drobna modyfikacja WG480F .Tez 2 x ECL86 + ECC82

Troche tylko moc mniejsza bo trafa TG 2,5 ale na 4 ohmy.

I znów się zacznie dobieranka Siemensów, Mini Wattów,Brimarow.itp.Kiedy to się skończy :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Dla ciekawskich schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Ale biblotekarska pomyłka. Choć na czasie. Sorry

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nickie]

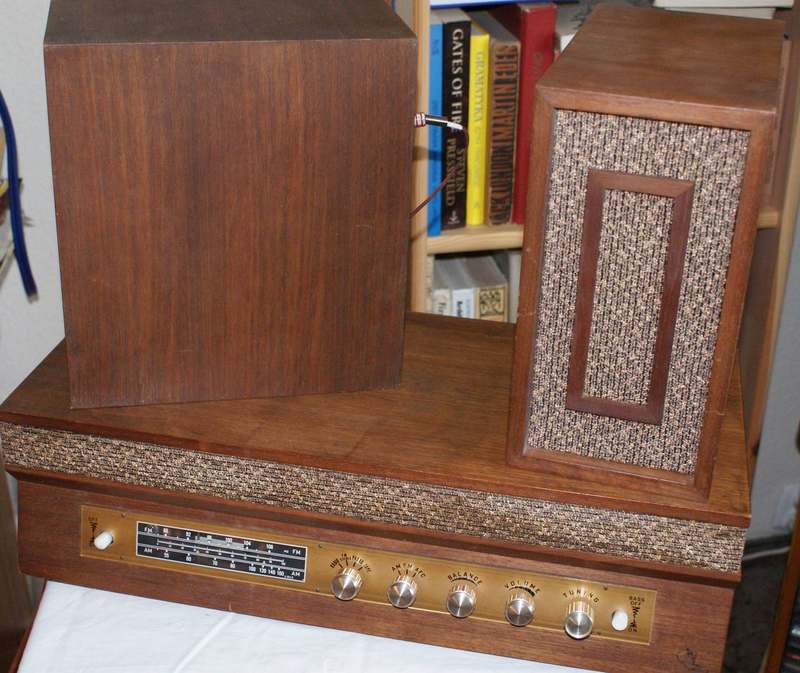

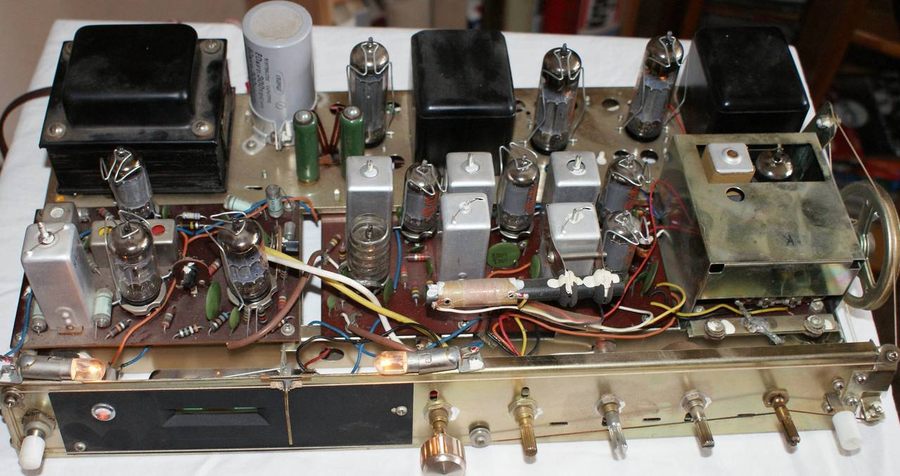

Rarytas SE o mocy 2 x 1,5 W na lampach ECL82. Coś czego w Europie nikt nie produkował. Jest to pochodzący z końca lat 60-tych zeszłego wieku doskonałej jakości AMPLITUNER STEREO. Produkt japoński firmowany przez amerykańską firmę Monarch Electronics International Inc. Rarytas i to z paru względów (zwłaszcza dla miłośników paru „idealnych” rozwiązań w jednym):



- tzw. pełna lampa – zasilanie i demodulacja FM na lampach

- brak regulacji pasma – tylko jeden przycisk do podbicia charakterystyki



Ten malutki sprzęt ma 13 (!!!) lamp na pokładzie. Brzmieniowo bardzo neutralny, ma dodatkowe wejście na AUX. Radyjko odbiera doskonale i z dużą selektywnością, wskaźnik odbioru to „magiczne oko”. Tor p.cz. to porządna konstrukcja zakończona duodiodą próżniową, co w tamtych latach było ogromną rzadkością. Dekoder stereo na trzech lampach jest konstrukcją wykraczającą poza klasę tego maleństwa. Mechanicznie chassis jak ponad 40 lat temu. W komplecie jest zestaw dwóch głośników szerokopasmowych, jednak by w pełni wykorzystać walory tego maleństwa przydałyby się bafle albo kolumienki jak te polskie na początku wątku. Wyjście na 8 ohm. Sprawdzany na kolumnach o sprawności 98 dB pokazał jak głośno gra półtora wata.

A w komplecie jest nawet oryginalna dokumentacją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mocny Klient]

No , to prawdziwe dzieło " myśli lampowej " , zaawansowany kombajn muzyczny :)

Ciekawa stylistyka jak na tamte lata produkcji .

Mam nadzieję , że równie dobrze gra jak wygląda .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mzawek]

Swietne te graty.Ciekawe jak graja.Pewnie inaczej niz obecne trendy nakazuja ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nickie]

Kombajn prawie jak bozin albo inny bizon. NB kombajny to raczej na R20, i do tego conajmniej 8 sztuk. Najlepiej też serii GF....

Trudno okreslić jak gra stereo ECL82 w SE. Bardzo ważny jest podpięty przetwornik, a zwłaszcza jego efektywność. Ten model upada w coś co się w USA określa jako "bedroom ....", czyli z racji mocy i głośności dozwolone do korzystania w sypialni.

Stylistyka wskazuje na coś pośredniego między radiem tzw. "stołowym" a amplitunerem, z tym że ten Monarchy konstrukcyjnie jest AMPLITUNEREM.

Coś co bardzo go wyróżnia to jakość tunera, zarówno konstrukcji jak i działania.

I jeszcze jedna ważna cecha - 13 lamp !!!. W takim maleństwie 13 baniek, który EU-ropejski sprzęt miał wówczas ich tyle?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość vasa]

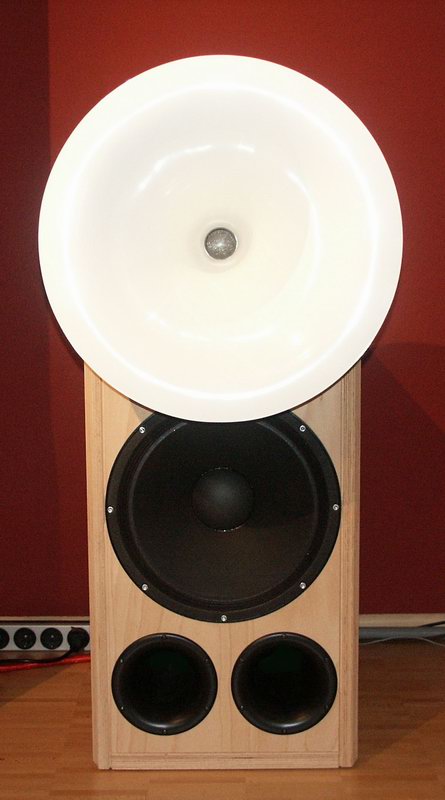

Do wzmacniacza o minimalnej mocy przyda się odpowiednia kolumna.

Znalazłem ofertę kolumn tubowych wyglądających jak kilo złota i świetnych parametrach :)

Może ktoś się na nie natknął już wcześniej i ma jakieś bliższe wiadomości.



poniżej parametry i opis:

Kugelwellen- Hornlautsprecher, Prototyp günstig abzugeben!



Aus unserer Ausstellung geben wir den Prototyp unseres großen Hornlautsprechers günstig ab.



Technische Daten:



Frequenzgang: 40Hz - 20000Hz

Wirkungsgrad: 98dB/1W/1m

Zwei-Wege System: 500Hz Übergangsfrequenz

Kugelwellenhorn: 53cm Durchmesser mit 2 Zoll Druckkammertreiber

Bass: 38cm Durchmesser, Papiermembran, 77mm Schwingspule

Abmessungen Bassgehäuse: (HxBxT) 80,5cm x 45cm x 60cm



Mehr Informationen auch gerne telefonisch: 02064-609498



Paarpreis: 1850 Euro

[Paszeko]

ECL82 to wspaniale brzmiąca lampa, tylko trzeba wiedzieć jak ją wykorzytać.

Japończycy potrafią z niej zrobić drugą 300B.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Mimo kryzysu (i we własnym portfelu też) zdecydowałem się na zamianę traf w WG500. Nie bardzo chcę żyłowac na 16 ohmowych wyjciach, gdy kolumny mają 6.Ani to grania , ani słuchania:(

Teraz pytanie jaki jest właściwe Ra ?

Jedne dane podają 48kohm . inne 7o koh.

Trafo wpięte jest w pentodę, prad anodowy 34mA, Ua 265V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mocny Klient]

Conri !



A jak się sprawuje WG 500 jako wzmacniacz np CD - ka , pytam bo mogę taki nabyć ( trochę z ciekawości ), a z przeszłości mam tylko wspomnienie dźwięku z gramofonu z tym wzmacniaczem , i nie jest to dobre wspomnienie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Pewnie rezystancja wejściowa 1 Mohm nie jest najlepszym dopasowaniem dla CD , ale korzystam z innych żródeł i jest całkiem przyjemnie. Co do CD to pasmo przensozone przez TG 6/16/ 80-14k. nie daje pelnej satysfakcji.Ale z tunera,MM+ Bugle, jest- na moje ucho o.k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Czy aby to było napewno WG 500 a nie 581. 560 i pochodne serii 500. Ten jest teraz na All..o.

Nie lampy a trafa są słabą stroną .I trzeba po tylu latach wymienic C filtrujące w zasilaniu.Pamiętają jeszcze czasy Tewa'y

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mocny Klient]

Dziękuję za informację .

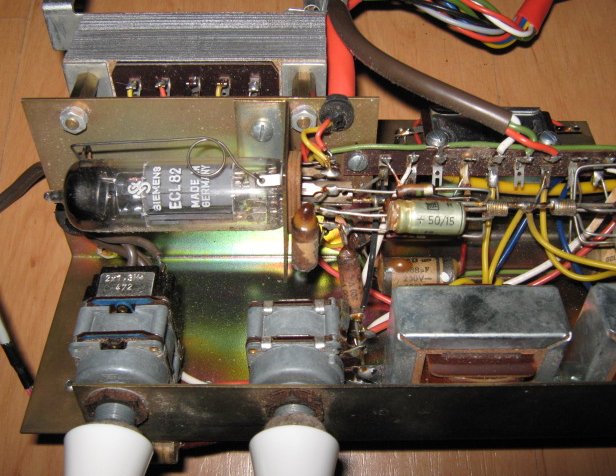

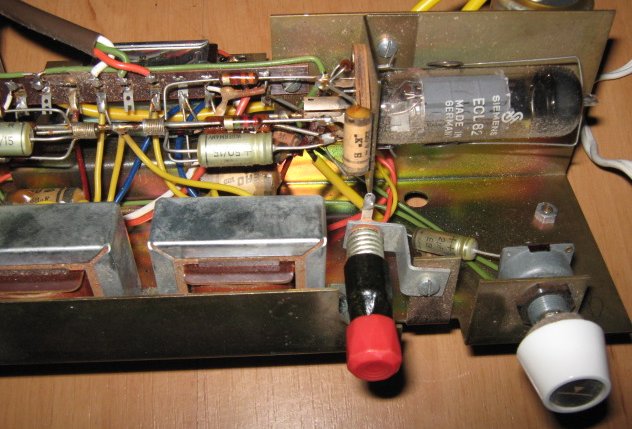

Mam lampowe niemieckie maleństwo z 1961na lampach Siemensa ECL-82 , a Fonika jest na ECL-86 , trochę mocniejszych .

A nie ukrywam , że moc z ECL-82 mocno mnie zadziwia .( porównanie do tranzystora)

Pytałem o działanie i wrażenia odsłuchowe , bo nie chciałbym go modyfikować , ani grzebać .

To obecnie dosyć rzadko spotykany model .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mocny Klient]

WG-581 to zdaje się tranzystor ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Sreia 500 to była linia z "werkami: na licencji Telefunkena.Stąd skojarzenie . Fakt że 2,5W w WG 500 to jak 35 W w Techncsie .Ale na trafach 8 ohmowych a nie 16.tkach, Tu ju z wchodzą słyszalne zniekształecenia. pow 10tej

Niektóre gramniaki serii500 miały zmieniarki i rozpoznawały średnice płyt. Ech..... gdyby nie ramiona, i kowalska precyzja wykonania.A i częśc z nich to tranzystorowce.I te nieszczęsne elipsy tonsila GD 9/13

A jeśli jest to oryginał radia , warto nie przerabiać .Cały smak w tym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

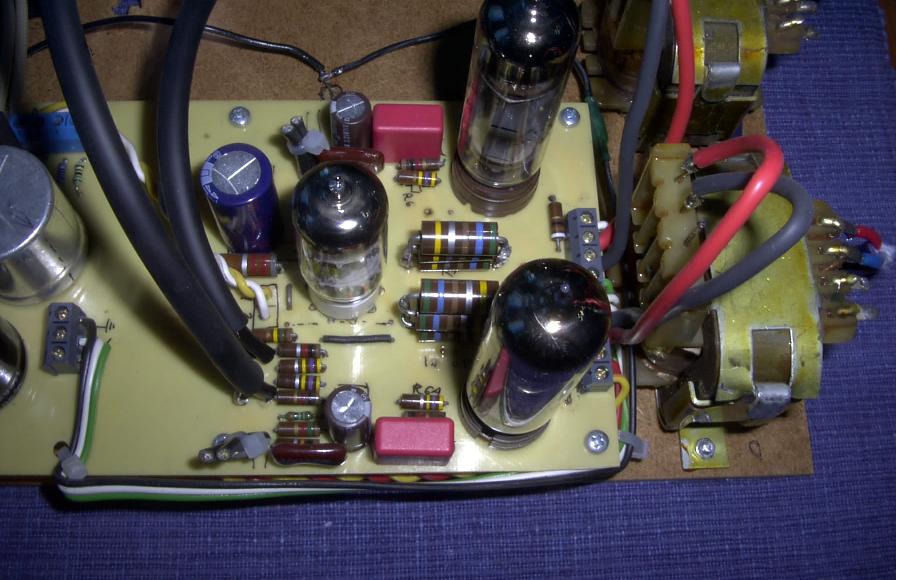

No i moje 2W :) ECL86 SE, niestety nie udało mi się zwalczyć do końca brumu :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Paszeko]

Brum przy ECL86? Przecież to nie jakieś kapryśne bezpośrenio żarzone triody! Pewnie w środku, pod chassis masz niezły bajzel. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

No tak się składa, że kilka wzmacniaczy lampowych zrobiłem i tylko z tymi małymi gówienkami miałem problem z brumem :) Bajzel? Hmmm... Nie mam fotki z trafami, ale jest porządek :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartsx]

esh0 - fajnie prowadzona masa :) moglbys podeslac wzor plytki jesli to nie problem ??



pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

No właśnie nie jest fajnie, bo coś mi w głośnikach brumi... A może to wina niestabilizowanego żarzenia. Podeślij mi swój mail na PW to wyślę wzór PCB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Paszeko]

Faktycznie, widzę gwiazdę, porządek. Moim zdaniem to PCB brumi! Zmień montaż na porządny "rat's nest". :)



P.S. Żarzenie masz poprowadzone wytrawionymi ścieżkami?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

Tak się składa, że wcześniej miałem na pająka i... też brumiło o_O



Żarzenie poprowadzone ścieżkami do jednej lampy, do drugiej przewodami (nie było jak ścieżek poprowadzić) i obie brumią tak samo, więc to nie tego wina.



Zresztą nie chce mi się w to bawić, czeka 6p14p do zrobienia, tego trzeba niedługo opędzić ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Ja kiedys zrobiłem el84 SE( 6p14p ) z audiotonu . Elementy fajne ale transformatory wyjściowe tanie TG 5 . W wersji pentodowewj ze sprzężeniem grał słabo więc zlikwidowałem sprzężenie i zmieniłem na wersje tridową . No i bajka . Jedyny zarzut to wczesne przesterowanie ale z głosnikami 92dB dało się słuchac całkiem głośno . Wyjątkowo muzykany , ciepły , barwny , przestrzenny i nawet detaliczny biorąc poprawke na marne transformatory .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

Ja właśnie się przymierzam do budowy tego maluszka (trafa już zamówione, lampy czekają, kondensatory w drodze:-D). I tu pytanie - jakie małe głośniki możecie do tego polecić (niestety ma to grac w biurze i podłogówek nie zmieszczę... No i fanie by było żeby mnie cena nie zabiła.

Nie będzie musiało być głośno - w końcu do biura;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
