Klon SOHA II - zamawiamy płytki

Robertinus · 26 Lutego 2009

Może ktoś poszukuje gniazda słuchawkowego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 26 Lutego 2009

Witam,

Chciałbym podzielić się kilkoma spostrzeżeniami z "eksploatacji" gotowego ampa:

po pierwsze ok. setki otworów fi 5mm okazało się za mało i temperatura po ok. godzinie grania ustala się na poziomie 62 stopni C.

Zwiększyłem ilość otworów do 132 szt fi: 6,5mm (większe były by zbyt blisko siebie), temperatura po godzinie grania jest na poziomie 39 stopni, a więc spadek kolosalny!

Otwory mam nadal tylko w dolnej powierzchni obudowy, nie dawałem żadnych z tyłu jak początkowo zamierzałem.

Wzmak stoi ok 1,5cm od "podłoża". Niewykluczone, ze większy odstęp zapewni jeszcze lepsze chłodzenie i tu (zamiast nóżek) były by dobre np. "kolce", które są dość długie.

Obecnie - dzięki uprzejmości i hojności naszego kolegi Aleksandero1 (tą drogą składam serdeczne podziękowania) testuję kilka typów różnych lamp:

12AU7 Amparex,

E88CC Tesla gold (& Aleksandreo1),

E88CCSQ Philips (& Aleksandreo1),

ECC81 Telefunken (& Aleksandreo1),

ECC81 Valvo (& Aleksandreo1)

i kilkanaście ECC81 RFT - na PCB z zastosowaniem "lepszych" elementów niż w prototypie.

Wyklarowała się wstępna "klasyfikacja" w tej konkurencji i tak na niekwestionowanym I miejscu:

ECC81 Telefunken - Wyjątkowa przejrzystość brzmienia -znakomity "środek", nisko schodzący - kontrolowany i wybrzmiewający bas, błyszcząca krystaliczna góra, ogromna dynamika.

bardzo podobnie grają też 12AT7WA RCA (mój nr II) - nieco mniejsza dynamika i lekkie ocieplenie środka pasma oraz 12AT7WC G.E. (IIIpoz.).

Z lamp typu E88.. świetnie wypada Philips SQ Gold - w zasadzie prawie tak dobrze jak Telefunken, jednak dzwięk jest jakby spokojniejszy.

Totalnym zaskoczeniem jest dla mnie Tesla E88CC Gold która - jako nowa lampa - spisuje się na tle takiej konkurencji po prostu znakomicie. Brzmienie jest w całym paśmie bardzo wyrównane, nieskrępowane i jasne, można powiedzieć że trochę "bezpłciowe" ale przez to dobrze oddaje bardzo dynamiczne fragmenty utworów, przy których np. 12AT7 G.E. były zbyt krzykliwe.

Bardzo dobra skądinąd lampa 12AU7 Amparex'a wypada dość blado w tej konkurencji, można ją porównywać tylko do ECC81 RFT. Gra misiowatym, mocno ocieplonym dźwiękiem góra jest cofnięta a dół pasma leciutko przymglony. Niemniej dla miłośników smooth będzie to dobry wybór.

Wspomniane RFT (ecc88) to mistrzowie niskich tonów, żadna z testowanych lamp nie ma takiego dołu jak one, poza tym dynamika jest na bardzo dobrym poziomie, jednak do dłuższego słuchania Hip-Hopu raczej bym nie polecał.

U mnie sprawdzają się tylko w muzyce symfonicznej, smyczki nie są już tak drażniące jak w np. 12AT7WC G.E.

ECC81 Valvo - plasują się gdzieś pomiędzy 12AT7WA (RCA) i 12AT7WC G.E. - niewątpliwie wysoka "kultura brzmienia", szkoda, ze te egzemplarze tak różnią się od siebie, bo mogły by pozostać na dłużej w moim Ampie:)

Żarówy testowałem na nowej PCB wyposażonej już w rezystory dale, kondensatory Rubykon ZL, Nichicon FM i parowane tranzystory.

W końcówce trany 2SC4793, kondensator sprzęgający nadal CRC12517 0,1uF/400.

W trakcie pisania tego postu temperatura w obudowie wzmaka ustaliła się ostatecznie na poziomie 39/40 stopni - co mnie w zupełności satysfakcjonuje.

Nie będę chyba robił więcej otworów.

W trakcie pakowania ampa w "puszkę" stwierdziłem, ze chyba powstaje pętla masy objawiająca się powstawaniem przydźwięku, słyszalnego przy większym wzmocnieniu (oczywiście bez sygnału sterującego). Trochę mi to przeszkadzało, więc po kilku próbach z termistorem i rożnymi rezystorami podłączyłem środkowy wspornik PCB (który pierwotnie był na masie) poprzez dwa równoległe rezystory 51R (razem 25R5) do masy.

Aby tego dokonać przeciąłem cieniutkie połączenie metalizowanego oczka tego otworu i podłożyłem dwie podkładki izolacyjne od spodu i góry PCB, następnie jeden koniec połączonych rezystorów owinąłem wokół kołka i dokręciłem nakrętką.

Drugi koniec obu rezystorów przylutowałem do środkowych punktów masy (po to są;).

Całość działa, przydźwięki i szumek zniknęły:))

W przerwach pomiędzy utworami nie słychać kompletnie nic!

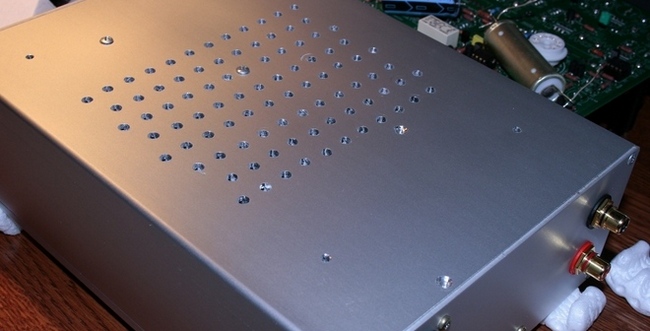

poniżej fotki spodu obudowy przed i po nawierceniu większych otworów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 26 Lutego 2009

..w mini teście brały udział również

12AT7WA RCA oraz 12AT7WC G.E.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 26 Lutego 2009

Ponieważ kilka osób pytało mnie czy jest możliwość zakupienia PCB, zapytałem o to producenta.

Można zamówić każdą ilość, nawet 1 sztukę, jednak opłacalny zakup zaczyna się od 20 sztuk, wtedy zostanie utrzymana cena 55zł/szt.

Powyżej 40 sztuk - cena zmaleje do 46zł/szt,

a do 20 sztuk cena jest zaporowa i wynosi 85zł/szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Marcin Uć · 26 Lutego 2009

Jak widze te zdjęcia to lutownica mi się skręca z suchot ;)

Czekam na chwilę kiedy będe mógł zabrać się do lutowania i składania obudowy, a narazie nos w szybe i wypartuje listonosza :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 26 Lutego 2009

Marcin Uć, 26 Lut 2009, 14:18

..dziś wyjechały, bądź jeszcze wyjadą ostatnie przesyłki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Tomek 1685** · 26 Lutego 2009

>Ponieważ kilka osób pytało mnie czy jest możliwość zakupienia PCB, zapytałem o to producenta.

>

>Można zamówić każdą ilość, nawet 1 sztukę, jednak opłacalny zakup zaczyna się od 20 sztuk, wtedy

>zostanie utrzymana cena 55zł/szt.

>Powyżej 40 sztuk - cena zmaleje do 46zł/szt,

>a do 20 sztuk cena jest zaporowa i wynosi 85zł/szt.

1. Tomek 1685 - 2 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

saczek_XTRM · 26 Lutego 2009

>>Luiis

dzięki za uwagi, na pewno pomoże mi to w projektowaniu obudowy - boczki z drewna, a spód planowałem z granitu, więc chyba w jego środku sprezentuję sobie niezłą "lochę" :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 26 Lutego 2009

saczek_XTRM, 26 Lut 2009, 20:31

>boczki z drewna, a spód planowałem

>z granitu, więc chyba w jego środku sprezentuję sobie niezłą "lochę"

..raczej :(

Ratują Cię dziurki od góry i może jakiś mały "wentylek";)

Uwaga do poprzedniego wpisu;

- po całym dniu grania, temperatura wewnątrz obudowy (z tą ilością otworów), już się nie podniosła i utrzymuje się na poziomie 40 stopni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 28 Lutego 2009

Pol godziny temu kurier dostarczyl obudowe . Jest rewelacyjna . Dzieki Luiis .

Teraz mnie czeka otworkowanie spodu ;-)

Obudowe latwo chyba zarysowac wiec pewnie reszte soboty spedze z maxymalna uwaga i wiertarka w lapie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zbymar · 28 Lutego 2009

>Obudowe latwo chyba zarysowac wiec pewnie reszte soboty spedze z maxymalna uwaga.......

Aby zabezpieczyć obudowę, radiatory czy inne powierzchnię przed zarysowaniem oklejam je ze wszystkich stron papierem samoprzylepnym. Dodatkowo świetnie się na nim rozrysowuje punkty wiercenia i ciecia.

Całośc zrywam i myję spirytusem dopiero przed ostatecznym montażem.

Miłego wiercenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 28 Lutego 2009

dDieki za rade , akurat mam taki papier wiec tak zrobie .

Nie pamietam juz ile ta obudowa kosztowala ale z dwoch takich wyszlyby fajne monobloki gc ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Robertinus · 28 Lutego 2009

Chętnych na kolejne zamówenie PCB do SOHA II zapraszam do wątku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dyskusję o SOHA II proszę prowadzić tu, tam tylko zamawiamy płytki i ewentualnie piszemy bezpośrednio o płytkach.

Założenie jest takie, by tamten wątek po realizacji zamówienia usunąć jako zbędny.

Zachęcam do działania. (:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 1 Marca 2009

Robertinus , proponowalbym zmiane nazwy TEGO watku na ''Klon SOHA 2 - headamp'' lub cos w tym stylu zas watek o zamowieniach plytek poprostu ''Zamowienia na komponenty i plytki SOHA2''

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

saczek_XTRM · 1 Marca 2009

Czy ktoś z Was próbował bocznikować diody? Zastanawiam się czy warto...jak już wlutuję kondy 100u, to niestety nie będę miał już potem tej możliwości. Może ktoś próbował czy jest lepiej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 2 Marca 2009

Wczoraj omal mi ten wzm,ak nie wylecial w powietrze ( z mojej winy )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tan · 2 Marca 2009

neodom,

No to całe szczęście, że jednak nie wyleciał. Co ciekawego się działo?

Mam jeszcze pytanie odnośnie podłączenia źródła, dokładnie jak rozwiązać problem jedno źródło, a Soha2 i drugi wzmacniacz? Wystarczy zmostkować dwa wejścia tak jak widzę na zdjęciu powyżej? Ta trzecia para gniazd rca z rezystorami to do czego służy?

pozrawiam,

Adam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Chris01 · 2 Marca 2009

a ja z innej beczki - zolto-zielony kabelek z trafa podlaczyles do ground gniazda sieciowego. Luiis pisał mi ze nalezy podlaczyc ten kabelek do masy płytki w jej centrum. Jak to powinno byc?

K.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 2 Marca 2009

Tak , dwie pary poprostu polaczylem , trzecia para to wyjscie przedwzmacniacza ( soha2 jako pre ( nie dolutowalem jeszcze kondensatorow bo nie mam akurat ) .

Ekran trafa dalem do bolca srodkowego w IEC , stamtad przez 2x30ohm rownolegle jest polaczona masa wzmaka . Obudowa jest zwarta z bolcem IEC .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 2 Marca 2009

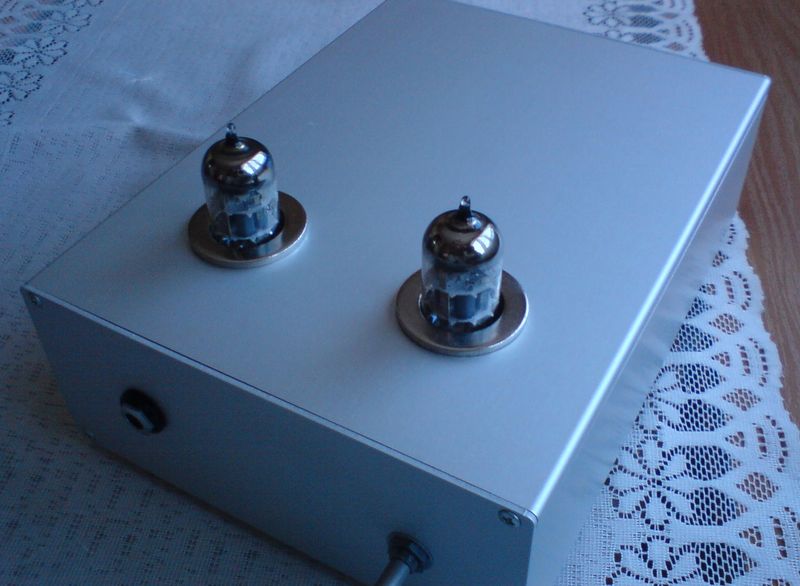

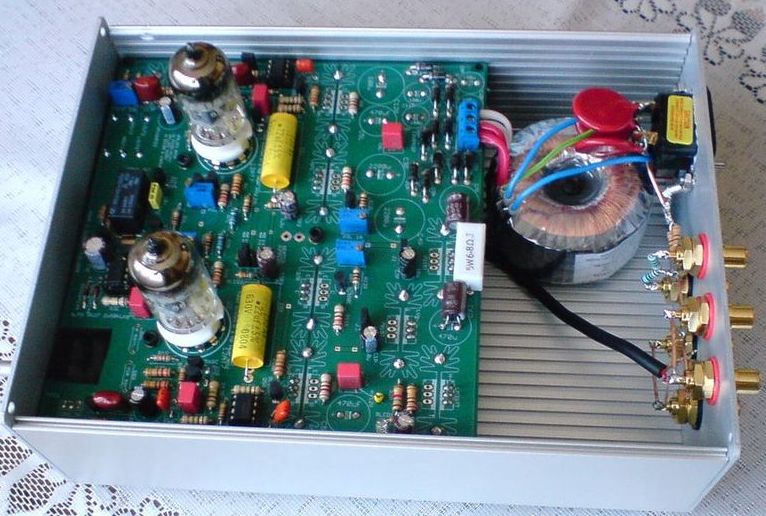

Pierwsza fotka to ta sprzed wybuchu . Wybuchlu te czerwone ''lizaczki'' przy IEC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 3 Marca 2009

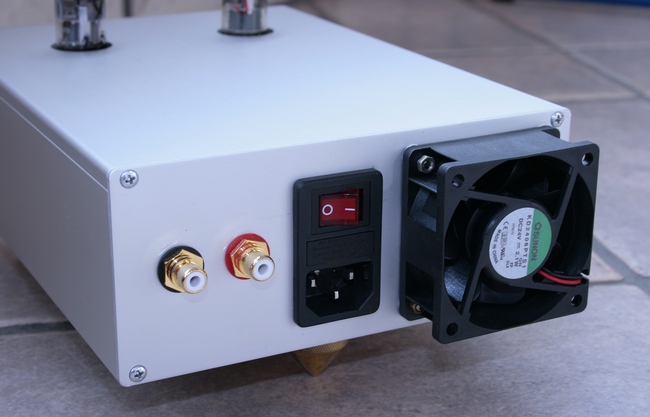

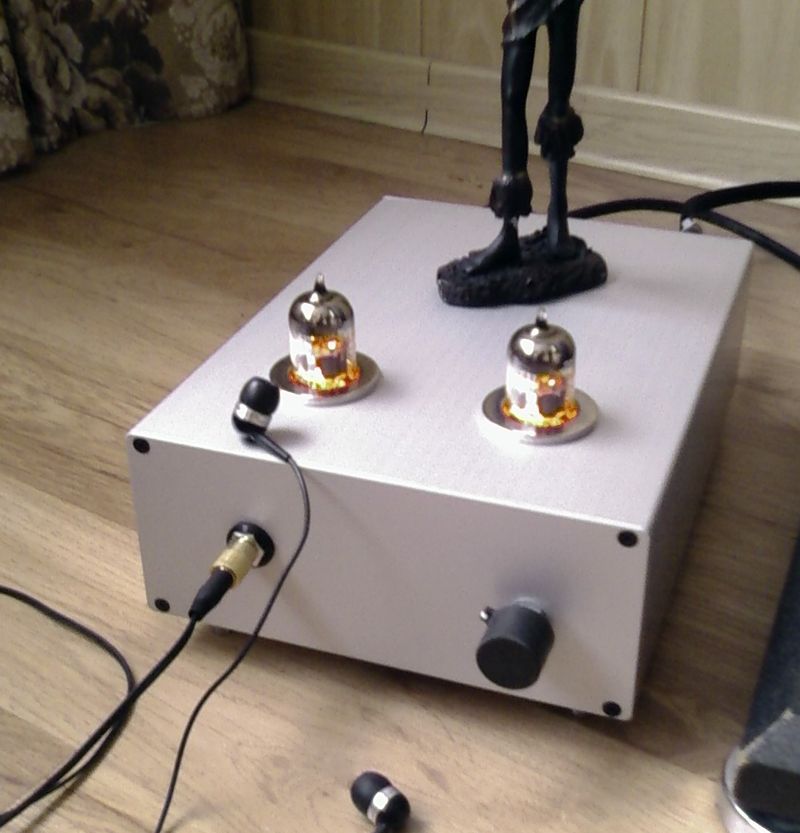

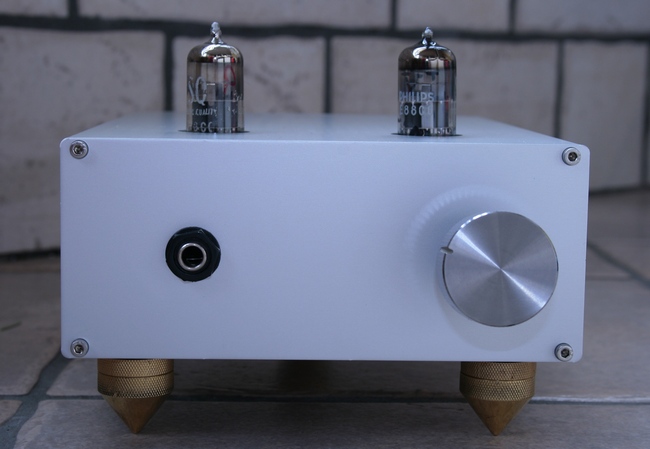

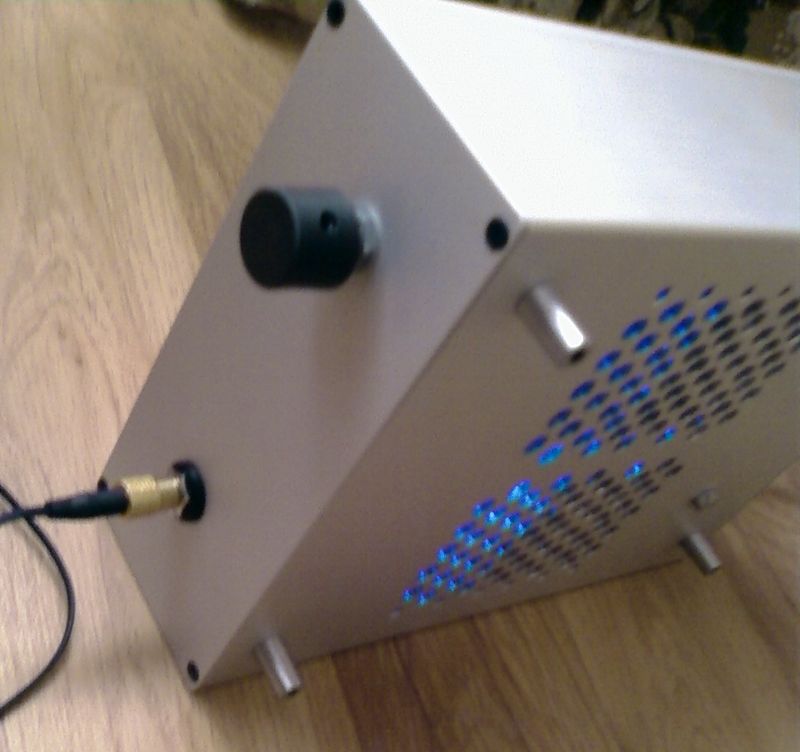

Jeszcze trzy i wystarczy ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 3 Marca 2009

neodom, 3 Mar 2009, 09:07

>Jeszcze trzy i wystarczy ...

Ok, bombę już zrobiłeś, a jak wzmacniacz zagrał nareszcie;) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 3 Marca 2009

Oczywiscie , gral zreszta juz wczesniej , bez obudowy . Teraz rowniez gra ... i to jak gra .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Domiś · 3 Marca 2009

mam pytanko Panowie

Ile wyniosl srednio koszt takiego wzmacniacza na sredniej klasy podzespolach

i czy ktos zrobil by taki z obudowa na zamowienie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom · 3 Marca 2009

Jesli zgromadzisz wszystkie niezbedne graty to Ci moge zlozyc soha2 . Wszystko jest w tym watku zas zamowienia na kolejne plytki prowadzone sa w odrebnym watku .
