giętki, ekranowany, 2 żyły w 'metrze', sensowna - niska pojemność 65p/m, przyzwoita cena.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJT]

ktos moze chetny na rezystory elpod 0,1% 5ppm do gainclone ? Lepszych sie nie da zdobyc.. cena detal 9pln sztuke przy 10 sztukch znizka dlatego to takie wazne

[ahaja]

Sucho, płasko, sterylnie, beznamiętnie ... jak ktoś lubi.

Beyschlag jest nie do pobicia. Na alle masz nawet 0,1%. O cenie nie wspominam....

[rav020]

Witam Koledzy,



Proszę o pomoc. Złożyłem Gainclona i wszystko super tylko brakuje mi dołu:( Wyczytałem gdzieś w tym temacie, że:



"Szosta próba czyli Klonik ktory gra aktualnie. Nippon LXV 1000uF przy kostce, 4,7uF Muse ES przy mostku, rezy Vishay Dale, Precision"



Jeden z Was to dokładnie przebadał i podobno pomogło sporo. Czy może ktoś mi tą modyfikację narysować na moim schemacie?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Nie mam dużego pojęcia o tym, ale ze schematem nie ma problemu.



Ciężko znaleźć bo temat oooogromny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

C1 możesz wywalić, C2 i C3 to właśnie te Nippon'y,

[Malongi]

Witam Koledzy,



Proszę o pomoc. Złożyłem Gainclona i wszystko super tylko brakuje mi dołu:(



Jesteś pewien, że to na 100% wina GC ? akustyka pomieszczenia ma bardzo dużo do powiedzenia i źle ustawione głośniki mogą spowodować, że właśnie bas będzie słaby.

Poza tym proponuję dorzucić kondensatorów do zasilacza, u siebie mam zestaw kondensatorów około 32000uF na kanał i na brak dołu nie narzekam, (oryginalnie za mostkami było 1000uF)

[gucio.]

Ja dziś testowałem standard czyli 1000uF FC i 100uF FC na mostku i też nie narzekam, dodawać nie ma potrzeby nic..

[rav020]

Jesteś pewien, że to na 100% wina GC ? akustyka pomieszczenia ma bardzo dużo do powiedzenia i źle ustawione głośniki mogą spowodować, że właśnie bas będzie słaby.



Jestem pewien, znam moje monitory są to dobrze wykonane przeze mnie klony Totem Mitte. Grały już pod innym wzmacniaczem i pokazały swój głęboki piękny dół. Przy słuchaniu jazzu, gitary akustycznej jest pięknie natomiast słucham też lounge, chillout czy soul i tam potrzebuję dołu.

Obecnie mam wsadzone Panasonici FC 2200uF myślicie, że wsadzenie równolegle np drugich coś zmieni?

Dokładanie dodatkowych kondów może mieć skutki uboczne na całą konstrukcję?



Ja dziś testowałem standard czyli 1000uF FC i 100uF FC na mostku



Wiem, że głupie pytanie ale na mostku znaczy gdzie dokładnie? Między oboma prostownikami i do masy? Czy poprostu oba 1000 i 100 dałeś rownolegle?

Edytowane 14 Stycznia 2013 przez rav020

[gucio.]

1000uf na PCB przy układzie LM, a 100uF na PCB przy diodach

[ahaja]

Jeśli ten C1 masz mały to w połączeniu z C na wyjściu żródła może obcinać dół. Jak jesteś pewien, że podpinane źródła nie dają DC na wyjściu to go wywal (C1).



Przy kościach wystarczy 1000u. Ale za mostkami powinna być bateria w każdej gałęzi 10-20mF złożona z wielu mniejszych - np 1000-2200u. Świetne są BC Components. Kondy na wyjściu z takiej baterii warto zbypassować małymi 10u.

Wtedy jest powietrze, swoboda i zejście.

[gucio.]

Przy kościach wystarczy 1000u. Ale za mostkami powinna być bateria w każdej gałęzi 10-20mF złożona z wielu mniejszych - np 1000-2200u. Świetne są BC Components. Kondy na wyjściu z takiej baterii warto zbypassować małymi 10u.

Wtedy jest powietrze, swoboda i zejście.



Niestety każdą konfiguracje trzeba przetestować/odsłuchać w swoim systemie

[rav020]

Po dodaniu 6900u do moich 2200u niskie wyraźnie się polepszyły choć nie tak jakbym chciał jeszcze ale już jest prawie dobrze. Pytanie...



Czy mogę tylko dodać za mostkiem te kondziory?...nie musze przy lm-ach dawać?

[Malongi]

Po dodaniu 6900u do moich 2200u niskie wyraźnie się polepszyły choć nie tak jakbym chciał jeszcze ale już jest prawie dobrze. Pytanie...



Czy mogę tylko dodać za mostkiem te kondziory?...nie musze przy lm-ach dawać?



tak, przy lm-ach zostaw 2200uF tak jak masz a dodawaj kondy za mostkiem zgodnie z odczuciami z odsłuchu.

[rav020]

W takim razie kolejne pytanie...

To co mam między mostkiem a lm to kilka centymetrów ścieżki druku. Co za różnica jest w dawaniu jednego większego kondziora a dwoma czy trzema i te ostatnie bardzo małej pojemności?. Rozumiem, że malejąca reaktancja wynikająca z połączenia równoległego ma swoje znaczenie?

[dexter44]

post nr #11485

Masz wytłumaczone jak to jest z kondensatorami.

Edytowane 16 Stycznia 2013 przez dexter44

[rav020]

Mam jeszcze pytanie bo z tego co czytałem na forum jest dużo rozbieżności.

Od trafa mam przewód żółty oznaczony jako uziemienie. Czy mam go razem z przewodem sieciowym podać na obudowę wzmacniacza?...a masę układu nigdzie nie podłączać?...Na logikę obudowa musi być uziemiona, żeby nie kopało ale czytałem, że ktoś na obudowę podaje masę układu??

Jak jest poprawnie?

[J.Jerry]

To ciekawy temat mający wiele "ale"...najprościej umieścić trafo w oddzielnej obudowie - metalowej, to uziemionej i większość potencjalnych problemów zniknie zwłaszcza jak pozostałe urządzenia (które podłączysz do wzmaka) są przystosowane do pracy bez uziemienia, to polecam to rozwiązanie. Jeśli jednym z nich jest komputer PC lub inne urządzenie wymagające uziemienia, to nie ma to sensu - po prostu podłączasz wszystko do jednej listwy z uziemieniem - powinieneś mieć wtedy koniecznie gniazda z bolcem, bo może kopać.

[rav020]

najprościej umieścić trafo w oddzielnej obudowie



Mam już konstrukcję i nie będę bawił się w tworzenie nowej obudowy tylko pod trafo. Rozwiązaniem nie jest pójście na łatwiznę tylko rozwiązanie problemu. Wiem, że temat jest trywialny i na pewno rozwiązanie jest proste ale nie łączyłem tego wcześniej. Zrobię tak: trafo i uziemnienie pod obudowę, masę układu nigdzie, ponieważ to inna sprawa. Zobaczymy jak będzie.

[Ape]

masy i uziemienia w GC łączą się na obudowie, jeżeli masz tez "ekran" w trafie to podłączasz go w tym samym miejscu na obudowie. Sprawdziłbym jednak czy tam nie ma jakiegoś potencjału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

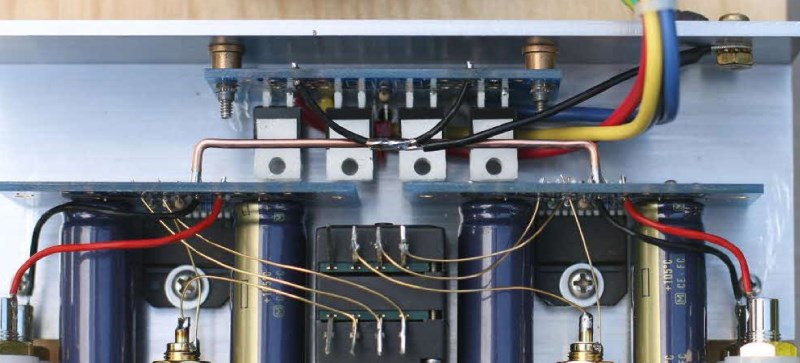

Nie za mała ta blacha do odprowadzenia ciepła? Masz fotke całości?

[gucio.]

Ta blacha to jest aż nadto, ten LM bardzo mało się grzeje :)

[rav020]

masy i uziemienia w GC łączą się na obudowie, jeżeli masz tez "ekran" w trafie to podłączasz go w tym samym miejscu na obudowie. Sprawdziłbym jednak czy tam nie ma jakiegoś potencjału.



Dzięki za pomoc. Zdjęcia bardzo pomocne. Sprawdzę czy nie ma potencjału i podłącze tak.

[dziegma]

Bardzo ładne wykonanie kabelków, gratuluję.

Porównaj jeszcze te same kabelki w tej plecionce i bez niej (czyli luzem obok siebie)

Dzięki.

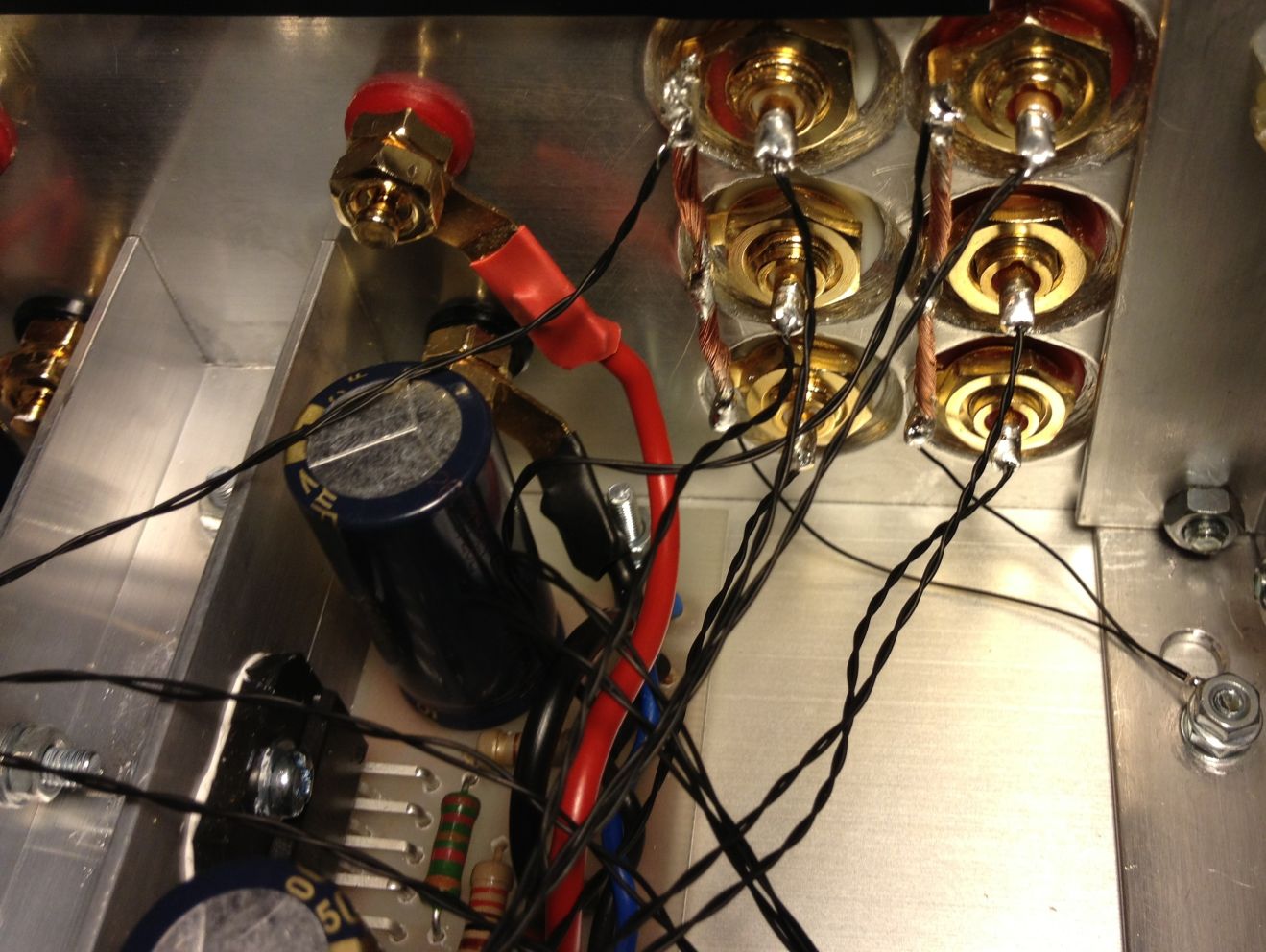

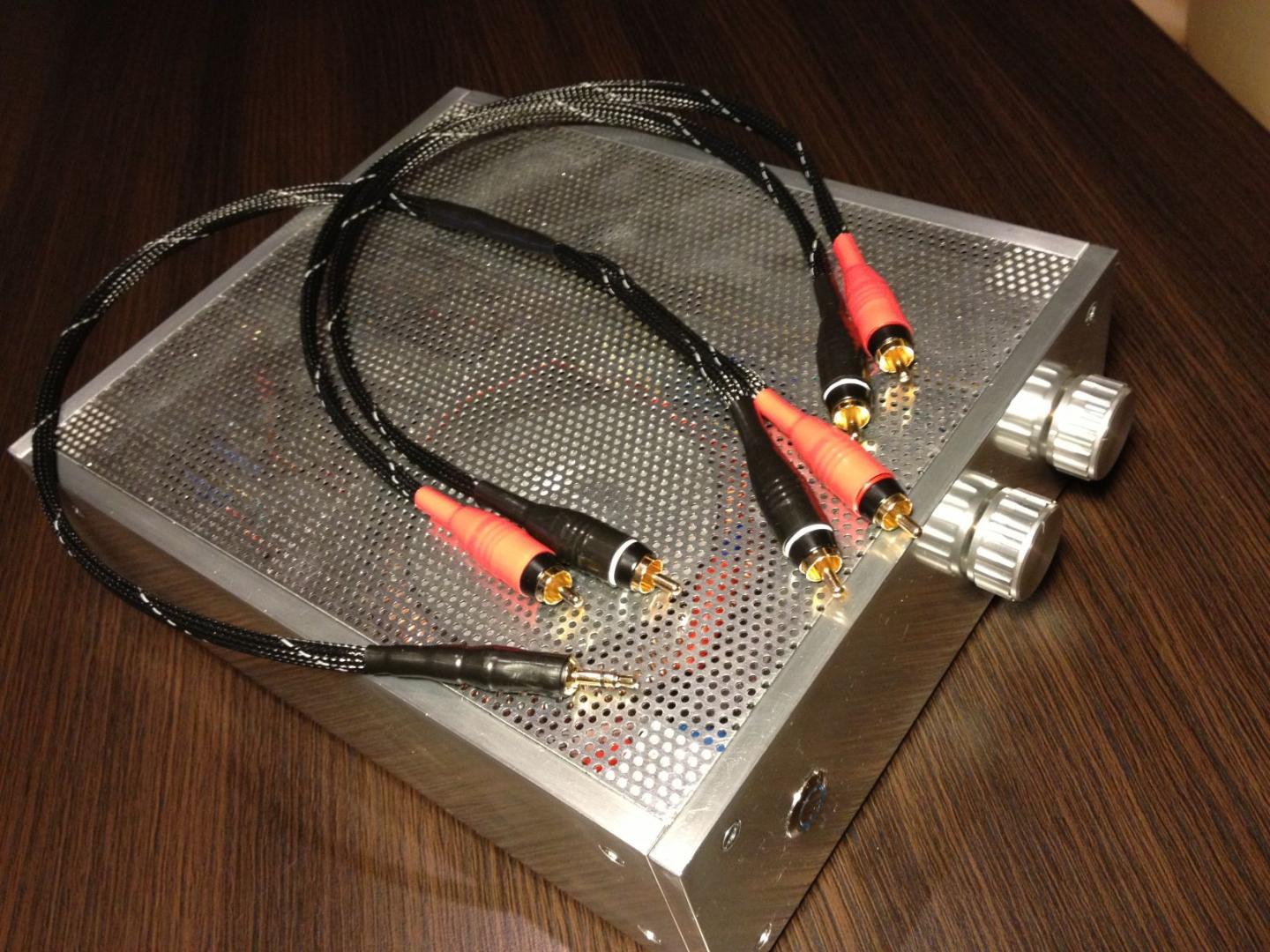

Zrobiłem jeszcze RCA na jack 3.5mm, w tej samej konfiguracji co poprzedni 2 x warkocz z 3 żył w oplocie z teflonu, taśmy materiałowej i w oplocie poliestrowym.



Wewnątrz GC dawałem po jednym druciku na + i -, ale odcinki miałem w sumie po 5cm, przy dłuższych połączeniach trzeba dać więcej żyłek.



Ja wewnątrz skręciłem po 2 żyły.

Zmieniłem też potencjometr z Bourns Pro Audio 2x100k na Alpsa 2x50k, nie słychać już stuknięć w kolumnach przy starcie i DC offset uległ zmniejszeniu.

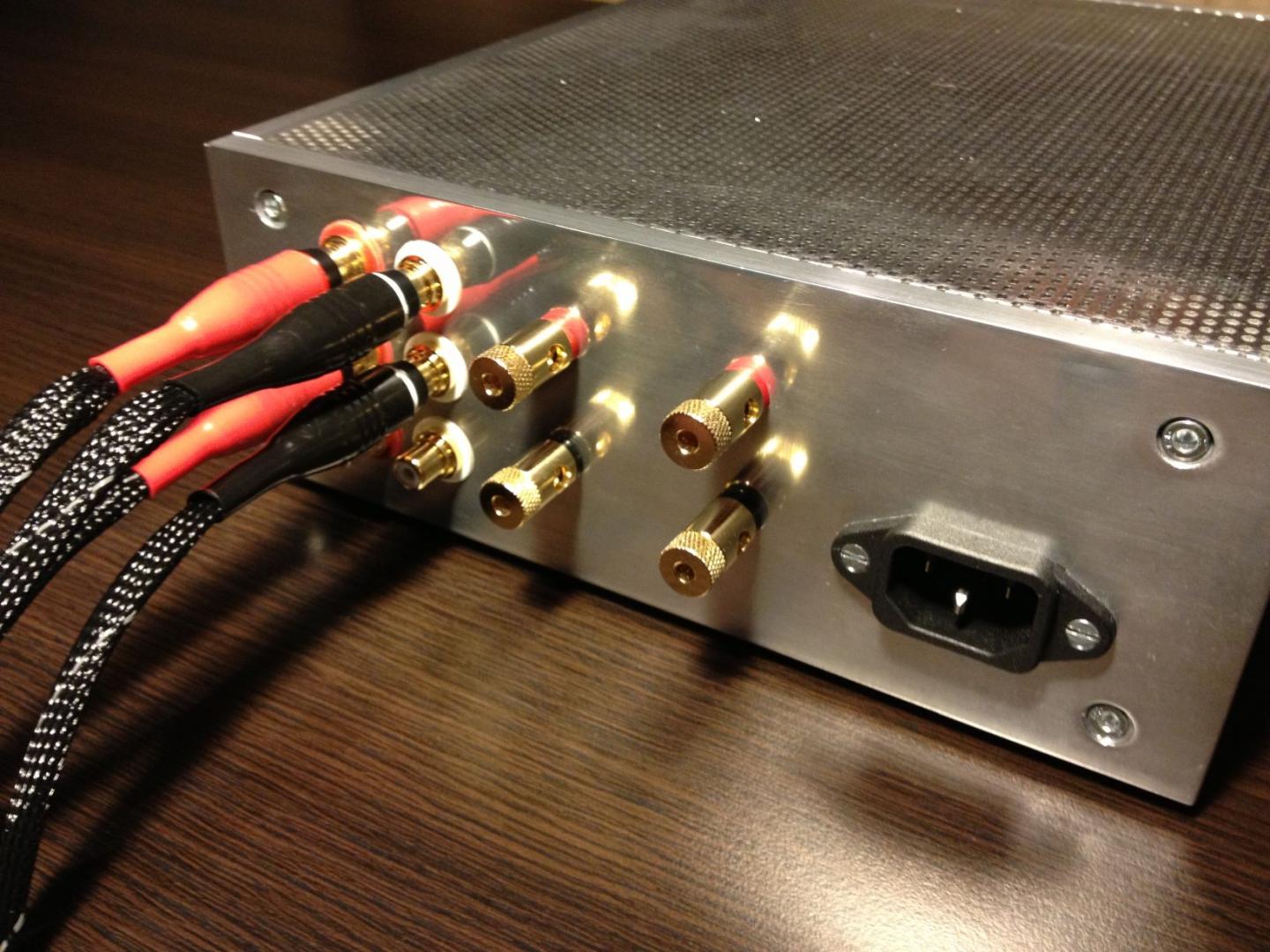

Poniżej kilka nowych zdjęć.



Kolego rav020, ja u siebie także łącze masę sygnałową z uziemieniem poprzez obudowę i jest ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Stycznia 2013 przez dziegma

[Ape]

Przemiataj żeby LM był izolowany (wersja TF) jeżeli nie jest, należy użyć podkładek izolujących, gdyż na obudowie LM-a jest "-" a nie masa, więc "wybuchnie"

[rav020]

Kolego rav020, ja u siebie także łącze masę sygnałową z uziemieniem poprzez obudowę i jest ok.



A jeżeli po prostu dam uziemienie na obudowe i pod trafo a masę zostawię osobno i nie będzie żadnych przykrych dźwięków to może być prawda?



ps. widzę że mam taki sam włącznik podświetlany, tylko ja wykorzystuje same podświetlenie.

[dziegma]

A jeżeli po prostu dam uziemienie na obudowe i pod trafo a masę zostawię osobno i nie będzie żadnych przykrych dźwięków to może być prawda?



ps. widzę że mam taki sam włącznik podświetlany, tylko ja wykorzystuje same podświetlenie.



U mnie były i DC skakało bez uziemiania masy

[rav020]

A proszę odpowiedzcie mi jeszcze na jedno pytanie. Czy jest różnica w zastosowaniu kondensatora bipolarnego a zwykłego elektrolita dobrej jakości na wejściu wzmaka? Blokuje stałe napięcie - rozumiem. Czy te częste 4,7uF jest regułą? Może lepiej dać 2x2,2uF równolegle i mieć mniejszą reaktancję?, czyli mniejsze straty...

[Ape]

na wejściu lepiej nie dawać w ogóle, chyba że w CD/Pre nie masz na wyjściu ( ale 100% fabrycznych klocków ma takowe, i tamte lepiej zmienić na dobrej klasy MKP)
