GAINCLONE

[dolphin123]

Cokolwiek byś nie złożył - będziesz zadowolony. Każda konstrukcja jest godna polecenia, bo firmowy wzmak w tej cenie tak nie zagra... A na mój test pewnie będzie trzeba jeszcze poczekać...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rav020]

Witam,

Ten temat jest tak ogromny a ja potrzebuję tylko gotowy wzór płytki zasilania pod 3785 (samego zasilania)

Czy ktoś może mi podesłać na [email protected]??

Z góry dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

raczej do układu 3875.(?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tu znajdziesz pdf. płytki LM3875 i zasilania



radze kupić gotowe nawet te najtańsze płytki u Petera gdyż wczoraj składałem na płytkach innego forumowicza ( z litosci nie powiem o kogo chodzi) to był jakis dramat i taki syf że głowa boli. Peterowe są o niebo lepiej zaprojektowane i odporne mechanicznie na wielokrotne lutowanie.

Jeszcze lepiej polutowac to na pająka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

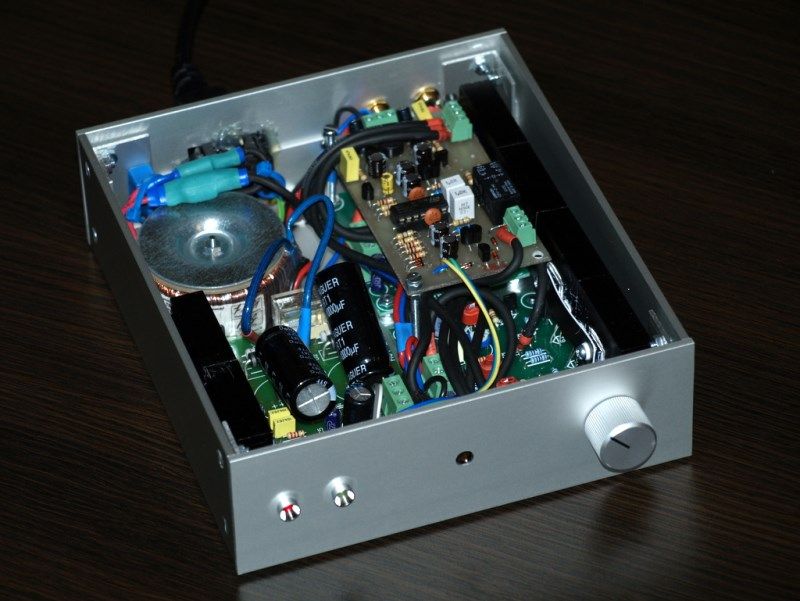

A to taka hybryda :) Gainclone/WS503... czyli lekko zreanimowany trup z szafy dla kolegi szwagra. Gra to nawet całkiem całkiem , zwłaszcza z konturem wymiata:))))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Uzyłem orginalnego trafa , na 30V w sumie najdrozsze tutaj są gniazda głosnikowe ...całosć części to ok 150 zł.

Zapewne jest jeszcze sporo takich WS ów do reanimacji...układ działa bez brumu, nie grzeje sie a wygląd bezcenny :)

Idea była taka by wykorzystać preamp i selektor wejsć wszystko po minimalnych kosztach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Października 2012 przez antos

[mtx]

Gdzie mogę kupić płytkę , interesuje mnie sprawdzony projekt, oczywiście jedna sztuka -wersja stereo. Może ktoś zrezygnował z projektu lub zmienił plany i taka płytka zalega w szufladzie, może być z elementami lub złożona -odpalona , chętnie odkupie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gwes]

Mało co publikuje, ale postanowiłem po kilku latach użytkowania gainclone napisać swoje spostrzeżenia.

Po wielu próbach ja osobiście pozostałem przy montażu na pająka, 1000uf przy układzie na obu gałęziach, przy mostkach po 500uf ale tylko na gałęzi ujemnej ( te po 500uf dają dynamiki a nie zabijają finezji).

W mojej subiektywnej ocenie dźwięk się zrobił bardzo świeży i subtelny jak wspólny punkt masy przeniosłem centralnie pomiędzy gniazda wejść, ustały też problemy z bramami itd.

I na ostatek, fenomenem są tanie gniazda z mosiądzu, autentycznie degradują dźwięk.

To tyle, pozdrawiam wszystkich chałupników i życzę zadowolenia ze swoich prac.

Pozdrawiam,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Czy kable Cardasa , które dostarczał Peter w kitach GC lutowały się ,,trudno" . Mam kabelki i chyba własnie takie Cardasy ale za cholere nie moge ich przylutowac solidnie - plecionka jest jakby pokryta warstwą izolacji ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Czy kable Cardasa , które dostarczał Peter w kitach GC lutowały się ,,trudno" . Mam kabelki i chyba własnie takie Cardasy ale za cholere nie moge ich przylutowac solidnie - plecionka jest jakby pokryta warstwą izolacji ...

Zgadza się one mają jeszcze emalię i trzeba ją oskrobać. Pamiętam wpisy na ten temat samego Petera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Końcówek czarnego Cardasa w emalii się nie skrobie, Litza składa się z nitek powlekanych z osobna przezroczystą izolacją plus czarna emalia zewnątrz.. Peter zalecał termizowanie końcówek w rozgrzanej cynie. Jest to kłopotliwe i mało estetyczne jednak spełnia swoje zadanie lepiej od skrobania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Chyba jednak wymienię te Cardasy na coś bardziej praktycznego w montażu, zwłaszcza że są to chyba podstawowe kable w ofercie tego producenta .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Jeśli masz dobrze grzejącą lutownicę to bez problemu powinno Ci się udać pocynować te kable.Odpowiednio wysoka temperatura, cyna, trochę kalafoni i pięknie pokrywasz cyną te kabelki. Emalia z drucików wtedy sama odchodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

To żaden problem, wystarczy dobrze rozgrzana lutownica. Ten Cardas jest najlepszy w połaczeniu czincz/LM. Próbowałem srebro i ten Cardas jest przezroczysty inne (a próbowałem sporo) zawsze jakoś tam coś zmieniały albo zamulały albo coś dudniło...to jest taki punkt krytyczny GC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Za dużo wpisów:(

Konkretne pytanie:

Czy jeden transformator może zasilać dwa mostki , czy lepiej z jednego mostka dać napiecia na dwie płytki z LM'ami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Może. Robiłem próby i najlepiej zagrała wersja - jedno trafo, jeden zasilacz na dwa LM. Brzmienie z jednego zasilacza miało najbardziej angażujący i muzykalny dźwięk. Obecnie czasem słucham na GC i mam trafo z 4 uzwojeniami i co za tym idzie podłaczone są dwa zasilacze. Wzrasta w ten sposób dynamika, ale dźwięk traci to "coś". Moje wrażenia dotyczą wersji tej najbardziej wypasionej z BGstd, BGN,Caddock, Riken, lica Cardasa na sygnale, a na wyjściu Kimber 19ga

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dziegma]

Cześć wszystkim.

Przymierzam się do zrobienia pierwszego gainclona i mam prośbę o opinię.

Jakiś czas temu zrobiłem sobie słuchawkowca i wykonałem do niego samodzielnie obudowę o wymiarach ok 17cm/19cm/5cm. Załączam zdjęcia.

Chciałbym zrobić gainclona w takiej samej obudowie o tych samych wymiarach. Czy uda mi się "upchnąć" wszystko w obudowie o tak niewielkich wymiarach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

Jak toroid nie będzie zajmował więcej niż 1/4 obudowy to się da. Połowa będzie zajęta przez trafo, zasilacz i ewentualnie zabezpieczenie głośników a druga połowa radiator ze scalakiem na małej płytce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Listopada 2012 przez dolphin123

[ted125]

dziegma



Nie martwił bym się tym,zawsze mozna zrobić monobloki,czyli 2 X mono.Lub oddzielnie tj, w jednym zasilacz,a w drugim wzmacniacz stereo,coś jak oryginlny GC.Japończyka czy Pitera z Kanady.ten drugi sposób wydaje się być sensowniejszy,bardziej sprawdzony i może mniej kłopotliwy,a może i tańszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dziegma]

Dzieki za wasze uwagi, zaczynam więc od obudowy ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

da się raczej upchnąć:), tym bardziej że obudowę mozna wykorzystac jako radiator, LM zbytnio się nie grzeją. Jest nawet duża zaleta małej obudowy gdyż zmusza to do lepszego rozmieszczenia płytek i wejsc i wyjsc aby skrócić kable do minimum.

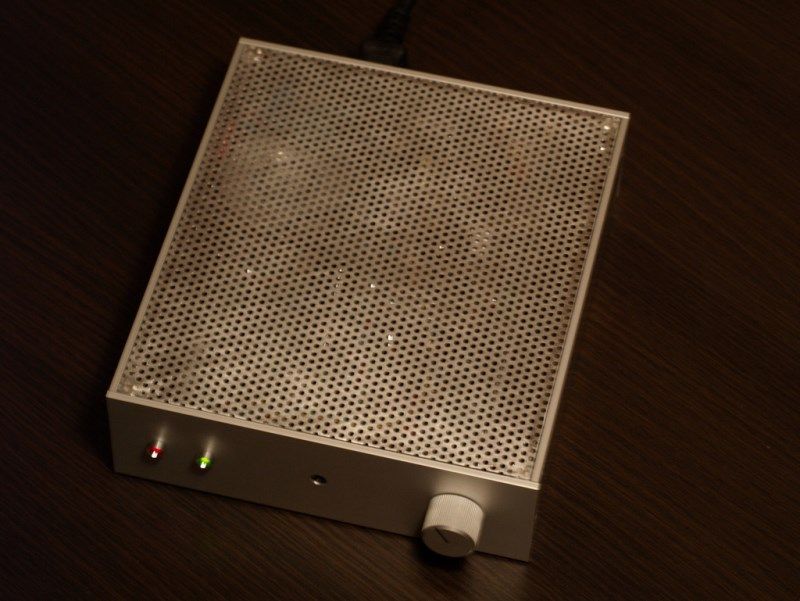

Obudowa Digiego od którego swego czasu ją nabyłem....może kogoś zainspiruje :)

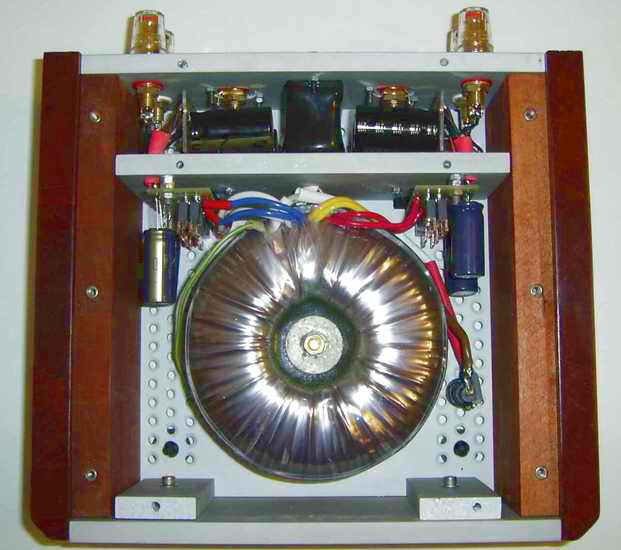

albo wyprowadzenie zasilacza poza obudowę jak u Petera



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Listopada 2012 przez antos

[dziegma]

Dzięki za porady. Trafo już wiem że mi nie wejdzie do tej obudowy, zrobię więc pewnie w oddzielnych.

Mam jednak kolejna prośbą, starałem się odnaleźć w tym wątku projekt płytek PCB do wzmacniacza pod LM3875 i zasilacza w wersji do termotransferu, ale niestety nie odnalazłem. Generalnie opieram się na projekcie Petera.

Czy byłby ktoś tak uprzejmy i wrzucił lub podesłał na priva wersje do termotransferu?

Serdeczne dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Listopada 2012 przez dziegma

[artw]

też byłbym wdzięczny za termotransfer

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dziegma]

Serio nikt nie ma PCB do termotransferu ? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dziegma]

A czy ktoś z szanownych forumowiczów mógłby się podzielić projektem w Protelu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jester71]

Pomóżcie Ludziska!



W moim GC transformator (toroidy 2x 22v, 300VA) jest zawsze zimny, niezależnie, czy gram cicho, czy głośno, długo, czy krótko. To samo dotyczy diod MUR860. Czy to jest normalne? Wydaje mi się, że jakis tam prąd GC powinien pobierać i coś oprócz kostek LM powinno sie grzać również trafo.

Kiedyś podłączyłem pod trafo dwie żarówki 24V 60W (oczywiście po jednej na jedno uzwojenie wtórne) i po niedługim czasie trafo robiło się gorące. Podejrzewam,że cos jest nie tak, jakby GC nie wyrabiał prądowo, bo bas jest rozlany i nie ma dynamiki. A może coś go nie wysterowuje, w obwodach sygnałowych? Mam dwie końcówki GC i w jednym i drugim jest tak samo. Może jest tu ktoś w rozsądnej odległości od Inowrocławia (tak powiedzmy do 70 km) ?



Pozdro!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lucek12]

Może ktoś z kolegów ma do odstąpienia

rezystory Caddock , Riken, Vishay

takie jak zalecane przez P.D. do gainclona ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Pomóżcie Ludziska!



W moim GC transformator (toroidy 2x 22v, 300VA) jest zawsze zimny, niezależnie, czy gram cicho, czy głośno, długo, czy krótko. To samo dotyczy diod MUR860. Czy to jest normalne? Wydaje mi się, że jakis tam prąd GC powinien pobierać i coś oprócz kostek LM powinno sie grzać również trafo.

Kiedyś podłączyłem pod trafo dwie żarówki 24V 60W (oczywiście po jednej na jedno uzwojenie wtórne) i po niedługim czasie trafo robiło się gorące. Podejrzewam,że cos jest nie tak, jakby GC nie wyrabiał prądowo, bo bas jest rozlany i nie ma dynamiki. A może coś go nie wysterowuje, w obwodach sygnałowych? Mam dwie końcówki GC i w jednym i drugim jest tak samo. Może jest tu ktoś w rozsądnej odległości od Inowrocławia (tak powiedzmy do 70 km) ?



Pozdro!

Temp trafa oraz diód jest normalna, w tym układzie grzeją się wyłącznie LM . Bardziej wydajna prądowo jest wersja z dwoma mostkami czyli cztery pary uzwojeń wtórnych z pogrubionym drutem i 16 diód... na zdjęciu powyżej . Do głosników prądożernych ta wersja jest lepsza....i np 400VA ....Warto tez aby druty łączące płytki zasilacza z LM miały odpowiedni przekrój. Ma to znaczenie jesli chodzi o bas jego zejscie i dynamikę. Nie mniej jesli zródło czy preamp nie mają dobrego basu ,... GC nic tu nie poprawi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

bo bas jest rozlany i nie ma dynamiki.

GC to wybredne bydlę i nie lubi "trudnych kolumn". Widocznie u Ciebie w Twoim wykonaniu GC ma problem z basem i ogólnie nie jest w stanie głośników wysterować w niskim zakresie bo przebieg impedancji kolumny jest dla niego zbyt trudny. Mozna to poprawić tak jak napisał kol antoś, ale cudów to bym się nie spodziewał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
