PHONO STAGE MM MC - wersja forumowa

tomant · 9 Października 2010

ahaja, jak tam postępy hardcorowej wersji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 9 Października 2010

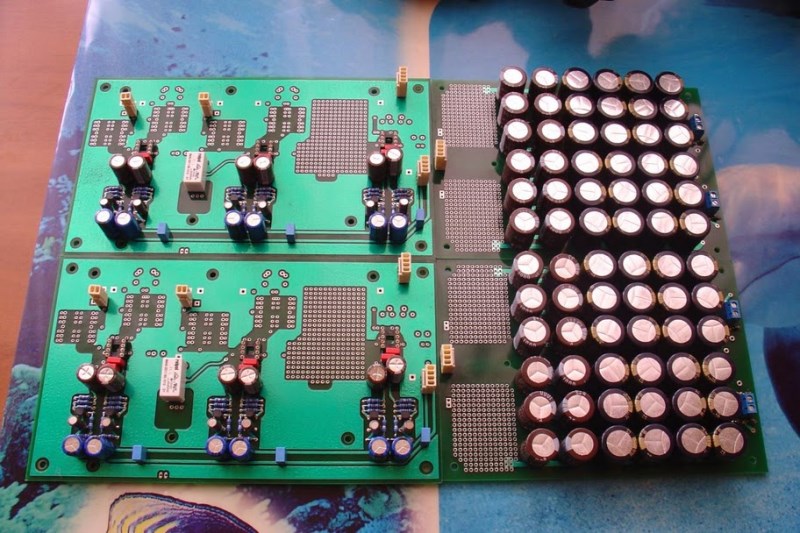

Ano tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To na 99% ostateczna wersja.

Wcześniej była prostsza ... ale nie zasługiwała na miano 'hardcore' ...

:-)

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

grynio · 9 Października 2010

Ano tak: <a href='

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) class='bbc_url' title='Zewnętrzny odnośnik' rel='nofollow external'>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) To na 99% ostateczna wersja. Wcześniej była prostsza ... ale nie zasługiwała na miano 'hardcore' ... :-) K

AHAJA jesteś wielki!

Aż mi ślinka pociekła, a żona myślała, że znowu porno strony oglądam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

gremdek · 9 Października 2010

wygląda jak projekty sputnika, czyli dobrze!

a jakieś szacunki ile może wynieść to razem z elementami?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 9 Października 2010

No, wygląda jak wygląda. Mnie się wreszcie podoba. To jakaś 12ta wersja tego projektu ... Na początku się powstrzymywałem przed zbytnim rozbudowaniem go, jednak po wielu testach wyszło, że tak będzie dobrze.

Nie mam pojęcia jeszcze jakie będą koszty bo nie wysyłałem do wyceny.

Wiem, że na jeden kanał będzie około 1000 padów ... :-)

Lwia część wyjdzie na zasilanie ... np każdy Opamp ma swoją stabilizację ...

Zostały mi teraz do obliczenia wartości R w R Loading dla sekcji MM - ma być kilkadziesiąt możliwości łącznie. Od 1k ... około 100k.To nie jest trudne, ale upierdliwe - dobranie kilkunastu wartości tak by dawały w odpowiednich kombinacjach założone wartości.

Pojemności od 0 ... 400pF.

Więcej nie będę pisał i zaśmiecał.

Założę odpowiedni wątek ... jak dojdę ;-).

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

arnipl · 9 Października 2010

Ahaja nie strasz ludzi dając publiczny album!

Chłopie to co tam zobaczyłem mnie przestraszyło

toż to pornografia!

pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tomant · 9 Października 2010

Ahaja nie strasz ludzi dając publiczny album! Chłopie to co tam zobaczyłem mnie przestraszyło toż to pornografia! pozdr

Też to widziałem i nie powiem, ale mnie trochę zamurowało :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 12 Października 2010

Ahaja nie strasz ludzi dając publiczny album!

Chłopie to co tam zobaczyłem mnie przestraszyło

toż to pornografia!

pozdr

uch coś pięknego...

PS. Mam pytanie czy masa ramienia powinna być podłączona do masy układu czy do chassis i do gleby?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 12 Października 2010

Od ramienia powinien lecieć dodatkowy przewód (uziemienie) i łączyć się z preampem (i jego masą) przez gniazdo GND.

Obudowę podpina się do tego gniazda przez mały rezystor.

Jeśli masz 3 żyłową instalację to można spróbować podpiąć uziemienie ramienia do bolca w gniazdku - wtedy dobrez jest być pewnym, że masa ramienia nie jest podłączona wewnątrz gramofonu z masą sygnałową.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 12 Października 2010

ok dzięki, tak mam 3 żyłową w ścianie.

Ok czyli podłaczenie do masy układu a obudowa do bolca przez 47 ohm.

masę układu moze podłączyć do bolca w sposób jaki to w Pass Pearl jest pokazane.http://passdiy.com/pdf/PEARL%202.pdf FIG.7 poprzez mostek. Całkiem ciekawe rozwiązanie.

Pozdrawiam

Matt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 12 Października 2010

Najlepiej preamp łączyć sieciówką 2 żyłową. Jeśli podepniesz 3 żyły, wzmak też będzie miał 3 żyły i nie zrobisz loop braker'a to możesz mieć nielichy przydźwięk - pętla.

Gniazdo GND - to dodatkowe gniazdo w preampie.

Bolec - bolec E w gniazdku sieciowym.

To tak by była jasność co do oznaczeń ;-)

Ja robię jak na rysunku. Pre ze 'ścianą' łączę 2oma przewodami.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 12 Października 2010

tak ok, wszystko kumam

ale w serwisówce Passa piszą ze ten mostek daje właśnie ochronę między innymi przed pętlą masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 12 Października 2010

Tak - robi się tak właśnie by takim przypadkom zapobiec. To właśnie loop braker. W szczególności jeśli się wtyka wszędzie 3 żyłowe druty i wszystko uziemia to tak trzeba zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 12 Października 2010

ok thx.

Ahaja, poraz drugi robię VSPS lecz chcę dodać opamp ad797 jako bufor ze wzmocnieniem 1, czy robiłeś taką opcję może?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 12 Października 2010

Nie robiłem. Kiedyś o tym myślałem, albo na wyjściu o buf634 lub tranzystorach bipolarnych (coś ala 113 z ESP). Można dać jakiś inny prądowo wydajny opamp.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 12 Października 2010

ja zrobiłem kiedys bufory z ad797 w nosdacku, i przeszło moje najśmielsze oczekiwania, bas i potęga była dużo lepsza, mam już gotowe układy polutowane, zobaczymy co z tego wyjdzie. JEst do porównań pierwsza wersja VSPS z jednym opampem.

jeszcze jedna rzecz, jako opamp wstępny chce użyć ne5534 lub opa134 (wejście na jfetach), oba mają ciekawy układzik w nocie zapodany coby nie było 0 na wyjsciu i być może się uda zrobić to bez konda w torze (chciałbym). Zasugerowałem się stopniem analogowym w MBLu 1531 (są tu na forum fotki bebechów), jest tam ne5534 z prką i bufory na ad797, bez konda w torze.

Ponieważ opamp wstępny będzie ze wzmocnieniem 40dB może uda się wyzerować offset.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jarkog · 13 Października 2010

Witam

Bardzo się cieszę, że wraz z moim zainteresowaniem winylem, zbiega się kolejna edycja bardzo chwalonego przedwzmacniacza kolegi Ahaja. Proszę mi powiedzieć, czy jego złożenie będzie wymagało jakiegoś uruchomienia czy wystarczą w zasadzie chęci i umiejętność posłużenia się lutownicą? :)))

Pozdrawiam Jarek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

arnipl · 13 Października 2010

Trzeba potrafić obsługiwać się miernikiem - mierzenie rezystorów i napięcia [?] ja sam niestety rady nie dałem chociaż lutownicy potrafię używać w japońskim stylu ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jarkog · 13 Października 2010

Samo mierzenie napięć i rezystorów to nie byłby chyba problem. Tylko aby wiedzieć gdzie, kiedy i po co mierzyć. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 13 Października 2010

Pomiar elementów typu rezystory odbywa się ... w rękach :-). Na pcb pomiar ograniczać się ma do sprawdzenia i ustawienia napięć po przyłożeniu końcówek pomiarowych do punktów kontrolnych bo takie będą dodane. That's all.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jarkog · 14 Października 2010

Pomiar elementów typu rezystory odbywa się ... w rękach :-). Na pcb pomiar ograniczać się ma do sprawdzenia i ustawienia napięć po przyłożeniu końcówek pomiarowych do punktów kontrolnych bo takie będą dodane. That's all.

Dzięki serdeczne za wyjaśnienie. To powinienem sobie poradzić bez problemu. Zacieram łapki i wstrzymuję się z zakupem gotowca ze sklepu (myślałem na początek o CA640), poczekam w takim razie. :)

Pozdrowienia

Jarek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

LunaticAllegro · 25 Października 2010

Uruchomilem Pre wersja z pierwszego zamowienia. Troche późno ale dobrze ze wogole to się udało. :)

Mam problem dlatego zwracam sie na lamach forum o pomoc.

Mianowicie:

Odpalilem jak smiem twierdzic z pierwszego kopa - jednak mam problem nie wiem jakiej natury - czy to jest zwiazane ze wzmocnieniem czy moze z jakims wzbudzaniem ukladu...

Otóz przy bardziej dynamicznych fragmentach plyt slychać strzały w glosnikach, raz w jednym raz w drugim. Nie ma wyraznego (slyszalnego) przesteru lecz obawa przed uszkodzeniem glosnikow nie pozwala mi probowanie i szukanie przyszyny. Strzaly w glosnikach nie są na najnizszych czestotliwosciach ani na najwyzszych lecz powiedzmy na srednich. Cos jakby w danym momencie plyty załączał sie jakis odbiornik i wprowadzal zakłocenia (lodowka, zamrazalka) ale sprawdzilem kilkukrotnie jest to w tych samych momentach plyt. Plyta ogólnie gra dobrze, nie jest porysowana a jednak cos jest nie tak.

Przedwzmacniacz jaki zastosowalem to OPA2132 a nastepnie po wymianie na OPA2134 jakby chwilowo strzaly zrobily sie mniej slyszalne przechodzac juz w trzaski. Nie mniej jednak pozniej wrocilo wszystko do stanu z przed zamiany OPów.

Napiecie jakie mam ustawione to 12V

Kondensatory przy opach zbocznikowane Tantalami 2.2uF/25V

Na chwile obecna nie posiadam dlawikow - jest zwora - ale idą poczta!!!!

Wspomne jeszcze ze uklad polaczony jest narazie wstepnie - nie posiada zadnego uziemienia....!

Wkladka MM - JVC

parametry tutaj -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy ktos moze pomoc w tej sprawie???

MM

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Benpe** · 27 Grudnia 2010

Wrzucę fotki pre zanim wejdą realizacje wersji NUDA...

Obudowa po starym wzmaku Pioneer, trafo audio 2x12V 100VA, napięcia ustawione na 12,5V.

Mocowanie zasilania i MM/MC na radiatorze tego wzmaka.

OpAmpy LME49720.

Dodałem symetryzator na DRV135, jest na płytce uniwersalnej ukryty w tym białym pudełku.

Obecnie symetryzuje wyjście MM.

No i gra muzyka.

Pozdrowienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jac660 · 27 Grudnia 2010

skąd wziąłeś te radiatorki na opampy??? pomagają?

ja właśnie spaliłem już chyba piąty opamp w vsp-sie, co może być przyczyną? napięcie mam ustawione na ok 15V...?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Grudnia 2010 przez jac660

**Benpe** · 27 Grudnia 2010

Radiatorki obniżyły temperaturę z około 50st do poniżej 40st, przy +/- 12,5V, u Ciebie pewnie cieplej.

Zakupione w ELFA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

magazyn · 11 Stycznia 2011

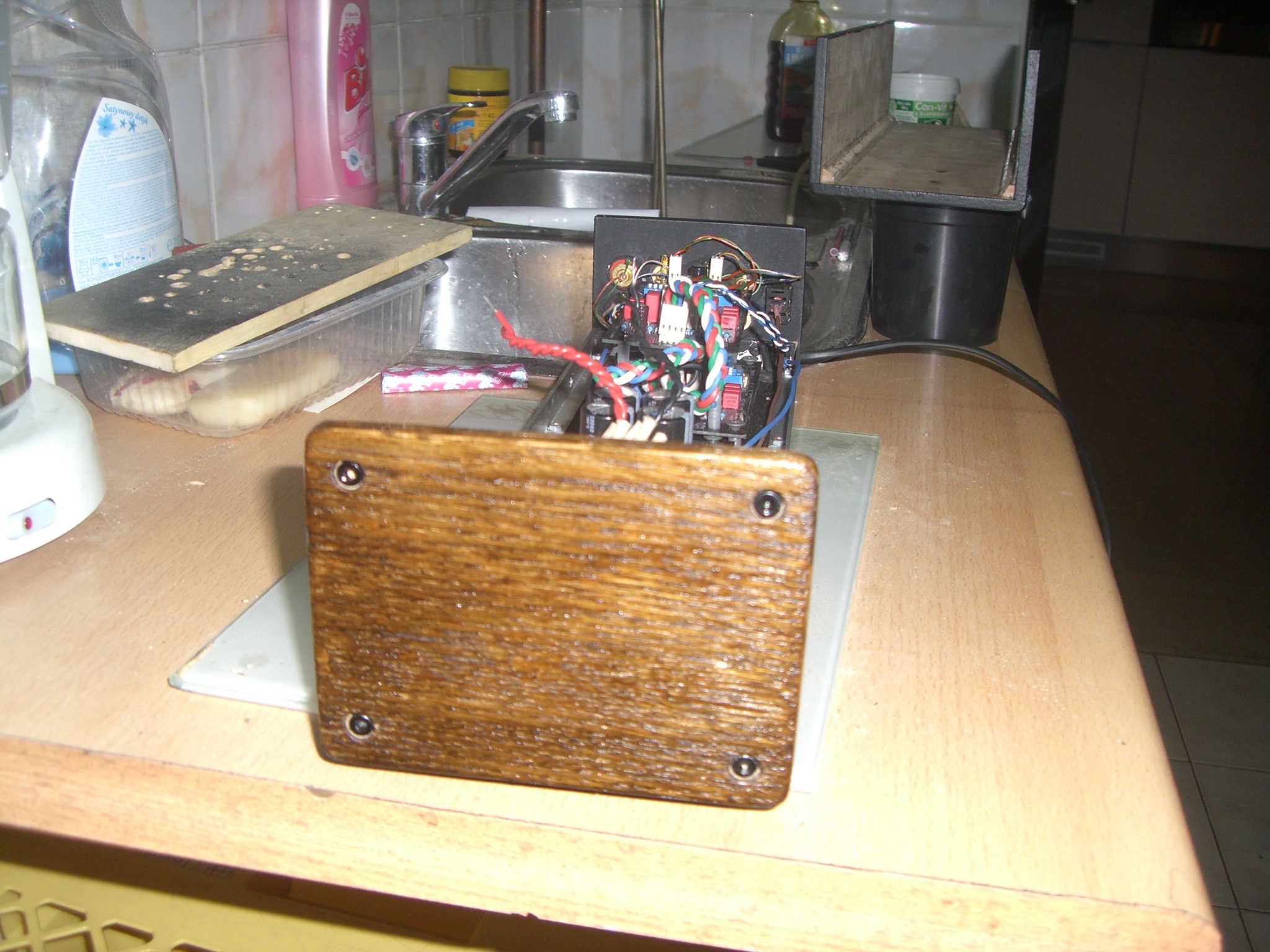

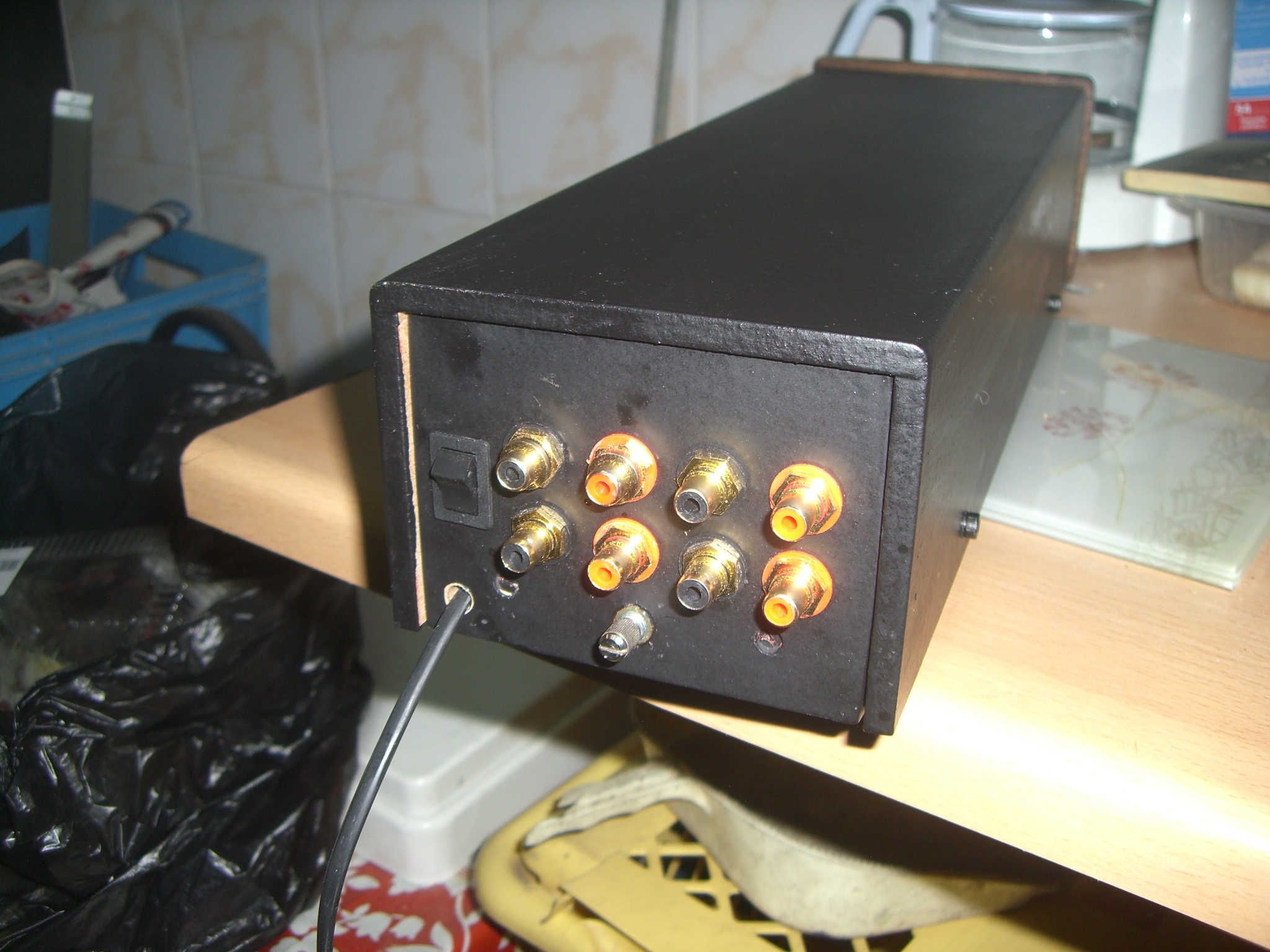

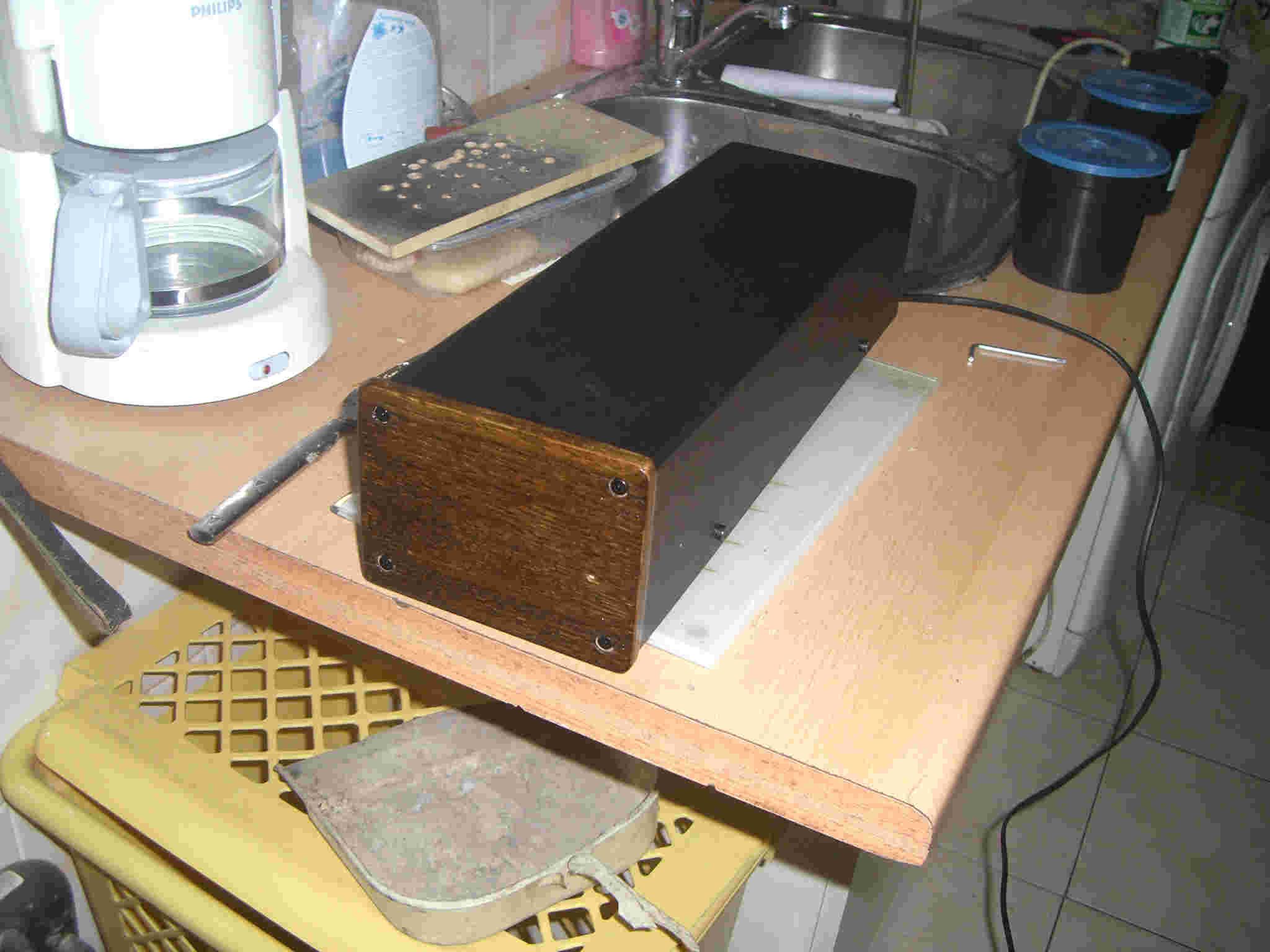

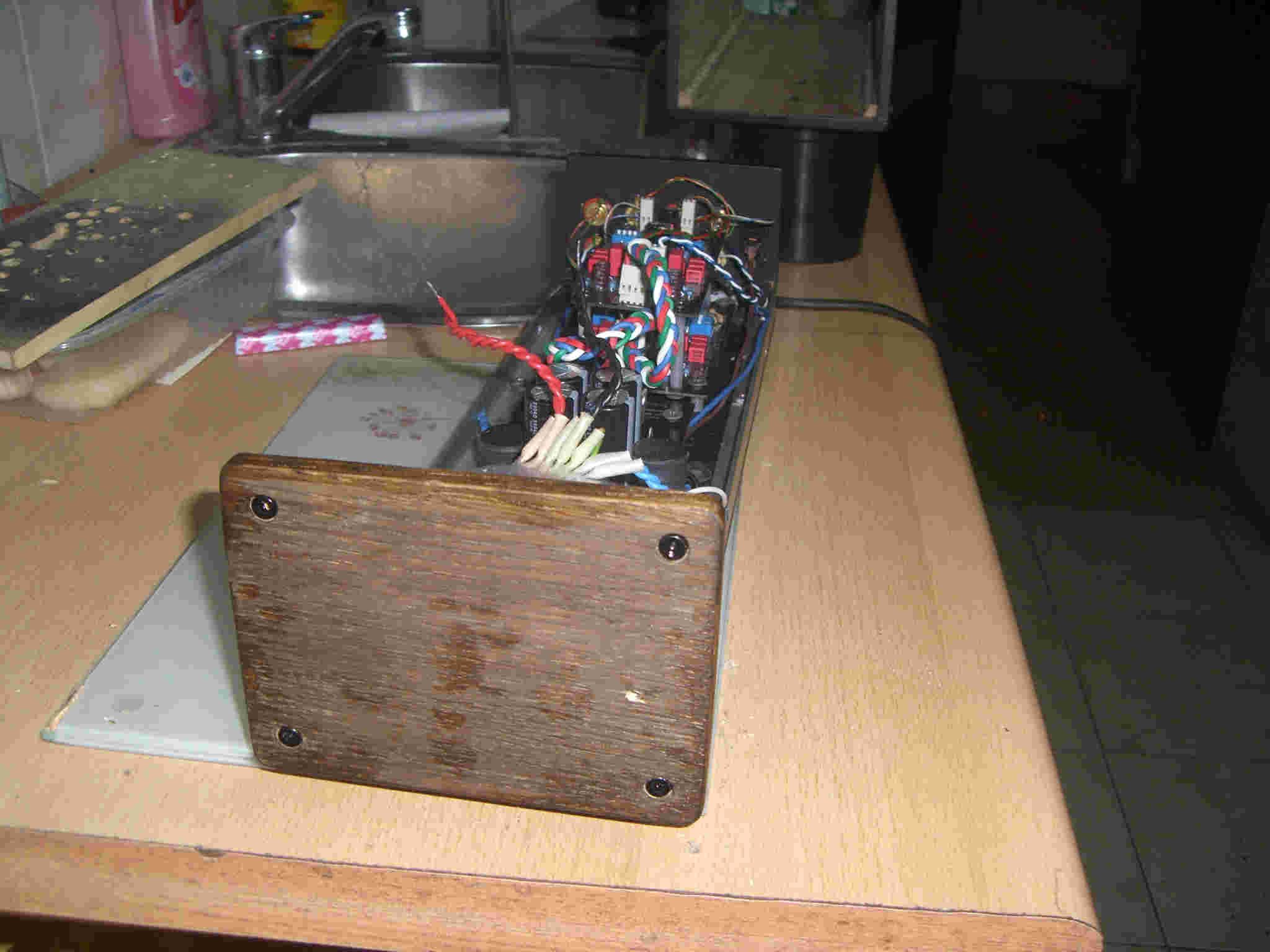

Witam,nareszcie udało mi się,zrobić obudowę,do forumowego pre,cała z mdf-u 7mm,polakierowana na czarny mat,panel przedni też ten sam mdf,tylko oklejony fornirem dębowym-(to dopiero była jazda z oklejeniem obrzeża fornirem dębowym wzdłuż słoi 7mm), najpierw namoczyłem w wodzie a potem klej ,ale się udało, "podłoga" obudowy usztywniona kontowniczkiem aluminiowym,niestety nie zdążyłem przetestować,prawie wszystko podłączone,brakło czasu,pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ganzz_gut · 11 Stycznia 2011

Witam,nareszcie udało mi się,zrobić obudowę,do forumowego pre,cała z mdf-u 7mm,polakierowana na czarny mat,panel przedni też ten sam mdf,tylko oklejony fornirem dębowym-(to dopiero była jazda z oklejeniem obrzeża fornirem dębowym wzdłuż słoi 7mm), najpierw namoczyłem w wodzie a potem klej ,ale się udało, "podłoga" obudowy usztywniona kontowniczkiem aluminiowym,niestety nie zdążyłem przetestować,prawie wszystko podłączone,brakło czasu,pozdrawiam

Hmm... lepiej późno niż wcale, choć w zasadzie trudno powiedzieć jak wyszło azaliż/gdyż zdjęcia są za duże i niewiele widać :(
