>>r1212,dzięki za info,ostatnia próba...,proszę nie krzyczeć jak nie wyjdzie,pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asertywny]

Tu jest ciekawy układ razem z pcb, no i mniejsze problemy z opamp'ami.



C:\Dokumente und Einstellungen\Admin\Desktop\Google-Ergebnis für http--sjostromaudio_com-hifi_pics-hifi_100pr-qsxm2r1schema_p2color_gif.mht

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek1]

Tu jest ciekawy układ razem z pcb, no i mniejsze problemy z opamp'ami.



C:\Dokumente und Einstellungen\Admin\Desktop\Google-Ergebnis für http--sjostromaudio_com-hifi_pics-hifi_100pr-qsxm2r1schema_p2color_gif.mht



Ale to chyba nie ten wątek?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asertywny]

Przepraszam, źle adres wpisałem. Tu jest poprawny:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Oczywiście, że to inny układ. Ja nie buduję układów korekcyjnych do gramofonów, ale natknąłem się na taki i dlatego podaję, bo może ktoś jest zainteresowany lub otworzy ten temat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarek.zeb-ce]

Witam, czy jest jeszcze szansa kupic płytkę pod VSPSA wraz z zasilaczem, albo są gdzieś w sieci udostępnione wzory płytek ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek1]

Witam, czy jest jeszcze szansa kupic płytkę pod VSPSA wraz z zasilaczem, albo są gdzieś w sieci udostępnione wzory płytek ???



Nie znam się zbytnio na elektronice, ale te z pierwszego wpisu ahaji nie wystarczą? To może tym tropem -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Myślę, ze jeszcze moment i pewno ktoś będzie sie pozbywał forumowego pre - wchodzi nowe - NUDA (ale może być i tak, że lepsze wrogiem dobrego:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarek.zeb-ce]

Według tych zdjęć nie bardzo. Chodzi mi raczej o wzory płytek, ścieżek. Lub możliwość kupienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[goretti]

Myślę, ze jeszcze moment i pewno ktoś będzie sie pozbywał forumowego pre - wchodzi nowe - NUDA (ale może być i tak, że lepsze wrogiem dobrego:)





Jeżeli ktoś z szanownych forumowiczów będzie pozbywał się poprzedniej wersji pre "forumowego" to proszę dać znać.



Pozdrawiam



Goretti

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asertywny]

Tu też jest kilka ciekawych rozwiązań:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dodam że nigdy nie stosowałem żadnych złącz i wtyków, poza cinch a przewody lutowałem bezpośrednio do płytki. Jako kable sygnałowe stosowałem zawsze srebrzone RG178 lub RG179.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ulver78]

Witam,



jeżeli ktoś byłby zainteresowany nabyciem PRE (niezłożonego) to zapraszam na PW.



Pozdrawiam

Ulver

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Czy mierzył ktoś tłumienność ( separcje )przesłuchów sekcji MM i MC.

Jaka jest "odporność" na przenikanie sygnału z kanału L do R i vs.

Czy istnieje jakaś zalezność od ustawionej czułości wejścia (gain)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mcdenko]

Witam,

Czy ma ktos moze wolne PCB do PRE MM z tego wątku? Chętnie przygarnę :)

Ew. wiadomosci na pw albo [email protected] :)



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[burz]

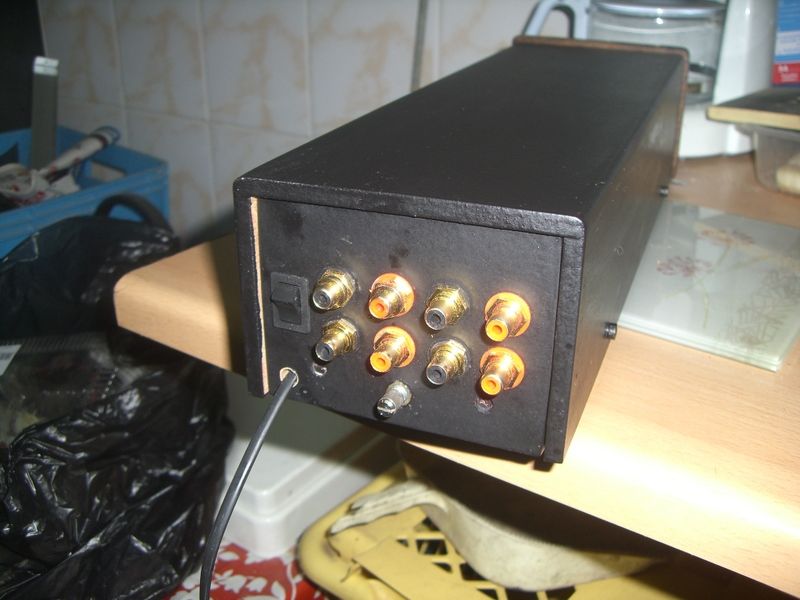

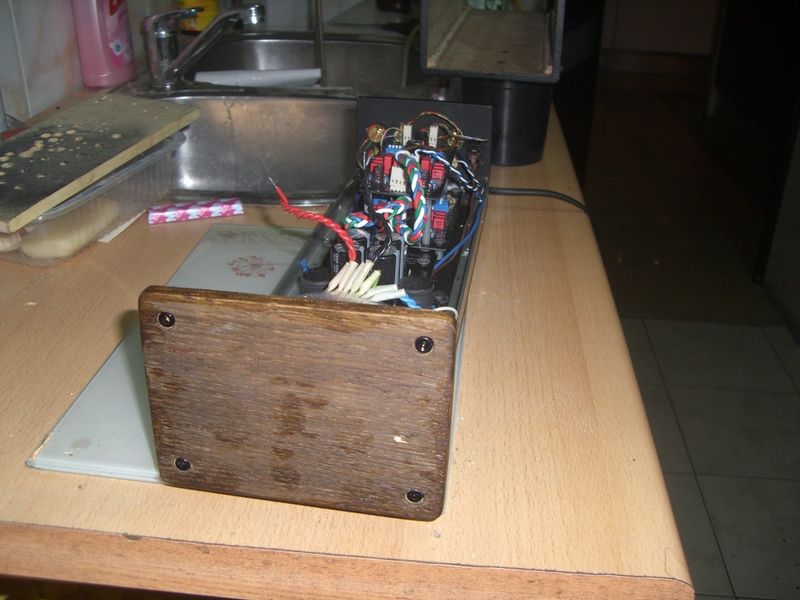

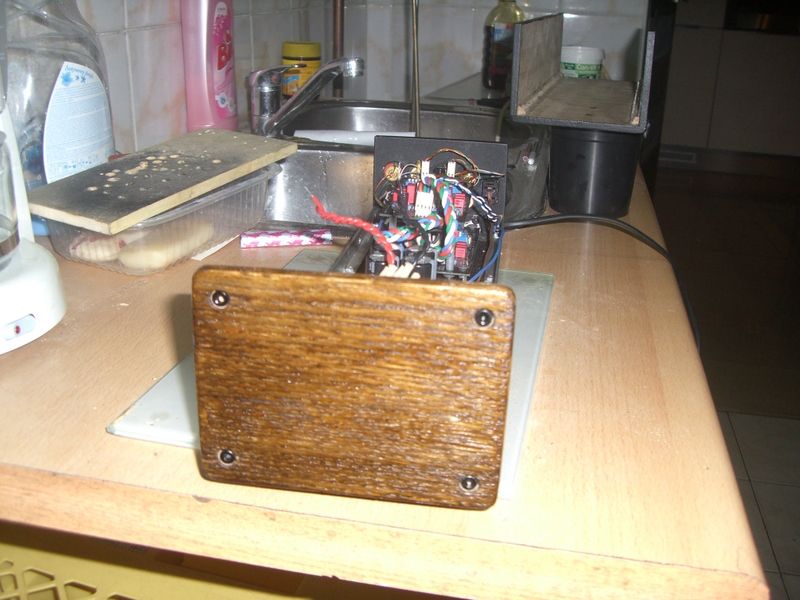

Sprzedaję MC. Może kogoś zainteresuje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

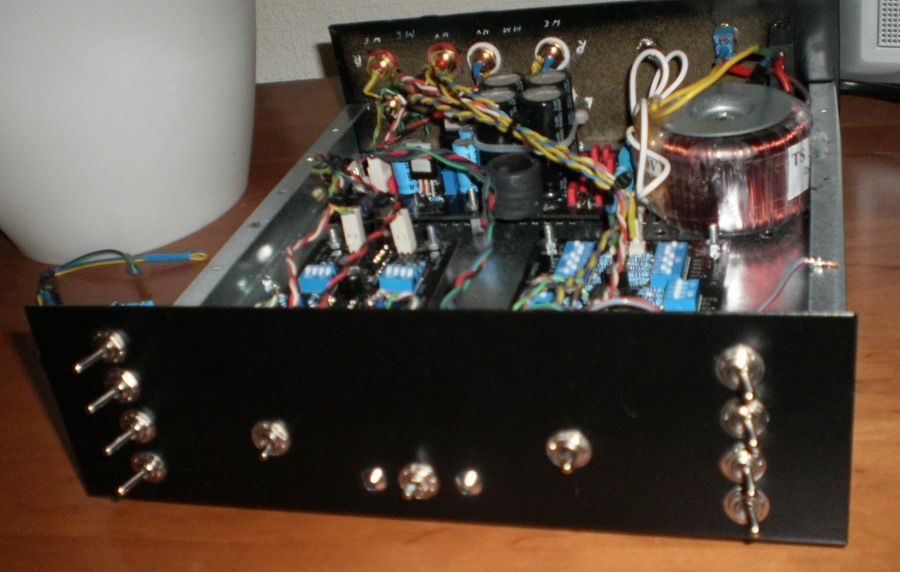

Potrzeba dopasowywania pre do różnych wkładek podpowiedziała mi przeniesienie przełączników na zewnątrz obudowy.

Mimo uwag Konstruktora o potrzebie stosowania "spec" switchów, udało się to zrealizować na zwykłych.Początkowe problemy z brumem łatwo zniknęły po zastosowaniu skrętki od punktów na PCB do właczników.Również właściwe poprowadzenie masy od płytek MM i MC dało więcej niż zadowalające efekty.Być może powodem były izolowane w pełni gniazda RCA od obudowy . Po dodaniu masy GND w MC I MM BCB -zero śmieci.

Praca wybranej sekcji sygnalizowana jest led'em.Masy napięciowe są na stałe dołaczone do płytek a jedynie _+ są przełączane.Teraz jest "jazda"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drajek]

Witam

Jestem bardzo zafascynowany tym projektem, czy jest może w planach jakaś reedycja zamówienia PCB? Na rynku wtórnym raczej się one nie pojawiają niestety, więc stąd moje pytanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[burz]

Potrzeba dopasowywania pre do różnych wkładek podpowiedziała mi przeniesienie przełączników na zewnątrz obudowy. (...)





Ciekawe, naprawdę ciekawe!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Ciekawe, naprawdę ciekawe!



Ano wynika to choćby z różnych napięć wyjściowych i co za tym idzie podbicia wzmocnienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[burz]

chodzi mi o te przełączniki na płycie czołowej:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Wiem , że nie piękne, ale pięknie przełączają:))

Następna edycja -obrotowe choć nie mają tyle kombinacji 4!(silnia)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Sierpnia 2011 przez ricon

[Ptyś]

Witam!



W końcu zabrałem się za zmontowanie przedwzmacniacza i w związku z tym mam parę lamerskich pytań:



1. Jak podłączyć diódkę sygnalizującą pracę urządzenia?

2. Co daje skręcanie przewodów w warkoczyk?

3. Czy ekranować tylko trafo, czy trafo + płytkę zasilacza?

4. Obudowa będzie z aluminium, czy ekran musi być stalowy?

5. Czy wystarczy ekran w postaci przegrody, czy musi być puszką?



Z góry dziękuję za odpowiedź i pozdrawiam.

Ptyś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

1. Między V- a V+. Oczywiście od strony plusa dajesz opornik 4k7-10k - zależy jak chcesz mieć jasno.

2. Zmniejsza wrażliwość okablowania na RFI - tworzy się filtr.

3. Każdy element czy to będzie zasilacz czy preamp powinien być w metalowej obudowie właśnie ze względu na ekranowanie. Obudowa musi być podpięta do masy układu w jednym miejscu. Może być przez opornik 10-22R.

Jeśli wsadzasz zasilacz do wspólnej budy z preampem to należy dla trafa wybrać takie miejsce by jak najmniej siał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marius]

................. Każdy element czy to będzie zasilacz czy preamp powinien być w metalowej obudowie właśnie ze względu na ekranowanie. Obudowa musi być podpięta do masy układu w jednym miejscu. Może być przez opornik 10-22R.

Jeśli wsadzasz zasilacz do wspólnej budy z preampem to należy dla trafa wybrać takie miejsce by jak najmniej siał.

dołaczę do watku:

A jeżeli zasilacz chcę umieścić w oddzielnej obudowie to może byc ona plastikowa (zasilacz bedzie w pewnej odległosci od preampa) ?

pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

20 może 30 zł kosztuje obudowa z Hydrogig'a ... warto wstawiać to w plastik?



Zasilacz to też element układu strategicznie wręcz ważny. Jak wsadzisz w plastik to moze łapać śmieci z powietrza i dalej poleci to do preampa ... a ten odpowiednio to wzmocni (min. 100 krotnie).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ptyś]

1. Między V- a V+. Oczywiście od strony plusa dajesz opornik 4k7-10k - zależy jak chcesz mieć jasno.

2. Zmniejsza wrażliwość okablowania na RFI - tworzy się filtr.

3. Każdy element czy to będzie zasilacz czy preamp powinien być w metalowej obudowie właśnie ze względu na ekranowanie. Obudowa musi być podpięta do masy układu w jednym miejscu. Może być przez opornik 10-22R.

Jeśli wsadzasz zasilacz do wspólnej budy z preampem to należy dla trafa wybrać takie miejsce by jak najmniej siał.



Ahaja, dziękuję za odpowiedź!



Jeśli mogę, to jeszcze parę kwestii:



1. Czy diódka ma być tak, jak na pierwszym obrazku?

2. Drugi obrazek pokazuje rozkład elementów w obudowie. Będzie wykonana z aluminium. Czy dodać przegrodę? Jeżeli tak, to niebieską, czy zieloną, a może obie? Czy takie ekranowanie wystarczy?



Pozdrawiam

Ptyś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Może tak być. Ja dałbym między gałęzie zasilania ale na wyjściu zasilacza. Pamiętaj o tym rezystorze.



Musisz sprawdzić czy potrzebujesz dać ekran. Jak podłączysz i będzie cisza to nie ma potrzeby. Jak chcesz to możesz dać oba w razie czego, albo tylko niebieski.



Generalnie obudowa ma ekranować. Dodatkowy ekran do trafa daje się jak trafo jest kiepskie bo sieje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Davis]

z mojego pre wydobywa sie ciche pykanie co 3-4 s, czy ktos wie co to moze byc, nie jest glosne ale slychac z 1m

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Davis]

tzn pyka w głosnikach ale to nie jest wina gramofonu ani wzmacniacza mocy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[twonk]

Gdyby ktoś chciał odsprzedać phono stage Ahai (w wersji pierwszej lub drugiej), zmontowany lub nie zmontowany (a nawet tylko same płytki), to chętnie odkupię.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Witam, chciałbym do VSPS dołożyć MC w postaci jednego opampa dla MC, VSPS ma wzmocnienei 40dB i chciałbym 30dB wzmocnienie dla MC, w sumie 70dB, czy ktoś umie policzyć jakie rezystorki bym potrzebował w sprzężeniu i do masy?



z góry dziękuję

Matt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Np 1k i 33R do masy (31,6x gain). Opamp powinien być bipolarny, niskoszumny, np LME49990.
