Sterownik silniczka ALPS-a do lampowca

[konankombo]

I tak przydałby się ktoś kto ogarnia ten soft, bo np po co komu 6 wejść?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

konankombo, 25 Wrz 2009, 00:49

>I tak przydałby się ktoś kto ogarnia ten soft, bo np po co komu 6 wejść?

----------------------------------------------------------------------------

Wiesz, że myślałem o tym?

Jednak zostawiłem to na "deser", teraz najważniejsze by odpalić ten układ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krawiec]

konankombo, 25 Wrz 2009, 00:49



>I tak przydałby się ktoś kto ogarnia ten soft, bo np po co komu 6 wejść?



Wpierw trzeba dopasc plik zrodlowy aby go zmienic inaczej zostaje napisanie softu odnowa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pitek_b]

Witam

Zmontowałem sobie ten układ jakiś czas temu. Zastosowałem procesor Attiny2313, który jest następcą AT90S2313. Ma dokładnie taki sam układ wyprowadzeń. Taktowanie zegara 4 MHz, z oscylatora wewnętrznego. Stosowanie zewnętrznych kwarców w tym układzie mija się z celem - czy okres załączenia będzie trwał 2 czy 2.1 s niema chyba znaczenia? Przy ustawieniu fusebitów należy pamiętać poza wyborem stosownej częstotliwości o wyłączeniu dzielenia jej przez 8.(div8).

Co do samego układu to działa dobrze nie mam uwag.

Łatwo się programuje ustawienie przycisków. Ważne aby pilot był w 100% zgodny z RC5. W nowszych pilotach philipsa nie jest tak do końca, nie wszystkie przyciski dają się zaprogramować.

Do wad sterownika zaliczam aż sześć wejść sam używam czterech i nie można tego zamienić bez ingerencji w kod źródłowy, którego autor nie udostępnił. I brak możliwości zmiany czasu grzania lamp. Ustawiony jest sztywno na 2 min.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Napisałem do Admina strony ze sterownikiem prośbę o udostępnienie źródła, zobaczymy czy i co odpisze.

Niestety nie mam dostępu do autora projektu, nawet nie wiem kto nim jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Kilkudniowe oczekiwanie na odpowiedź admina nie przyniosło oczekiwanego rezultatu.

Jest to jedyna osoba, z którą można było próbować kontaktu za pośrednictwem tej strony.

Wszystko wskazuje więc na to, że nie uda się nam pozyskać kodów źródłowych dla tego sterownika.

Jakie są więc Wasze propozycje w związku z pozyskaniem w pełni funkcjonalnego sterownika DIY?

Może ktoś ma jakąś ciekawą i sprawdzoną dokumentację?.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Przed chwilką na GG rozmawiałem z autorem projektu sterownika na AT91S2313.

Nie ma nic przeciwko skorzystaniu z Jego projektu.

Napisał mi, że program był pisany w Bascomie i zgodził się z pomysłem by wykorzystać ATtiny2313.

Niestety kody źródłowe zostały utracone, nie znam okoliczności ale autor ich nie posiada.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krawiec]

No to nie jest zle wystarczy w ATtiny 2313 zmienic dzielnik przez 8 i bedziemy w domu zostaja jedynie wejscia i grzanie lamp hmmm moze jest ktos na forum co bawi sie Bascomem, wspolnymi silami razniej :-)



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Stoję też przed dylematem zdalnego sterowania , no i taki pomysł : wzmak DIORY WS-504/704 ma zdalne sterowanie schemat b.problemu w sieci , steruje normalnym potkiem z silnikiem oraz ma sel.źródła fakt iż po I2C lecz jednocześnie ma to wyprowadzone w BCD dla sygnalizacji na diodach led czyli bez problemu sterowanie 4 przekaźnikami, ma power ON/OFF oraz standby proc to zwykły AT89c52 lub 'S52 łatwiej zaprogramować a wsad do proca leży na elektrodzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

tylko pytanie czy jest to standard RC5 Phila bo jeżeli nie to byłby problem z pilotem :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

No właśnie nie, to jest oprogramowane pod własny pilot Diory. I weź toto człowieku gdzieś kup. Trzaby przeprogramować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

No to zonk :( , nie mogłem nigdzie tej informacji znaleźć, a mogło być tak prosto.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,

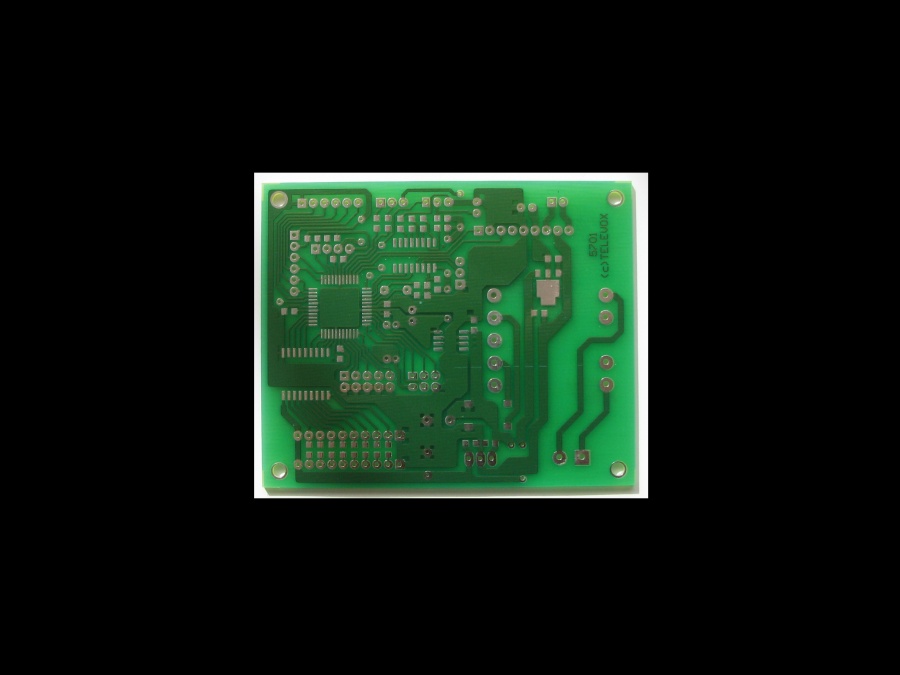

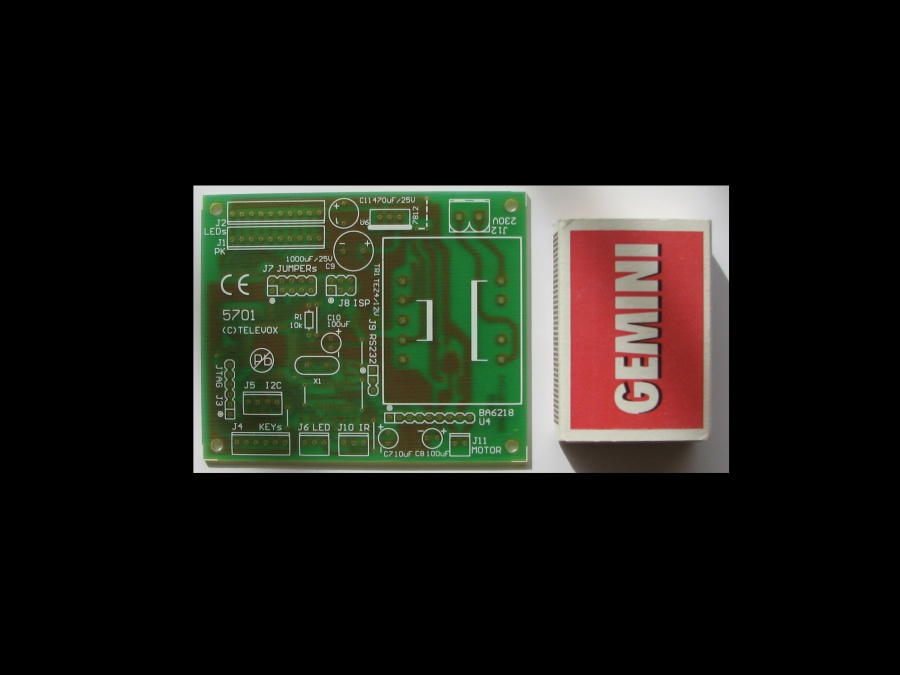

Dzisiaj dostałem prototypy płytek.

Niestety jestem uziemiony przez grypę więc płytki

zmontuję dopiero po weekendzie (część elementów mam w pracy).



Część softu już uruchomiłem na "pająku".

Niestety okazało się że żaden z pilotów, które mam w domu nie pracuje

w standardzie RC5.Będę musiał kupić jakiś do testów, myślałem o takim

miniaturowym jak na fotce (dostępne na alledrogo za parę złotych).



Mam nadzieję, że teraz już pójdzie z górki.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

Jak długo jeszcze audiostereo będzie tolerować ludzi od g. interesików?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

gagacek, 8 Paź 2009, 14:06

Jak długo jeszcze audiostereo będzie tolerować ludzi od g. interesików?

-----------------------------------------------------------------------------

Szukałem, ale nie znalazłem oferty handlowej tego kolegi.

Można więc chyba przyjąć, że próbuje działać dla dobra ogółu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

To ma być dowcip? Masz wpis "o mnie", napis na płytce.. Wasza sprawa, mnie to mierzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Zastanawiam się jak powinien wyglądać cykl wyłączania.

Z załączeniem nie ma problemu np:

żarzenie -> 30 sek. anodowe -> 5 sek -> głośniki (czasy będą konfigurowane)



Natomiast przy wyłączeniu raczej nie ma sensu odczekiwać tak

długich czasów. Proponuję np.:

głośniki -> 1sek -> anodowe -> 1sek -> żarzenie



Proszę o ewentualne uwagi.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Jarku widzisz, że niektórzy forumowicze mają wątpliwości. Napisz na jakich zasadach i za ile udostępniasz ten sterownik. Widzę, że unikasz odpowiedzi na tego typu zaczepki, ale nie możesz oczekiwać innej reakcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

Jarku - dla świętego spokoju załóz nowy watek i działaj dalej - może wreszcie ktos cos zrobi profesjonalnie i będzie to normalnie dostępne a nie na zasadzie "poprawcie schemat, zaraz zrobię, poprawiam soft ...".

Schemat i płytki są opublikowane - jak ktoś chce może robić full DIY. Ja wolę gotowe i sprawdzone kity a nie rzeżbienie i "chowanie" detali (potem pomoc na priva i t p).

Jestem zainteresowany jednym kompletem i jest mi obojętne co będzie napisane na płytce.

Ważne żeby działało.

Pomysł z małym pilotem jest ok , to samo z trafem na płytce (bezpiecznie i pewnie a nie jak zwykle drutologia byleby upchać jak najwięcej w rożnych robionych prywatnie upgradach)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Nie wstydzę się mojego imienia, firmy w której pracuję jak i moich projektów.

Nikogo też nie zmuszam do ich wykorzystania.



Nie mam ochoty kłócić się z gagackeim , dlatego projekt przenoszę do nowego wątku:

Sterownik ALPS-selektor do lampowca by JarekC



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Prace postępują.



Pozdrawiam

JarekC



P.S.

Co do komercyjności, to z chęcią zobaczę biznesplan dla takiego projektu i wcielę go w życie :-)))

i zostanę milionerem.



To jet mój ostatni wpis w tym wątku.
