Sterownik silniczka ALPS-a do lampowca

MStaniszczak

Przez MStaniszczak ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    MStaniszczak Poszukiwacz

    MStaniszczak

    Opublikowano
    • Autor
    Opublikowano

    Robertinus, 23 Maj 2009, 23:20



    >Czy ktoś się kontaktował z Bikozem?, różne przypadki chodzą po ludziach.

    > Szkoda, by ten projekt upadł. ):



    Tak kontaktowałem się. 29 kwietnia mi odpisał, że ma problemy rodzinne stąd opóźnienia. Pewnie tak jest, więc przynajmniej do czasu aż uporamy się z tym ja sobie we własnym zakresie sklecę coś do mojego projektu, do którego mam już resztę płytek i części (SE na Ecc83 i 2xEL84 - fotki niżej:-D).

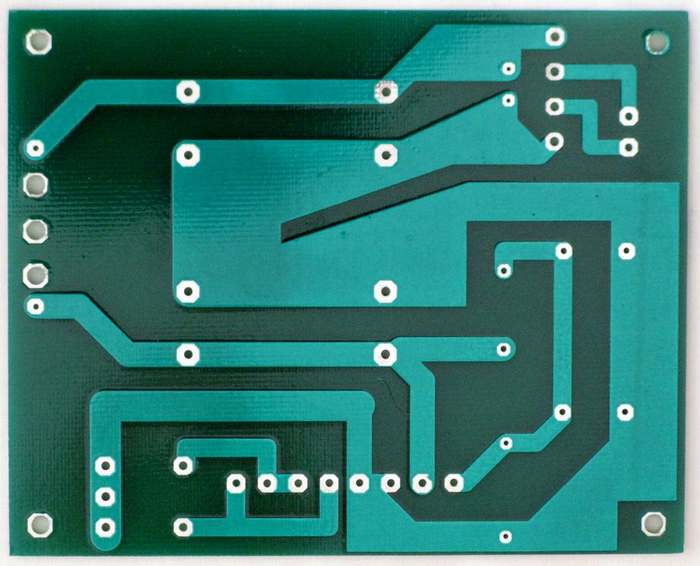

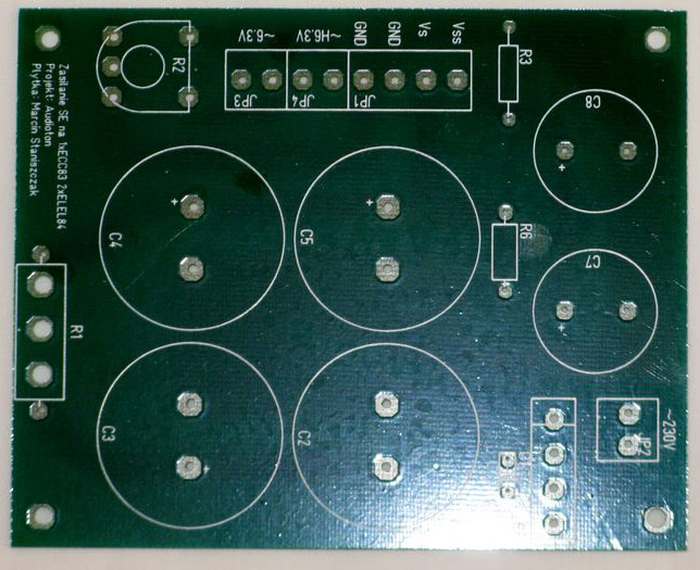

    Jak bikoz będzie mógł mi polutować i wysłać płytkę ruszymy dalej z tym projektem.

    Nie będzie SMD na 100% bo nie chce się sam mordować z lutowaniem tego;-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-20085-100004099 1243115485_thumb.jpg

    post-20085-100004100 1243115485_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MStaniszczak Poszukiwacz

    MStaniszczak

    Opublikowano
    • Autor
    Opublikowano

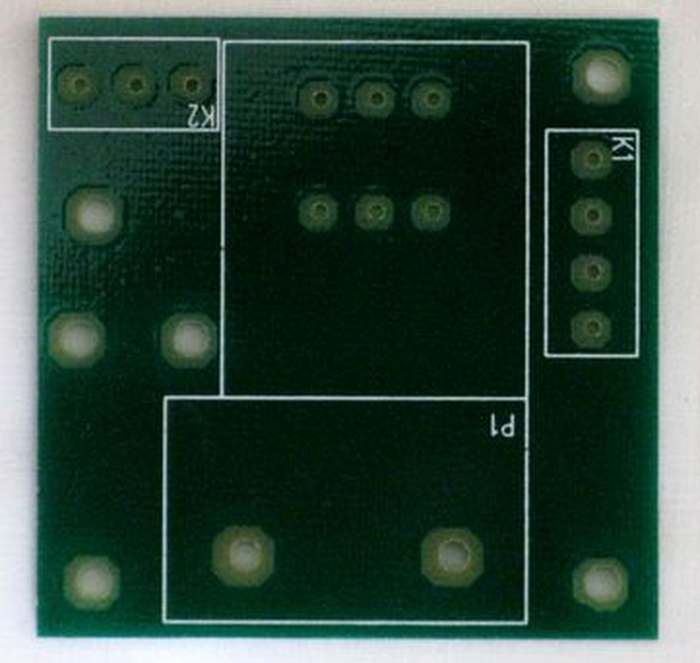

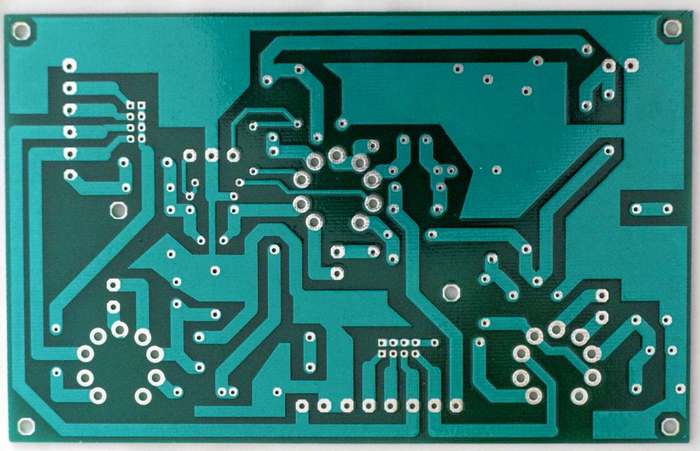

    I jeszcze

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-20085-100004096 1243115510_thumb.jpg

    post-20085-100004097 1243115510_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    gagacek Kompan

    gagacek

    Opublikowano
    Opublikowano

    Alloo, co słychać w temacie?

    MStaniszczak, jeśli tylko masz możliwość "pozyskać" rzeczone płytki to ja Tobie je polutuję. Kwadrans zachodu i temat pójdzie do przodu. Stanowczo za długo nic się nie dzieje:(

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

    Trochę sensu poproszę.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    WujekWszystkoZlo Uczeń

    WujekWszystkoZlo

    Opublikowano
    Opublikowano

    Troszkę z innej parafii: jaki potencjometr z silniczkiem kupić do Yaqina MC-10L?

    Nie mam jeszcze wzmaka w domu (może jutro będzie :D) ale powoli kompletuje graty do modernizacji ;)

    Ten się nada?:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 tygodnie później...
    gagacek Kompan

    gagacek

    Opublikowano
    Opublikowano

    Szkoda tematu. Ma ktoś kontakt z Bikozem? Jeśli nie, to mogę szybko wykonać projekt od nowa i dać płytki do zrealizowania. Ile można czekać?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

    Trochę sensu poproszę.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 miesiące temu...
    gagacek Kompan

    gagacek

    Opublikowano
    Opublikowano

    Teraz to dopiero jest przesada. Ponieważ Bikoz ma wszystkich w nosie, nie ma innej rady jak zrobić płytkę na nowo. Poniżej zamieszczam schemat, bardzo proszę o jego korektę ponieważ powstał trochę na wariackich papierach.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

    Trochę sensu poproszę.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    Opublikowano

    Lista na płytki :-)

    1) solo

    2) Dzikoosek 5szt.

    3) Aleksandero1 3kpl. ( jeśli będą części wezmę 3 kpl...)

    4) marosik 2kpl.

    5) piotr_37 2kpl.

    6) Muzg 2-3kpl (chętny również na części)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dominion Poszukiwacz

    dominion

    Opublikowano
    Opublikowano

    >Lista na płytki :-)

    >1) solo

    >2) Dzikoosek 5szt.

    >3) Aleksandero1 3kpl. ( jeśli będą części wezmę 3 kpl...)

    >4) marosik 2kpl.

    >5) piotr_37 2kpl.

    >6) Muzg 2-3kpl (chętny również na części)

    >7) dominion 1kpl + części

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gagacek Kompan

    gagacek

    Opublikowano
    Opublikowano

    Panowie, a kuknie ktoś na schemat czy nie ma jakiegoś błędu? Bo płytka w połowie już gotowa.



    MStaniszczak - żyjesz? :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

    Trochę sensu poproszę.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    saczek_XTRM Kompan

    saczek_XTRM

    Opublikowano
    Opublikowano

    dominion, 4 Wrz 2009, 23:01



    >>Lista na płytki :-)

    >>1) solo

    >>2) Dzikoosek 5szt.

    >>3) Aleksandero1 3kpl. ( jeśli będą części wezmę 3 kpl...)

    >>4) marosik 2kpl.

    >>5) piotr_37 2kpl.

    >>6) Muzg 2-3kpl (chętny również na części)

    >>7) dominion 1kpl + części

    >>8) saczek_xtrm - 2kpl

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MStaniszczak Poszukiwacz

    MStaniszczak

    Opublikowano
    • Autor
    Opublikowano

    >

    >MStaniszczak - żyjesz? :)



    Żyć żyję, ale nie wiem czy uda mi się w rozsądnym czasie znaleźć chwilkę (pewnie nie małą) na napisanie softu... Przez ten czas jaki minął zanim cokolwiek się ruszyło wiele się zmieniło niestety...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Gdyby ktoś był zainteresowany to mam jeszcze kilka sterowników (zdjęcie poniżej). To nieco okrojona wersja obsługująca silnik potencjometru oraz dodatkowy przekaźnik. Dawno temu na prośbę Bodo dodałem również możliwość sterownia przekaźnikami selektora, ale nie mogę odnaleźć programu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    JarekC Kompan

    JarekC

    Opublikowano
    Opublikowano

    Witam,

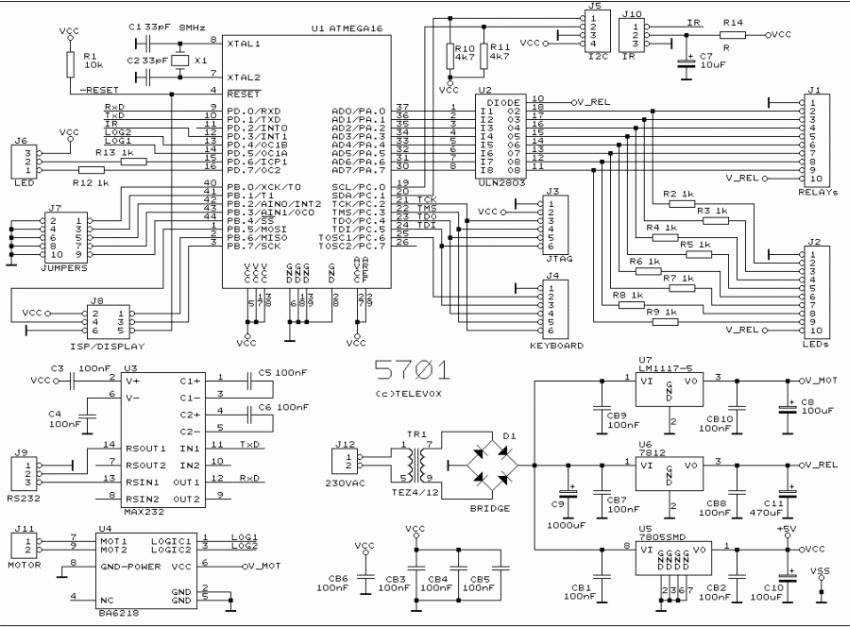

    Przedstawiam moją wersję sterownika.

    Wprowadzone zmiany:

    - dodatkowe złącze do LEDów sygnalizujących załączenie przekaźnika (selektor)

    - dodatkowe złącze RS232 umożliwiające wgranie nowej wersji brzy braku programatora

    - osobne stabilizatory dla zasilania przekaźników i silnika

    (np silnik 5V, przekaźniki 12V)

    - wyprowadzony JTAG (do debugowania softu)

    - ATmega 16 zamiast Atmega8

    - płytka jednostronna

    - pełny zasilacz na płytce



    Założenia co do oprogramowania:

    - odbiór IR zgodnie ze standardami RC5,NEC,SONY

    - sterowanie silnikiem i selektorem przy pomocy przycisków lub enkoderów (impulsatorów)

    - konfigurowalna ilość wejść selektora

    - konfigurowalne czasy zał. przekaźników od napięć żarzenia i anodowego

    - w przyszłości możliwość dołączenia wyświetlacza (3,4 wyświetlacze matrycowe 5x7 punktów.



    Płytki do przekaźników zaprojektuję po uruchomieniu prototypu.



    Zastanawiam się tylko po co w pierwszym projekcie był stosowany przekaźnik bistabilny

    od głośników/ wyj. słuchawkowego.



    Pozdrawiam

    JarekC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-3707-100006131 1252772140_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gagacek Kompan

    gagacek

    Opublikowano
    Opublikowano

    MStaniszczak

    >Żyć żyję



    Nie pękaj, bo jak ja znalazłem...;)

    Jutro spróbuję wyłapać błędy, jeszcze tylko masa i płytka fru! - do zakładu;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

    Trochę sensu poproszę.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    JarekC Kompan

    JarekC

    Opublikowano
    Opublikowano

    Witam,



    Płytki prototypowe poszły do produkcji.

    Będą za 3 tygodnie, mam nadzieję że do tego czau większość programu będzie gotowa.



    Pozdrawiam

    JarekC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
