Zasilacz Teddy - problem

[dst89]

Próbuję uruchomić drugą część zasilacza Teddy czyli sam filtr dolnoprzepustowy na napięcie symetryczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Problem polega na tym że mam napięcia +12,8 i -13,8. Skąd tak duża różnica skoro dzielniki napięcia są identyczne dla plusa i minusa? Tranzystory to 2SK170 + 2SA5200 i na minusie 2SJ103 + 2SA1943 (tylko takie miałem pod ręką).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Obstawiałbym róznice w parametrach tranzystorów. Nie mam schematu aby powiedzieć co dokładnie. Teddy zaleca użycie potencjometru w dzielnikach, wtedy można to doregulować. Jak nie chcesz dawać potka, to spróbuj jakoś podmienić/zbocznikowac odpowiednio rezystor na dzielniku i powinno byc OK.

Tak tylko obstawiam, bo Guru nie jestem tutaj. Raczej początkujący.



The voltage at the base of Q2 is about 2.42V (the LED voltage + the transistor Vbe), which means that about 0.57mA flows through R3 (when set to 4.2K). The voltage on the Collector of Q2 is equal to the Vb + Ir3 x R2. Using 42K for R2 we get 2.4 + 0.00057x42000 equals around 27V. In practice the voltage varies and a 10K trimmer is recommended for fine tuning.



Sam jestem w trakcie składania SuperTeddyReg'a.

[dst89]

Wstawiłem potencjometry wieloobrotowe i jest ok.

2SK170 i 2SJ103 nie są komplementarne, pewnie stąd ta różnica napięć.

[Dominicanos]

Czy macie może wzory płytek do tego zasilacza?

[dst89]

Ja jak zawsze lutuje na płytce bez warstwy miedzi, a połączenia robię na pająka

[barmanekm]

Mam dwie oryginalne (są po 8$). Ale będę też przerysowywał w EAGLU bo potrzebuje więcej, ale najwcześniej w weekend lub w następny weekend.

[żółwik]

Też byłbym bardzo zainteresowany płytka do tego zasilacza.

Ponoć sprawdza się fantastycznie.

[dst89]

Ja używam tylko drugiej części tego stabilizatora - Gyratora i moim skromnym zdaniem jest to najlepszy zasilacz jaki testowałem.

[dst89]

Może kogoś zainteresuje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

To strona jednego z forumowiczów. Ogólnie ma fajne pomysły. Co do SuperTeddyRega to ta płytka jest niestety na jego poprzednią wersję. Porównywalem schematy. TeddyPardo utrzymuje, że najnowsza jest najlepsza. Na pocieszenie dodam, że Teddy pisze, że starą da się prosto zmodyfikować, przemontowując kilka elementów i montując coś po drugiej stronie.

[barmanekm]

Forumowicz ten jest doświadczony w DIY i chyba chętnie pomaga (mi pomagał). Duży PLUS.

[BB84]

Mógłbyś podać link do schematu nowej wersji ?

[barmanekm]

na tronie Teddyego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Zresztą jest już w poście zakładającym ten wątek.

[adalbert]

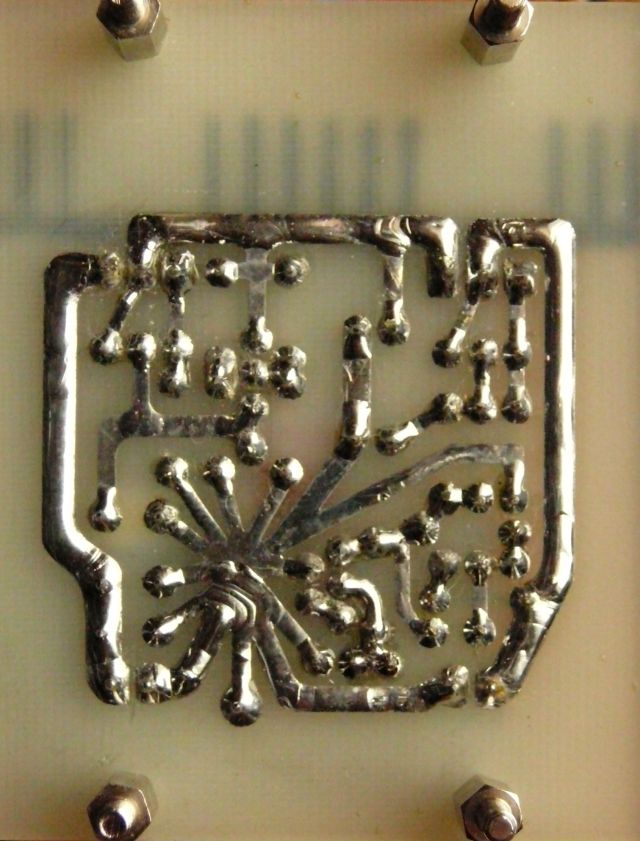

Zrobiłem płytkę testową SUPER TEDDY REG II-gą wersję.

www.teddypardo.com/Images/SuperTeddyReg3.png



Mam problem wiadomo z napięciem.

Jeśli się bardzo wolno kręci PR-kiem to widać jak narasta napięcie,

jeśli szybko się przekręci to napięcie powoli dochodzi do zadanego.

(nie ma takiego komfortu jak podczas ustawiania LM 317)

Po ustawieniu na zadaną wartość 5V wyłączam i obserwuję bardzo powolny

spadek ustawionego napięcia.Po ponownym włączeniu jest tak samo:

napięcie bardzo powoli rośnie, ale niestety nie dochodzi do wcześniej

ustawionego.Jako preregulator użyty jest LM 317 i ustawiony na 9 V .

Sprawdzałem wszystkie połączenia i raczej się nie pomyliłem

w ścieżkach,poprawność wlutowania elementów też raczej ok,

trany takie same jak w linku. Bardzo proszę o konkluzję CO MU MOŻE DOLEGAĆ?

Z góry dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[irek2]

Bo ten uklad nie jest zadnym stabilizatorem to po prostu filtr i wtornik. Daje to niskie szumy wlasne ale kiepskie parametry pod zmiennym obciazeniem.



D2 i Q5 sluzy do szybkiego startu napiecia, choc do znamionowej wartosc i tak bedzie chwile dochodzic. Opadanie napiecia nalezy przyspieszyc dodajac na wyjsciu rezystor wstepnego obciazenia.

[adalbert]

Dzięki za odpowiedź.

Wiem,że to filtr dlatego potrzebuje wstepnej stabilizacji,ale chyba nie powinno

być tak,żeby tak długo dochodził do ustawionej wartości bo jak się będzie

zachowywał np. filtr cyfrowy gdy najpierw dostanie 4,5V a później powoli będzie

dochodził do 5 do czego w moim nie dochodzi.

Podejrzewam, że na wyższe napięcia też tak będzie przynajmniej w moim prototypie.

Widziałem,że TEDDY proponuje stosowanie tych filtrów do wszystkich układów

cyfrowych i analogowych więc myślę,że coś jest nie tak w moim.

[drzejk0b]



Tutaj masz rozwiązanie twojego problemu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

EDIT:



A jednak nie :) Widzę że twój schemat jest taki sam. Kiedyś przeglądałem tamto forum i ten topic zapadł mi w pamięci.</p>





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raven1985]

Widziałem,że TEDDY proponuje stosowanie tych filtrów do wszystkich układów

cyfrowych i analogowych więc myślę,że coś jest nie tak w moim.

Ten układ nie nadaje się do zasilania układów cyfrowych.

[barmanekm]

Ten układ nie nadaje się do zasilania układów cyfrowych.



Mógłbyś rozwinąć myśl? Na DIYHifi trafiłem na głosy, że właśnie najlepiej do cyfrówki dać Teddyego (jego wysoka impedancja wyjścia jest tutaj zaletą, bo będzie blokować szumy od kości cyfrowych, które i tak w większości przypadków mają w miarę stały pobór prądu). Nie nadaje się natomiast do zegarów i czasami "mikroklocków", z racji swojego stosunkowo długiego czasu startowania (nawet akcelerator może nie wyrobić).



U mnie w analogówce sprawdza się bardzo dobrze, ale niedługo porównam z shuntem Salasa. Wtedy pewnie właśnie Teddy poszedłby do cyfry a w analogu został shunt.



Pozdrawiam

[kw]

Złożyłem STR'a z wartościami elementów jak na stronie Teddy'ego tyle że wszystkie 3 trany to 2sk170BL. Ruszył prawie od razu i przy PR 50 kohm reguluje od ok 4,5V do ok 13V przy Uwe 16V. Zasilam nim część cyfrową w transporcie cd. Co do zmian w dźwięku to muszę trochę posłuchać

[adalbert]

A jak u Ciebie z napięciem.

Czy po załączeniu, wartość ustawionego napięcia dochodzi szybko czy powoli?

pzdr.

[kw]

W miarę szybko. Tyle, że ma małą wydajność prądową i należy go regulować pod obciążeniem albo dać mu trochę więcej na wyjściu. Nie zauważyłem żeby napięcie pływało podczas pracy. Mam zamiar trochę zwiększyć prąd na led'zie jak doradzali na zagranicznym forum.

[adalbert]

U mnie też po obciążeniu dwoma ledami i ustawieniu

szybciej dochodzi do zadanego napięcia do 5 sekund.

Widocznie tak ma być.Pozostaje kwestja co można tym zasilić.

Tu niektórzy koledzy twierdzą,że do cyfrówki się nie nadaje,

a konstruktor coś wręcz przeciwnego,chyba będę musiał sam się

przekonać tylko szkoda mi rozbebeszać za każdym razem cd.

pzdr.

[barmanekm]

Nie nadaje się to zegara na pewno, właśnie z powodu czasu stabilizacjia. wg uzytkowników diyhifi.org, nadaje się właśnie najlepiej do cyfrówki o stałym poborze prądu. A najlepiej to wiadomo - sprawdzić samemu.

[Rambo]

zasilcie tym jakiś preamp albo cz. analogową dac`a i porownajcie z 317/337

[adalbert]

Właśnie chyba zrobię i zasilę pre w mojej integrze, ale musi być preregulator,

więc zrobię go na LM 317/337. Obenie jest zasilony shuntem.

Jak zrobię to posłucham czego można się po nim spodziewać.

[kw]

W moim układzie napięcie ustala się po 2-3 sek. Na część ujemną na razie brak mi niektórych elementów. Ciekaw jestem jak będzie ze wzmakami słuchawkowymi. Może dziś zasilę nim 4xtda1543.
