Schemat i płytka pod TE7022L / TE7021L

pingwing

Przez pingwing ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    "Ten TeraLink-X2 kosztuje $72,00 plus przesyłka z Hongkongu."



    Czyli wyjdzie gdzieś ok 350zł.

    Ale zero frajdy a tak człowiek się czegoś uczy,i przyjemność większa :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Cooger Poszukiwacz

    Cooger

    Opublikowano
    Opublikowano

    Tak mi się przypomniało, że mam w piwnicy kilka-kilkanaście padniętych mediakonwerterów, można by je zaadaptować na obudowy jeśli zaprojektowana płytka pasowałaby wielkościowo. Pozostanie kwestia wykombinowania paneli tył-przód żeby zakryć stare gniazda.



    Coś podobnego do tego na zdjęciu:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pingwing Poszukiwacz

    pingwing

    Opublikowano
    • Autor
    Opublikowano

    Fajne by były takie obudowy, jak przypominam sobie rozmiar takich konwerterów światłowodowych, to by były akurat, mają nawet wejścia na zasilacz w sam raz. Wszystko zależy, czy ktoś chce to wstawić jako część DACa, czy jako właśnie taki PC-LINK.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Cooger Poszukiwacz

    Cooger

    Opublikowano
    Opublikowano

    No jeśli ktoś chce wstawić do DAC-a to obudowy takowej nie potrzebuje oczywiście, nie potrzebuje też złącza zasilania w formie gniazda ;)



    Postaram się zrobić remanent w piwnicy i sprawdzić ile i jakich pudełek mam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Sav!O Poszukiwacz

    Sav!O

    Opublikowano
    Opublikowano

    Some pics:



    The package

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    The box

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Whats inside the box?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Clock 1PPM TCXO

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    back side

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    Opublikowano

    Osobiście byłbym za tym, aby ustalić jakiś standard i zrobić wyjcie I2S na RJ45. Choćby tak, jak w tym linku wyżej. Można zrobić przymiarki pod jakąś obudowę fishera.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Sav!O Poszukiwacz

    Sav!O

    Opublikowano
    Opublikowano

    to ustalmy moze i zacznijmy projektowac:

    1. izolator USB ADUM

    2. i2s buforowane

    3. spdif jako opcja?

    4. smd jak najbardziej - nie przesadzajac oczywiscie aby kazdy mogl sobie polutować

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    arczi87 Kompan

    arczi87

    Opublikowano
    Opublikowano

    >1. izolator USB ADUM // jestem jak najbardziej za

    >2. i2s buforowane // czemu nie będzie można to zrobić na podobnej zasadzie jak z linku powyżej. Dzięki czemu będzie można wysyłać na duże odległości kablem ethernet

    >3. spdif jako opcja? // no jak dla mnie spdif musi być bo z założenia miał to być usb=>spdif converter. Chyba że chodziło o wybieranie przełącznikiem hebelkowym to myślę że każdy będzie za.



    Mi osobiście chodzi po głowie jeszcze jakiś precyzyjny zegar albo chociaż kwarc z omigu.

    No i wypadało by nie zapomnieć o wyborze zasilania usb/zewnętrzne.



    Do tego jak kilka postów wyżej wymiary pod konkretną obudowę z jakiejś firmy. No i mamy całkiem przyjemny projekt.



    Pozdrawiam arczi

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pingwing Poszukiwacz

    pingwing

    Opublikowano
    • Autor
    Opublikowano

    Nie trzeba wybierać pomiędzy I2A, a SPDIF, kostka ma niezależne wyjścia.

    Izolator ADUM jest drogi, droższy niż kostka TENORa i wcale niekoniecznie wpływa korzystnie na działanie, bo wprowadza dosyć duże przesunięcie czasowe.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pingwing Poszukiwacz

    pingwing

    Opublikowano
    • Autor
    Opublikowano

    Co do i2s, to nie ma żadnego oficjalnego standardu.

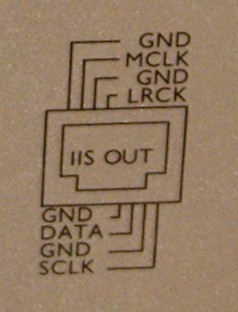

    Wkljam zdjęcia TERALINKa i POPPULSEa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-23755-100000075 1279176777_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pingwing Poszukiwacz

    pingwing

    Opublikowano
    • Autor
    Opublikowano

    Właśnie przeglądam sieć i część DACów jakie znalazłem ma wejście I2S na wtykach takich jak S-Video, albo myszy/klawiatury komputerowe (PS2), nie ma też żadnego wiodącego standardu, czytam co chwilę opisy o odwróconych kablach (inverted), jakichś kombinacjach. Myślę, że wtyki Ethernetowe są lepsze. W każdym sklepie komputerowym zacisną taką końcówkę, jaką się chce, część z nas (jak ja) ma pewnie zaciskarkę w domu, a sygnały I2S są podobne do sygnałów Ethernetowych, więc powinno być ok.



    Teraz pytanie.

    W kablu Ethernetowym żyły są skręcone po dwie ze sobą, pierwotnie przychylałem się do rozwiązania Poppulsea, ale w rozwiązaniu Teralinku żyły z danymi będą skręcone z żyłami z masą. Czy to jest dobre rozwiązanie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Cooger Poszukiwacz

    Cooger

    Opublikowano
    Opublikowano

    Może się głupio zapytam, ale po co komuś właściwie zewnętrzny I2S? Kto dysponuje takim DAC-iem? Już nie mówiąc o braku standardu o czym wspomniał pingwing.



    P.S. Jak dla mnie trzeba by to rozbić na dwa projekty



    1) moduł wewnętrzny, do zabudowy

    2) konwerter zewnętrzny

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pingwing Poszukiwacz

    pingwing

    Opublikowano
    • Autor
    Opublikowano

    Tylko, że takie rozbijanie projektów, to dużo roboty. Już taniej wychodzi zrobienie płytki troszkę większej, ale jednej i dwie instrukcje montażu, jedna dla zewnętrznego konwertera, druga, dla wewnętrznego. Tak na prawdę różniły by się niewiele.



    Pytam teraz zupełnie poważnie. Ile osób zainteresowanych projektem ma DACa z zewnętrznych wejście I2S?



    Nie sprzeciwiam się wyprowadzaniu I2S, ale może zbyt się tym przejmujemy?



    Wg mnie kształt płytki jaki narysowałem wyżej, z wyjściem spdif obok gniazda USB i wyjście I2S na przeciwnej stronie płytki jest dobre. Wyjście I2S proponuję na goldpinach, ale na PCB zrobi się też miejsce na bufor I2S i gniazdo RJ-45, jakby ktoś chciał zrobić zupełnie zewnętrzny konwerter USB-I2S.



    Ilu osobom potrzebne jest wejście SPDIF i I2S? Wystarczy zaprojektować to jako goldpiny na płytce?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pingwing Poszukiwacz

    pingwing

    Opublikowano
    • Autor
    Opublikowano

    Jeszcze jedno.

    Układ ma wewnętrzny stabilizator z 3,3V na 1,8V. W układzie referencyjnym jest on używany, a my używamy tego wewnętrznego? Czy dajemy zewnętrzny stabilizator z 3,3V na 1,8V?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pingwing Poszukiwacz

    pingwing

    Opublikowano
    • Autor
    Opublikowano

    Zupełnie minimalny schemat wygląda tak.

    Brakuje tu zasilania, jeszcze nie pisaliśmy o tym.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Sav!O Poszukiwacz

    Sav!O

    Opublikowano
    Opublikowano

    bylbym za zasilaniem zewnetrznym i usb przelaczane moze czyms takim

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    zasilanie na jakims ldo smd

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Sav!O Poszukiwacz

    Sav!O

    Opublikowano
    Opublikowano

    wewnętrzny stabilizator z 3,3V na 1,8V to myślę byłoby dobre rozwiązanie - do tego dorobić zewnętrzne zasilanie ldo 3V3 ... jakieś możę uwagi? pomysły co do kostek na zasilaniu?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    Opublikowano

    >pingwing

    >Teraz pytanie.

    >W kablu Ethernetowym żyły są skręcone po dwie ze sobą, pierwotnie przychylałem się do rozwiązania

    >Poppulsea, ale w rozwiązaniu Teralinku żyły z danymi będą skręcone z żyłami z masą. Czy to jest

    >dobre rozwiązanie?



    Jak najbardziej!

    Wystarczy kupić kabel 1:1 oraz łatwo będzie go zarobić samemu, bo wystarczy pary ułozyć koło siebie kolorami, w obu wtykach tak samo : KOLOR + Paski w tym kolorze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Cooger Poszukiwacz

    Cooger

    Opublikowano
    Opublikowano

    Waldi_06, 15 Lip 2010, 11:59



    >>pingwing

    >>Teraz pytanie.

    >>W kablu Ethernetowym żyły są skręcone po dwie ze sobą, pierwotnie przychylałem się do rozwiązania

    >>Poppulsea, ale w rozwiązaniu Teralinku żyły z danymi będą skręcone z żyłami z masą. Czy to jest

    >>dobre rozwiązanie?

    >

    >Jak najbardziej!

    >Wystarczy kupić kabel 1:1



    Jeśli masz na myśli kabel 1:1 ethernetowy zgodny ze standardem 586A lub 586B to tam żyły nie są ustawione naprzemiennie kolorystycznie - para pomarańczowa lub zielona (A/B) są rozdzielone.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Sav!O Poszukiwacz

    Sav!O

    Opublikowano
    Opublikowano

    chyba przesadzę trochę ale... :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pingwing Poszukiwacz

    pingwing

    Opublikowano
    • Autor
    Opublikowano

    Cooger, 15 Lip 2010, 12:14



    >Waldi_06, 15 Lip 2010, 11:59

    >

    >>>pingwing

    >>>Teraz pytanie.

    >>>W kablu Ethernetowym żyły są skręcone po dwie ze sobą, pierwotnie przychylałem się do rozwiązania

    >>>Poppulsea, ale w rozwiązaniu Teralinku żyły z danymi będą skręcone z żyłami z masą. Czy to jest

    >>>dobre rozwiązanie?

    >>

    >>Jak najbardziej!

    >>Wystarczy kupić kabel 1:1

    >

    >Jeśli masz na myśli kabel 1:1 ethernetowy zgodny ze standardem 586A lub 586B to tam żyły nie są

    >ustawione naprzemiennie kolorystycznie - para pomarańczowa lub zielona (A/B) są rozdzielone.



    Pisałem o kablu, w kablu żyły kolorowe i białokolorowe są skręcone ze sobą, w standardowych wtyczkach się przesuwa piny właśnie tak, żeby te kable wyszły skręcone, mamy dwa rozwiązania. Albo zrobić tak jak w Teralinku i do tego robić kable po prostu po kolei kolorami na przemian z białokolorowymi, albo tak zaprojektować gniazdo, żeby zwykły kabel Ethernetowy był dobry, czyli tak dziwacznie ułożyć kolejność, żeby pary wychodziły jak Ethernecie 6 kategorii.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pingwing Poszukiwacz

    pingwing

    Opublikowano
    • Autor
    Opublikowano

    A tak zapytam. Jak znajdujecie w sklepach elektronicznych części, np. taki TPS2148. Po prostu przeglądacie po kolei kilka dużych hurtowni elektronicznych? Mógłbym prosić o jakąś listę?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.


    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
