zamówienie na PCB Jean Hiraga's Super Class-A Amplifier

[wakutoma]

Ten powyższy schemat dotyczy wersji 20W. Przynajmniej tak mam opisane na stronie Bonavolty -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) W necie jest pełno różnych wersji tego projektu ( różnych modyfikacji ). Tutaj jest trochę więcej informacji -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Panowie jak oceniacie zalewane trafa Breve ( Piekarz ) ? Są stosunkowo tanie i mają do 600W za ok 200zł albo 250W 2x24v (x2) po ok 120zł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Odnośnie zasilacza mam taką uwagę ,iż sporo kondensatorów można kupić na all... z wyprzedaży mienia wojskowego.Sam zakupiłem do wzmacniacza z tą myślą iż jak nie będą trzymać parametrów to mała strata.Jednak nie było żadnych problemów kondensatory trzymały parametry jak wiele nowych ,są to przeważnie marki uznanych firm i z prądami udarowymi rzędu 8-12A tak iż nawet dla wstępnego uruchamiania warto sobie złożyć taką baterię wielkości rzędu 2x90.000uF. zresztą podobnie jest z trafami można wyrwać trafo o mocy ok.1000W/2x18V w cenie poniżej 120zł ,i to trafo zalewane z przewymiarowanym uzwojeniem wtórnym, obciążałem takie trafo prądem 2x10A i pracowało bezgłośnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Ciekawe jaka jest efektywność tego układu . 10% w głośniki a 90% w radiator ? jesli tak to 300W na kanał może byc za mało ...Z drugiej strony 600W w radiator to połowa mojego konwektora do ogrzewania pokoju :-) A zima za pasem . Mój Aleph5 miał radiatory rozgrzane do 60 stopni po kilku godzinach grania i w pomieszczeniu 16m2 było ciepło .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Jakis zakład wykonujacy płytki się reklamuje . Można się zorientować czy dobrze i niedrogo -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PS

PANOWIE , JAKIE TRANZYSTORY NA WEJŚCIU MAJA BYĆ ? CZAS LECI .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek0987]

A ja ostatnio dokopałem się do dokumentacji czegoś takiego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Jakis zakład wykonujacy płytki się reklamuje . Można się zorientować czy dobrze i niedrogo -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PS

PANOWIE , JAKIE TRANZYSTORY NA WEJŚCIU MAJA BYĆ ? CZAS LECI .



Może MPSA43/93 ? są dość łatwo dostępne a i parametry też niczego sobie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Może MPSA43/93 ? są dość łatwo dostępne a i parametry też niczego sobie.

MPSA43/93 mają inne ustawienie nóżek niz zastosowane w oryginale

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

MPSA43/93 mają inne ustawienie nóżek niz zastosowane w oryginale



No ale przecież PCB będzie praktycznie na nowo projektowana w EAGL'u/PROTELU tak iż nie powinien to być problem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

wysłałem pytanie do Foksika ,czy nie będzie to dla niego kłopotliwe .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Przeprojektowanie płytki to nie problem. Problem polega na tym, że nie można sobie bezkarnie zmienić tranzystorów jak nam się podoba bo trzeba zmienić również wartości innych elementów, aby dobrać właściwe punkty pracy. To ma większy wpływ na zniekształcenia niż taki czy inny typ tranzystora.

Jeśli nie ma nikogo, kto by odpowiednio przeprojektował układ (ja nie mam czasu) to radzę skorzystać z jakiegoś gotowca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

OK , decyzja zapadła . Poproszę Foksika o wykonanie projektu płytek dla następujących elementów :

- jako tranzystory mocy - Toshiba 2SA1943/2SC5200

- sterujące MJE15030/15031

- rezystory :0R33/5W metalizowane - typowe wymiary

- rezystory 1,5K/2W metalizowane - typowe wymiary

- pozostałe rezystory wymiarów typowych metalizowanych o mocy 1W

- kondensatory 22uF/50V - średnica 8mm , raster 3,5mm

- zamiast 2SA872A/2SC1775A zastosujemy 2SA970/2SC2240 ( maja podobne parametry i taki sam układ nóżek )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Co to są "typowe wymiary"?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

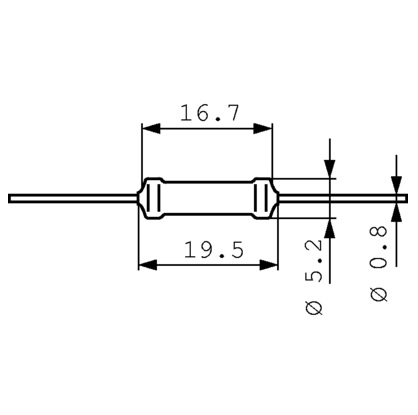

Sorka , juz podaję dane .



pierwszy to 1W



drugi to 2W

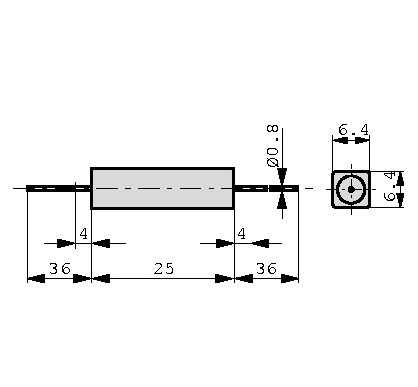

trzeci 5W , wymiary jak dla ceramicznego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Coś takiego wyszło.

Lista chętnych?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

może najpierw prototyp i pierwsze uruchomienie?

tak żeby się przekonać że to działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[waldez]

Panowie ja w kwestii formalnej, może by zmienić tytuł tego wątku, a do zamówienia założyć nowy, nie będzie się robił bajzel listy zamówień z przydatnymi informacjami.



Pozdrawiam,

Waldek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Jeśli ktoś chce wykonać płytkę prototypową, to mogę podesłać mu rysunek ścieżek w PDF-ie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dami300189]

Jeśli ktoś chce wykonać płytkę prototypową, to mogę podesłać mu rysunek ścieżek w PDF-ie.

to ja poprosze wzor to do konca tego tygodnia postaram sie zrobic plyteczki i moze nawet sprawdzic gotowy uklad

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Gdzie mam wysłać ten wzór?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Nie miałem dostepu do sieci przez dwa dni a tu taka miła niespodzianka ! Foksik , szczere dzięki .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dami300189]

Poprosze na email [email protected] z gory dzieki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arkotic]

Projekt PCB super

czy można pogrubić ścieżki masy, napięciowe oraz wyście głośnikowe

wyglądają tak ubogo i raczej nie wytrzymają jak będzie się je zbyt dużo razy lutowało

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Poprosze na email [email protected] z gory dzieki

Dami , robisz płytki ? Czekamy na Twoja opinię i jeśli ,,ruszy" to zamawiamy płytki w zakładzie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dami300189]

tak jeszcze dzisiaj postaram sie je wykonac i moze cos polutowac tylko prosilbym o zamieszczenie schematu do tych pcb albo chociaz wykaz elementow

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dami300189]

plytki gotowe nawet juz jedna polutowana wieczorem postaram sie ja odpalic i sprawdzic pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Myślę ze warto będzie pogrubić ścieżki . Płytki nawet nieźle sie wytrawiły . No to czekamy na wrażenia , pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dami300189]

Raczej to bedzie konieczne poniewaz sa tak na styk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Jaki standard wykonania wybieramy ? Ja proponuję :

- druk jednostronny

- miedź 35um

- powiercone i pokryte kalafonią

- solder maska

Cena takiego wykonania ( w wymienionym wyżej zakładzie ) to minimum 21PLN za płytke czyli 42 za dwa kanały przy zamówieniu min.50 sztuk czyli 25 par + niewielkie koszty przygotowania produkcji , wysyłki itd Niestety nie wiem czy to netto czy brutto .

Nie widzę konieczności wykonania metalizacji otworów , cynowania ścieżek ani napisów . Ale może macie inne pomysły .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bum1234]

Jeśli o mnie chodzi, to taki standard wykonania mi odpowiada. Ewentualnie zastanowiłbym się nad napisami, ale nie będę się przy nich stanowczo upierał :). A jak tam z pogrubieniem masy?
