zamówienie na PCB Jean Hiraga's Super Class-A Amplifier

[arturp]

Proponuję ogranizację zbiorowego zamówienia na wzmacniacz w klasie A o mocy około 30W opracowany przez Jeana Hiraga .Jego dokładny opis jest znany ale nikt na naszym forum nie podjął się wykonania PCB , przetestowania , wprowadzenia poprawek i udostępnienia szerszej grupie chętnych . Moim zdaniem ten układ ma kilka wartościowych cech :

- zasilanie symetryczne- nie trzeba stosowac kondensatora na wyjściu

- tranzystory bipolarne zamiast mosfetów stosowanych w Alephach co daje ciekawszą średnicę i górę kosztem kontroli basu

- prostota konstrukcji , dzięki czemu jakość elementów wpływa na brzmienie i można je kształtować przez ich wymiane pod kątem gustów słuchacza

- relatywnie niskie napiecie zasilania umożliwiające stosowanie niedrogich kondensatorów

- możliwość wykonania wersji z zasilaniem stabilizowanym

- płytka jest juz narysowana , trzeba ją tylko ,,ucywilizować "

- wspaniały dźwięk klasy A

- możliwość wysterowania ,,normalnych głośników" o efektywności około 85dB

- opcjonalnie można podkręcić moc przez zwiększenie napięcia zasilania

Tu dokładny opis :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czego brakuje :

- osoby , która podejmie się zaprojektowania płytki ( z modyfikacjami - na przykład zmiana małych tranzystorów na BC550 itp )

- zakładu , który wykona płytki dobrze ,tanio i szybko



Zapraszam do współpracy .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bum1234]

Chętnie zapisuję się na 1 komplet pcb :-)

[Foksik]

Mogę zaprojektować płytkę, tylko czy rzeczywiście można zmienić tranzystory nie psując układu?

[panterka]

Może ktoś przerobić tą fotkę na biało czarną, format .bmp. W tedy narysuję ją w DXP.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bum1234]

Proszę bardzo: :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

OK , fajnie ,że są chętni do zaprojektowania płytki . Oczywiście przy zastosowaniu tranzystorów Toshiba 2SA1943/2SC5200 trzeba bedzie zmienić wyprowadzenia na nóżki tranzystorów w stosunku do oryginalnego projektu . No chyba ,że zdecydujemy sie na inne tranzystory na wyjściu ale te są dostępne nawet jako parowane i niedrogie .Ja wstawię ich poprzedniki ( 2sa1302 i 2sc3281 )bo akurat mam wyluty i wiem ,że to na 100% oryginały .

A czy nie sadzicie ,że można by dodać do płytek wzmacniacza również odłamywane kawałki z zasilaczem i stabilizatorem - na przykład na dwa LM338 równolegle na gałaź dodatnią i dwa na ujemną . Ja mam bardzo dobre doświadczenia z zasilaczami stabilizowanymi do wzmacniaczy .

[kubedes]

Te kity i płytki dostępne na ebay.com niefajne? >>>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Myslałem o tej ofercie z ebay'a ale te płyteczki/kity są do Le Monstre , który w oryginale ma 8W a my robimy Super Class-A 30W , która jest rozwinięciem tej koncepcji i z założenia ma inne tranzystory - na wyższe napięcie i nieco inny układ . Są jeszcze dwie sprawy :

1. te kity kosztują po 100PLN za kanał + przesyłka a można zrobić za połowę tej ceny z parowanymi tranzystorami

2. zrobimy to co sami uznamy za dobre - na przykład przez zastosowanie lepszych/innych elementów

Sądzę ,że poprostu będzie taniej i lepiej .

[arturp]

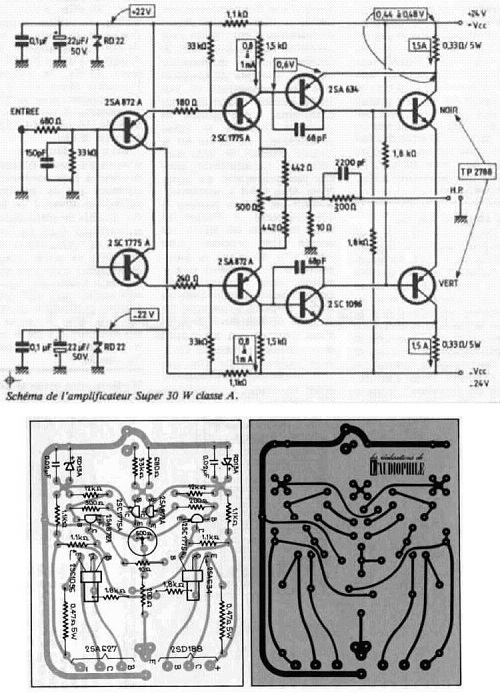

Moim zdaniem na oryginalnym rysunku z L'Audiophile jest mały błąd - na załaczonym rysunku widac ,że rezystory 33k i 680R zostały zamienione miejscami - powinny byc odwrotnie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bum1234]

Masz rację :). Dodatkowo brakuje jeszcze kondensatora 150p równolegle z rezystorem 33k.

[Sav!O2]

The capacitor bank was also increased to six 220000 uF capacitors (yes that is 1.2 Farads) :-)

[wakutoma]

Ten Hiraga to ma gest. Skąd on wytrzasnął te kondensatory. Chyba z samolotu :-) Ta bateria kondensatorów będzie kosztowała majątek !

[piotr_37]

o tyle dobrze iż na niskie napięcie

[arturp]

Ja mam takie kondy - 180 000uF/35V . Kupiłem je na Wolumenie po kilka PLN/sztuka. Dla pewności można dołożyć pare sztuk niskoimpedanyjnych 1000/35.

[wakutoma]

Coś mi te gabaryty nie pasują do pojemności. Kiedyś na Wolumenie widziałem kondy 20.000uf/500v i były dużo większe.

[arturp]

Foksik zrobi projekt płytki ale musi miec informacje jakie chcemy zastosować elementy . Zaczynamy więc listę życzeń .Proszę się wpisywać z pomysłami .

Dla mnie istotne jest aby zastosować :

- jako tranzystory mocy - Toshiba 2SA1943/2SC5200

- rezystory :0R33/5W metalizowane + 1,5K/2w metalizowane + 33k/1W metalizowane - standardowe wymiary powszechnie dostępnych chińskich

- pozostałe rezystory wymiarów typowych metalizowanych precyzyjnych o mocy 0,6W

- kondensatory 22uF/50V - średnica 8mm , raster 3,5mm

Niestety nie mam pomysłu na inne tranzystory

[saczek_XTRM]

a że tak nieśmiało zapytam...słuchał ktoś już tego wzmacniacza? jakieś opinie w necie? porównania...

[arturp]

a że tak nieśmiało zapytam...słuchał ktoś już tego wzmacniacza? jakieś opinie w necie? porównania...

W sieci jest sporo na temat wzmacniaczy Hiragi a u nas niewielu go słuchało bo niewielu zbudowało . Czas to zmienić .

[kubedes]

W sieci jest sporo na temat wzmacniaczy Hiragi a u nas niewielu go słuchało bo niewielu zbudowało . Czas to zmienić .

Artur.

Może być ciężko, namówić więcej osób na 30 W kl. A, o którym jest jednak mało opinii (znacznie więcej o Le Monstre) i nie wiadomo na pewno że jest z@jebisty.

Zwłaszcza że 70% kosztów to zasilacz, który ciężko uzasadnić.

[piotr_37]

Zrobiłem JLH2003 na uniwersalnej z podwójną parą na tranach mocy motoroli w TO3 , trafo 1000W/2x15V pojemność ok 90.000uF na gałąź zasilania moc ok 18W ,jeżeli dźwiękowo Hiragi jest jeszcze lepsze lub zbliżone (aczkolwiek nie wiadomo) to na pewno opłaca się składać.

[arturp]

Kubedes , damy radę :-)Dla mnie większym problemem niz koszty jest źle funkcjonujące forum , które zniechęca użytkowników do jakiejkolwiek aktywności .

[bum1234]

Na pewno damy rade :). Wzmacniacz jest na tyle prosty (tzn, nie przekombinowany), źe musi ładnie grać :)

[metka]

E tam, teraz forum działa całkiem płynnie i nie wylogowuje za często :)



A wracając do tematu, ja może też bym się zapisał na płytki :)

[arturp]

No to jest już trzech ale zaczekajmy na widoczek płytek od Foksika i wtedy zrobimy listę chętnych .

[piotr_37]

No to jest już trzech ale zaczekajmy na widoczek płytek od Foksika i wtedy zrobimy listę chętnych .

Czterech ;) też posłucham jak gra a co... :)

[grzecho]

Nuda się powoli zaczyna zima i trzeba się czymś wieczorami zając wiec i ja reflektuje na płytki :)

[arturp]

Super ale czy macie jakieś sugestie co do zastosowania tranzystorów-zamienników za nieprodukowane już a użyte w oryginalnym układzie Hiragi ? Foksik potrzebuje tych informacji do zaprojektowania płytki .

[piotr_37]

Poszperałem po diyaudio i

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , słabo znam angielski :( Może ktoś zerknie kto włada w stopniu dobrym tym językiem i coś konstruktywnego wyszpera.Niestety G-translate nie we wszystkim daje radę .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Ciekawy wpis :



I've build several Hiraga's 20 Watt amplifiers (and Le Monstres too). The 20 Watter is one of the best transistor amplifiers in the world, the sound is very smooth and airy, almost tube-like. On the net the schematics can be found. The original transistors used by Hiraga are no longer available. Try 2SD718/2SB688 as power transistors and 2SA968/2SC2238 as drivers. The remaining little transistors are easily available.



Czyli za sterujące można wstawić 2SA968/2SC2238 Toshiby . Te są dostępne bez problemu .

[metka]

Postaram się dziś przeczytać ten wątek i jak coś ciekawego będzie to dam znać :)
